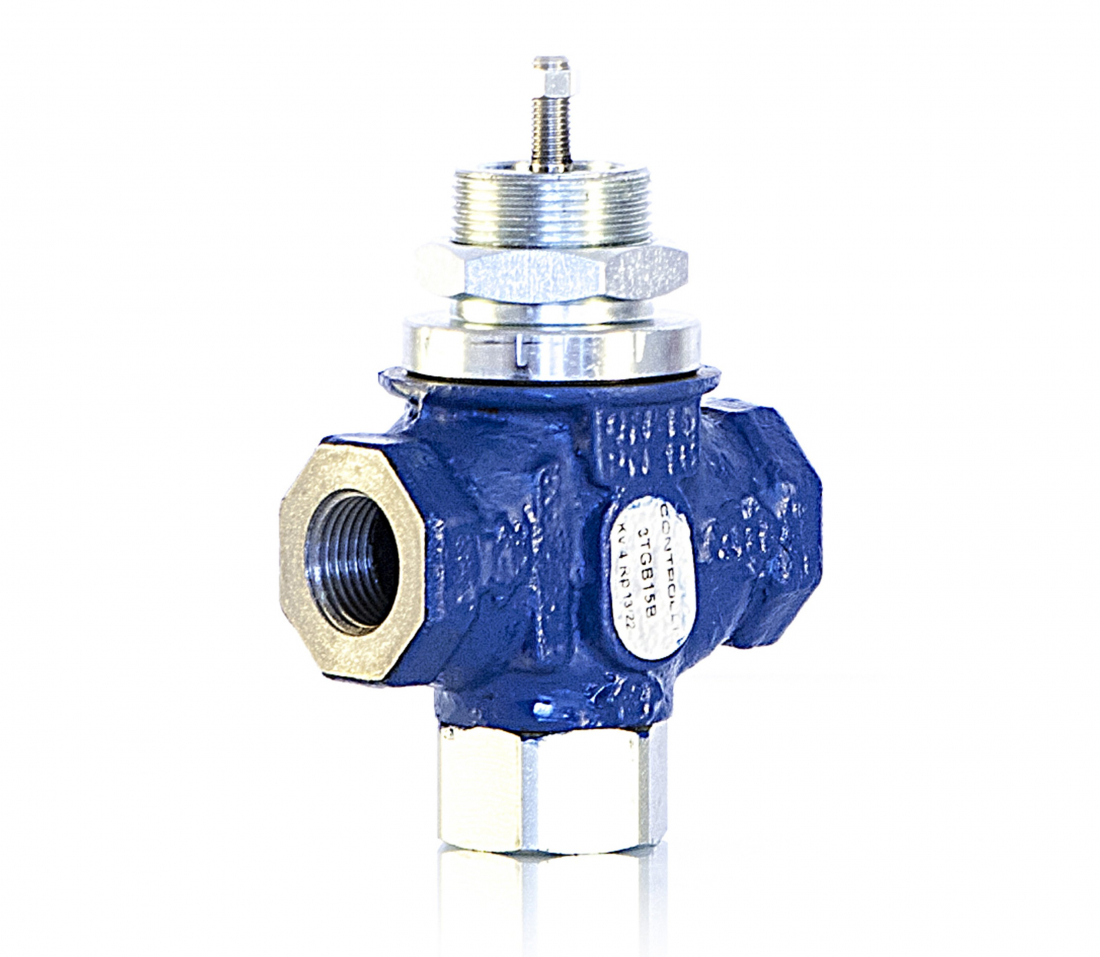

2-cestný regulační ventil 2TGB

2-cestný regulační ventil 2TGB

2-cestný regulační ventil 2TGB

2-cestné regulační ventily 2TGB jsou závitové armatury určené pro přesnou regulaci výkonu malých spotřebičů, popřípadě okruhů spotřebičů, změnou průtoku. Jsou k dispozici v DN 15 v celkovém rozsahu Kvs hodnot 0,4–4,0 a s pracovním zdvihem 11,5 mm.

Oblast použití:

Rozvody vytápění a chlazení
Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

2-cestný regulační ventil 2TGB

2-cestný regulační ventil 2TGB

Ke stažení

Katalogový list 2TFB (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
2-cestný regulační ventil DN 15	0,4	2TGB15FR00	2 634 Kč
2-cestný regulační ventil DN 15	0,63	2TGB15FR0	2 634 Kč
2-cestný regulační ventil DN 15	1	2TGB15FR1	2 634 Kč
2-cestný regulační ventil DN 15	1,6	2TGB15FR2	2 634 Kč
2-cestný regulační ventil DN 15	2,5	2TGB15FR3	2 634 Kč
2-cestný regulační ventil DN 15	4	2TGB15F	2 634 Kč

Popis

2-cestné regulační ventily 2TGB jsou závitové armatury určené pro regulaci výkonu menších spotřebičů s vysokými nároky na přesnost regulace, jako například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody, atp.

Pracovní zdvih 11,5 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 0,4–4,0 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů.

Ventily 2TGB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Havarijní funkce (Při použití ovládacích pohonů s HF funkcí)
Uzavírání

Rozměry

DN 15

Jmenovitý tlak

PN 16

Pracovní zdvih

11,5 mm

Charakteristika

EQM

Max. pracovní teplota

140 °C

Min. pracovní teplota

-5 °C

Materiál

Tělo ventilu:	litina EN-GJL-250
Kuželka:	mosaz
Vřeteno:	CR-NI model
O-kroužky:	EPDM

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem

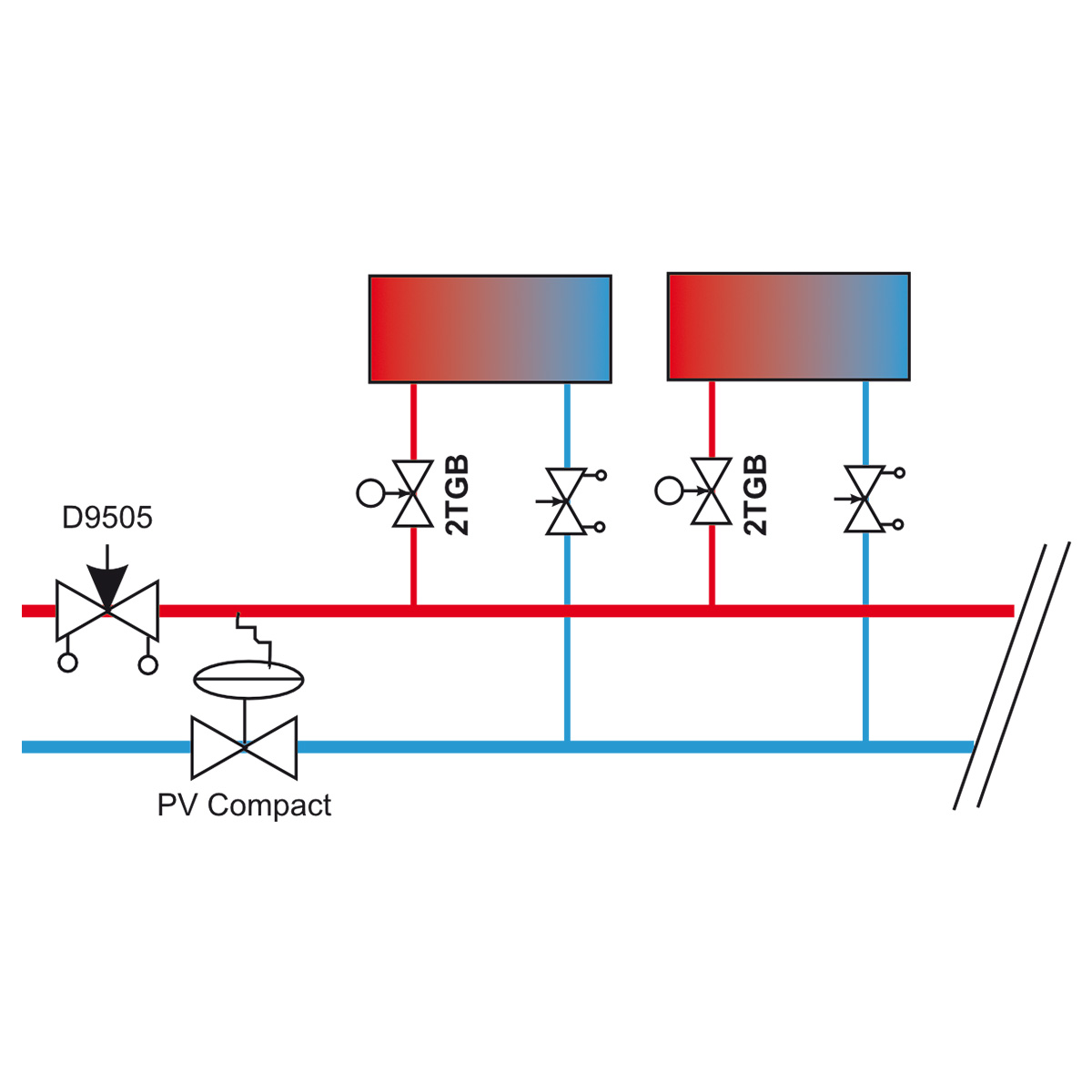

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

VZT jednotky včetně jednotek přesné klimatizace
Předávací stanice tepla
Příprava teplé vody

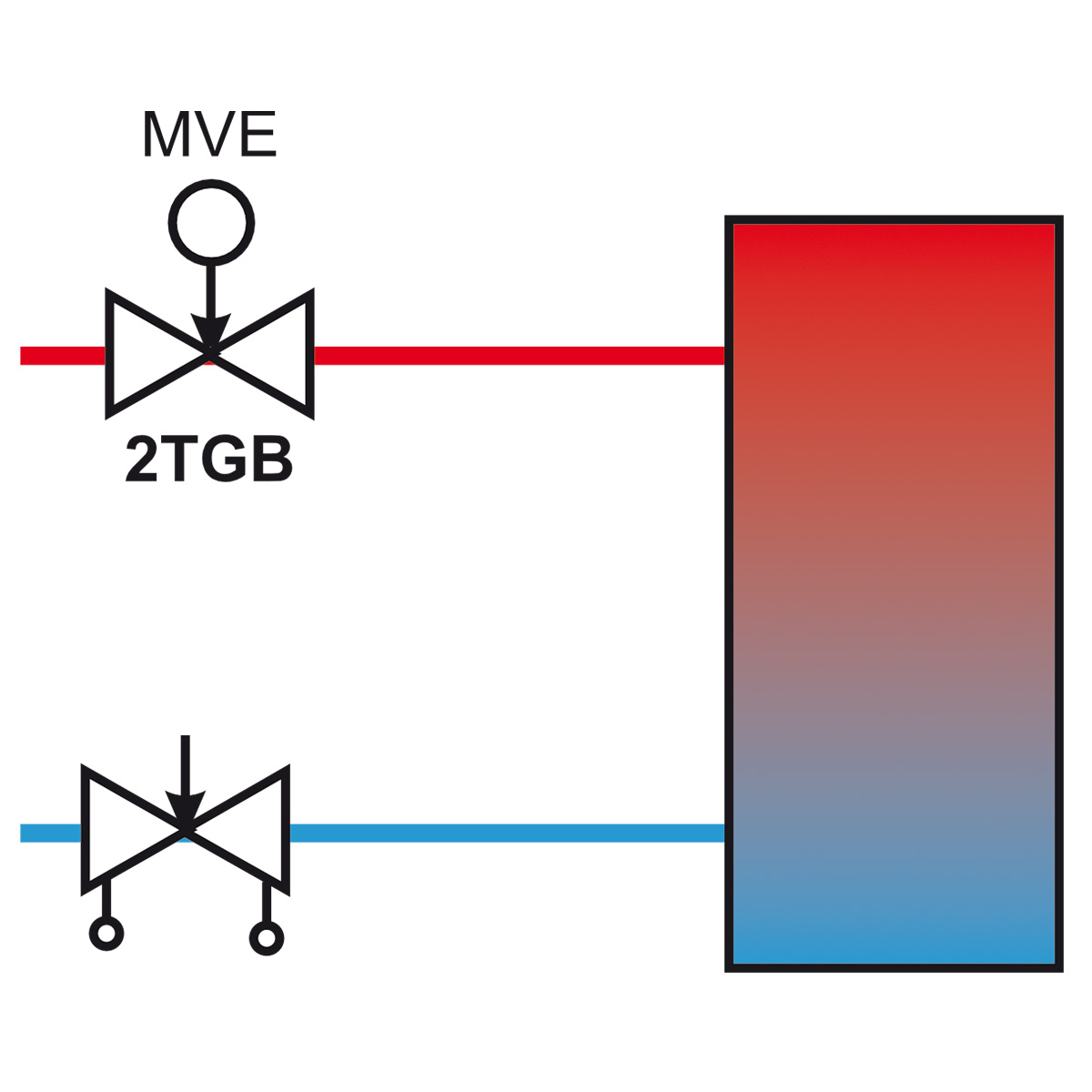

2TGB na vstupu do spotřebiče / okruhu spotřebičů

regulace výkonu spotřebiče změnou průtoku
uzavírání

Příslušenství

Elektromechanické pohony MVE5xxS, MVE2xxS bez havarijní funkce

Elektromechanické pohony MVE5xxS, MVE2xxS bez havarijní funkce

Elektromechanické ovládací pohony řady MVE S se silou 400–1500 N jsou přesné a

Elektromechanické pohony MVE5xxSR, MVE2xxSR s havarijní funkcí

Elektromechanické pohony MVE5xxSR, MVE2xxSR s havarijní funkcí

Elektromechanické ovládací pohony řady MVE SR s havarijní funkcí se silou

Izolační pouzdra pro 2-cestné a 3-cestné regulační ventily

Izolační pouzdra pro 2-cestné a 3-cestné regulační ventily

Rozměry DN 15–150 Materiál

Alternativy

2-cestný regulační ventil VSXT

2-cestný regulační ventil VSXT

2-cestné regulační ventily VSXT jsou závitové armatury určené pro regulaci

2-cestný regulační ventil VSB_T

2-cestný regulační ventil VSB_T

2-cestné regulační ventily VSB_T jsou závitové armatury určené pro regulaci

2-cestný regulační ventil VSB

2-cestný regulační ventil VSB

2-cestné regulační ventily VSB jsou závitové armatury určené pro regulaci
