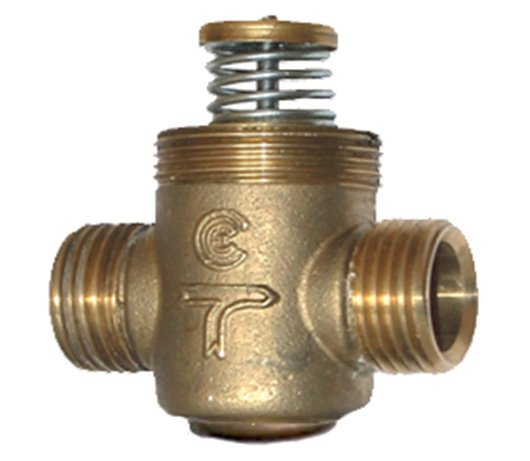

2-cestný regulační ventil malých spotřebičů VSX

2-cestný regulační ventil malých spotřebičů VSX

2-cestný regulační ventil malých spotřebičů VSX

2-cestné regulační ventily VSX jsou závitové armatury určené pro regulaci výkonu malých spotřebičů změnou průtoku. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6 a s pracovním zdvihem 2,5 mm.

Oblast použití:

Rozvody vytápění, chlazení
Instalace na vstupu do koncových spotřebičů

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

2-cestný regulační ventil malých spotřebičů VSX

2-cestný regulační ventil malých spotřebičů VSX

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
2-cestný regulační ventil VSX DN 15	0,25	VSX09P	628 Kč	2018 2019
2-cestný regulační ventil VSX DN 15	0,4	VSX10P	628 Kč	2018 2019
2-cestný regulační ventil VSX DN 15	0,6	VSX11P	628 Kč	2018 2019
2-cestný regulační ventil VSX DN 15	1	VSX12P	628 Kč	2018 2019
2-cestný regulační ventil VSX DN 15	1,6	VSX13P	628 Kč	2018 2019
2-cestný regulační ventil VSX DN 20	2,5	VSX21P	771 Kč	2018 2019
2-cestný regulační ventil VSX DN 20	4	VSX24P	1 572 Kč	2018 2019
2-cestný regulační ventil VSX DN 20	6	VSX26P	1 661 Kč	2018 2019

Popis

2-cestné regulační ventily VSX jsou závitové armatury určené pro regulaci výkonu malých spotřebičů v rozvodech vytápění i chlazení. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6.

Ventily VSX je možné ovládat termoelektrickými ovládacími pohony 230 V on/off (NC), 24 V on/off (NC) nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

Rozvody vytápění, chlazení
Instalace na vstupu do koncových spotřebičů - fancoily, chladící trámy, dveřní clony, teplovzdušné jednotky atp.

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Uzavírání

Rozměry

DN 15–20

Jmenovitý tlak

PN 16

Max. diferenční tlak

250 kPa

Pracovní zdvih

2,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Materiál

Tělo ventilu:	mosaz
Kuželka:	PPS Fortron kompozit
Bonnet:	mosaz
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

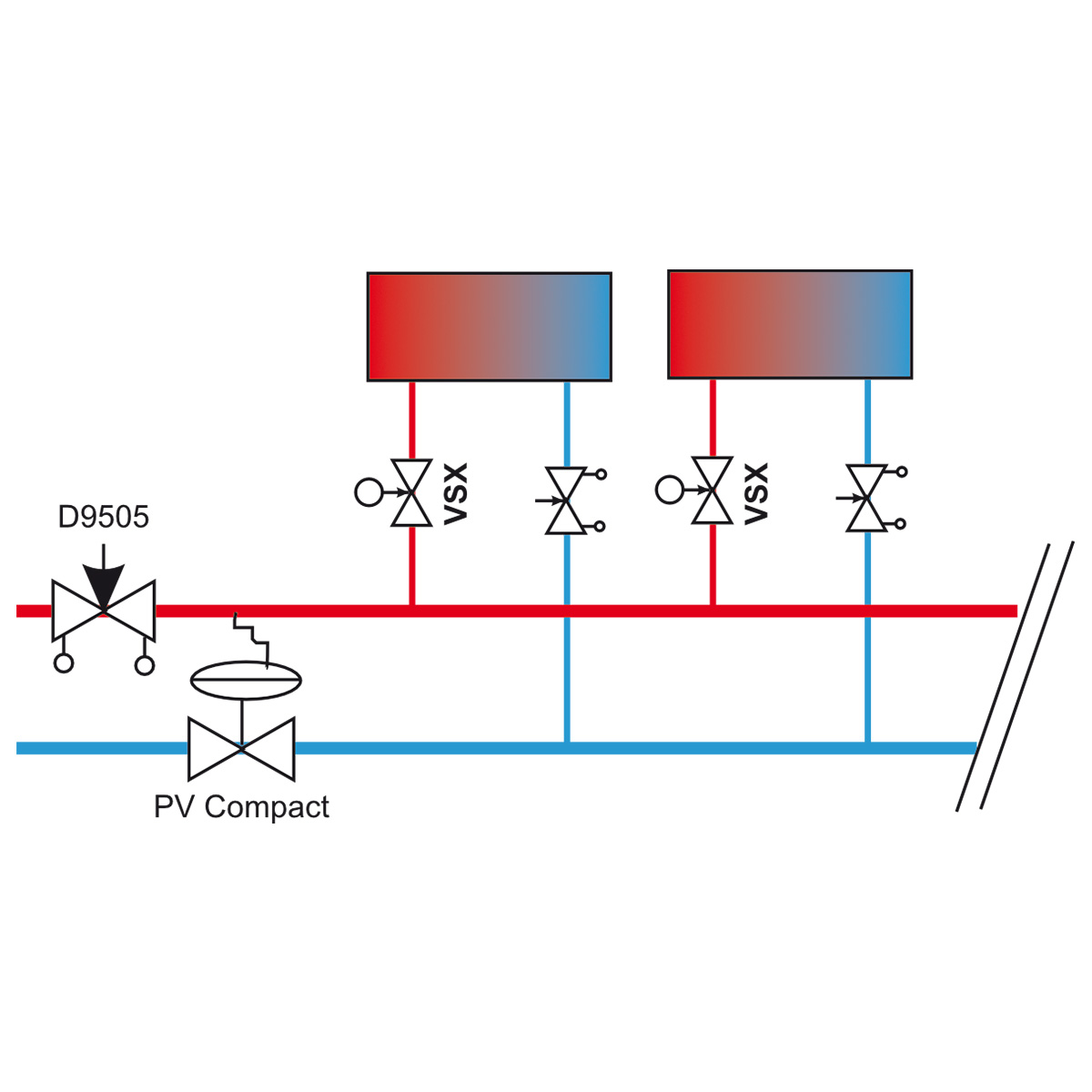

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

Fancoily
Chladicí trámy
Teplovzdušné jednotky
Dveřní / vratové clony

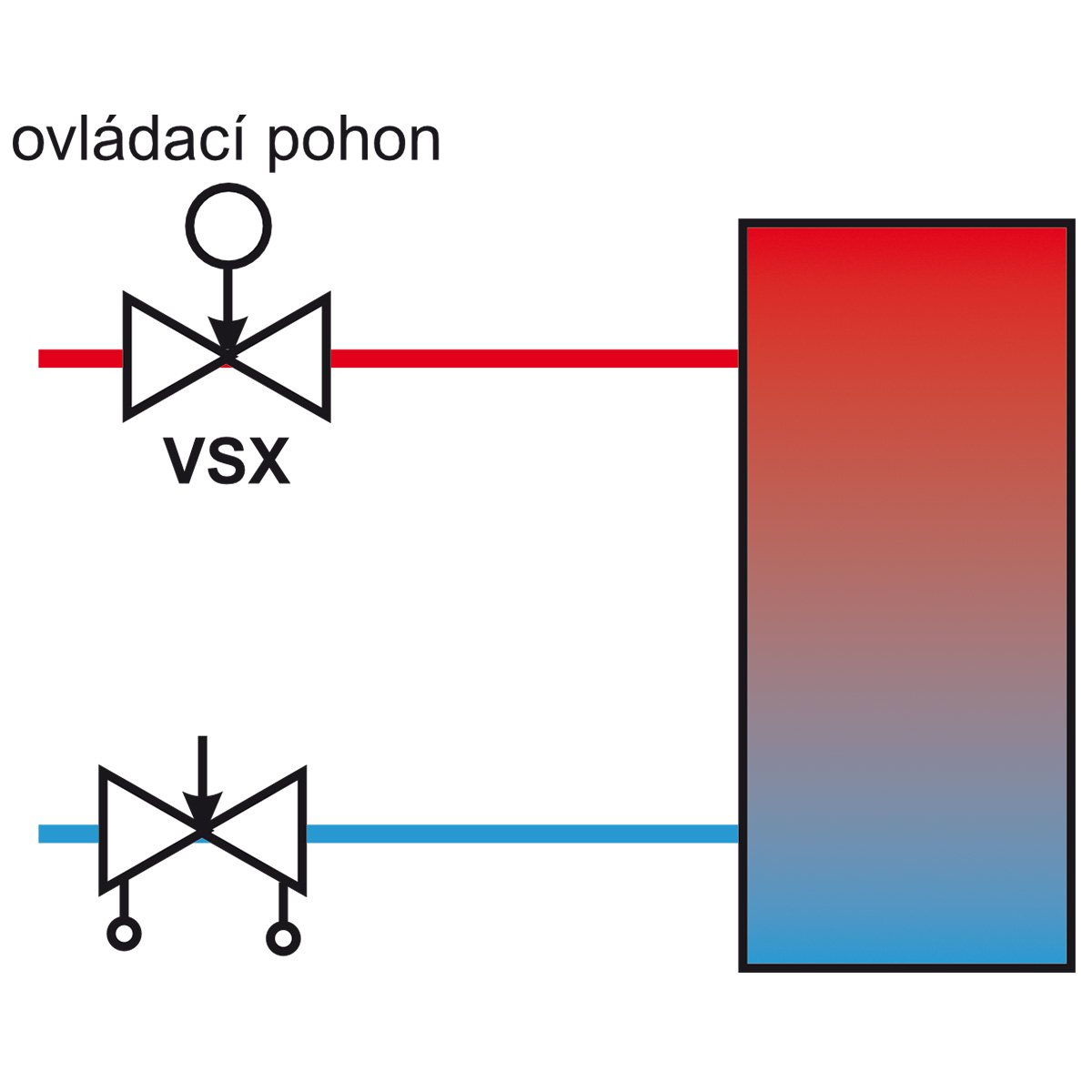

VSX na vstupu do spotřebiče

regulace výkonu spotřebiče změnou průtoku
uzavírání
