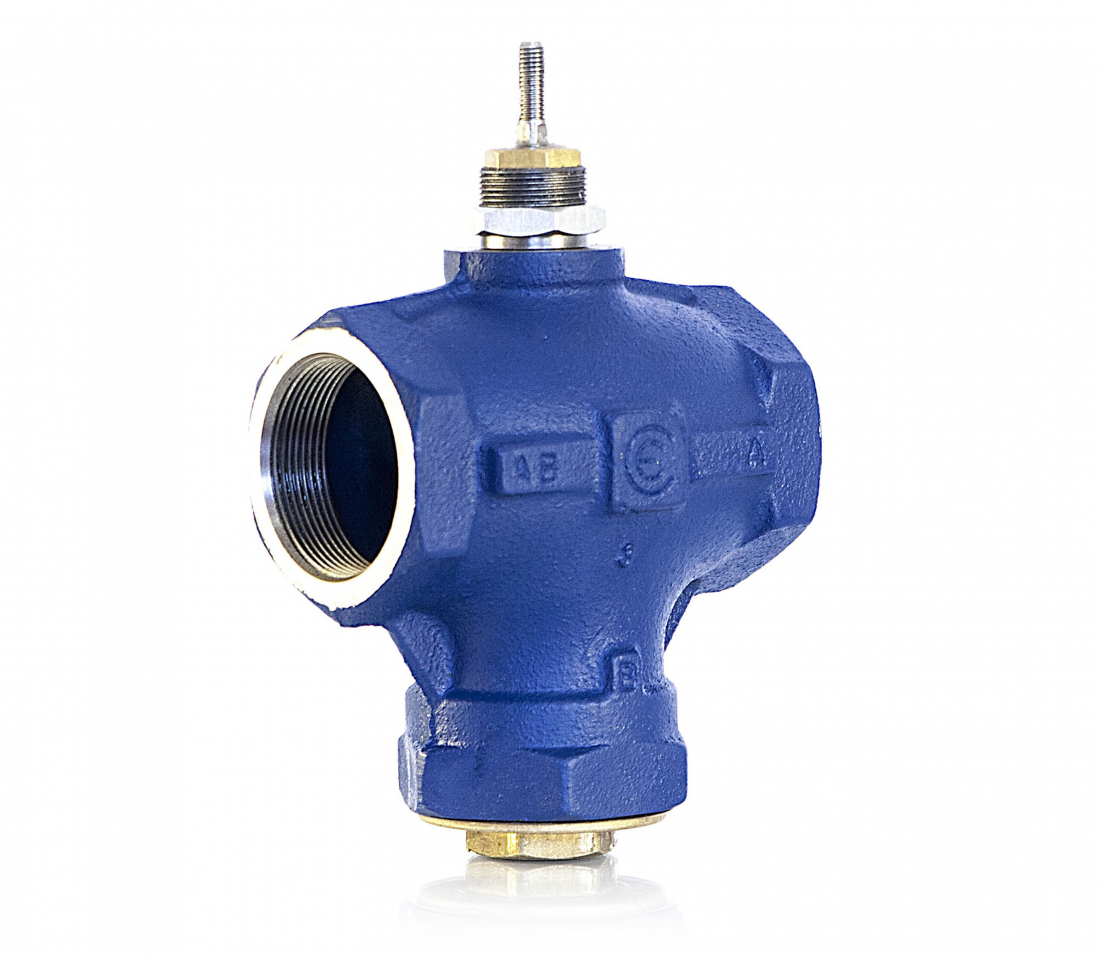

2-cestný regulační ventil VSB

2-cestný regulační ventil VSB

2-cestný regulační ventil VSB

2-cestné regulační ventily VSB jsou závitové armatury určené pro přesnou regulaci výkonu středně velkých spotřebičů, popřípadě okruhů spotřebičů, změnou průtoku. Jsou k dispozici v DN 20–50 v celkovém rozsahu Kvs hodnot 6,3–40 a s pracovním zdvihem 16,5 mm.

Oblast použití:

Rozvody vytápění a chlazení
Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

2-cestný regulační ventil VSB

2-cestný regulační ventil VSB

Ke stažení

Katalogový list VSB (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
2-cestný regulační ventil DN 20 závitový	6,3	VSB3	2 805 Kč
2-cestný regulační ventil DN 25 závitový	10	VSB4	2 975 Kč
2-cestný regulační ventil DN 32 závitový	16	VSB5	3 870 Kč
2-cestný regulační ventil DN 40 závitový	22	VSB6	4 466 Kč
2-cestný regulační ventil DN 50 závitový	30	VSB8	5 536 Kč
2-cestný regulační ventil DN 50 závitový	40	VSB8A	5 536 Kč

Popis

2-cestné regulační ventily VSB jsou závitové armatury určené pro regulaci výkonu středně velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody atp.

Pracovní zdvih 16,5 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 6,3–40 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů.

Ventily VSB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Havarijní funkce (při použití ovládacích pohonů s HF funkcí)
Uzavírání

Rozměry

DN 20–50

Jmenovitý tlak

PN 16

Pracovní zdvih

16,5 mm

Charakteristika

EQM

Max. pracovní teplota

150 °C

Min. pracovní teplota

-5 °C

Materiál

Tělo ventilu:	litina EN-GJL-250
Kuželka:	mosaz
Vřeteno:	CR-NI model
O-kroužky:	EPDM

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

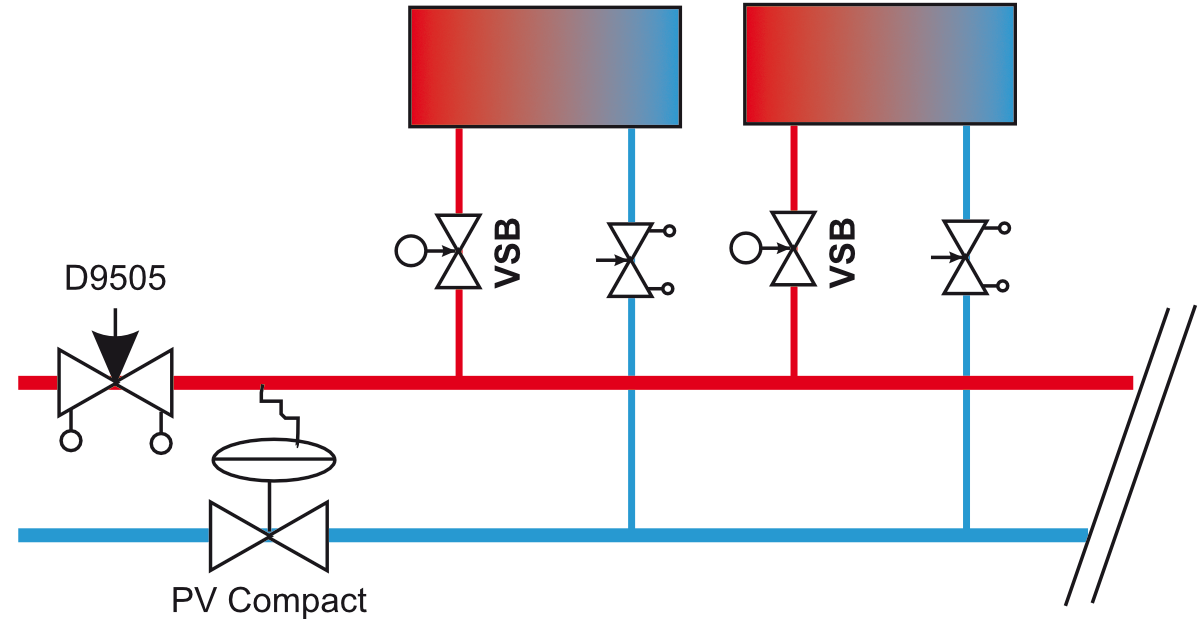

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

VZT jednotky včetně jednotek přesné klimatizace
Předávací stanice tepla
Příprava teplé vody

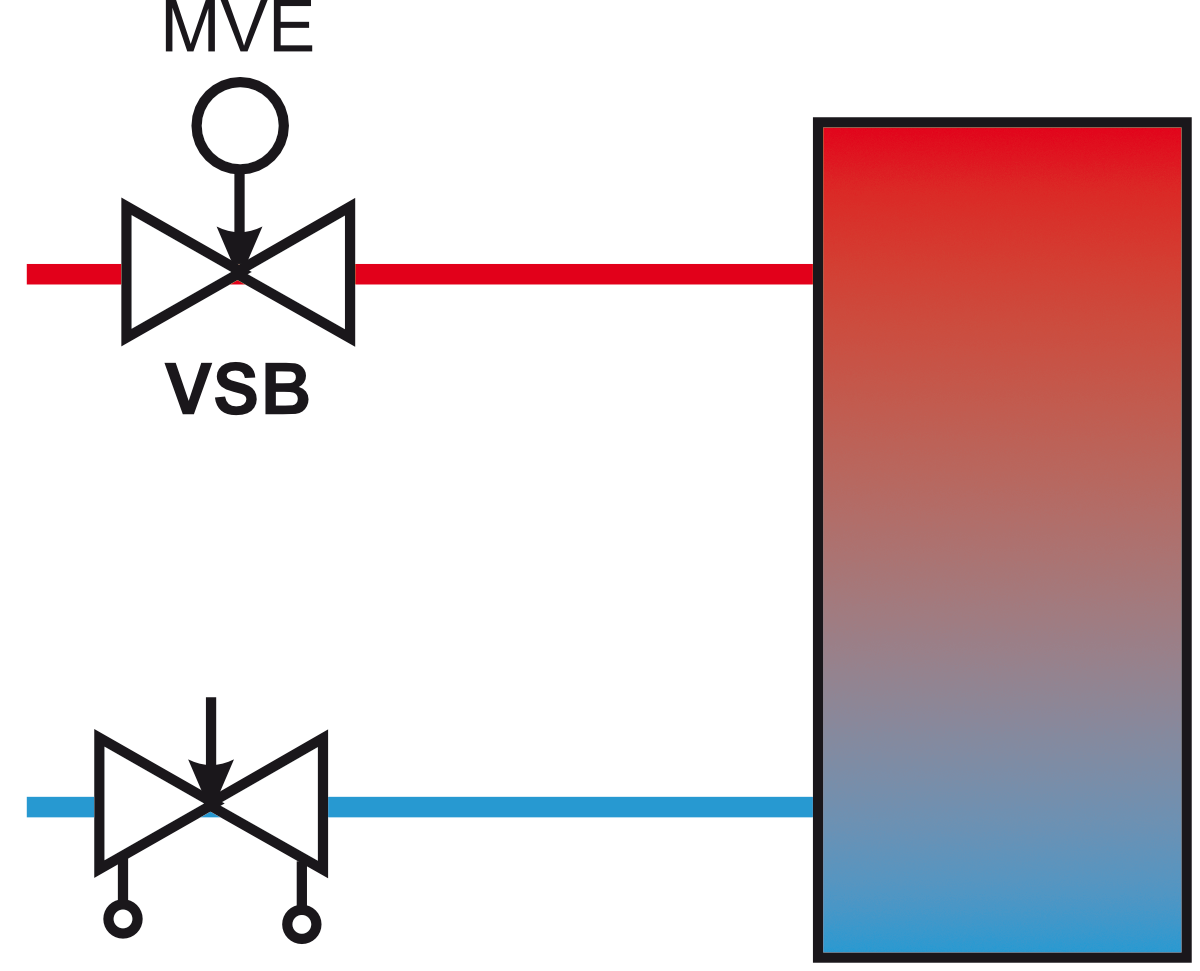

VSB na vstupu do spotřebiče / okruhu spotřebičů

regulace výkonu spotřebiče změnou průtoku
uzavírání

Příslušenství

Elektromechanické pohony MVE5xx, MVE 2xx bez havarijní funkce

Elektromechanické pohony MVE5xx, MVE 2xx bez havarijní funkce

Elektromechanické ovládací pohony řady MVE se silou 600–2200 N jsou přesné a

Elektromechanické pohony MVE5xxR, MVE2xxR s havarijní funkcí

Elektromechanické pohony MVE5xxR, MVE2xxR s havarijní funkcí

Elektromechanické pohony řady MVE R s havarijní funkcí se silou 600–1500 N

Izolační pouzdra pro 2-cestné a 3-cestné regulační ventily

Izolační pouzdra pro 2-cestné a 3-cestné regulační ventily

Rozměry DN 15–150 Materiál
