2-cestný regulační ventil VSB_T

2-cestný regulační ventil VSB_T

2-cestný regulační ventil VSB_T

2-cestné regulační ventily VSB_T jsou závitové armatury určené pro regulaci výkonu středně velkých spotřebičů popř. okruhů spotřebičů změnou průtoku. Jsou k dispozici v DN 20–50 v celkovém rozsahu Kvs hodnot 6,3–25 a s pracovním zdvihem 5,5 mm.

Oblast použití:

Rozvody vytápění a chlazení
Regulace výkonu spotřebičů s běžnými nároky na přesnost regulace

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

2-cestný regulační ventil VSB_T

2-cestný regulační ventil VSB_T

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
2-cestný regulační ventil DN 20	6,3	VSB3T	2 779 Kč
2-cestný regulační ventil DN 25	10	VSB4T	2 917 Kč
2-cestný regulační ventil DN 32	14	VSB5T	3 476 Kč
2-cestný regulační ventil DN 40	18	VSB6T	3 861 Kč
2-cestný regulační ventil DN 50	25	VSB8T	4 759 Kč

Popis

2-cestné regulační ventily VSB_T jsou závitové armatury určené pro regulaci výkonu středně velkých spotřebičů nebo skupin spotřebičů s běžnými nároky na přesnost regulace.

Pracovní zdvih 5,5mm, lineární regulační charakteristika a rozsah Kvs hodnot 6,3–25 umožňují plnohodnotnou základní regulaci běžných spotřebičů.

Ventily VSB_T je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Uzavírání

Rozměry

DN 20–50

Jmenovitý tlak

PN 16

Pracovní zdvih

5,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Materiál

Tělo ventilu:	litina EN-GJL-250
Kuželka:	mosaz
Vřeteno:	CR-NI ocel
O-kroužky:	EPDM

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

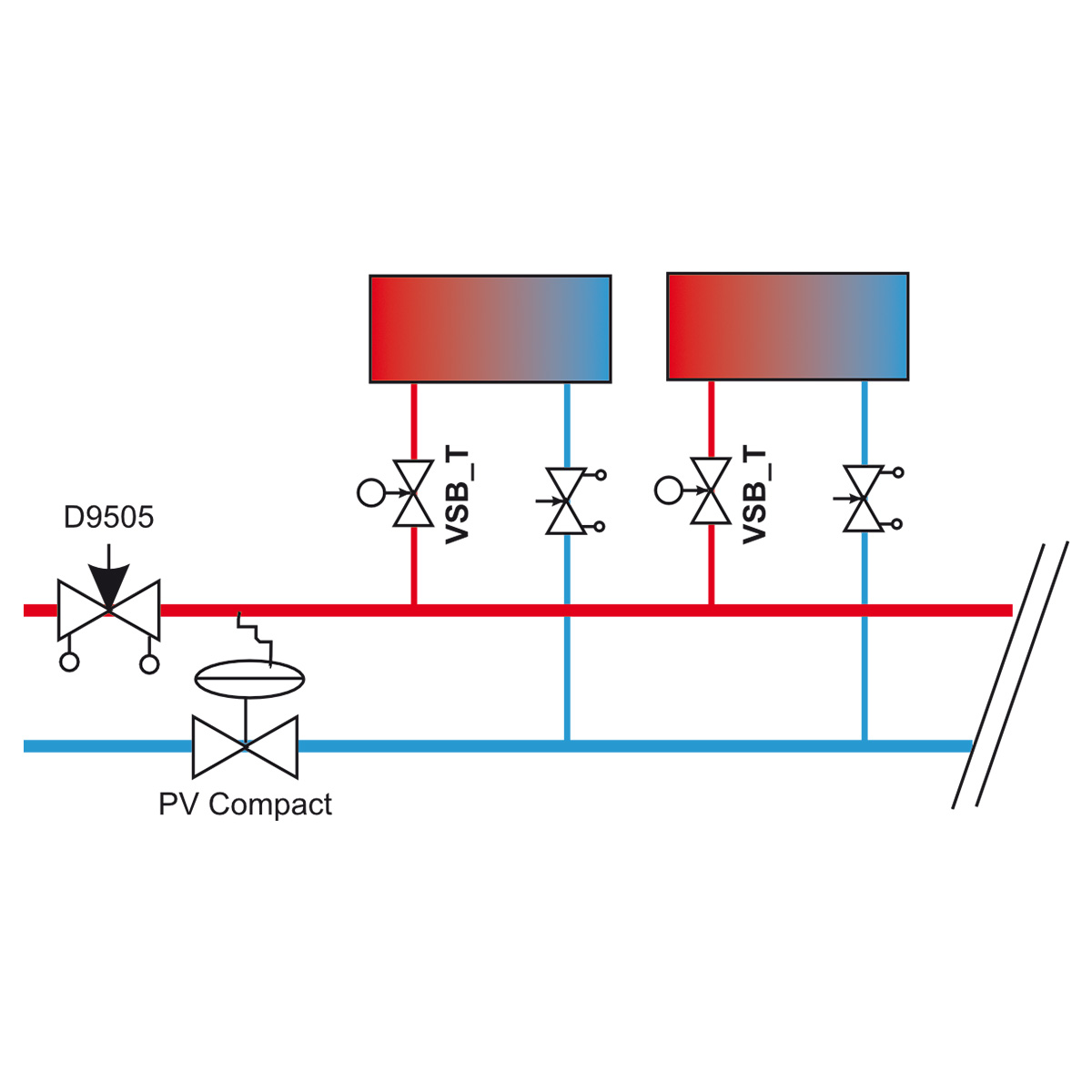

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

VZT jednotky
Předávací stanice tepla

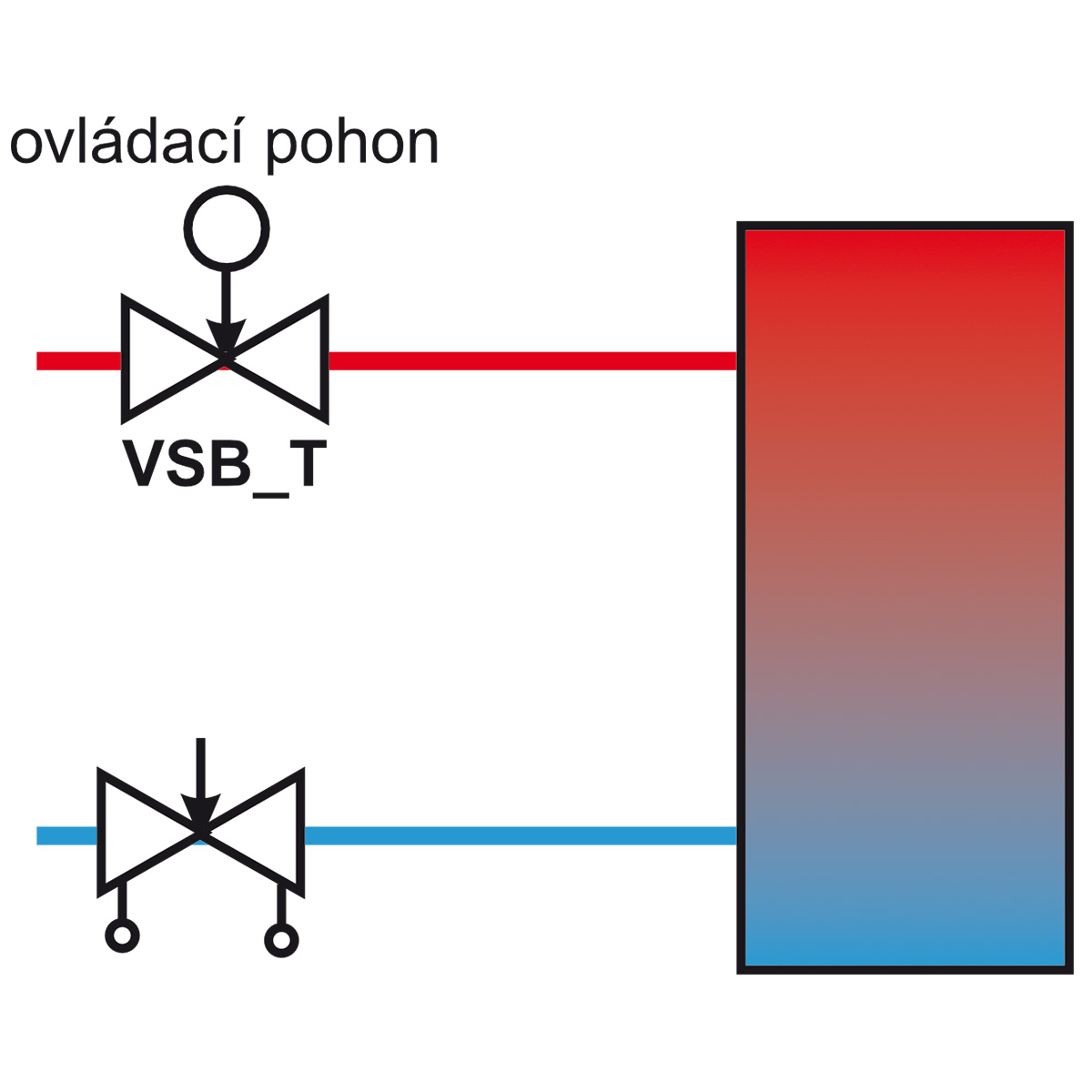

VSB_T na vstupu do spotřebiče / okruhu spotřebičů

regulace výkonu spotřebiče změnou průtoku
uzavírání
