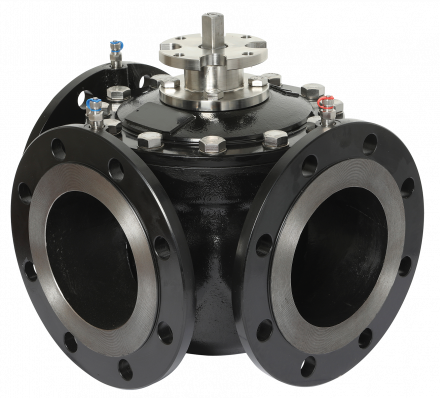

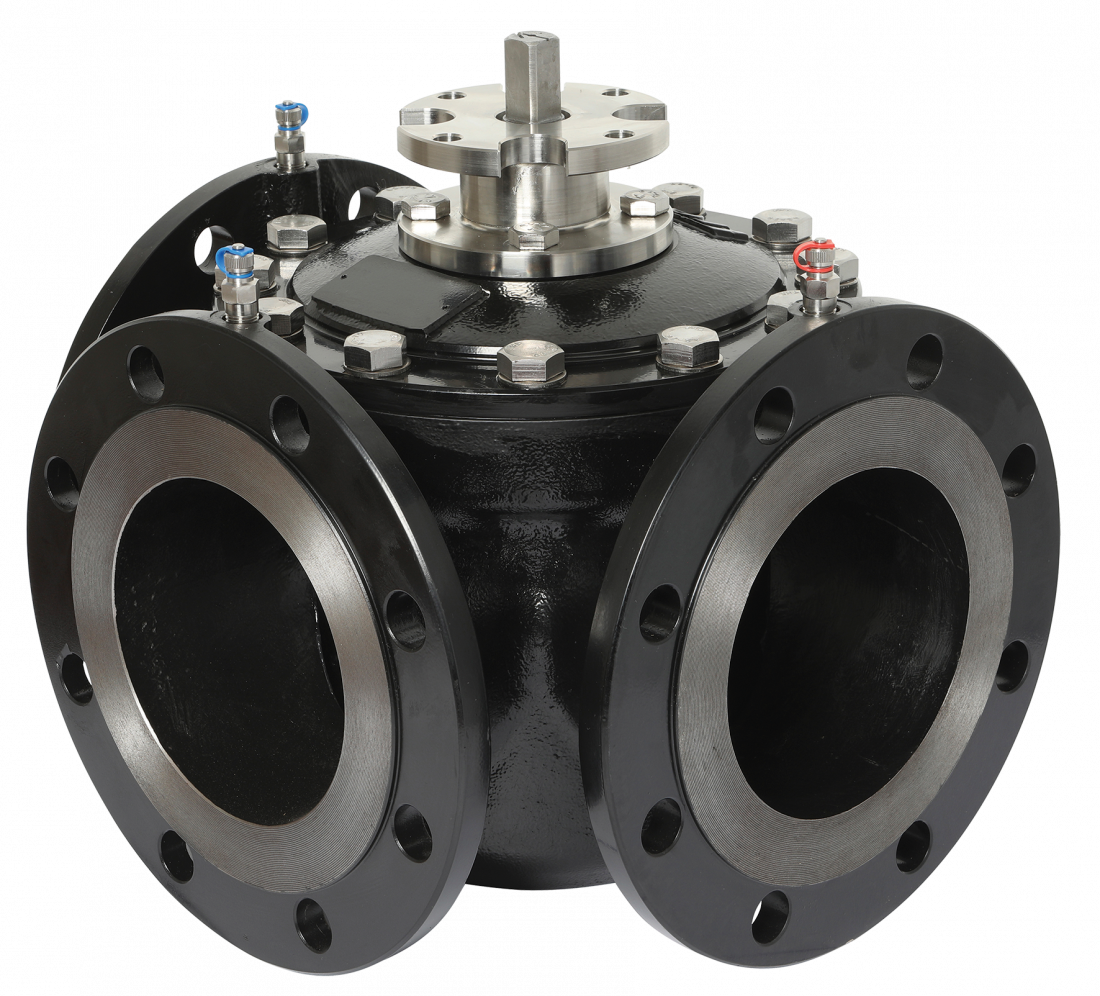

3-cestný rotační regulační ventil Omega

3-cestný rotační regulační ventil Omega

3-cestné rotační regulační ventily OMEGA jsou přírubové armatury určené pro regulaci výkonu největších spotřebičů popřípadě okruhů spotřebičů. Jsou k dispozici v DN 125–300 v celkovém rozsahu Kvs hodnot 394–2300 při použití ve směšovací funkci.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulační / přepínací ventily

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs ve směšovací funkci Obj. číslo Cena bez DPH BIM DWG
3-cestný rotační regulační ventil Omega DN 125 394 58-0125xN na dotaz
3-cestný rotační regulační ventil Omega DN 150 549 58-0150xN na dotaz
3-cestný rotační regulační ventil Omega DN 200 1009 58-0200xN na dotaz
3-cestný rotační regulační ventil Omega DN 250 1579 58-0250xN na dotaz
3-cestný rotační regulační ventil Omega DN 300 2300 58-0300xN na dotaz
X v objednacím čísle značí port AB(C) vlevo (X=L) nebo vpravo (X=R) na dotaz

Popis

3-cestné rotační regulační ventily OMEGA jsou přírubové armatury určené pro regulaci výkonu největších spotřebičů popřípadě okruhů spotřebičů. Rozsah Kvs hodnot 394–2300 navazuje na ventily 3FGB s Kvs do 300 a umožňuje použití i pro největší spotřebiče zejména v režimu chlazení s nízkým ΔT a tedy velmi vysokými průtoky.

Netěsnost je 0,01% pro DN 125–250 a 0,2% pro DN 300

Rotační regulační ventily Omega ovládáme elektromechanickými rotačními pohony VB 350 s řízením 2-bod (otevřeno / zavřeno), 3-bod nebo se spojitým řízením 0–10 V s napájením volitelně 24 V nebo 230 V. Na objednávku jsou všechny varianty k dispozici i s elektronickou havarijní funkcí.

Oblast použití:

  • Rozvody vytápění, chlazení

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
  • Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
  • Uzavírání portu A nebo portu B (netěsnost 0,01% z Kvs nebo 0,2% z Kvs)
Rozměry DN 125–300
Jmenovitý tlak PN 16
Netěsnost
DN 125-250 0,01% z Kvs
DN 300 0,2% z Kvs
Charakteristika viz níže
Max. pracovní teplota 100 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJS-400-18LT
Regulační klapka: litina EN-GJS-400-18LT
Měřící vsuvky: nerez. ocel + EPDM
O-kroužky a těsnění: EPDM
Značení
Tělo ventilu: značení portů, DN, PN, Kvs, materiál těla ventilu

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky

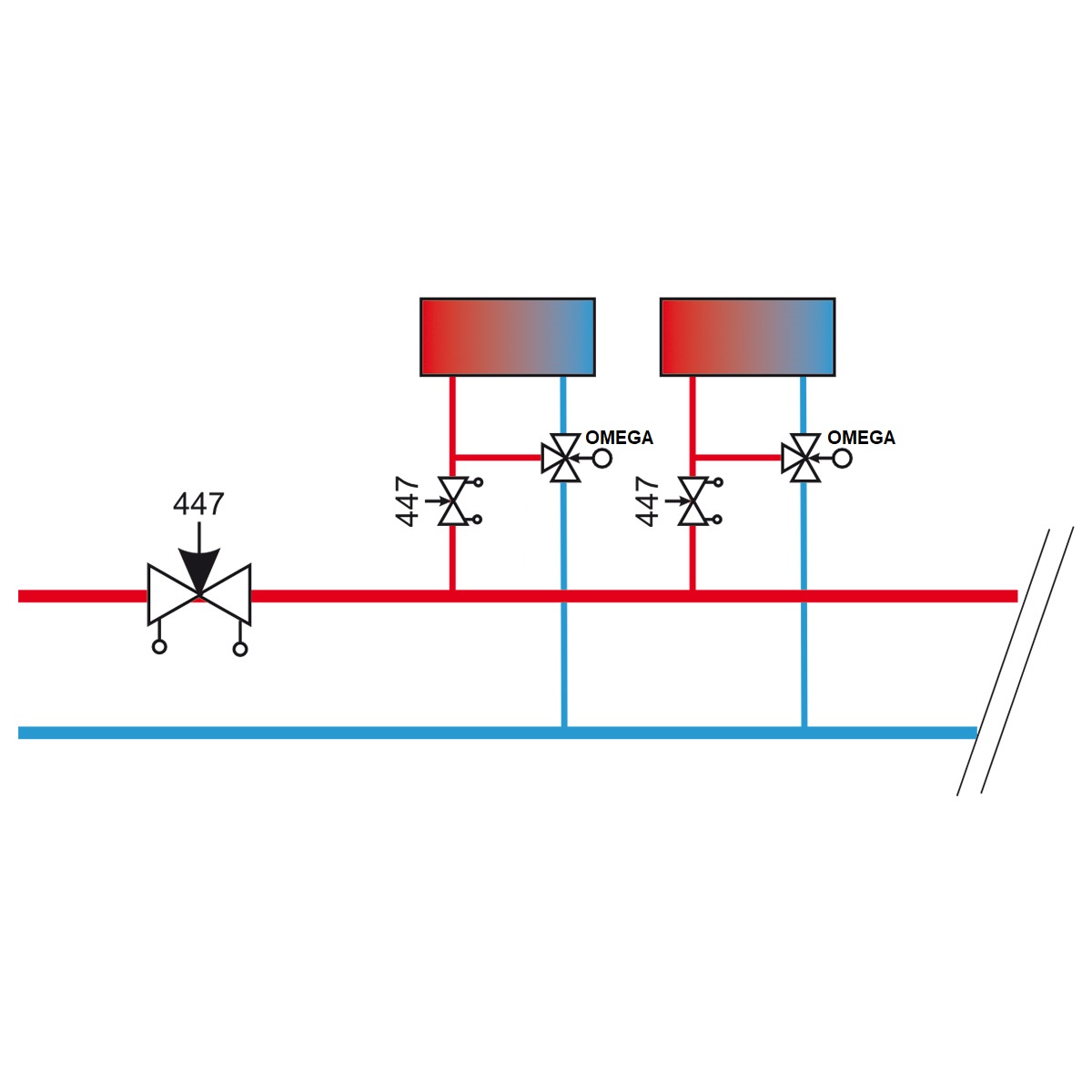

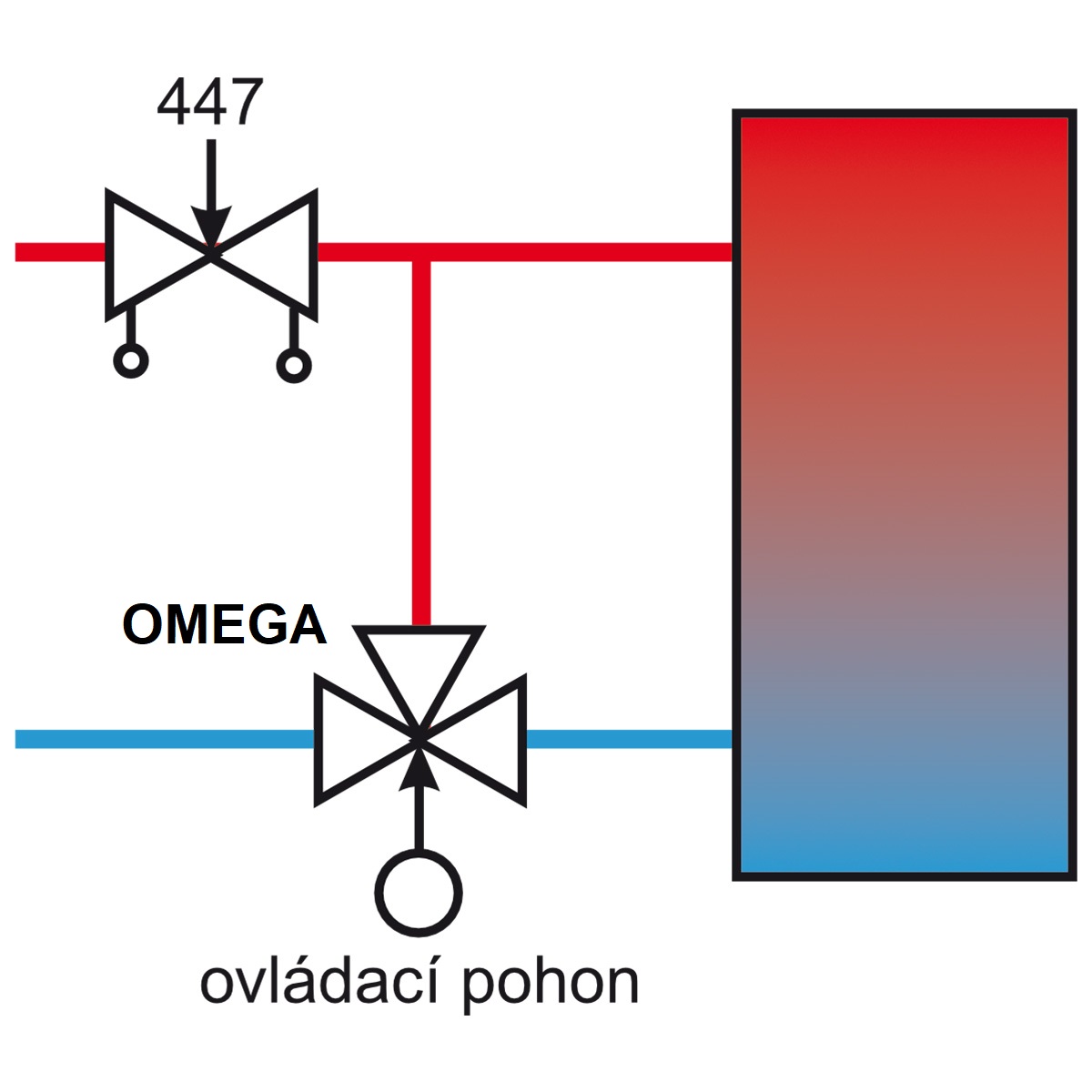

Ventil Omega na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání spotřebiče respektive přepnutí průtoku do směru B-AB(C)
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

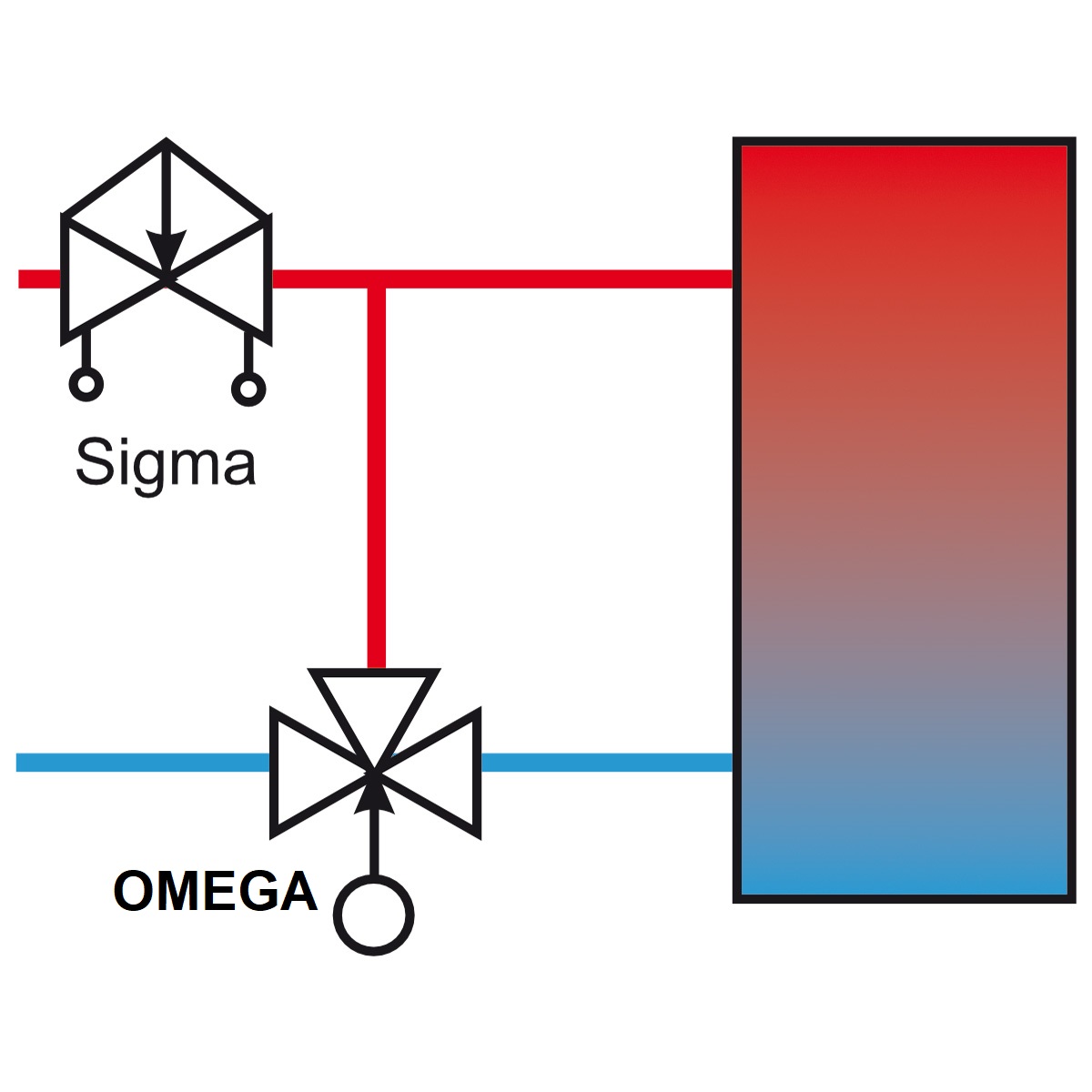

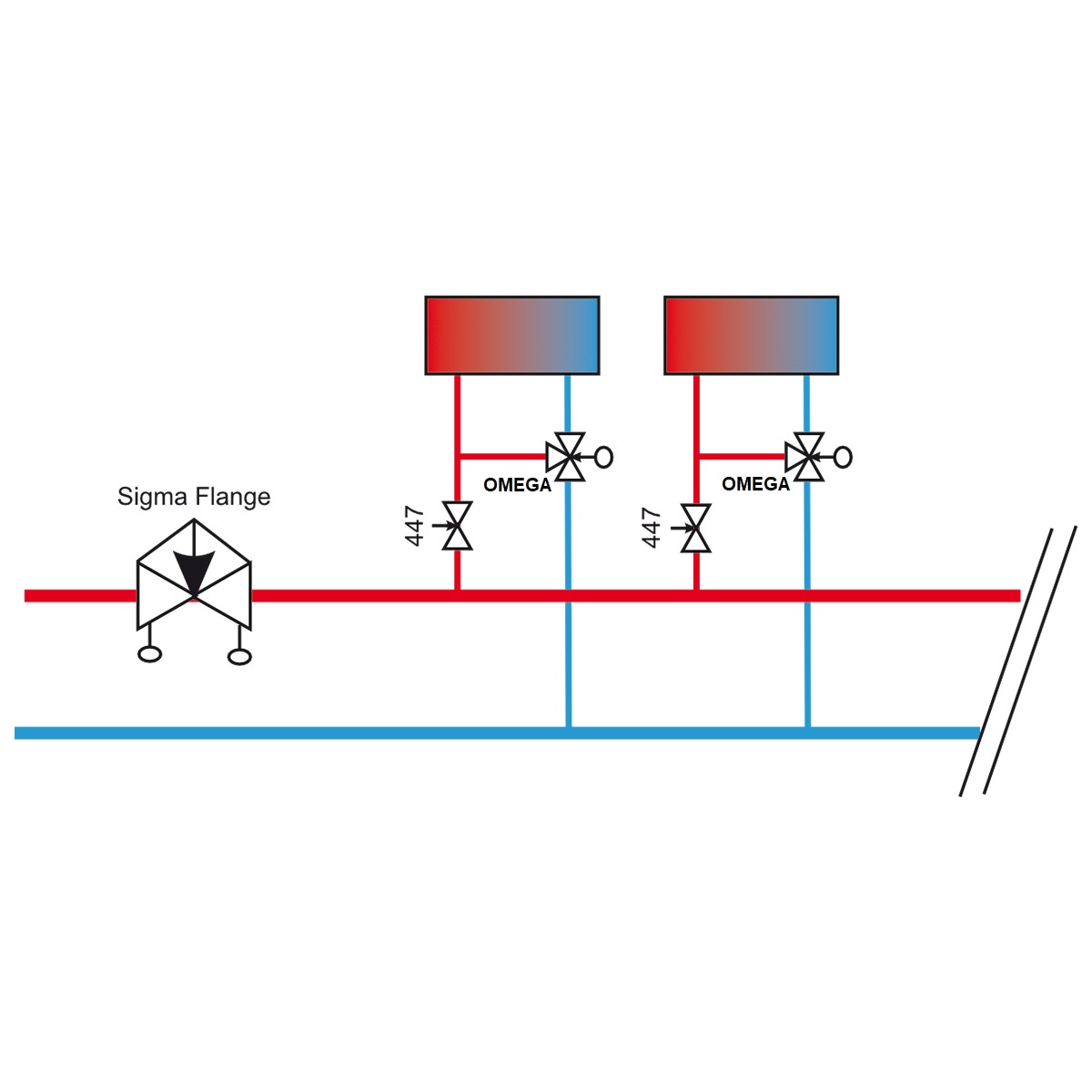

Ventil Omega na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání spotřebiče respektive přepnutí průtoku do směru B-AB(C)
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem



















Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky
  • Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
  • Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu

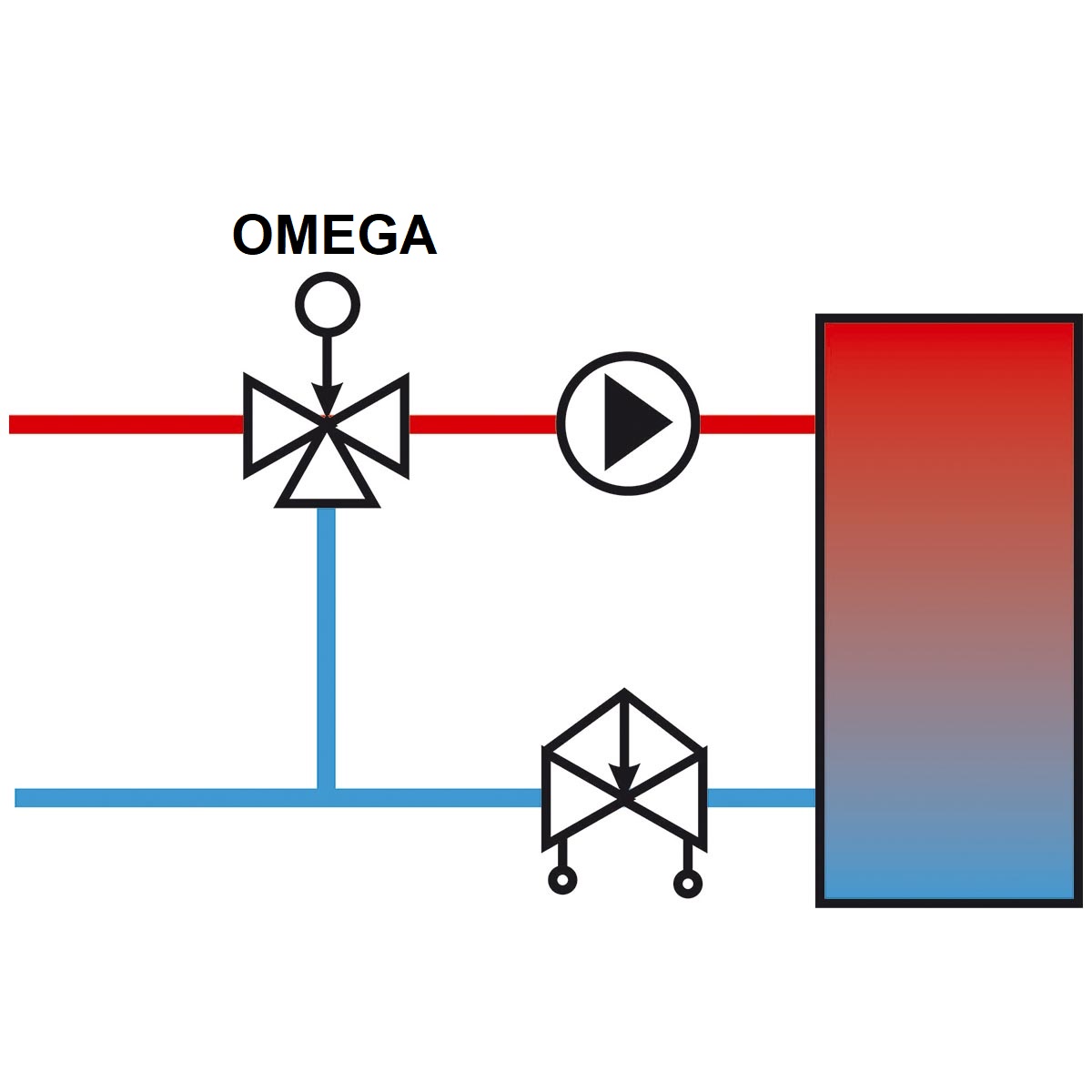

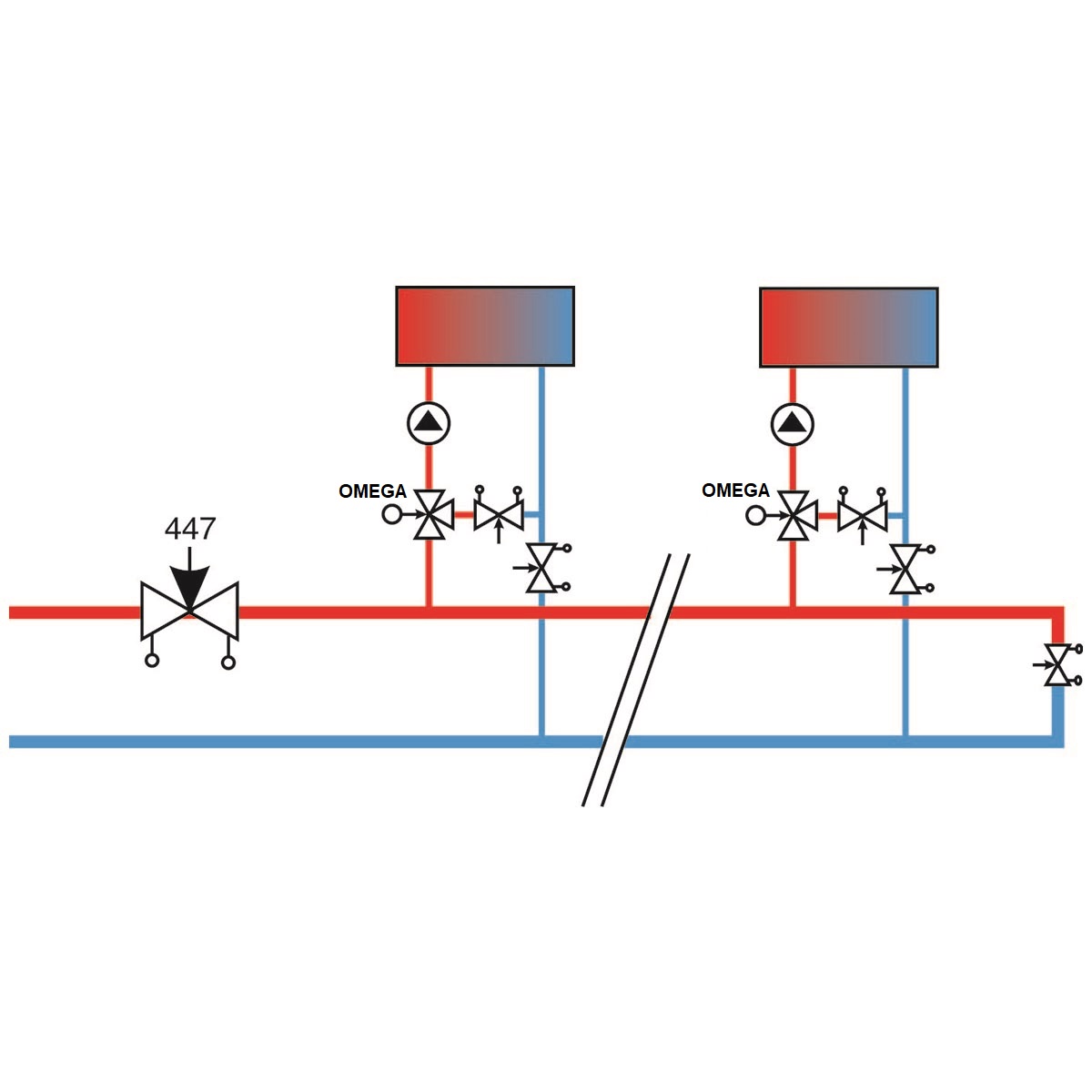

Ventil Omega na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem

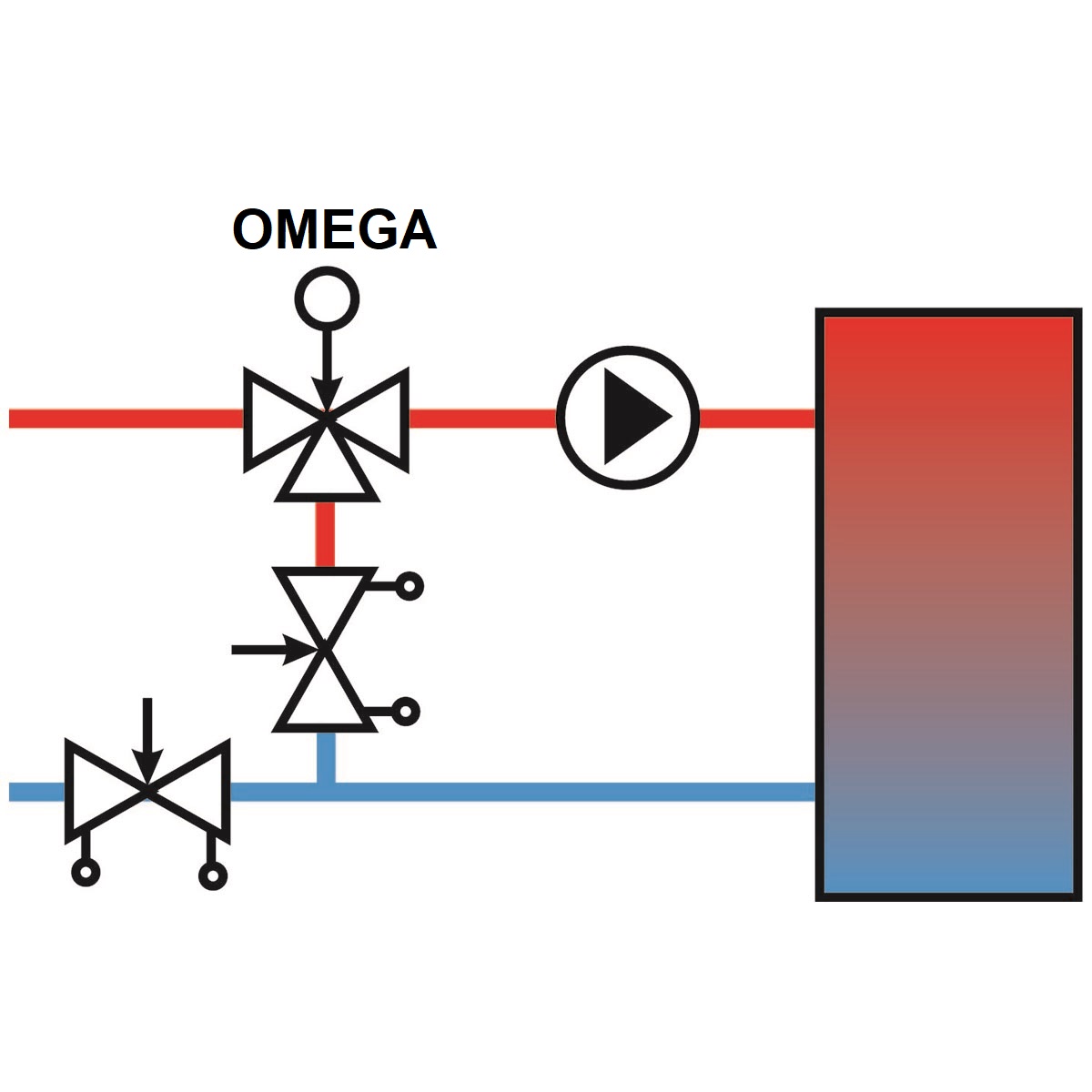

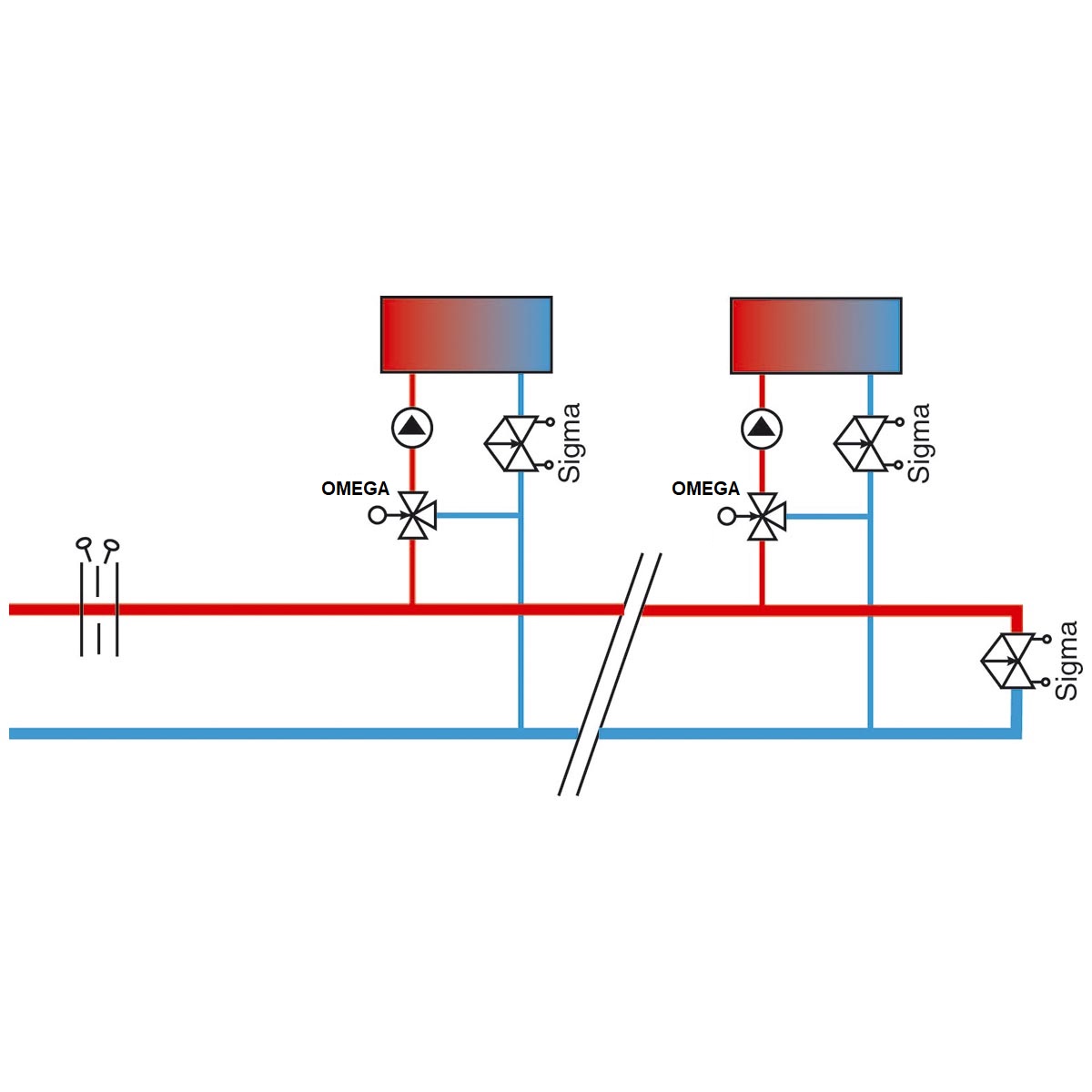

Ventil Omega na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem
