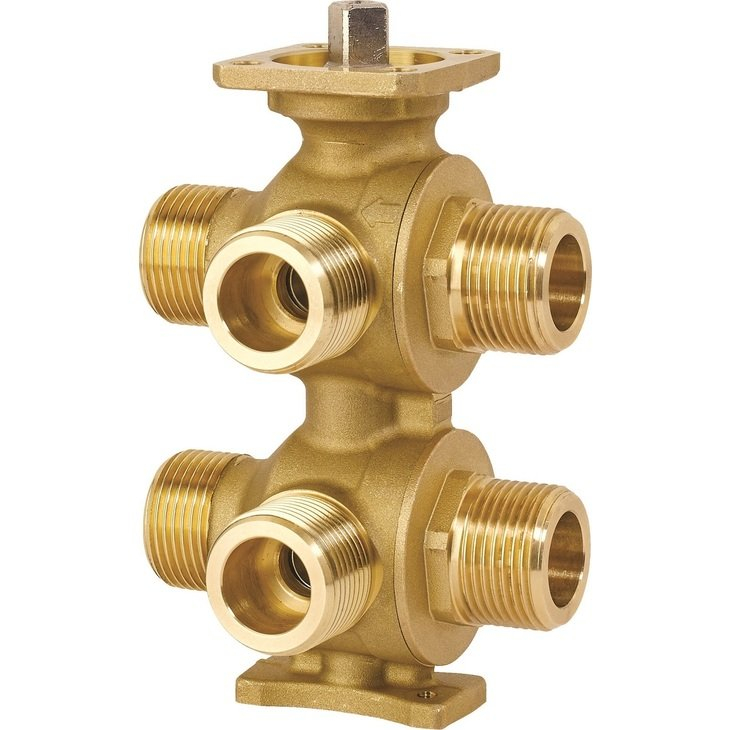

6-cestný přepínací a regulační kulový kohout HX671

6-cestné kulové kohouty HX671 slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod. Slouží buď jako přepínací ventily topení / chlazení, nebo zároveň jako přepínací a regulační ventily v jednom.

Oblast použití:

fancoily
chladicí trámy
teplovzdušné jednotky

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

6-cestný přepínací a regulační kulový kohout HX671

Poptat produkt

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
6-cestný kulový kohout HX671 DN 20	2,5	671020	4 836 Kč
Ovládací pohon pro HS523 24V / 0-10V		NABM1.2-05-6	4 016 Kč
Ovládací pohon pro HS523 24V / 3(2)bod		NABA1-05-6	3 256 Kč
Ovládací pohon pro HS523 230V / 3(2)bod		NABA2-05-6	3 355 Kč

Popis

6-cestné kulové kohouty HX671 slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod.

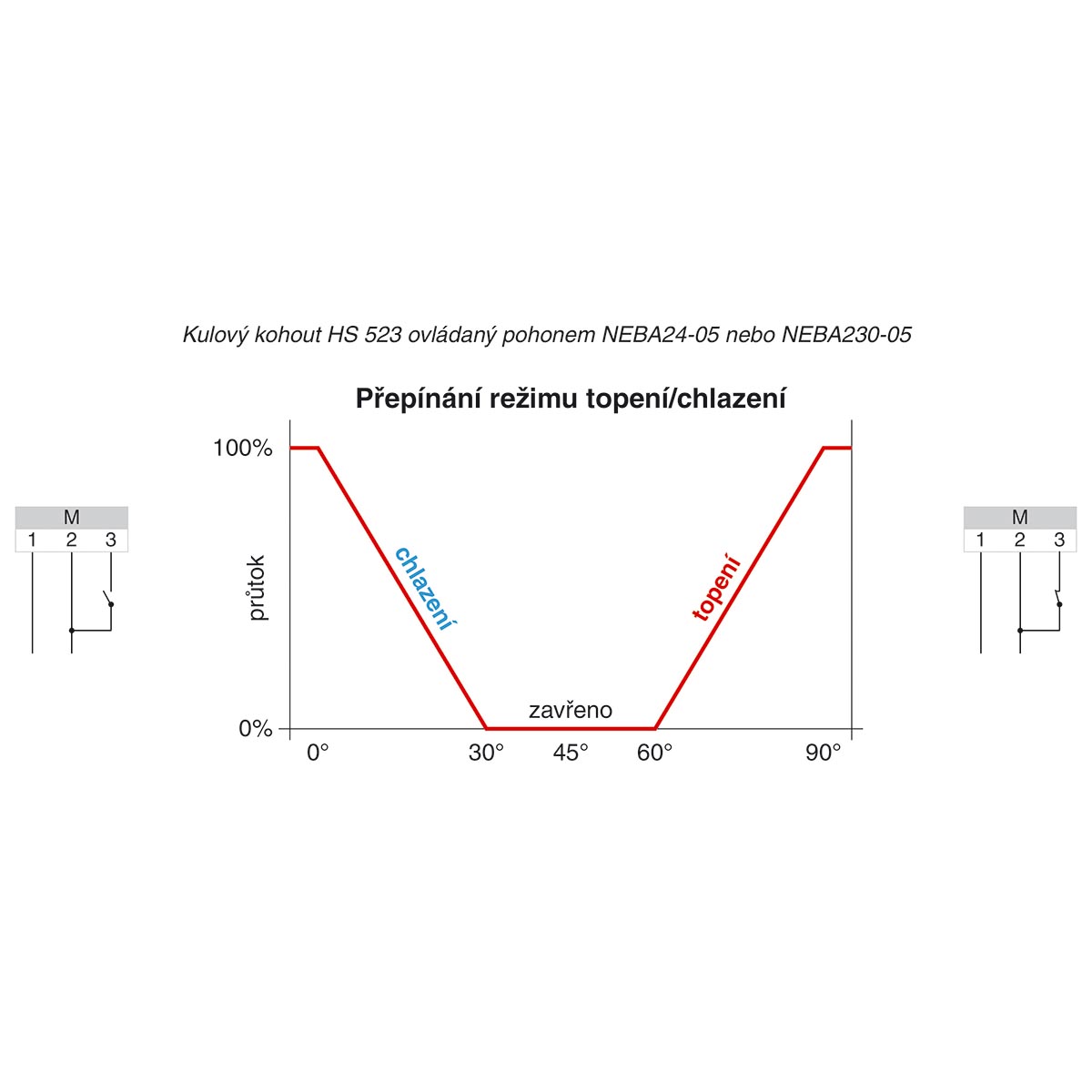

Přepínání topení / chlazení

Kulový kohout s 2-bodovým ovládacím pohonem přepíná režim topení / chlazení. Pro regulaci výkonu připojeného spotřebiče slouží buď tlakově nezávislé 2-cestné regulační ventily Optima Compact, nebo kombinované ventily D9525.

Přepínání topení / chlazení a regulace

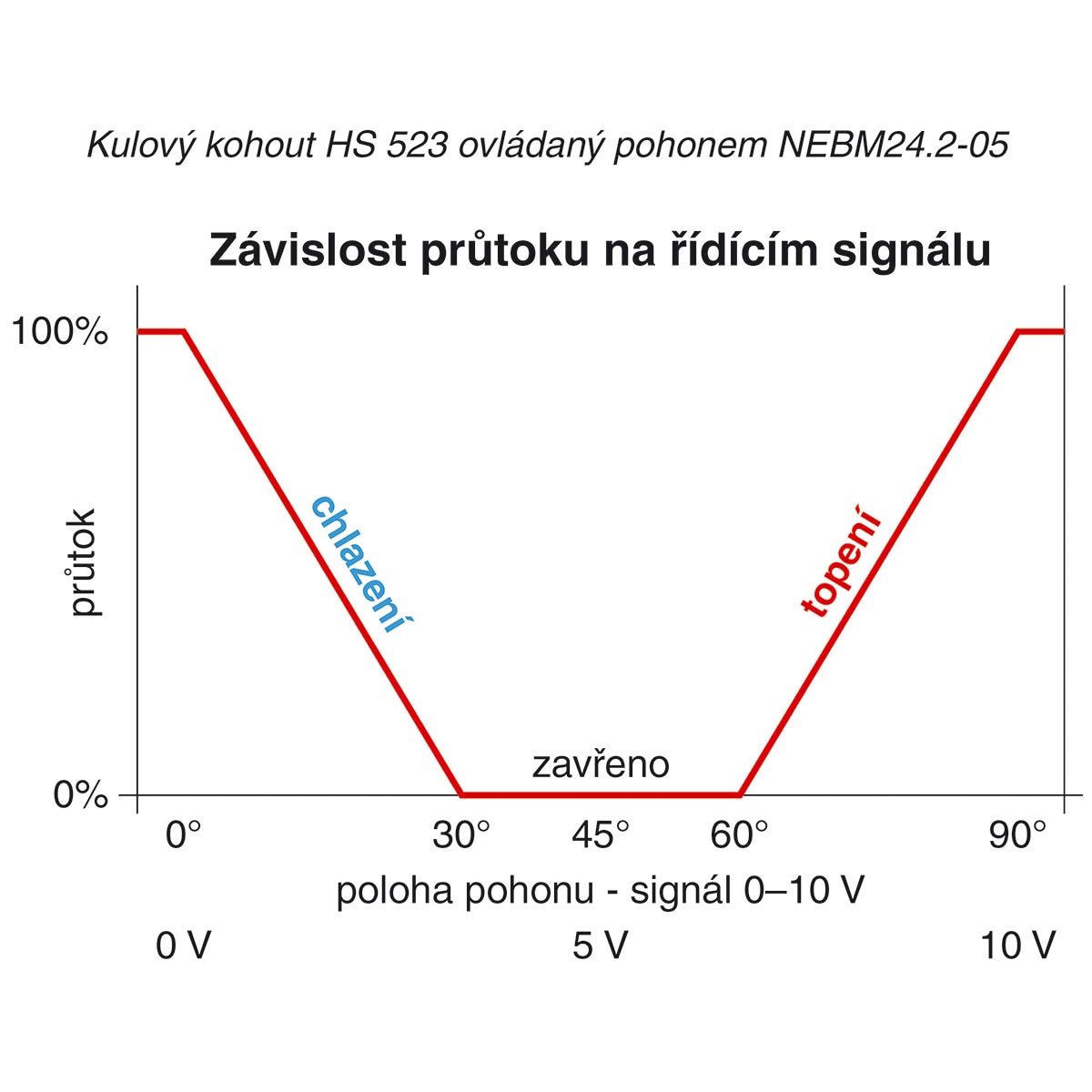

Kulový kohout s ovládacím pohonem se spojitým řízením 0–10 V slouží jak pro přepínání režimu topení / chlazení, tak pro spojitou regulaci výkonu připojeného spotřebiče.

Oblast použití:

fancoily
chladicí trámy
teplovzdušné jednotky

Rozměry

DN 20 (vnější závit 3/4")

Jmenovitý tlak

PN 16

Max. diferenční tlak

100 kPa

Max. pracovní teplota

100 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:

mosaz

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

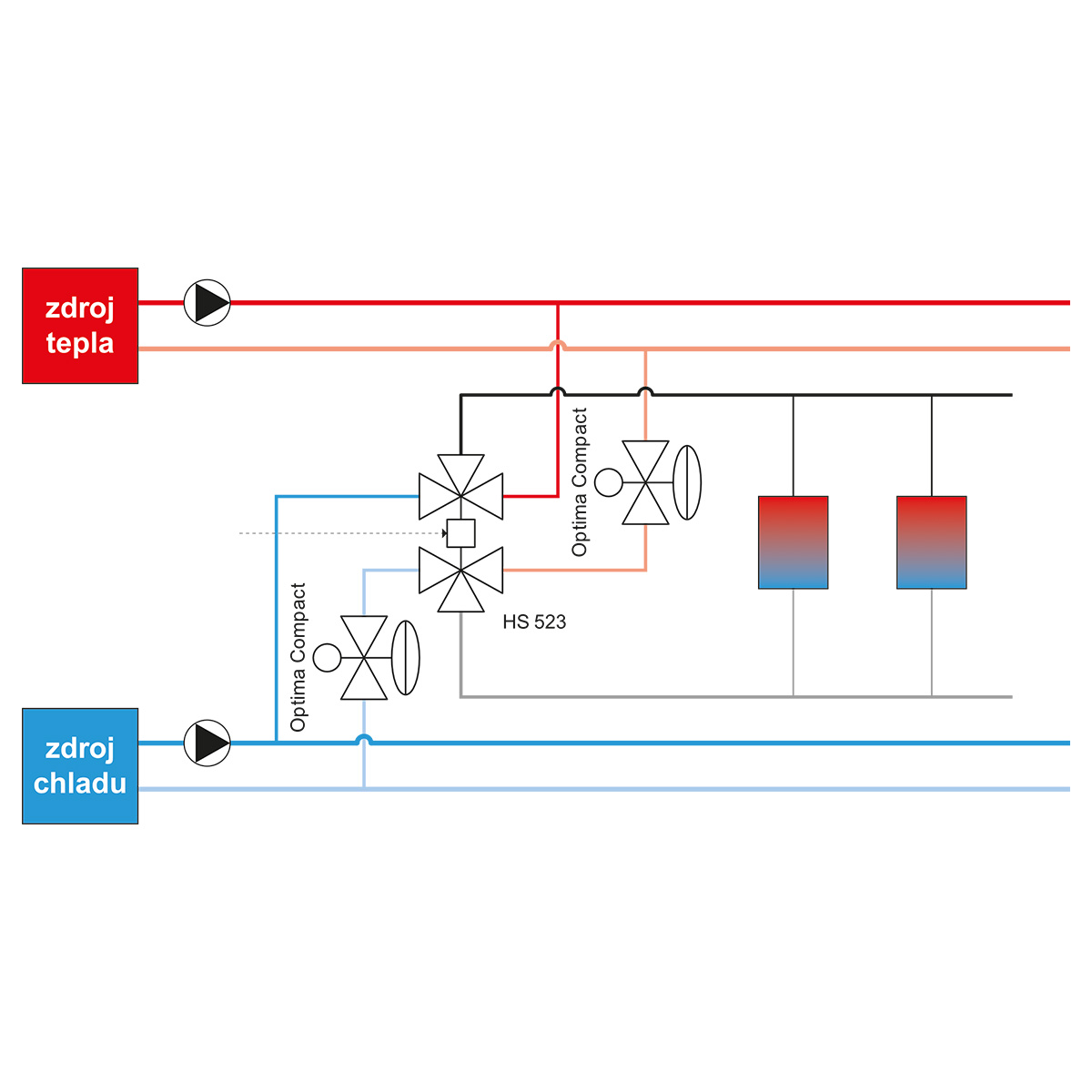

6-cestný kulový kohout HX671 použitý pro přepínání režimu topení / chlazení, regulace pomocí ventilu Optima Compact

6-cestný kulový kohout HX671 slouží pro přepínání režimu topení/chlazení, proto je osazen pohonem s 2-bodovým řízením NABA a je použit bez Kv adaptérů (Kv cesty=Kvs). Vlastní regulaci i hydronické vyvážení okruhu zajišťují tlakově nezávislé 2-cestné regulační ventily Optima Compact osazené on/off ovládacími pohony nebo pohony se spojitým řízením 0–10 V. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení pro jeden nebo více spotřebičů.

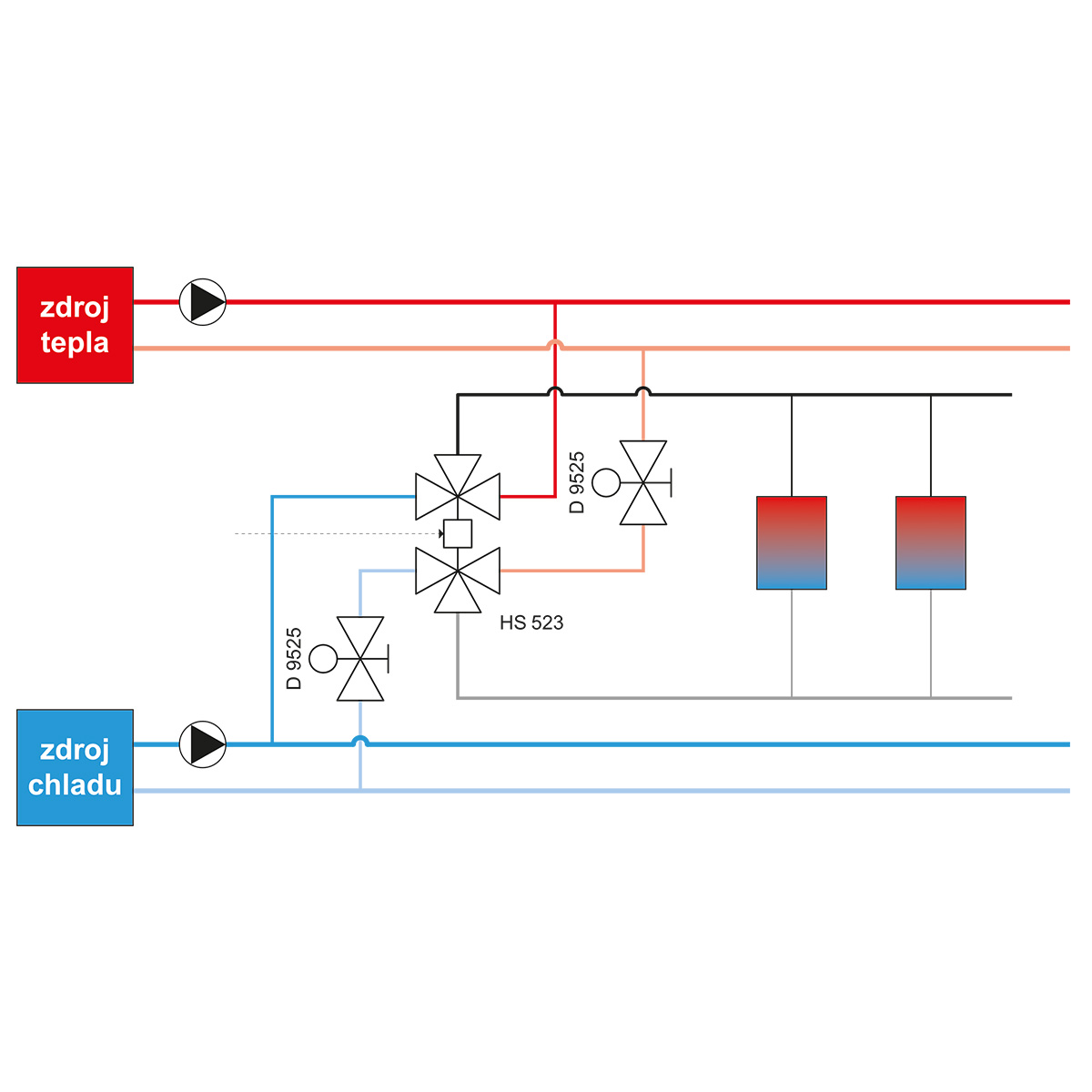

6-cestný kulový kohout HX671 použitý pro přepínání režimu topení / chlazení, regulace pomocí ventilu D9525

6-cestný kulový kohout HX671 slouží pro přepínání režimu topení/chlazení, proto je osazen pohonem s 2-bodovým řízením NABA a je použit bez Kv adaptérů (Kv cesty=Kvs). Vlastní regulaci i hydronické vyvážení okruhu zajišťují kombinované 2-cestné regulační ventily D9525 osazené on/off ovládacími pohony. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení pro jeden nebo více spotřebičů.

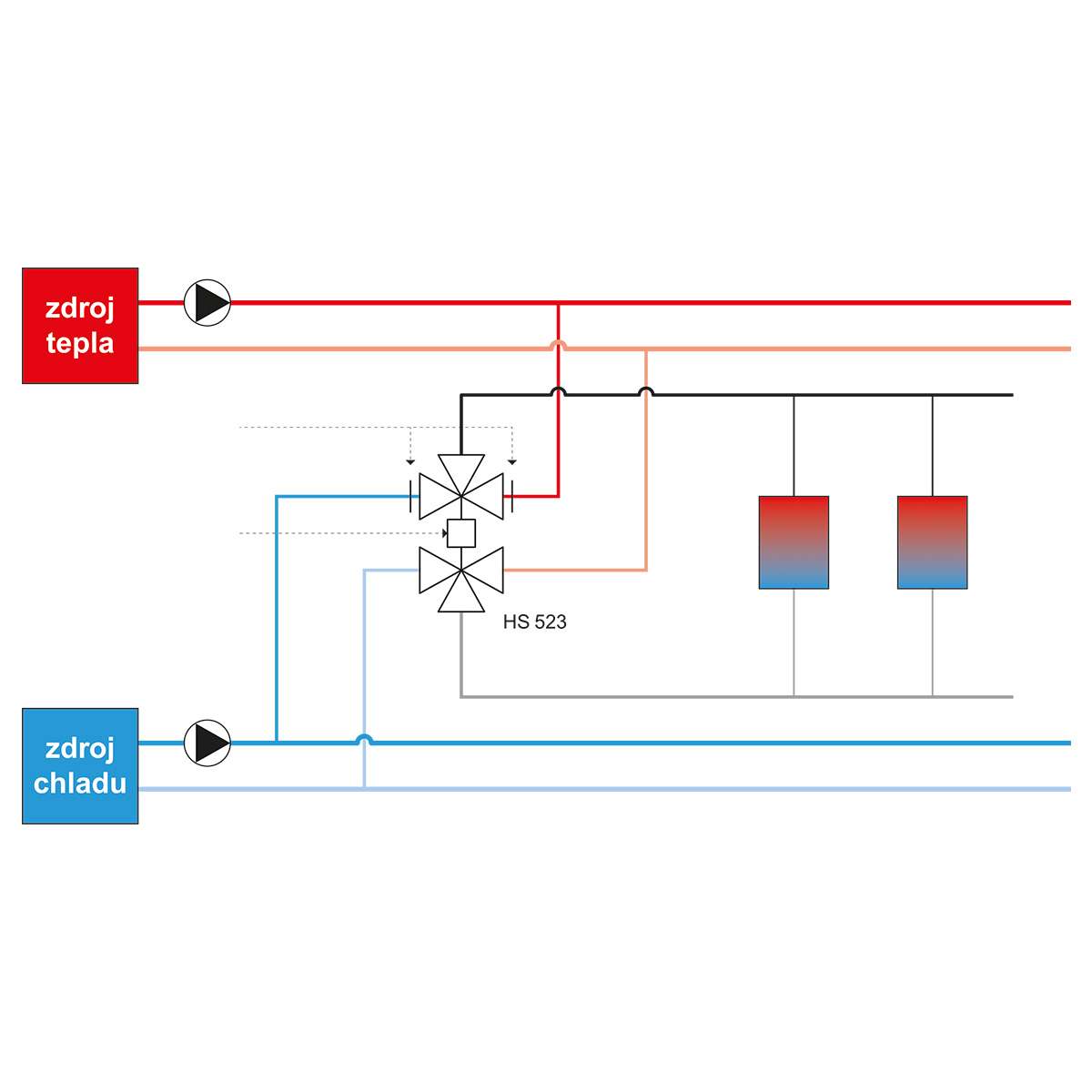

6-cestný kulový kohout HX671 použitý pro přepínání režimu topení / chlazení i regulaci výkonu spotřebiče

6-cestný kulový kohout HX671 slouží jak pro přepínání režimu topení/chlazení, tak pro vlastní regulaci. Pro plynulou regulaci výkonu spotřebiče je ventil osazen ovládacím pohonem NABM se spojitým řízením 0–10 V. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení i regulovat výkon jednoho nebo více spotřebičů.
