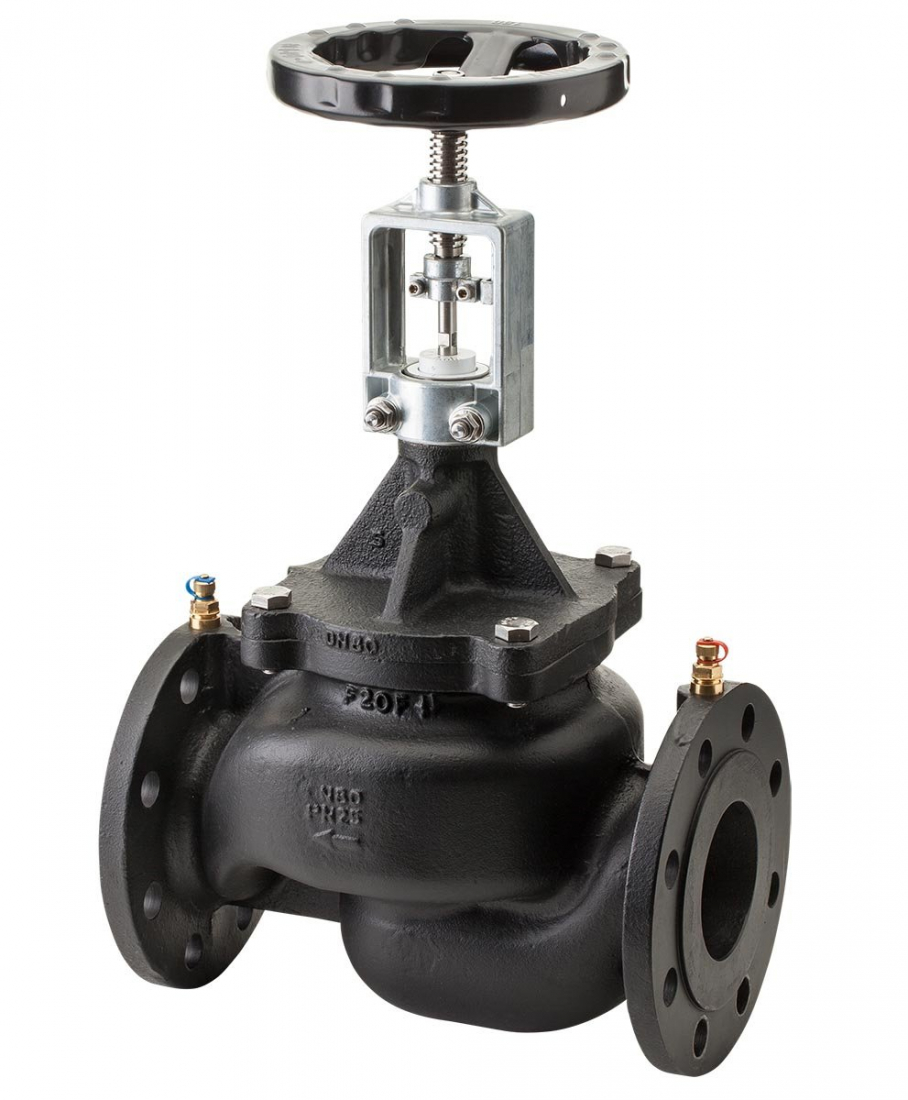

Automatické vyvažovací ventily Sigma Compact Flange PN 25

Automatické vyvažovací ventily Sigma Compact Flange PN 25

Automatické vyvažovací ventily Sigma Compact Flange jsou přírubové armatury určené pro přesné vyvažování rozvodů vytápění i chlazení. Jsou k dispozici v DN 50–300. Vedle přesného nastavení maximálního průtoku okruhem a zajištění polohy hlavice proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

  • Meziobjektové rozvody vytápění, chlazení
  • Omezení průtoku do okruhu velkých spotřebičů
  • Soustavy centralizovaného zásobování teplem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu max. průtok m3/h Obj. číslo Cena bez DPH BIM DWG
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 50LF 15 53-2420 40 118 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 50HF 24 53-2430 41 999 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 65LF 25 53-2421 47 574 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 65HF 35 53-2431 49 265 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 80LF 34 53-2422 64 585 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 80HF 43 53-2432 66 081 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 100LF 68 53-2423 100 995 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 100HF 90 53-2433 104 850 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 125LF 110 53-2424 124 305 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 125HF 135 53-2434 125 807 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 150LF 148 53-2425 207 296 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 150HF 195 53-2435 220 137 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 200LF 210 53-2426 268 477 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 200HF 280 53-2436 282 962 Kč CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 250LF 475 53-2427 na dotaz CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 250HF 600 53-2437 na dotaz CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 300LF 475 53-2428 na dotaz CAD
Automatický vyvažovací ventil Sigma Compact Flange PN 25 DN 300HF 600 53-2438 na dotaz CAD

Popis

Automatické vyvažovací ventily Sigma Compact jsou přírubové armatury určené pro přesné vyvažování soustav vytápění i chlazení jak s konstantním, tak s proměnným průtokem.

Hlavní funkcí je možnost přednastavení max. průtoku okruhem. Na rozdíl od konstrukčně mnohem jednodušších ručních vyvažovacích ventilů udržují automatické vyvažovací ventily takto nastavený průtok i při měnících se tlakových poměrech v rozvodu.

Dále umožňují uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Jsou k dispozici v DN 50–300 s celkovým rozsahem průtoku 2480600 000 l/h.

Oblast použití:

  • Rozvody vytápění, chlazení
  • Soustavy centralizovaného zásobování teplem

Funkce:

  • Přednastavení požadovaného průtoku a jeho udržování, a to i při měnících se tlakových poměrech v rozvodu
  • Aretace - zajištění proti nežádoucí manipulaci
  • Měření průtoku, tlaku a teploty
  • Uzavírání
Rozměry DN 50–300
Jmenovitý tlak PN 25
Max. diferenční tlak 800 kPa
Max. uzavírací tlak 1000 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo ventilu: litina
Membrána: HNBR
O-kroužky a těsnění: EPDM
Pružina: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání

Použití

Typické použití

  • Běžné soustavy s konstantním průtokem
  • Postupně zprovozňované a nepravidelně provozované soustavy vytápění a chlazení - např. administrativní budova, kde jsou v provozu pouze části rozvodu chlazení budovy jen částečně obsazené nájemníky
  • Soustavy s “neznámými spotřebiči” - např. jednotlivé nájemní prostory obchodního centra, které nemusí být zprovozněny při jeho otevření; spotřebiče jsou následně instalovány dle potřeb konkrétního nájemce při postupném obsazování budovy

Způsoby použití

Sigma Compact Flange na vstupu do spotřebiče nebo skupiny spotřebičů

  • omezení max. průtoku daným spotřebičem
  • kompletní diagnostika v místě instalace

Sigma Compact Flange ve vnitřním okruhu VTZ jednotky

  • nastavení max. průtoku vnitřního okruhu
  • automatická kompenzace rozdílů tlakových ztrát portů A-AB a B-AB

Sigma Compact Flange v okruhu “neznámých spotřebičů” - např. větších nájemních jednotek v obchodním centru

  • zajištění nominálního průtoku okruhem dané nájemní jednotky
  • nastavený průtok se nemění ani při zásazích uvnitř dané jednotky
  • možnost změny průtoku např. při změně nájemníka
