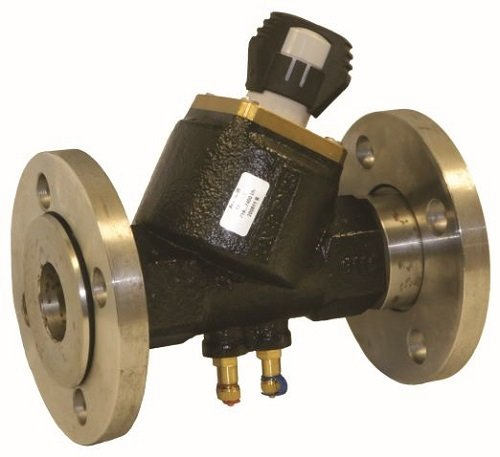

Automatické vyvažovací ventily Sigma Compact přírubové

Přírubové automatické vyvažovací ventily Sigma Compact jsou armatury určené pro přesné vyvažování rozvodů vytápění i chlazení. Jsou k dispozici v DN 32–50. Vedle přesného nastavení maximálního průtoku okruhem a zajištění polohy hlavice proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

Rozvody vytápění, chlazení a TUV
Soustavy centralizovaného zásobování teplem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Automatické vyvažovací ventily Sigma Compact přírubové

Poptat produkt

Ke stažení

Varianty

Varianta produktu	max. průtok	Obj. číslo	Cena bez DPH	DWG
Přírubový automatický vyvažovací ventil Sigma Compact DN 32	5000	53-2205F	7 782 Kč	CAD
Přírubový automatický vyvažovací ventil Sigma Compact DN 40	7400	53-2206F	11 467 Kč	CAD
Přírubový automatický vyvažovací ventil Sigma Compact DN 50	10350	53-2207F	13 277 Kč	CAD

Popis

Přírubové automatické vyvažovací ventily Sigma Compact jsou armatury určené pro přesné vyvažování soustav vytápění i chlazení jak s konstantním, tak s proměnným průtokem.

Hlavní funkcí je možnost přednastavení max. průtoku okruhem. Na rozdíl od konstrukčně mnohem jednodušších ručních vyvažovacích ventilů udržují automatické vyvažovací ventily takto nastavený průtok i při měnících se tlakových poměrech v rozvodu.

Dále umožňují uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Jsou k dispozici v DN 32–50 s celkovým rozsahem průtoku 200–10 350 l/h.

Oblast použití:

Rozvody vytápění, chlazení a TUV
Soustavy centralizovaného zásobování teplem

Funkce:

Přednastavení požadovaného průtoku a jeho udržování, a to i při měnících se tlakových poměrech v rozvodu
Aretace - zajištění proti nežádoucí manipulaci
Měření průtoku, tlaku a teploty
Uzavírání (netěsnost dle EN1349 Class IV)

Rozměry

DN 32–50

Jmenovitý tlak

PN 25

Max. diferenční tlak

400 kPa

Max. uzavírací tlak

1000 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

-10 °C

Materiál

Tělo ventilu:	mosaz CW602N (DN 10–32) litina GJS-400 (DN 40–50)
Příruby	Ocel
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:	směr průtoku, DN, PN
Hlavice:	směr otevírání / zavírání

Použití

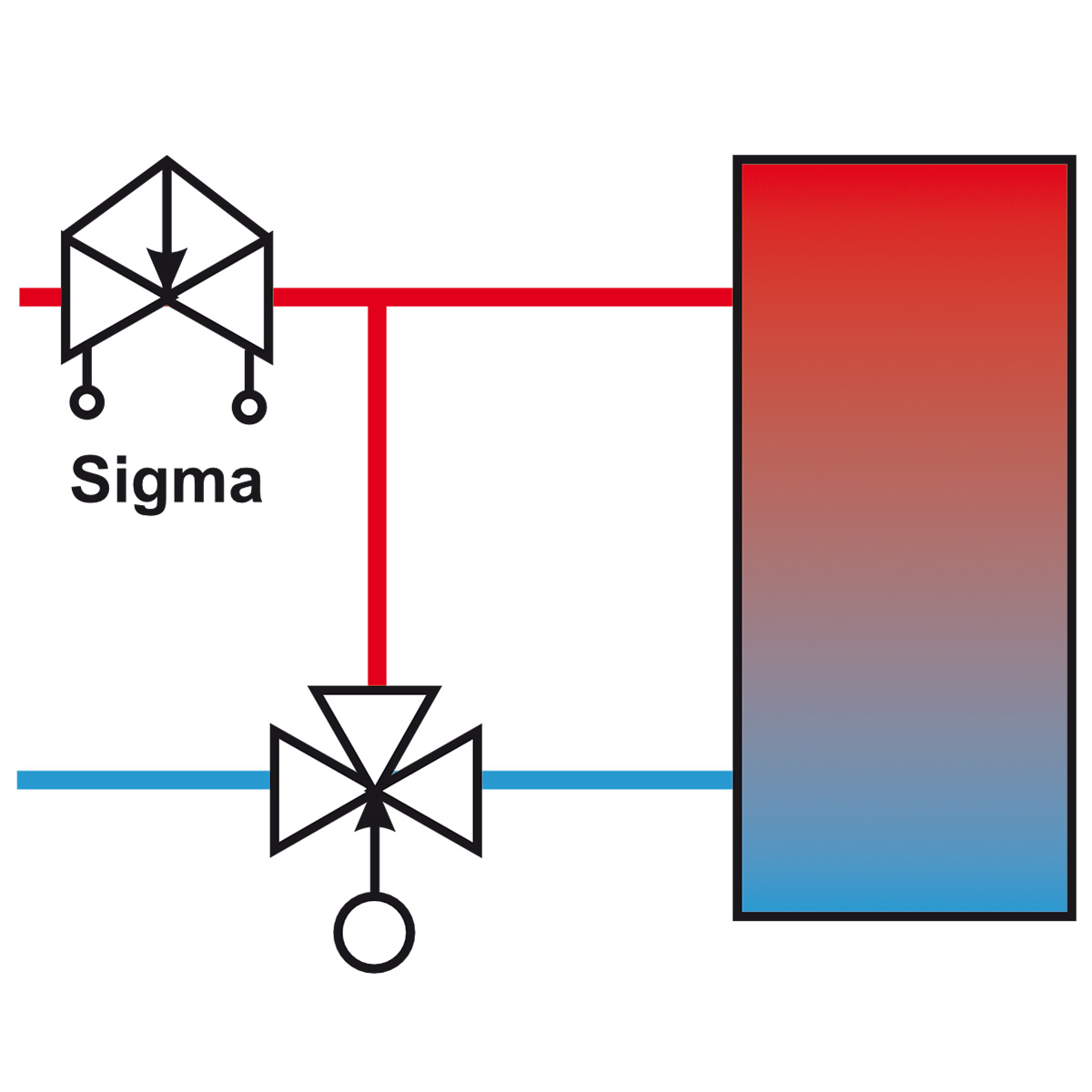

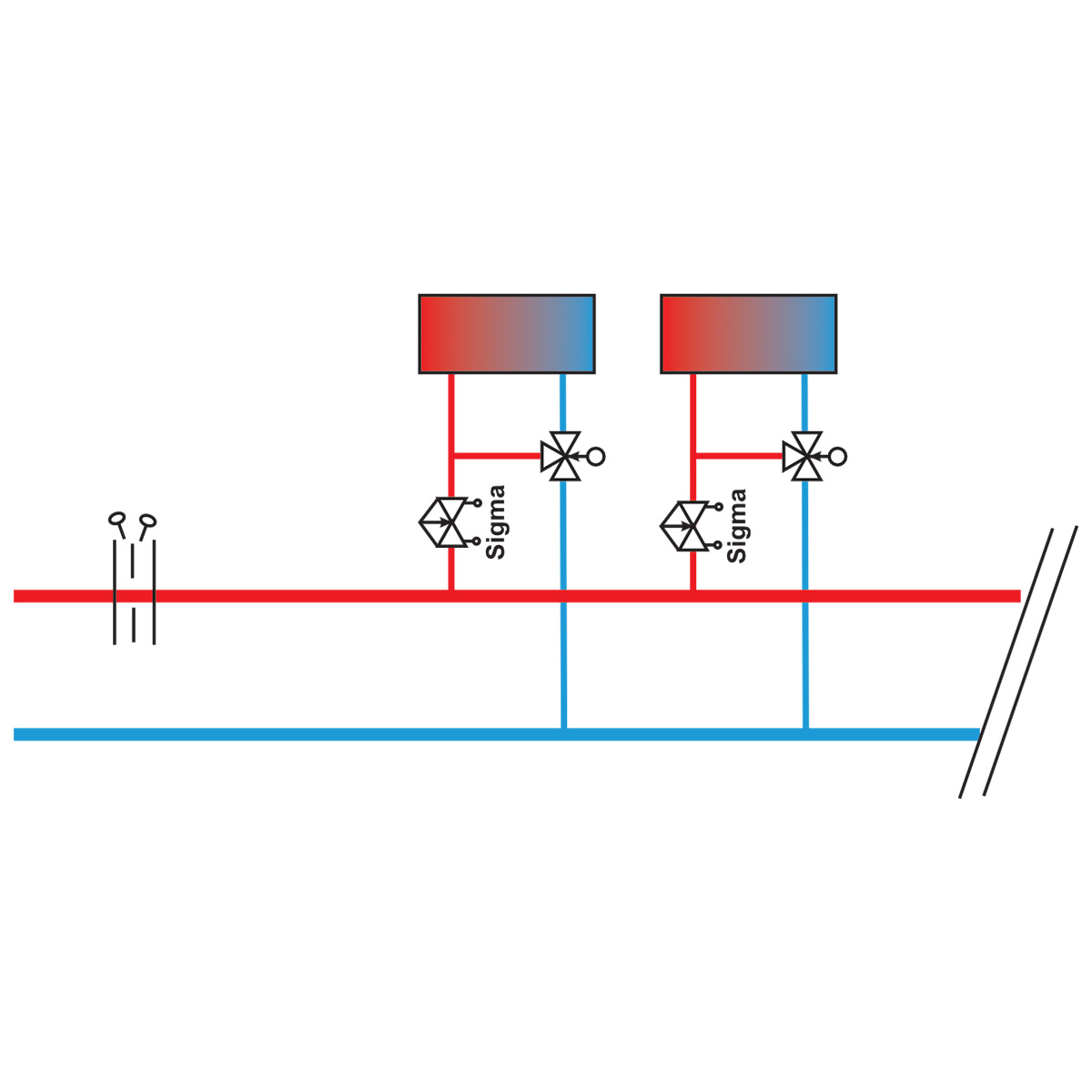

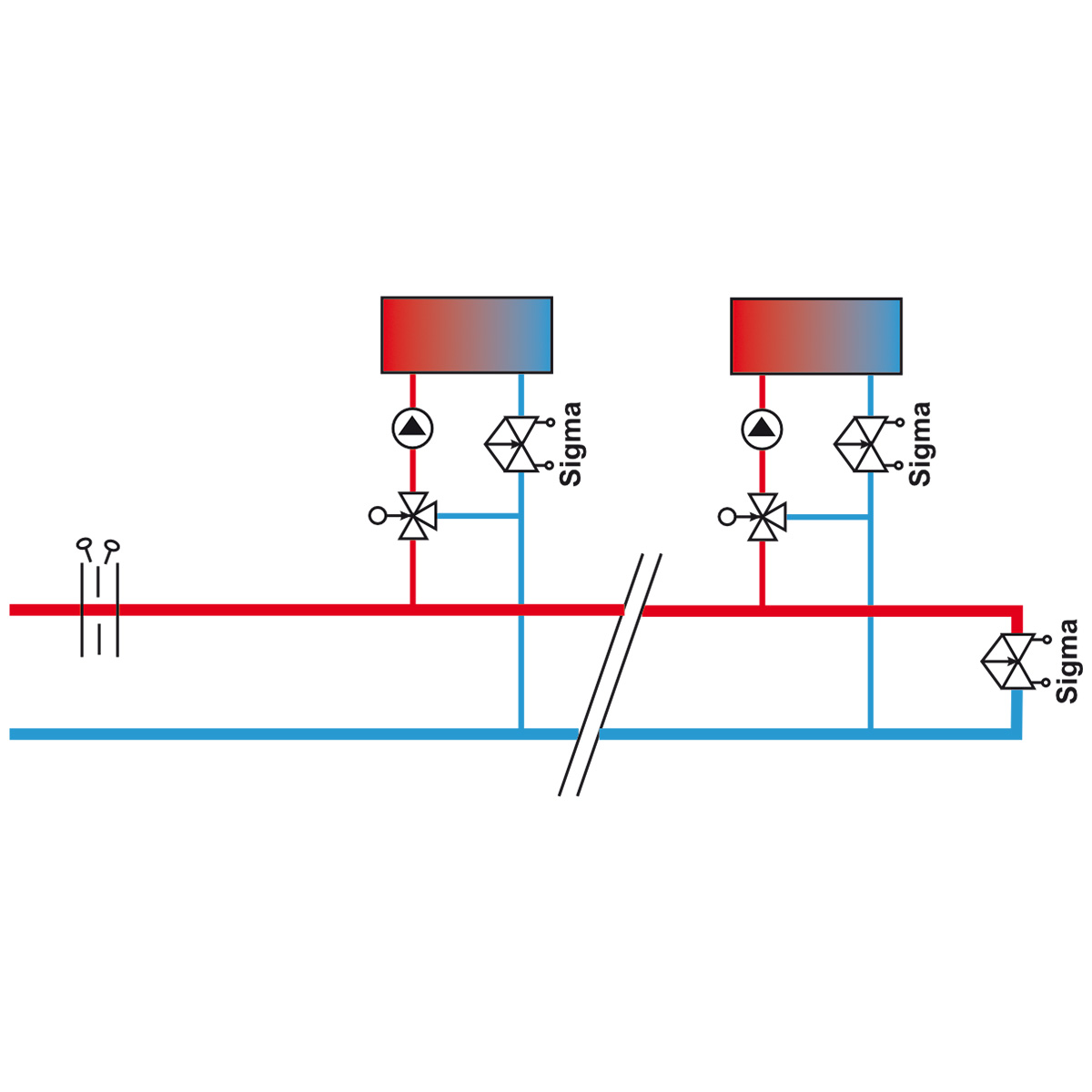

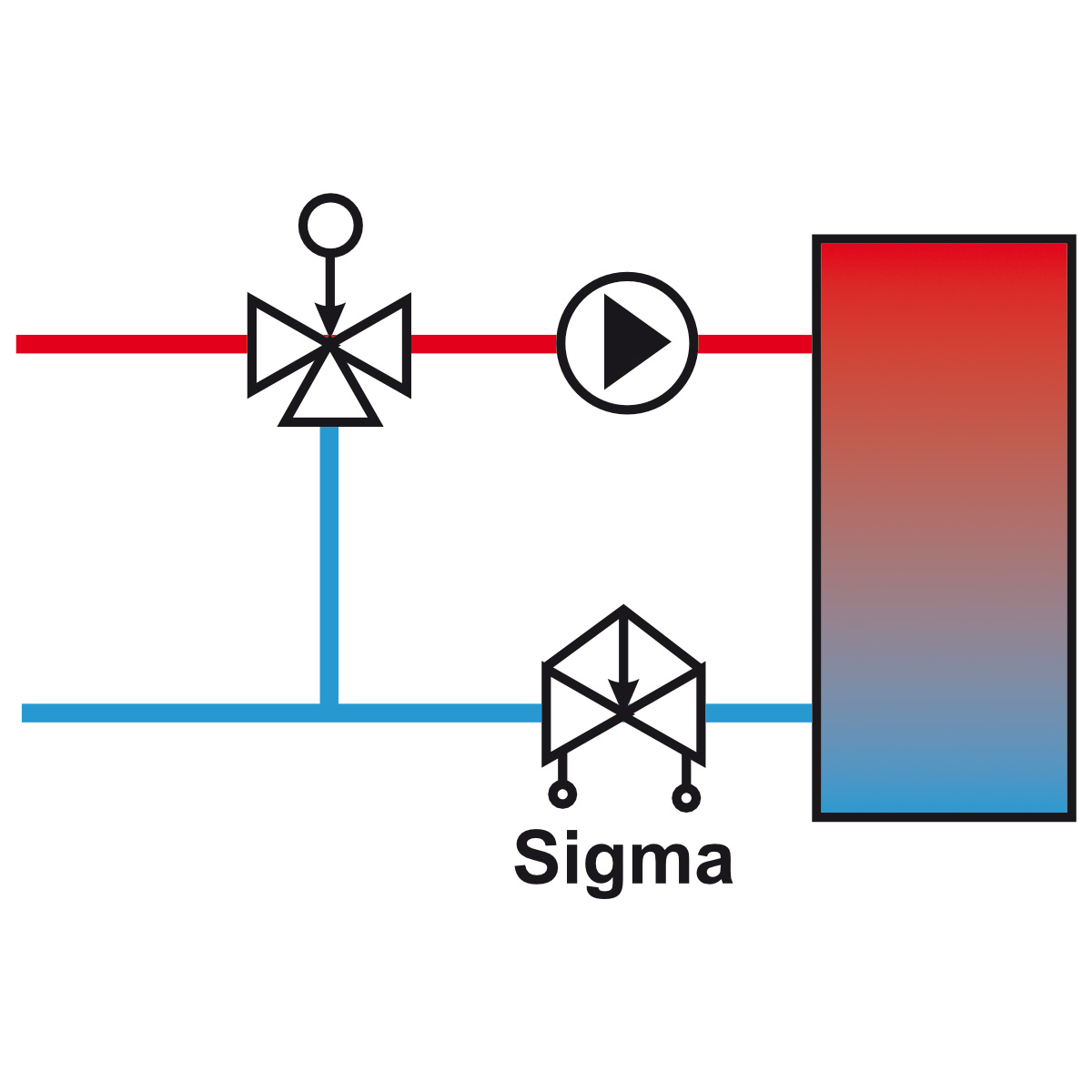

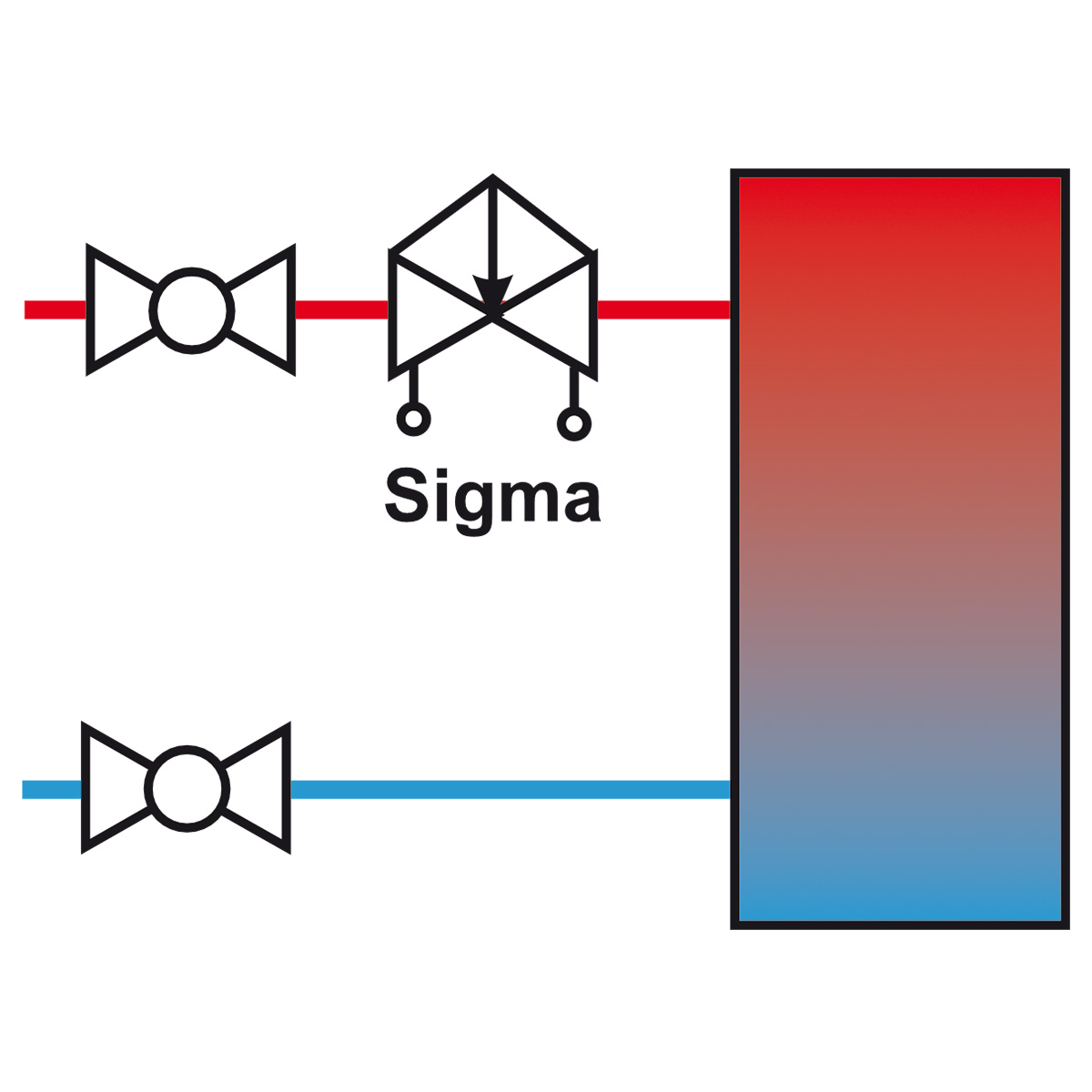

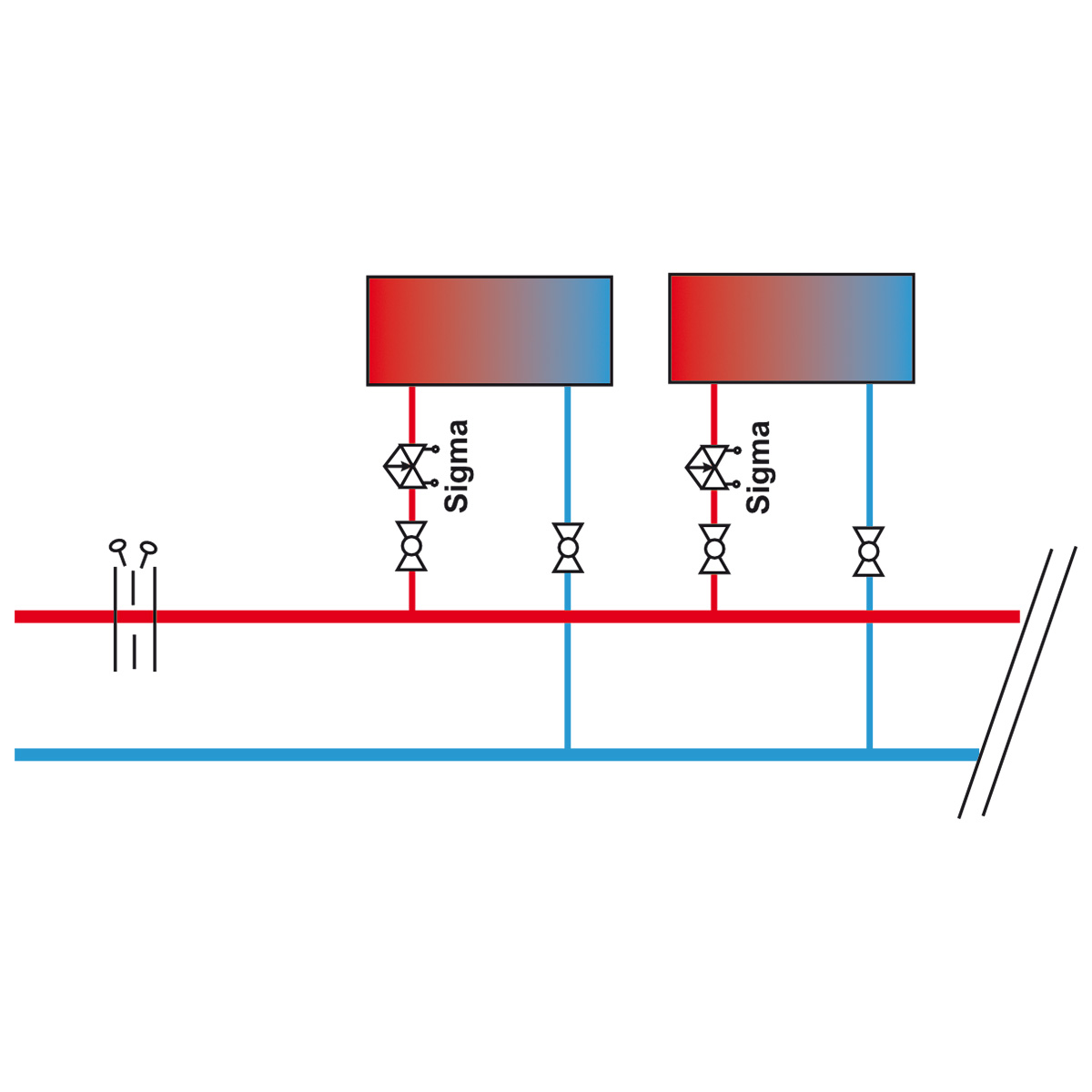

Typické použití

Běžné soustavy s konstantním průtokem
Postupně zprovozňované a nepravidelně provozované soustavy vytápění a chlazení - např. administrativní budova, kde jsou v provozu pouze části rozvodu chlazení budovy jen částečně obsazené nájemníky
Soustavy s “neznámými spotřebiči” - např. jednotlivé nájemní prostory obchodního centra, které nemusí být zprovozněny při jeho otevření; spotřebiče jsou následně instalovány dle potřeb konkrétního nájemce při postupném obsazování budovy
