Designová radiátorová sada VISION stranová - antracit, matný grafit

Designový radiátorový ventil osazený ruční hlavicí v sadě s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Ruční hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Ruční hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Desková otopná tělesa se spodním krajním připojením
Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením

antracit matný grafit

mosaz patina

matná zlatá

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití

Designová radiátorová sada VISION stranová - antracit, matný grafit

Poptat produkt

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH
Základní designová radiátorová sada Vision stranová levá, připojení Cu 15x1mm	antracit matný grafit	Vir05LCZ	2 804 Kč
Základní designová radiátorová sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Vir05LXZ	2 804 Kč
Základní designová radiátorová sada Vision stranová pravá, připojení Cu 15x1mm	antracit matný grafit	Vir05PCZ	2 804 Kč
Základní designová radiátorová sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Vir05PXZ	2 804 Kč
Kompletní designová radiátorová sada Vision stranová levá, připojení Cu 15x1mm	antracit matný grafit	Vir05LCK	3 512 Kč
Kompletní designová radiátorová sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Vir05LXK	3 512 Kč
Kompletní designová radiátorová sada Vision stranová pravá, připojení Cu 15x1mm	antracit matný grafit	Vir05PCK	3 512 Kč
Kompletní designová radiátorová sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Vir05PXK	3 512 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

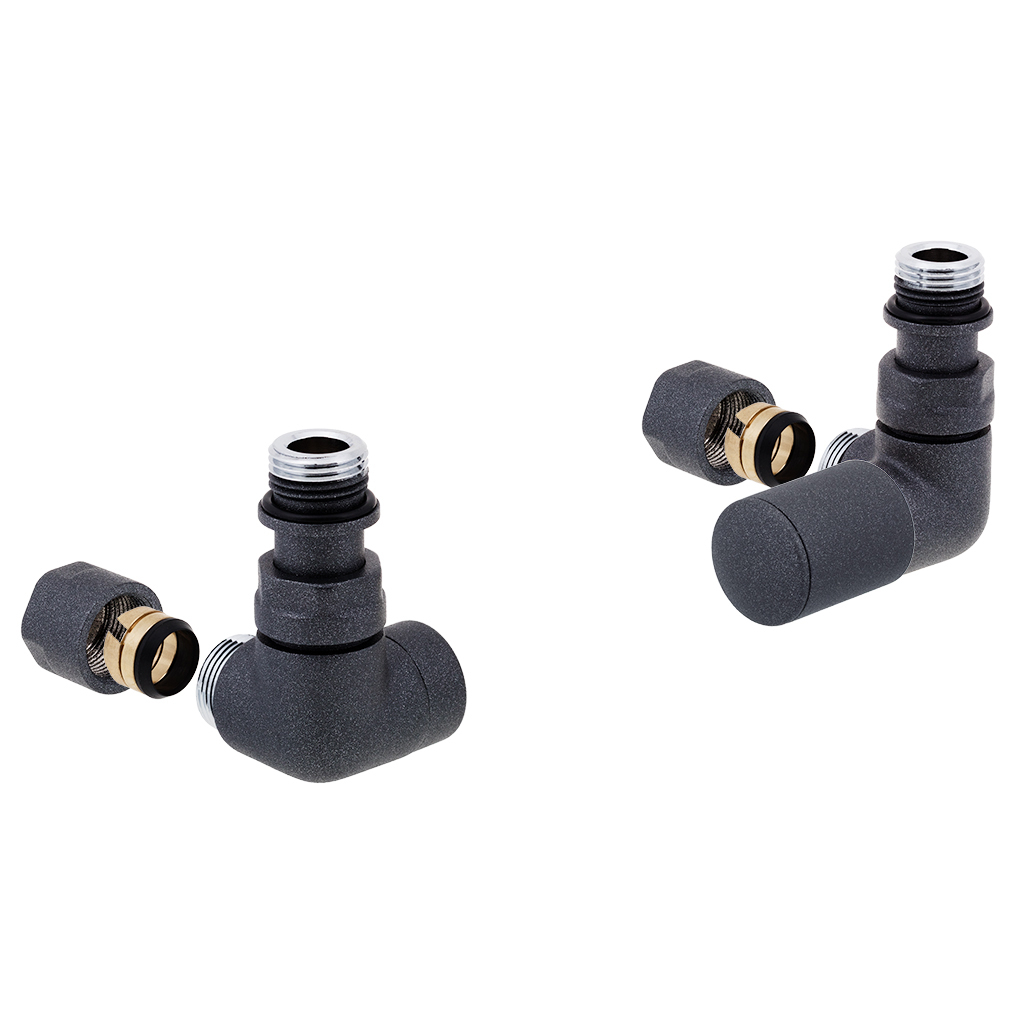

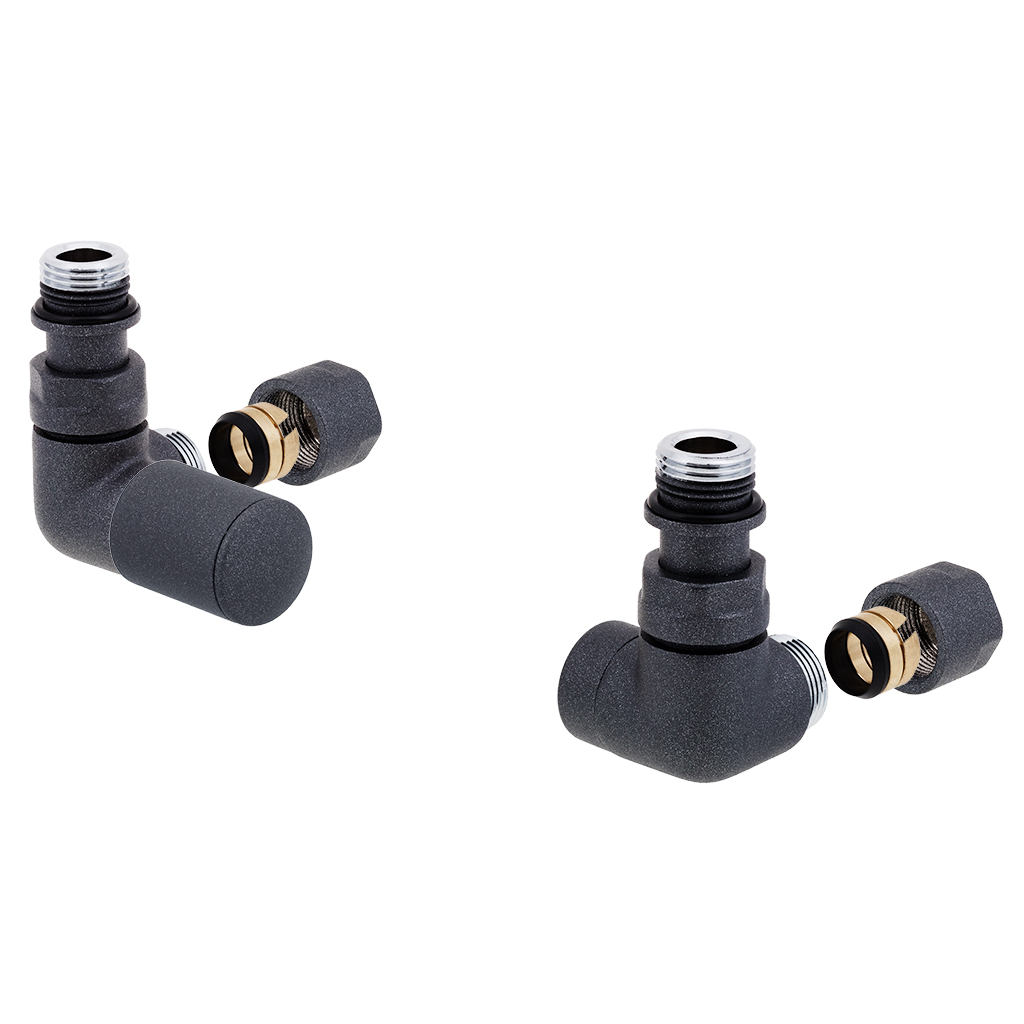

Základní sada obsahuje:

1x Radiátorový ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Ruční hlavici dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

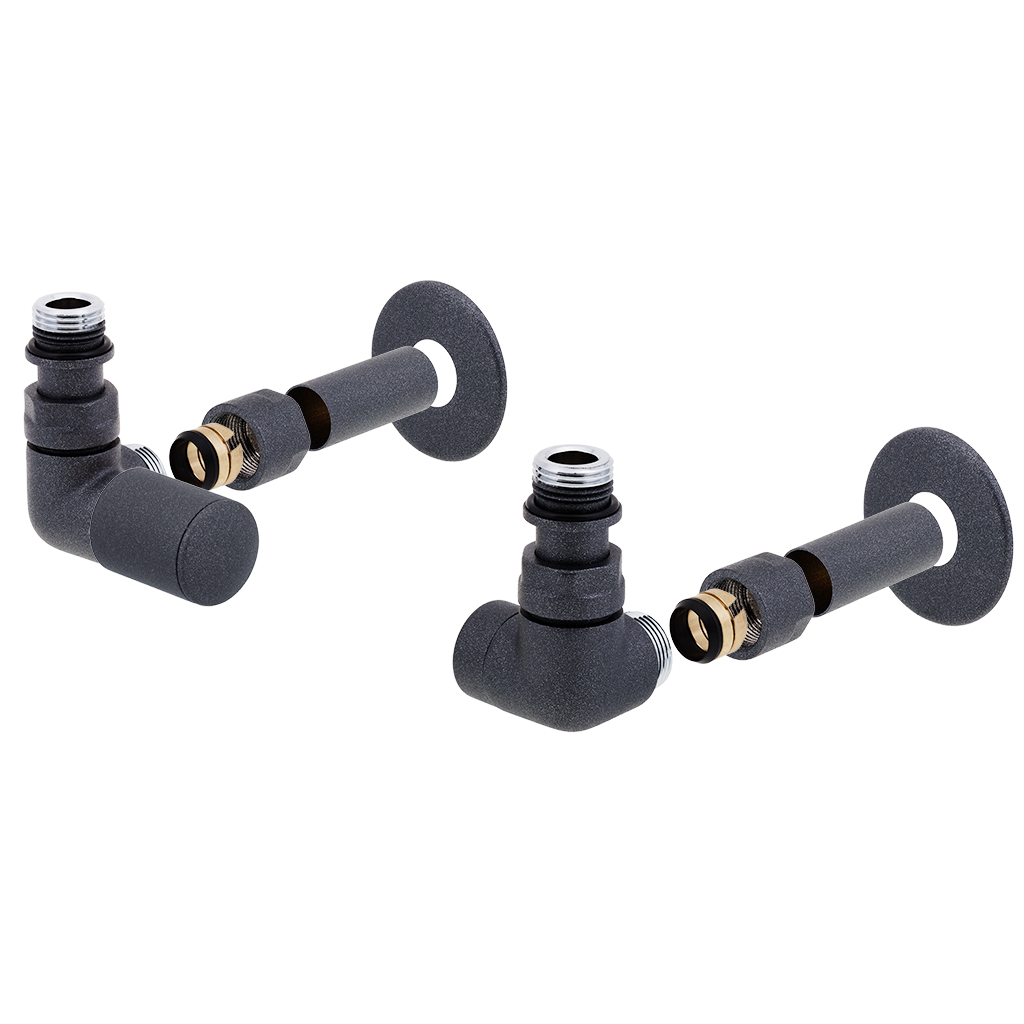

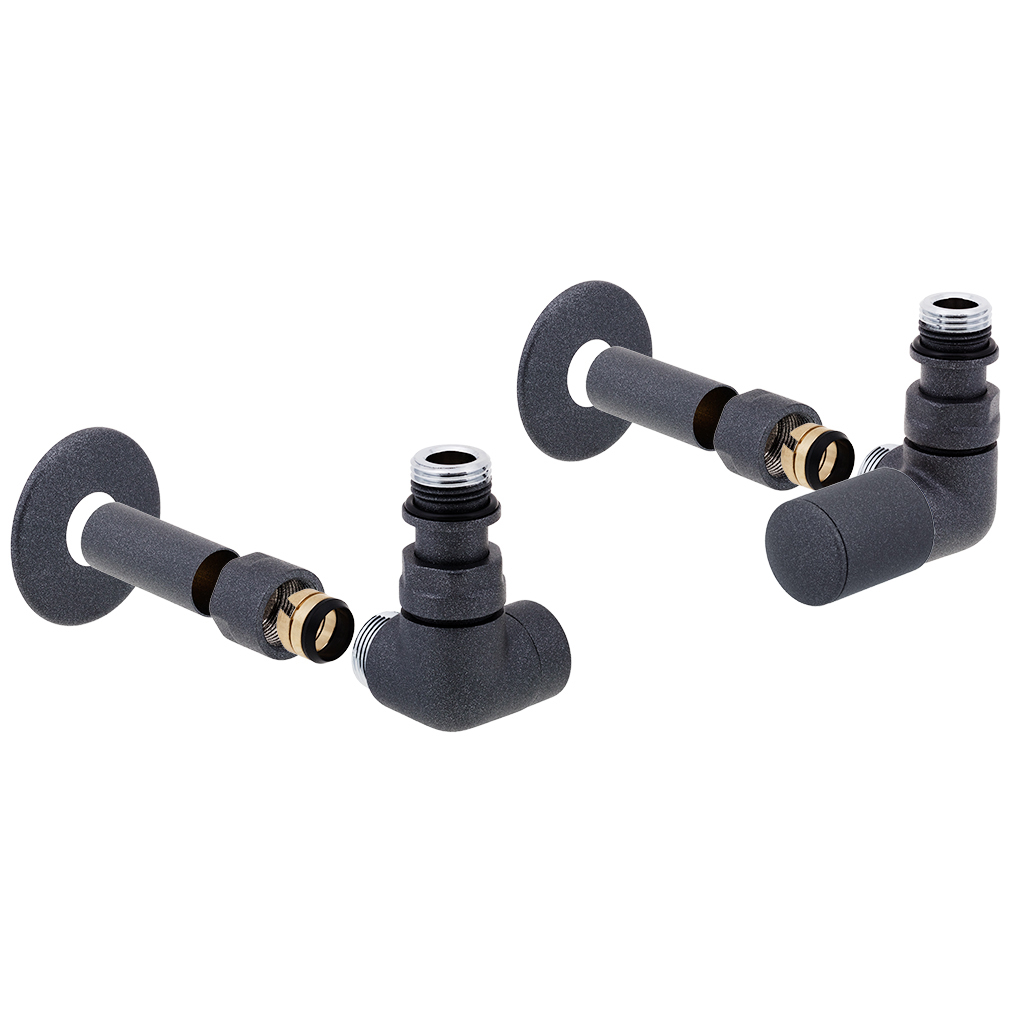

Kompletní sada obsahuje:

1x Radiátorový ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Ruční hlavici dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry

DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

20 kPa

Max. uzavírací diferenční tlak

60 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Designový radiátorový ventil osazený ruční hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu vytápění.

Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
Ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:

Designová radiátorová sada VISION stranová - antracit, matný grafit

Designová radiátorová sada VISION stranová - antracit, matný grafit

Designová radiátorová sada VISION stranová - antracit, matný grafit

Varianty

Popis

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Obvyklý způsob použití
