Designová sada UNICO RTL - lesklý chrom

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Pozor, nezaměňovat s termostatickým ventilem, který naleznete zde

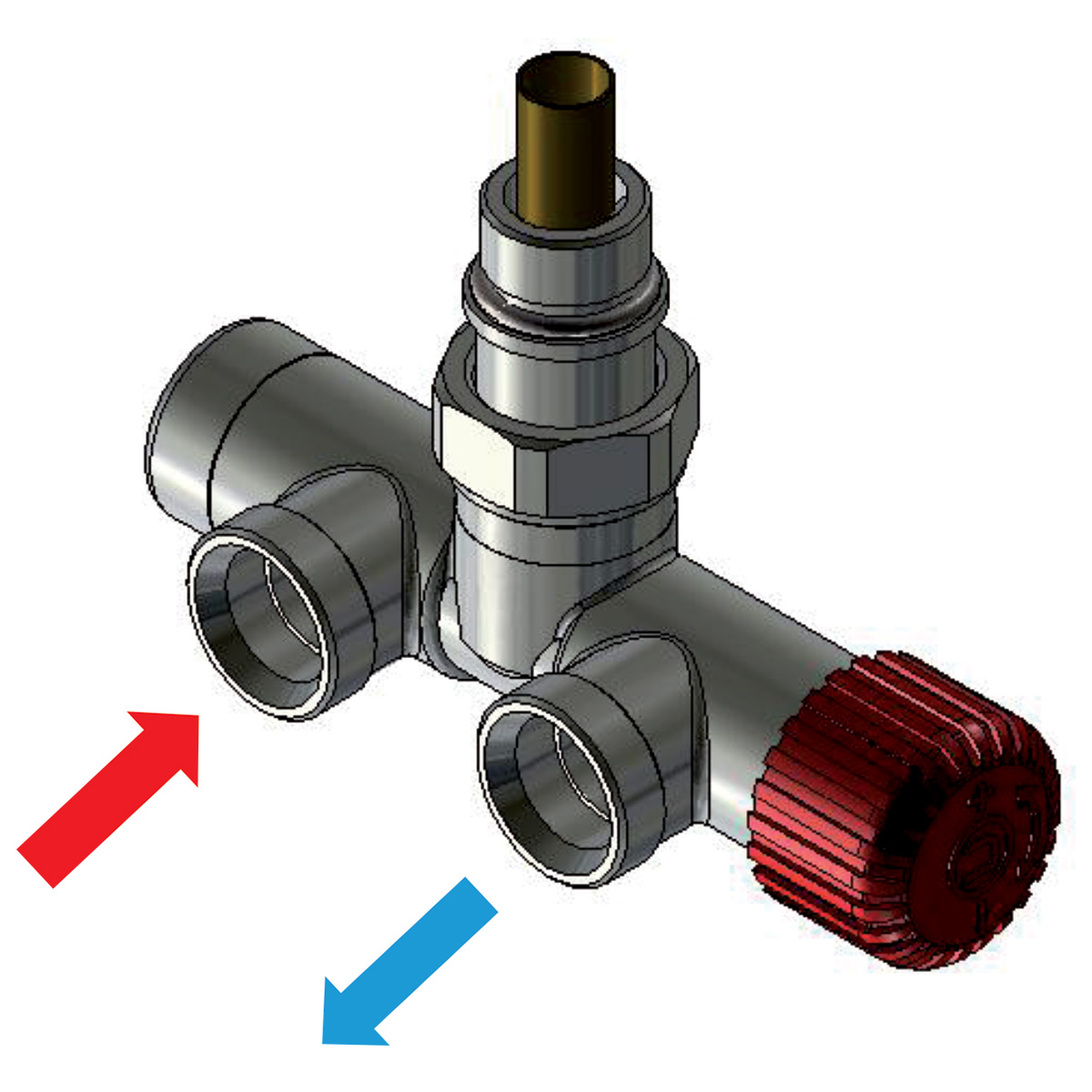

Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso

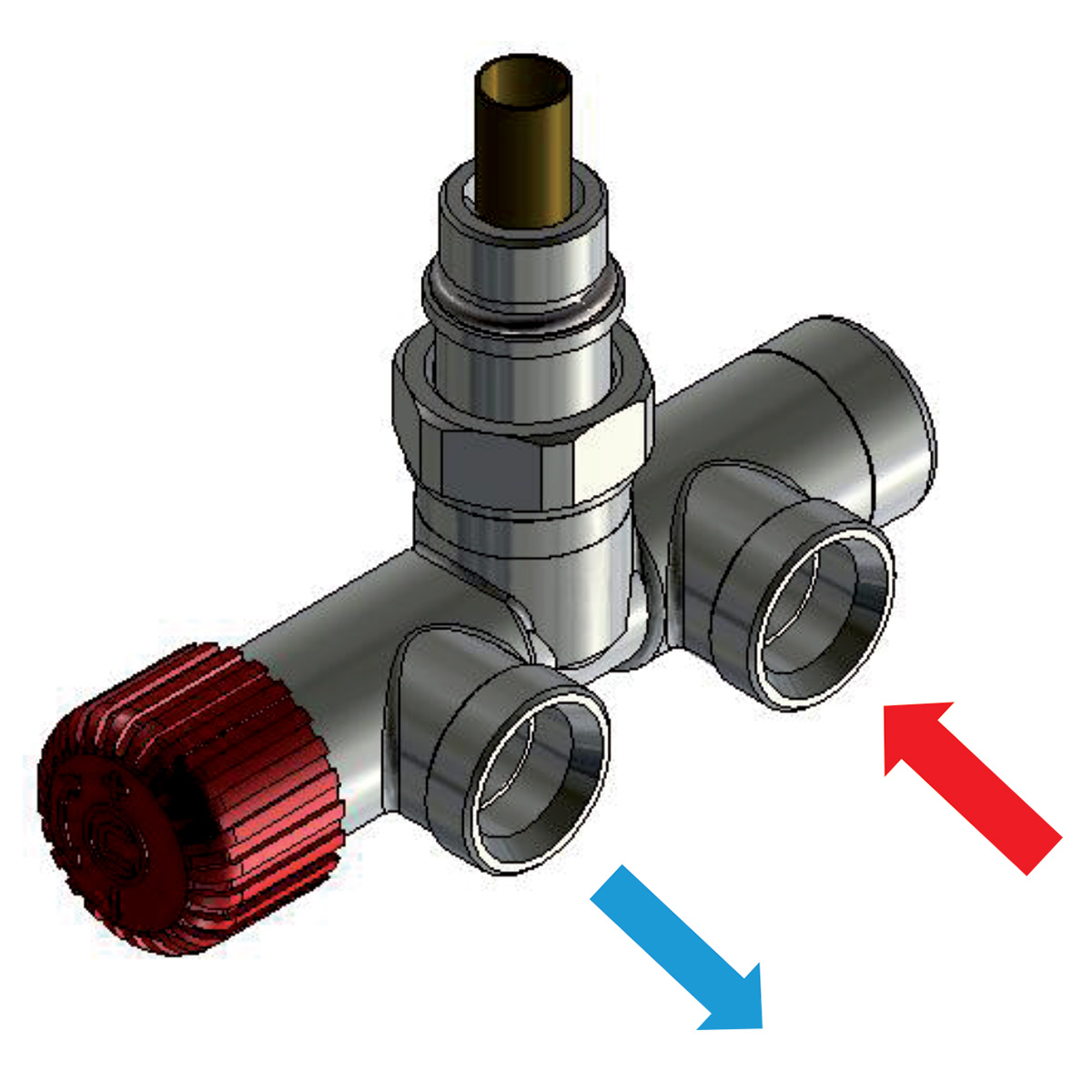

Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
Desková otopná tělesa s krajním připojením
Trubková koupelnová otopná tělesa (žebříky) s krajním připojením

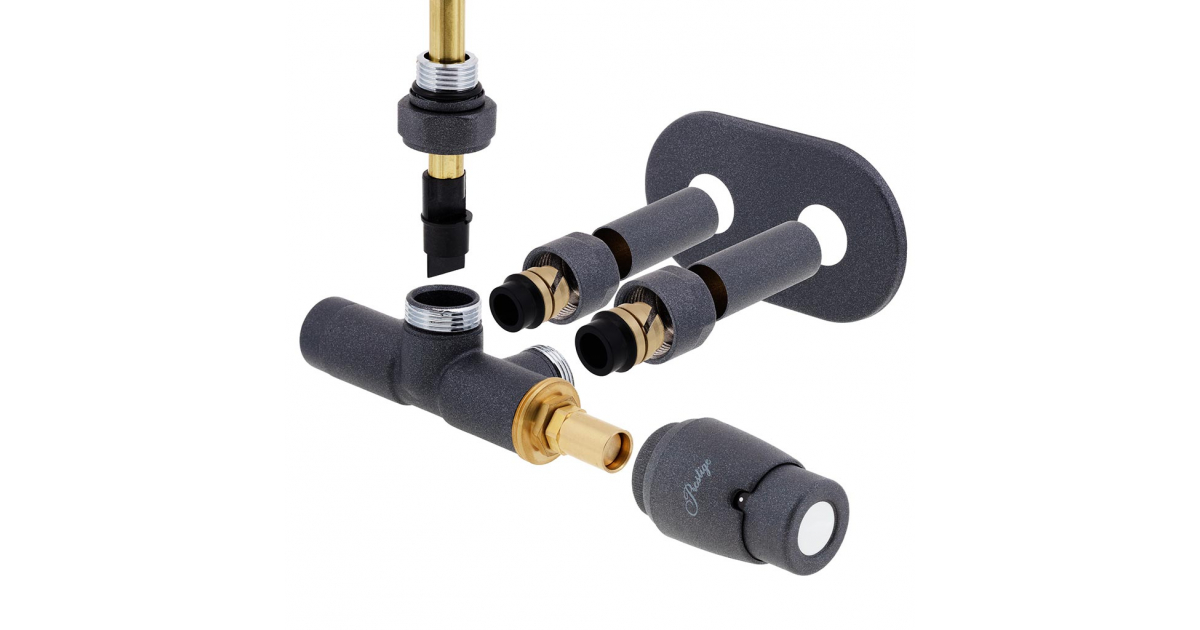

antracit matný grafit

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designová sada UNICO RTL - lesklý chrom

Poptat produkt

Ke stažení

Katalogový list Unico RTL (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH

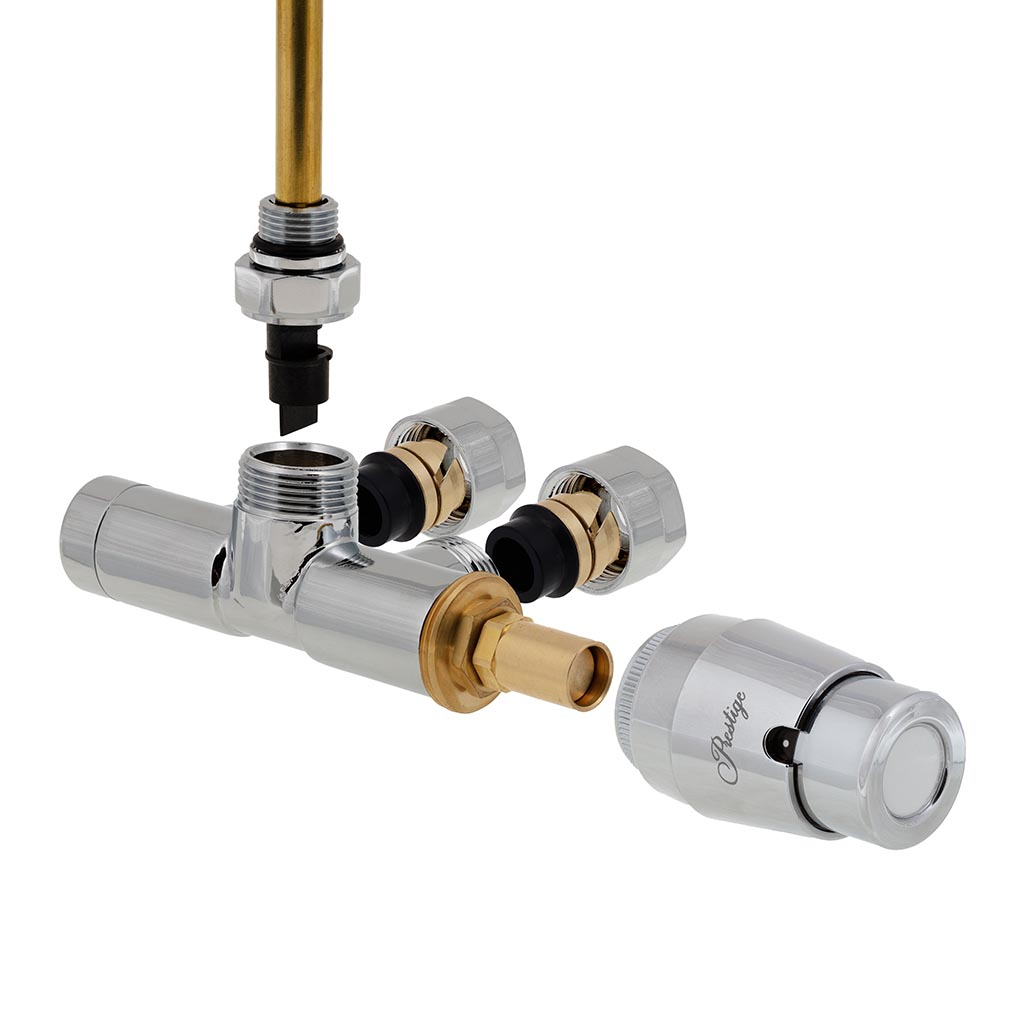

Základní designová sada Unico RTL levá, připojení Cu 15x1mm	lesklý chrom	RtlU02LCZ	3 363 Kč
Základní designová sada Unico RTL levá, připojení Pex-Al-Pex 16x2mm	lesklý chrom	RtlU02LXZ	3 363 Kč
Základní designová sada Unico RTL pravá, připojení Cu 15x1mm	lesklý chrom	RtlU02PCZ	3 363 Kč
Základní designová sada Unico RTL pravá, připojení Pex-Al-Pex 16x2mm	lesklý chrom	RtlU02PXZ	3 363 Kč

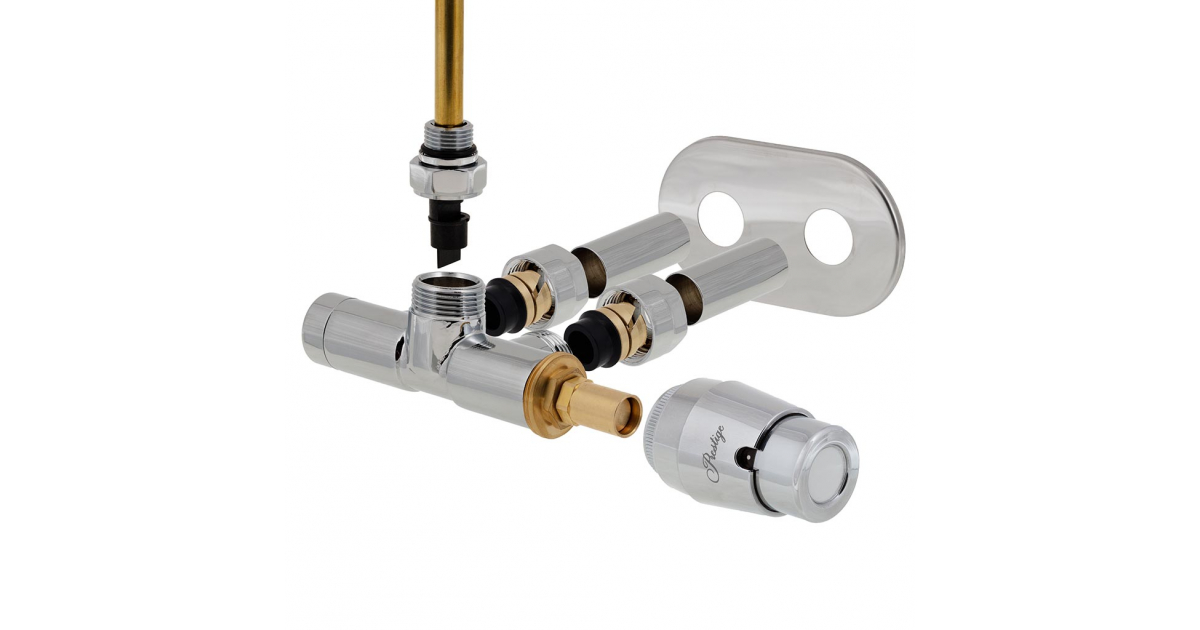

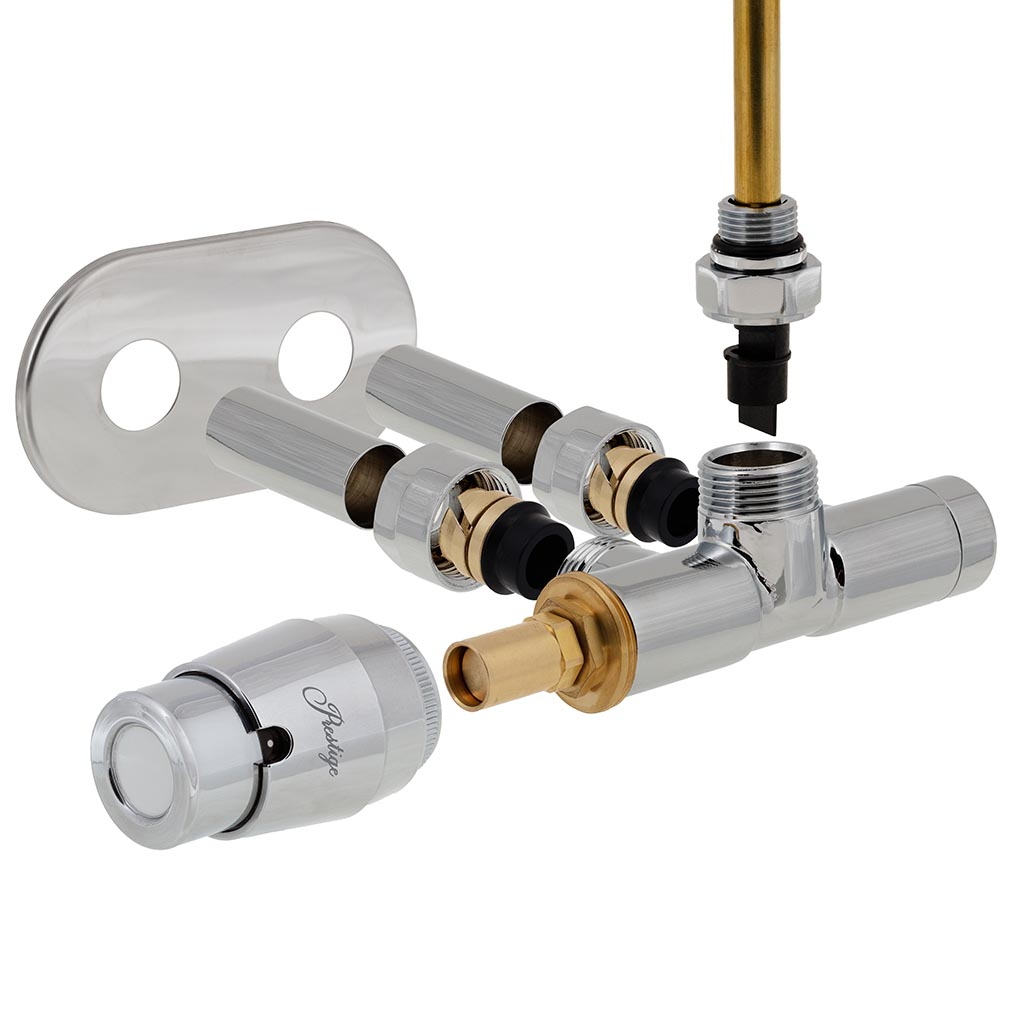

Kompletní designová sada Unico RTL levá, připojení Cu 15x1mm	lesklý chrom	RtlU02LCK	4 038 Kč
Kompletní designová sada Unico RTL levá, připojení Pex-Al-Pex 16x2mm	lesklý chrom	RtlU02LXK	4 038 Kč

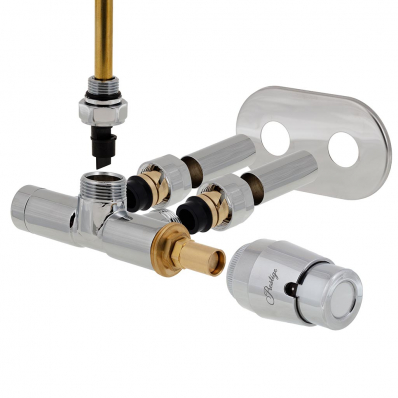

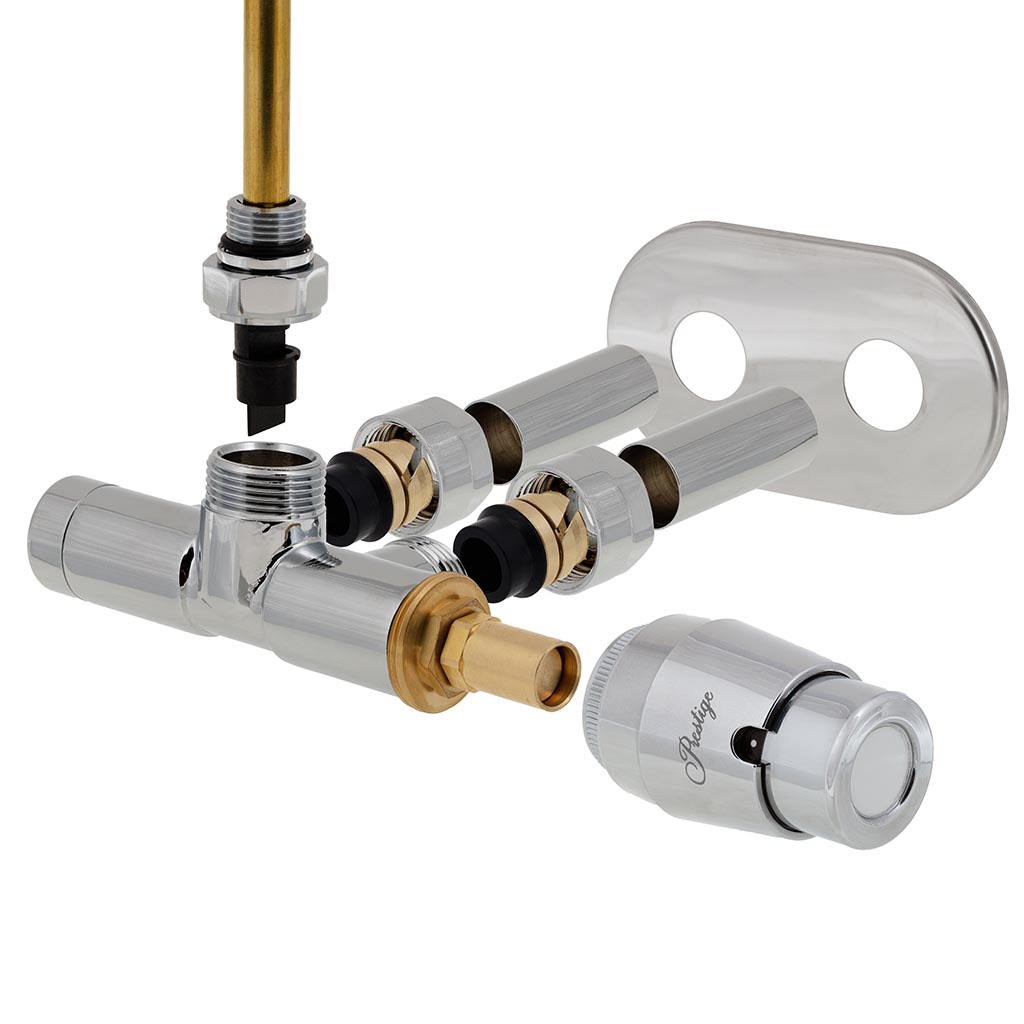

Kompletní designová sada Unico RTL pravá, připojení Cu 15x1mm	lesklý chrom	RtlU02PCK	4 038 Kč
Kompletní designová sada Unico RTL pravá, připojení Pex-Al-Pex 16x2mm	lesklý chrom	RtlU02PXK	4 038 Kč

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

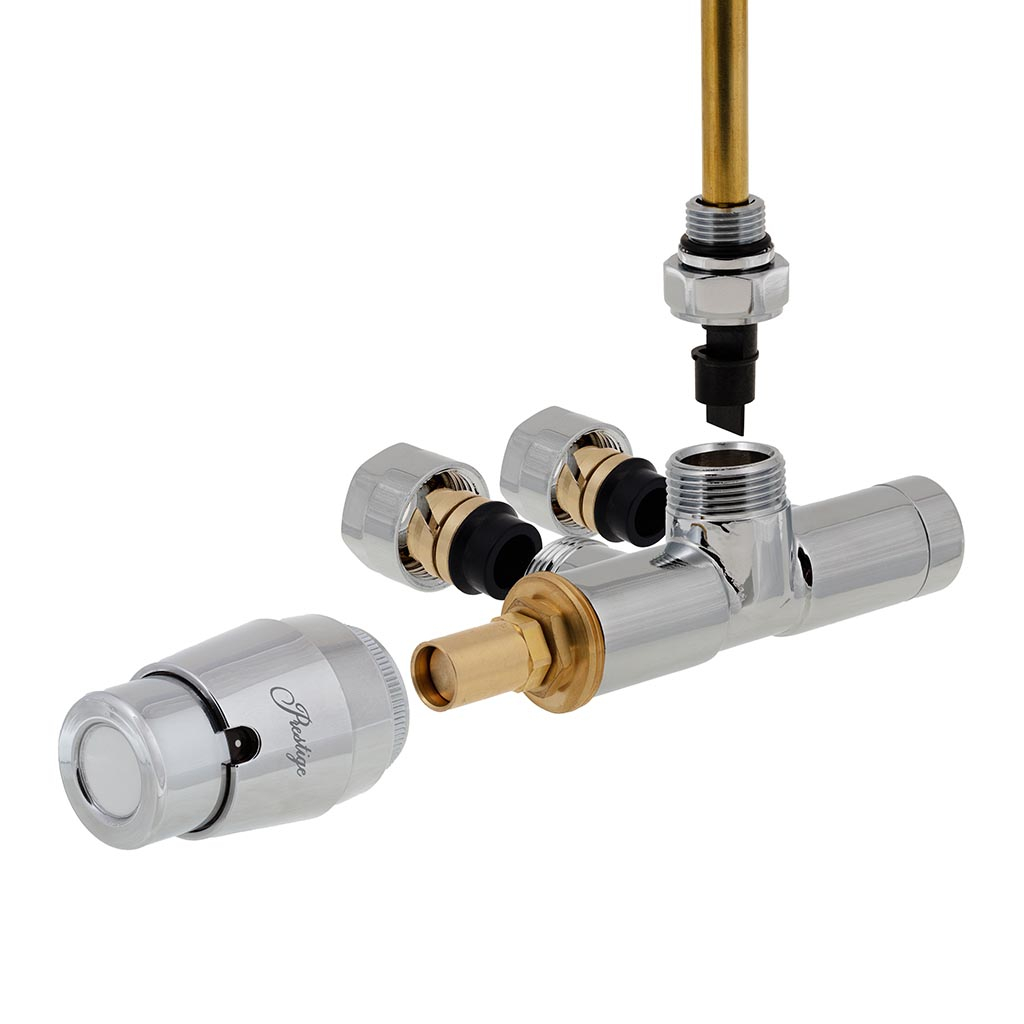

Součástí dodávky je RTL hlavice s teplotním rozsahem nastavení vratné vody 10-50°C se stejnou povrchovou úpravou jako RTL ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily UNICO RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

Desková otopná tělesa se spodním připojením s krajním spodním připojením
Trubková otopná tělesa (žebříky) s krajním spodním připojením

Funkce:

Připojení otopného tělesa k rozvodu
Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání

Rozměry

DN 15–20 / EK (eurokonus)

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

90 °C

Min. pracovní teplota

5 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Menší okruhy podlahového topení - cca 20 m²

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

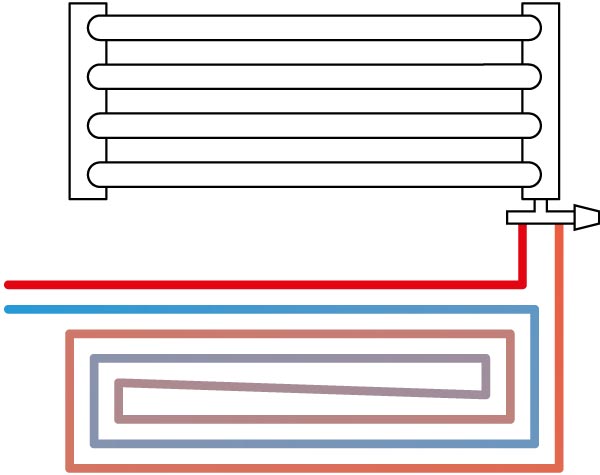

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.
