Designová sada VISION RTL PLUS středová - antracit matný grafit
Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa se středovým připojením / omezení vstupní teploty vody do okruhu podlahového vytápění v kombinaci s termostatickým ventilem s termostatickou hlavicí na vstupu do otopného tělesa.
Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
- Trubková koupelnová otopná tělesa (žebříky) se středovým připojením
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Designová sada VISION RTL PLUS středová - antracit matný grafit
Poptat produktVarianty
Varianta produktu | barva | Obj. číslo | Cena bez DPH | BIM | DWG |
---|---|---|---|---|---|

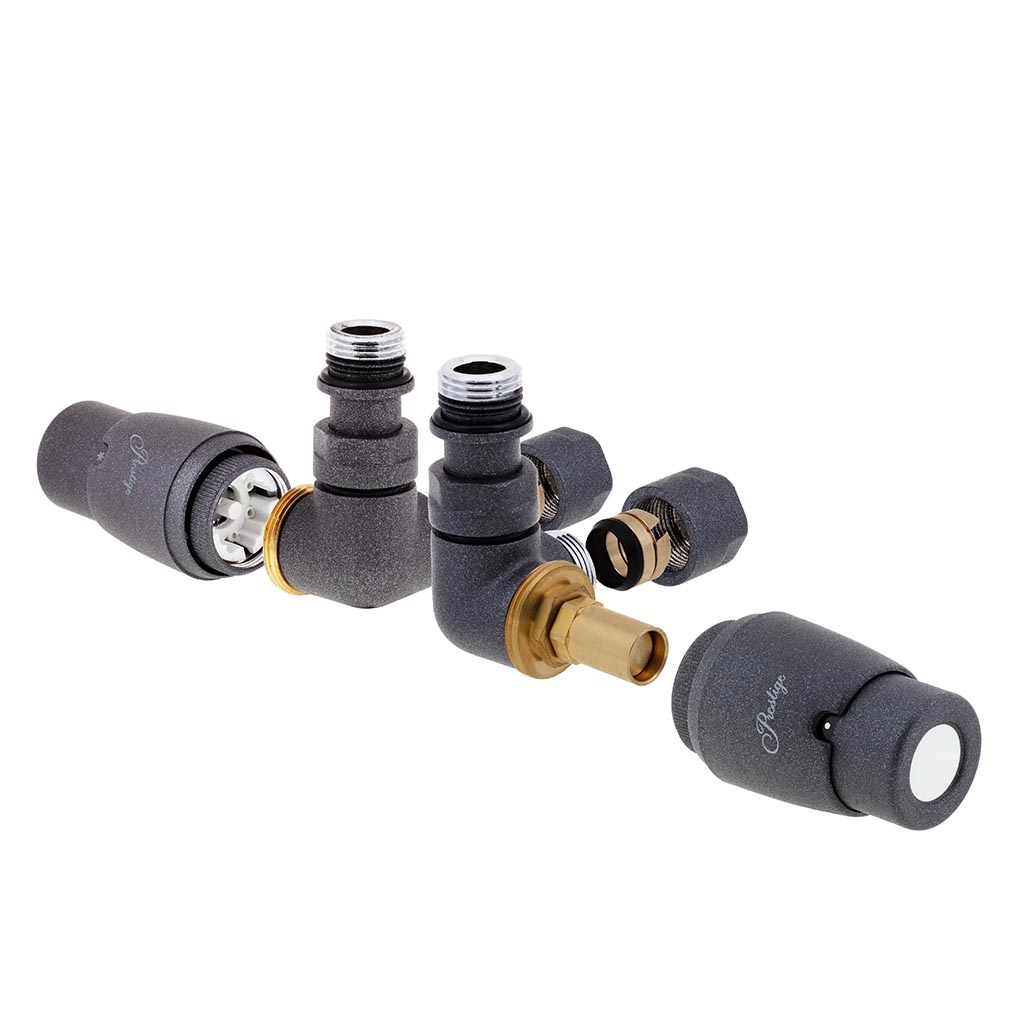

Základní designová sada Vision RTL PLUS středová levá, připojení Cu 15x1mm | antracit matný grafit | RtlV+05PCZ | 3 791 Kč | ||
Základní designová sada Vision RTL PLUS středová levá, připojení Pex-Al-Pex 16x2mm | antracit matný grafit | RtlV+05PXZ | 3 791 Kč | ||

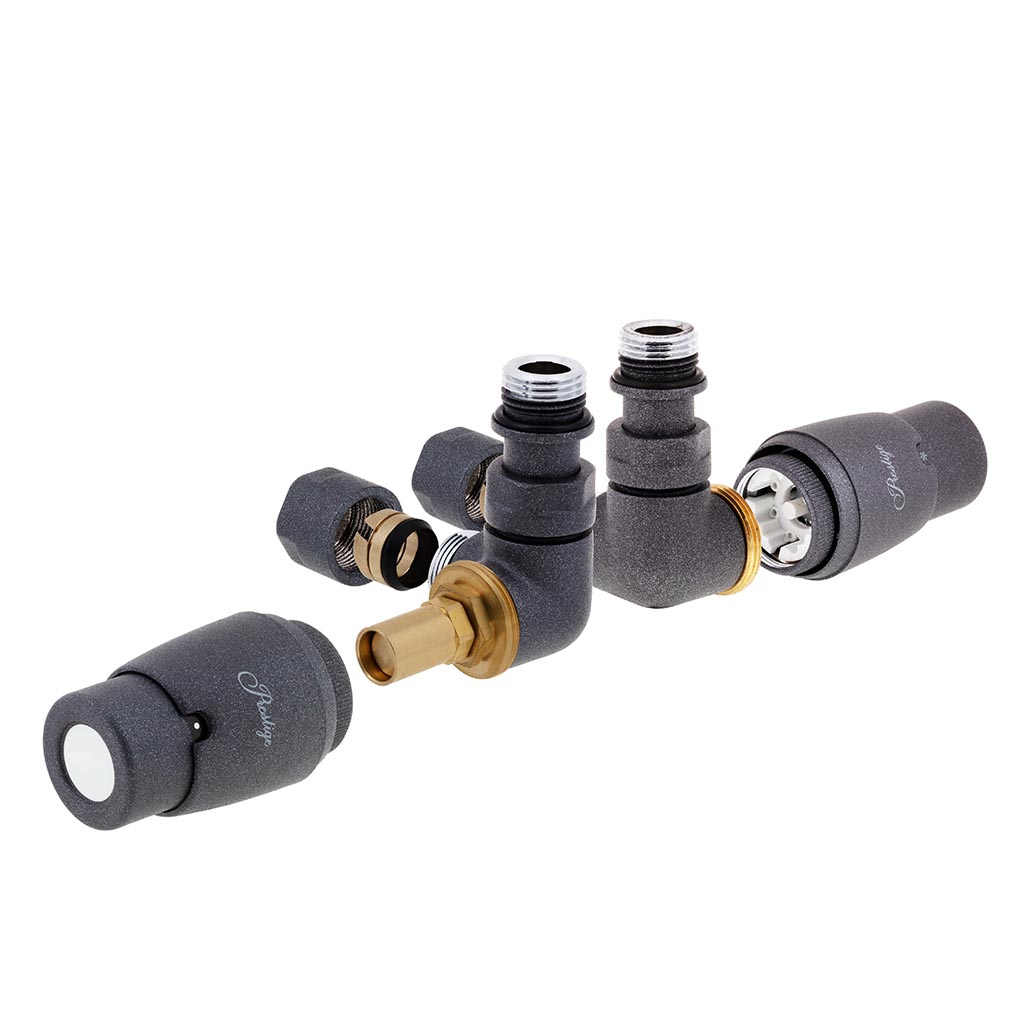

Základní designová sada Vision RTL PLUS středová pravá, připojení Cu 15x1mm | antracit matný grafit | RtlV+05LCZ | 3 791 Kč | ||
Základní designová sada Vision RTL PLUS středová pravá připojení Pex-Al-Pex 16x2mm | antracit matný grafit | RtlV+05LXZ | 3 791 Kč | ||

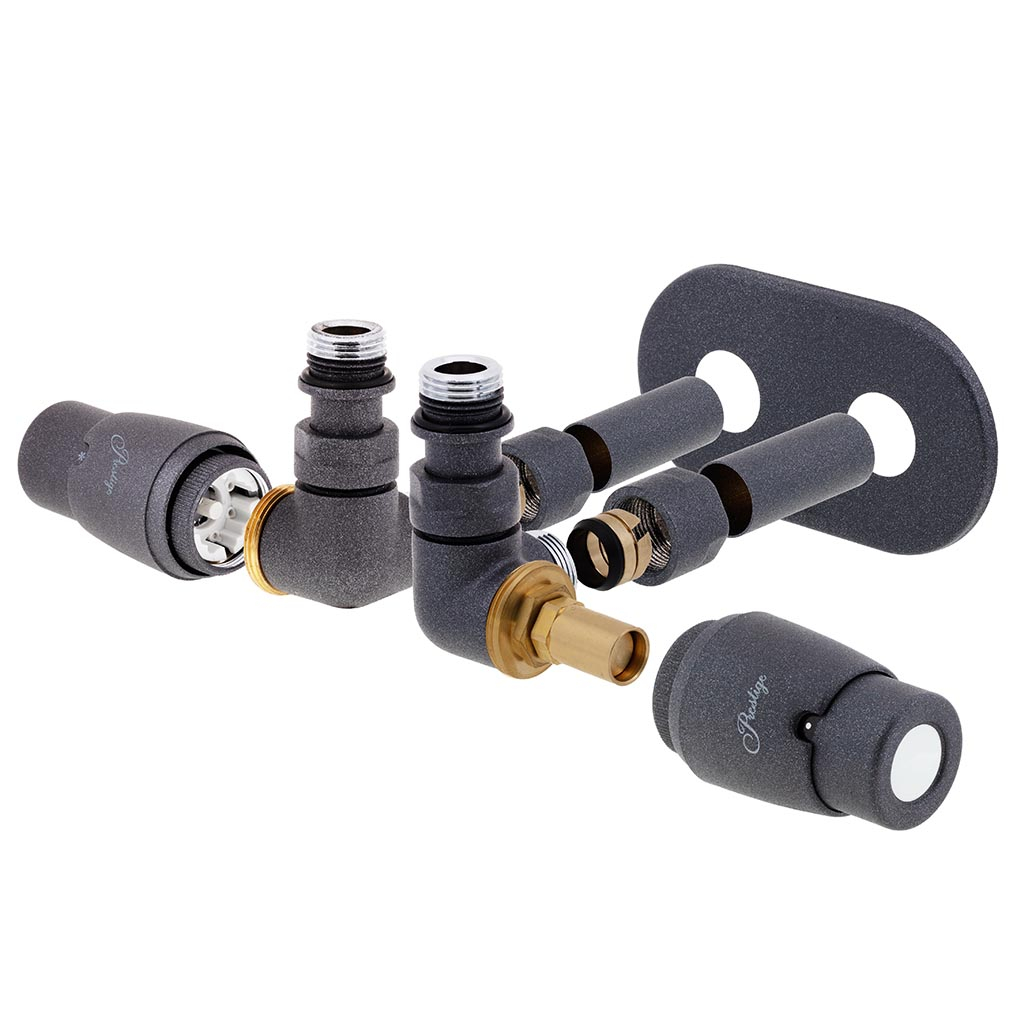

Kompletní designová sada Vision RTL PLUS středová levá, připojení Cu 15x1mm | antracit matný grafit | RtlV+05PCS | 4 756 Kč | ||
Kompletní designová sada Vision RTL PLUS středová levá, připojení Pex-Al-Pex 16x2mm | antracit matný grafit | RtlV+05PXS | 4 756 Kč | ||

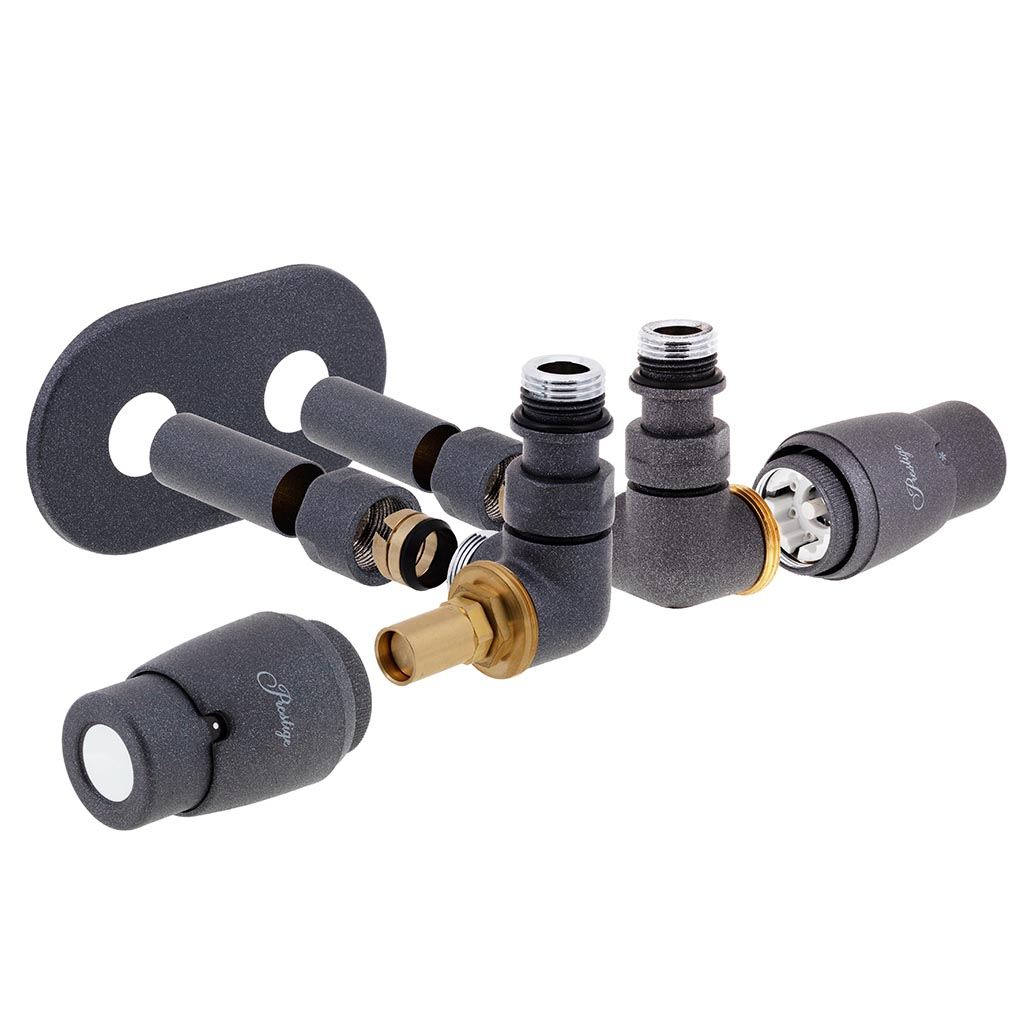

Kompletní designová sada Vision RTL PLUS středová pravá, připojení Cu 15x1mm | antracit matný grafit | RtlV+05LCS | 4 756 Kč | ||
Kompletní designová sada Vision RTL PLUS středová pravá připojení Pex-Al-Pex 16x2mm | antracit matný grafit | RtlV+05LXS | 4 756 Kč |
Popis
RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.
Součástí dodávky je RTL hlavice s teplotním rozsahem nastavení vratné vody 10-50°C se stejnou povrchovou úpravou jako RTL ventil i termostatický ventil s termostatickou hlavicí na vstupu do tělesa a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.
Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL sary VISION RTL PLUS vhodné do prostor s vysokými nároky na design, zejména do koupelen.
Oblast použití:
- Trubková otopná tělesa (žebříky) se středovým připojením
Funkce:
- Připojení otopného tělesa k rozvodu
- Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
-
Regulace výkonu otopného tělesa změnou průtoku
-
Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
- Uzavírání
Rozměry | DN 15 | ||||||
---|---|---|---|---|---|---|---|
Jmenovitý tlak | PN 10 | ||||||
Max. pracovní diferenční tlak | 25 kPa | ||||||
Max. uzavírací diferenční tlak | 100 kPa | ||||||
Max. pracovní teplota | 90 °C | ||||||
Min. pracovní teplota | 5 °C | ||||||
Materiál |
| ||||||
Povrchová úprava | galvanické pokovení / prášková barva |
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Menší okruhy podlahového topení - cca 20 m2
- Koupelnová trubková otopná tělesa - žebříky
Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění
RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.
Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso
