Designová termostatická sada INTEGRA stranová - černá lesklá
Designová termostatická sada INTEGRA stranová - černá lesklá
Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se spodním stranovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).
Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.
Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny
- Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Designová termostatická sada INTEGRA stranová - černá lesklá
Poptat produktKe stažení
Varianty
| Varianta produktu | barva | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Základní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm | lesklá černá | Inn13LCZ | 4 149 Kč | ||
| Základní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm | lesklá černá | Inn13LXZ | 4 149 Kč | ||
| Základní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm | lesklá černá | Inn13PCZ | 4 149 Kč | ||
| Základní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm | lesklá černá | Inn13PXZ | 4 149 Kč | ||
| Kompletní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm | lesklá černá | Inn13LCK | 4 879 Kč | ||
| Kompletní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm | lesklá černá | Inn13LXK | 4 879 Kč | ||
| Kompletní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm | lesklá černá | Inn13PCK | 4 879 Kč | ||
| Kompletní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm | lesklá černá | Inn13PXK | 4 879 Kč |
Popis
Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

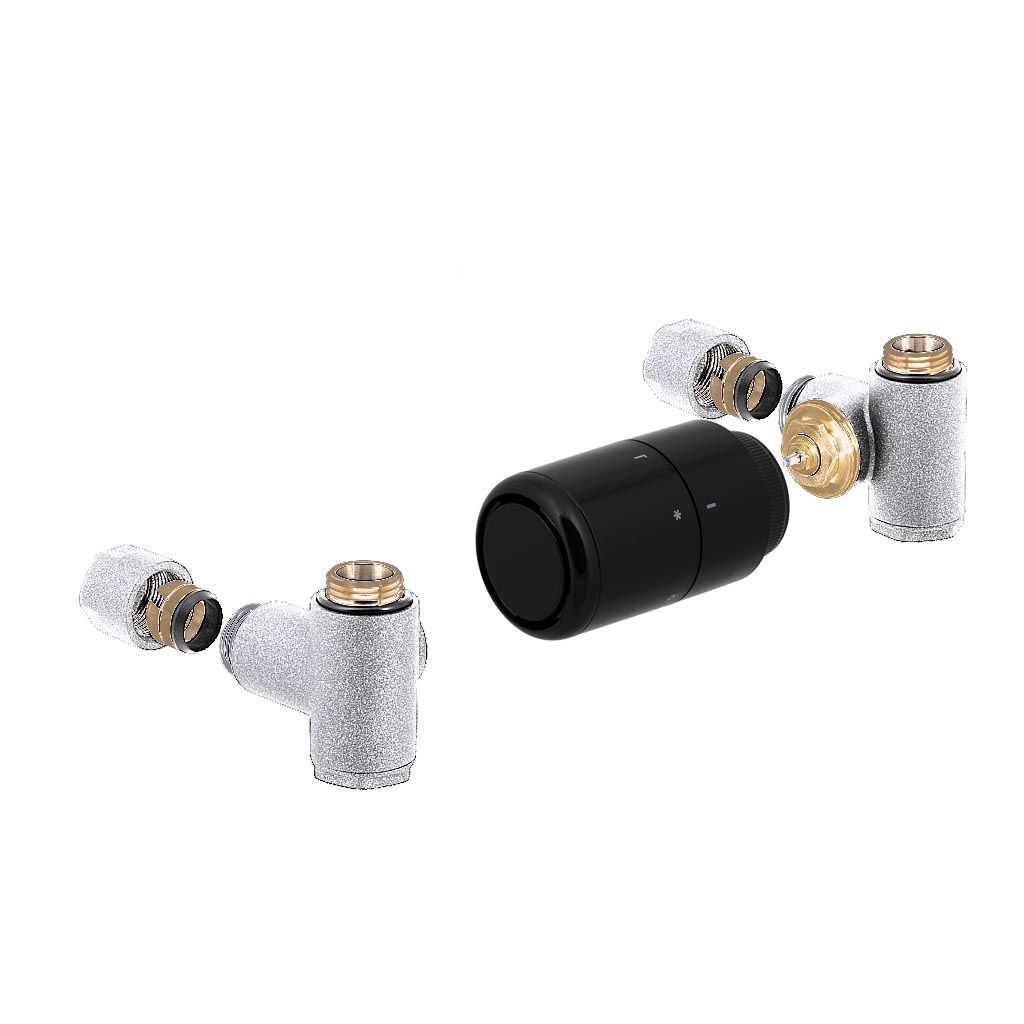

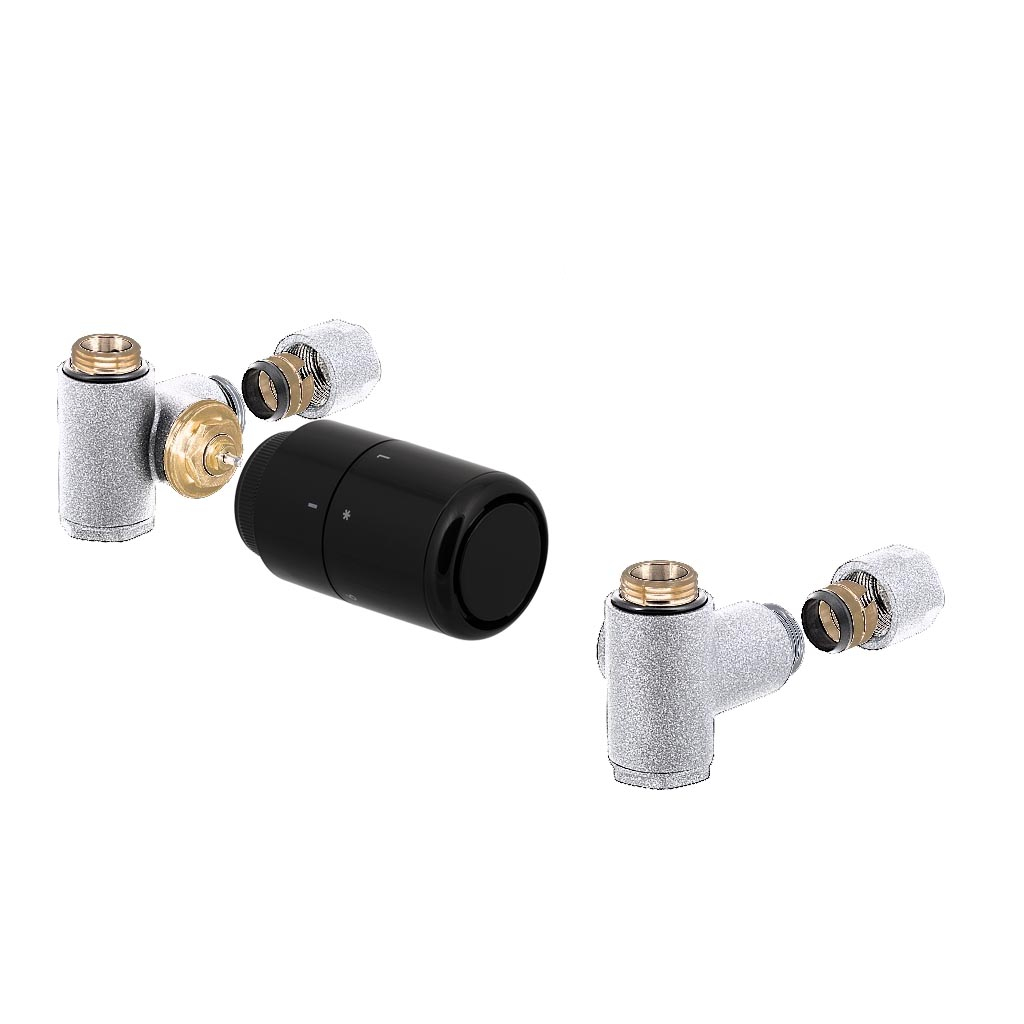

Základní sada obsahuje:
1x Ventil Integra dané barvy
1x Regulační šroubení Integra dané barvy
1x Termostatickou hlavici Tukan dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

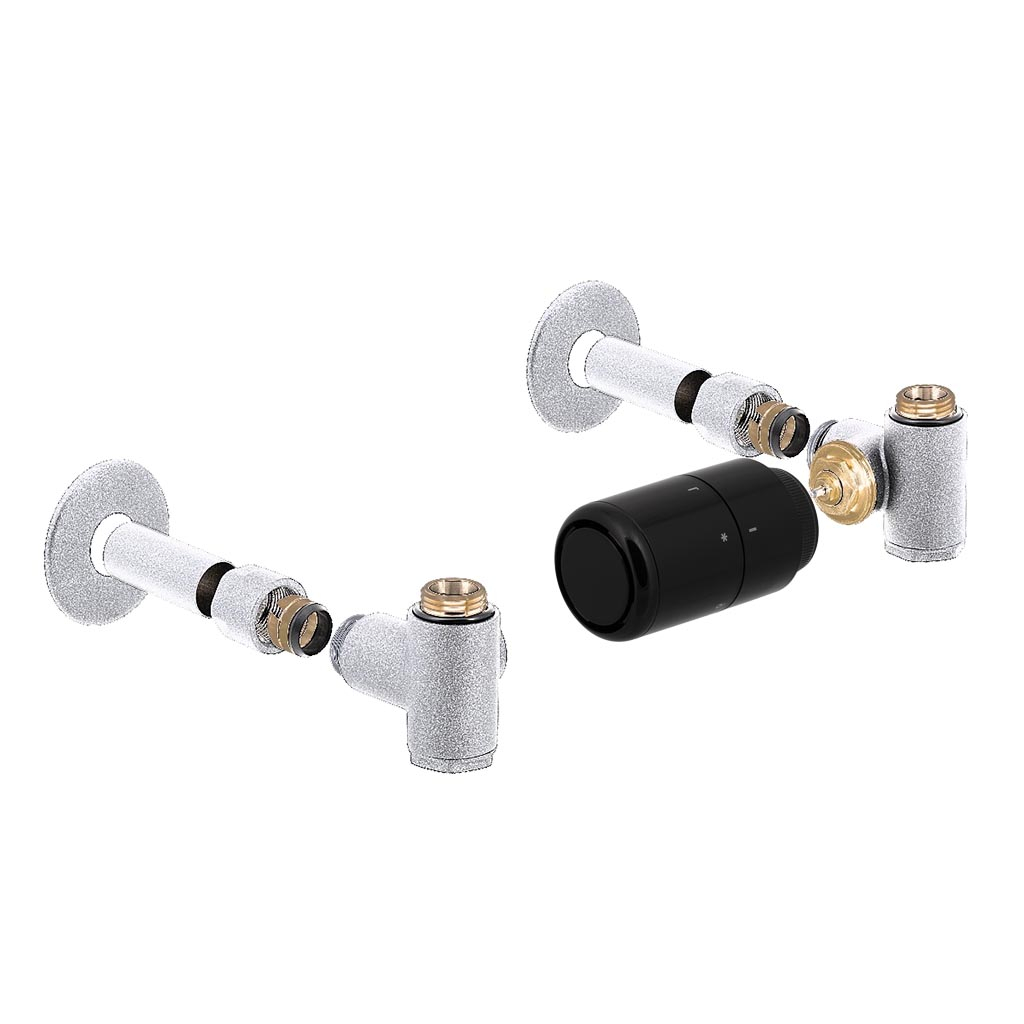

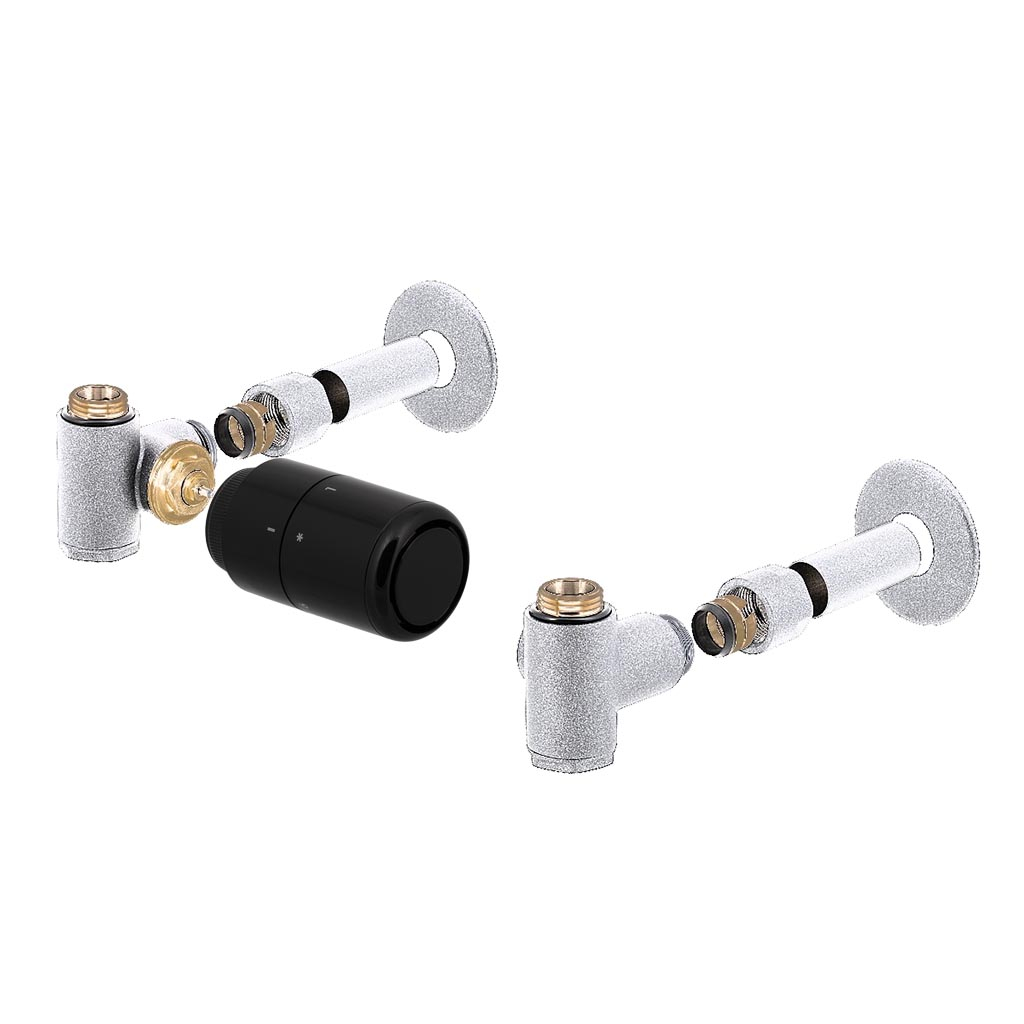

Kompletní sada obsahuje:
1x Ventil Integra dané barvy
1x Regulační šroubení Integra dané barvy
1x Termostatickou hlavici Tukan dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm
2x Krytku průchodu stěnou nebo podlahou v dané barvě
2x Krytku dopojovací trubky v dané barvě
| Rozměry | DN 15 / svěrná spojka Pex-Al-Pex 16×2 DN 15 / svěrná spojka Cu 15×1 | ||||||
|---|---|---|---|---|---|---|---|
| Jmenovitý tlak | PN 10 | ||||||
| Max. pracovní diferenční tlak | 20 kPa | ||||||
| Max. uzavírací diferenční tlak | 60 kPa | ||||||
| Max. pracovní teplota | 120 °C | ||||||
| Min. pracovní teplota | 0 °C | ||||||
| Materiál |
| ||||||
| Povrchová úprava | galvanické pokovení / prášková barva |
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Koupelnová trubková otopná tělesa - žebříky s požadavkem na osazení elektrické topné tyče
Obvyklý způsob použití
Designový termostatický ventil osazený termostatickou hlavicí a regulační šroubení INTEGRA slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu vytápění a současně přímé instalaci elektrická topné tyče do tělesa.
- Kvalitní povrchová úprava v jedné z dvanácti dostupných barev a velmi snadné osazení topné tyče umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
- Termostatický ventil ovládaný termostatickou hlavicí Tukan umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
- Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
- Užitečnou funkcí je možnost uzavření při výměně otopného tělesa nebo dodatečné instalaci topné tyče do tělesa, a to bez nutnosti vypouštění hlavního rozvodu.
Připojení na rozvod vytápění:
