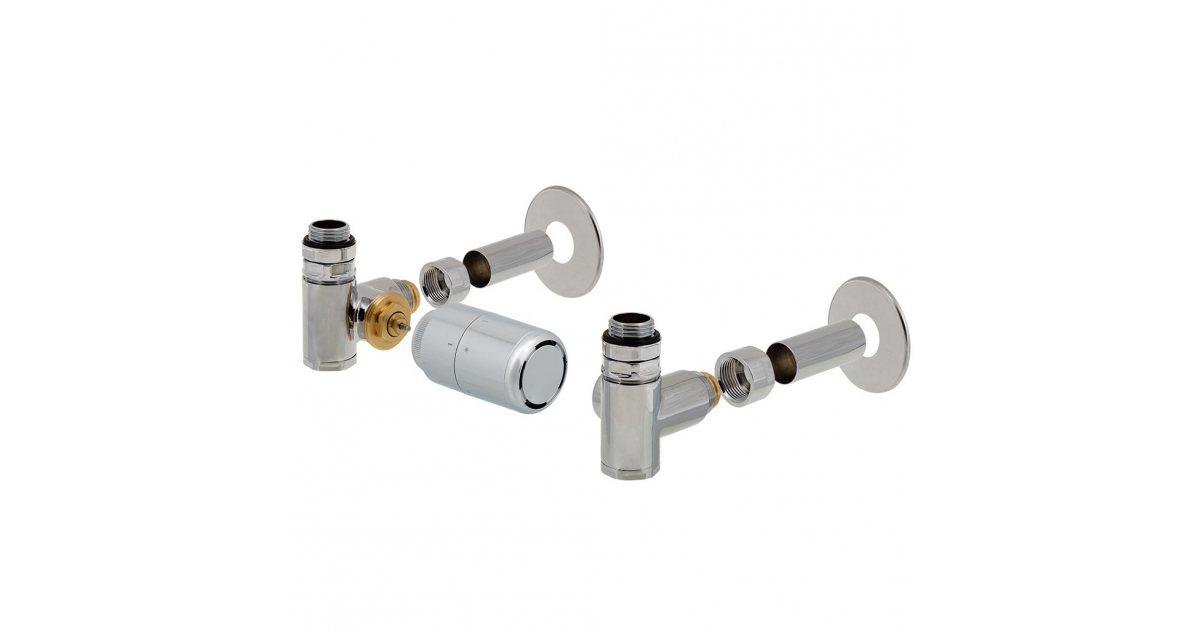

Designová termostatická sada INTEGRA stranová - lesklý chrom
Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se spodním stranovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

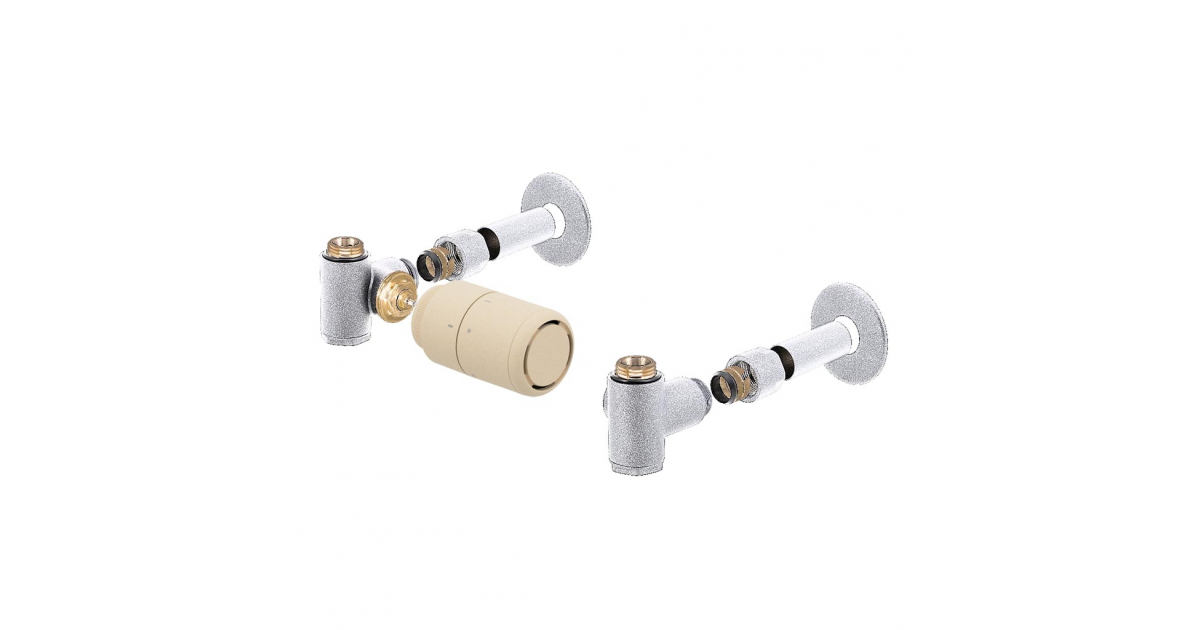

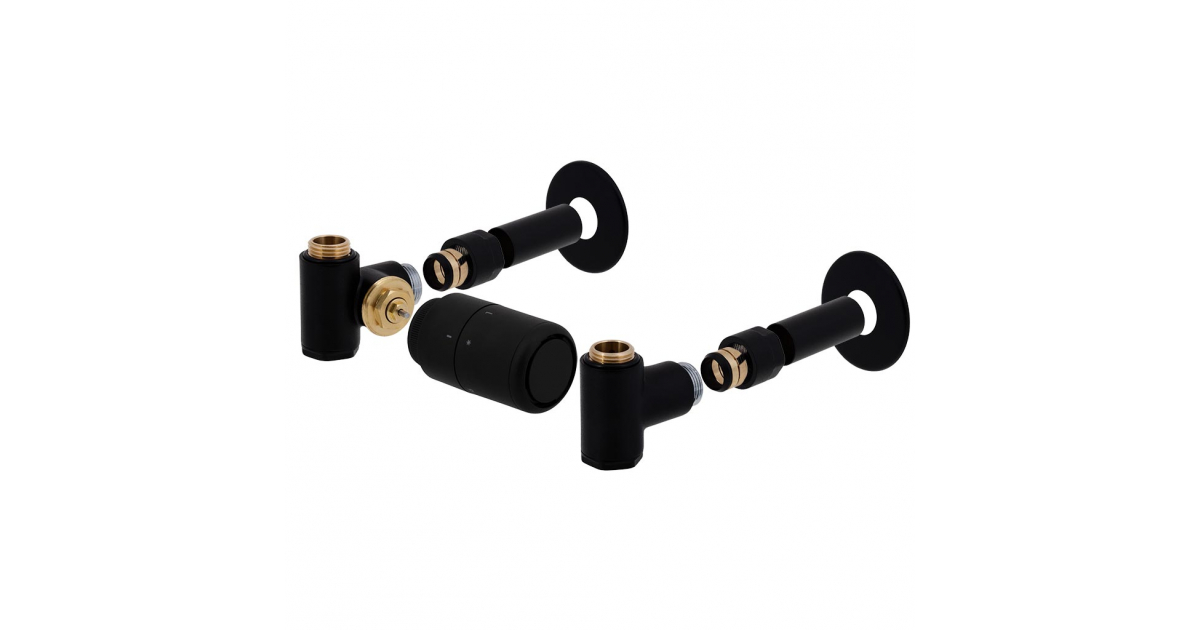

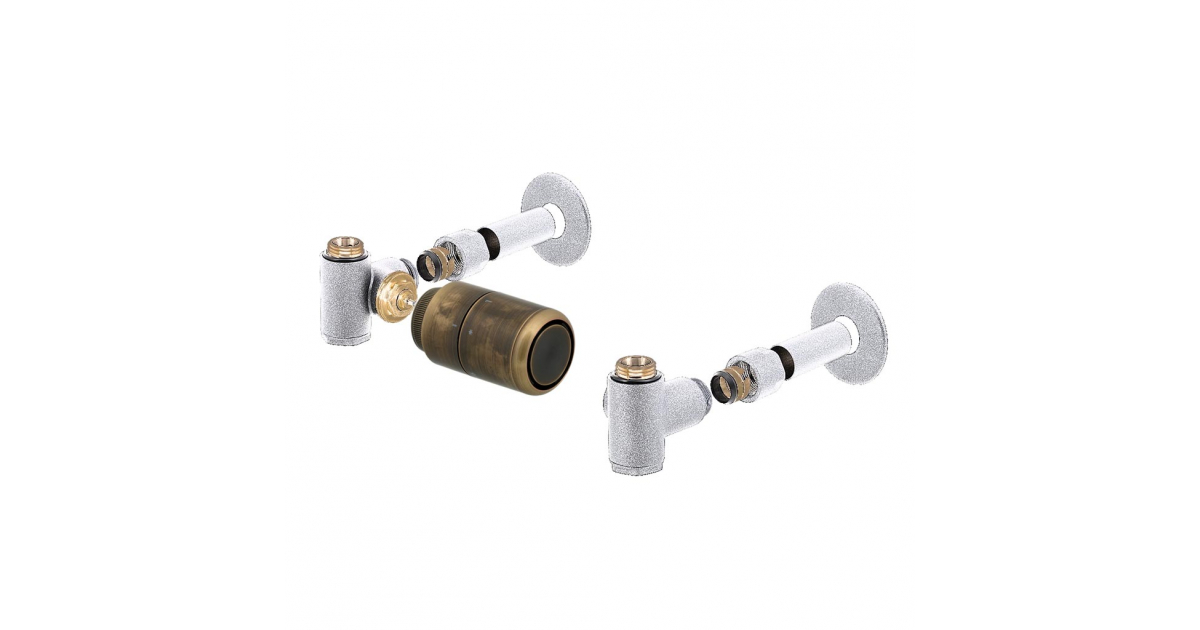

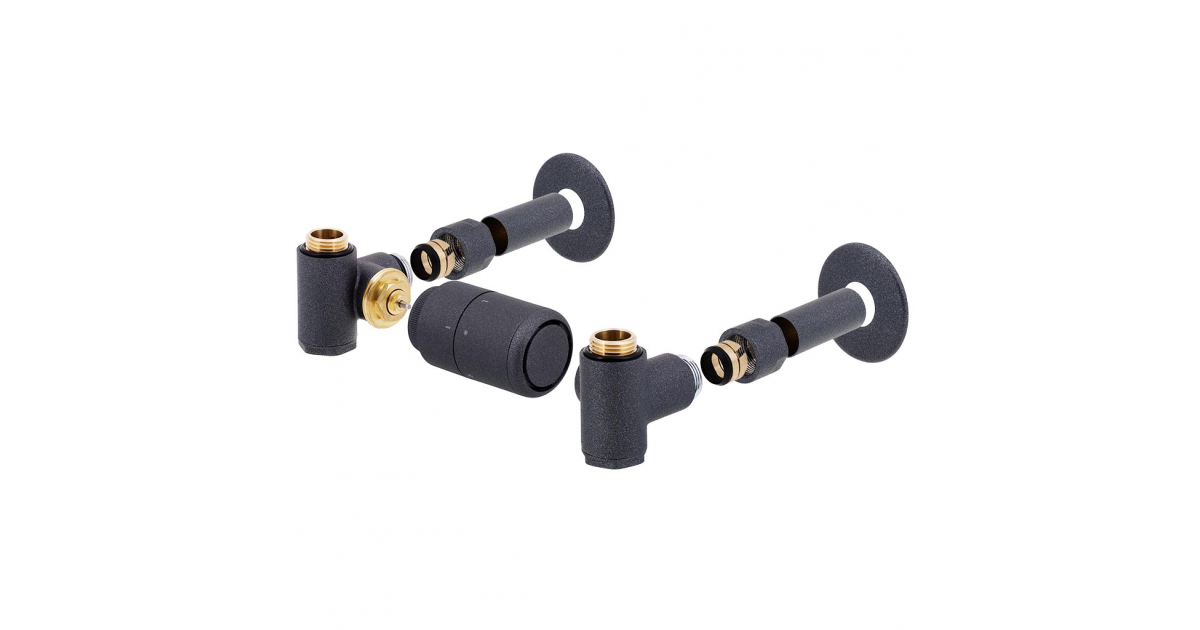

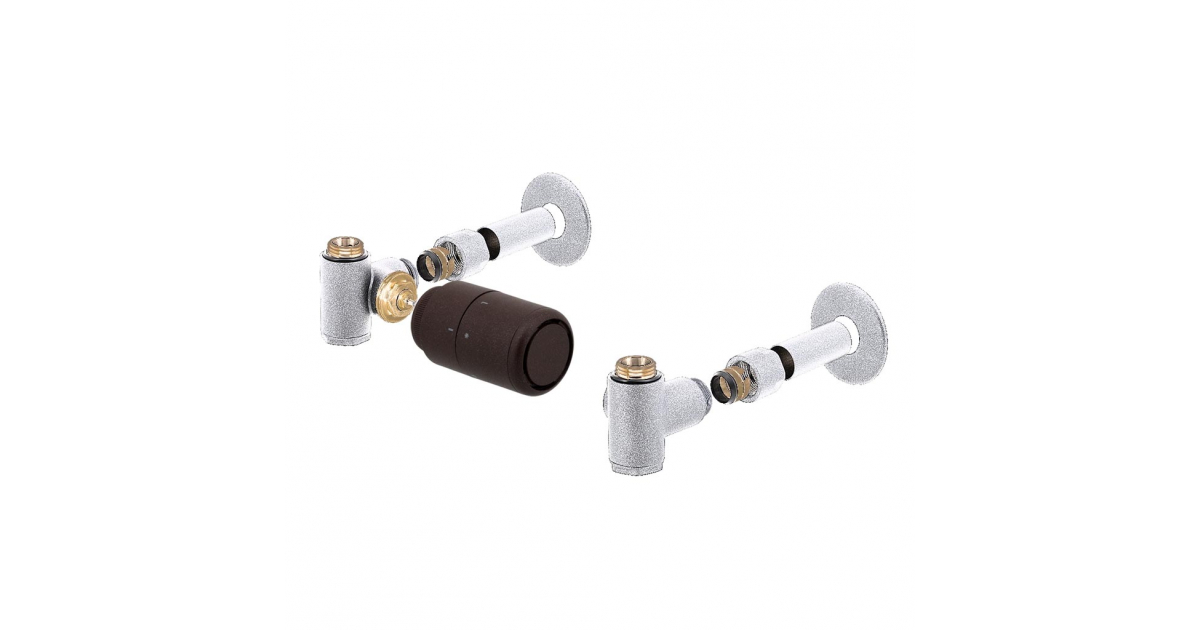

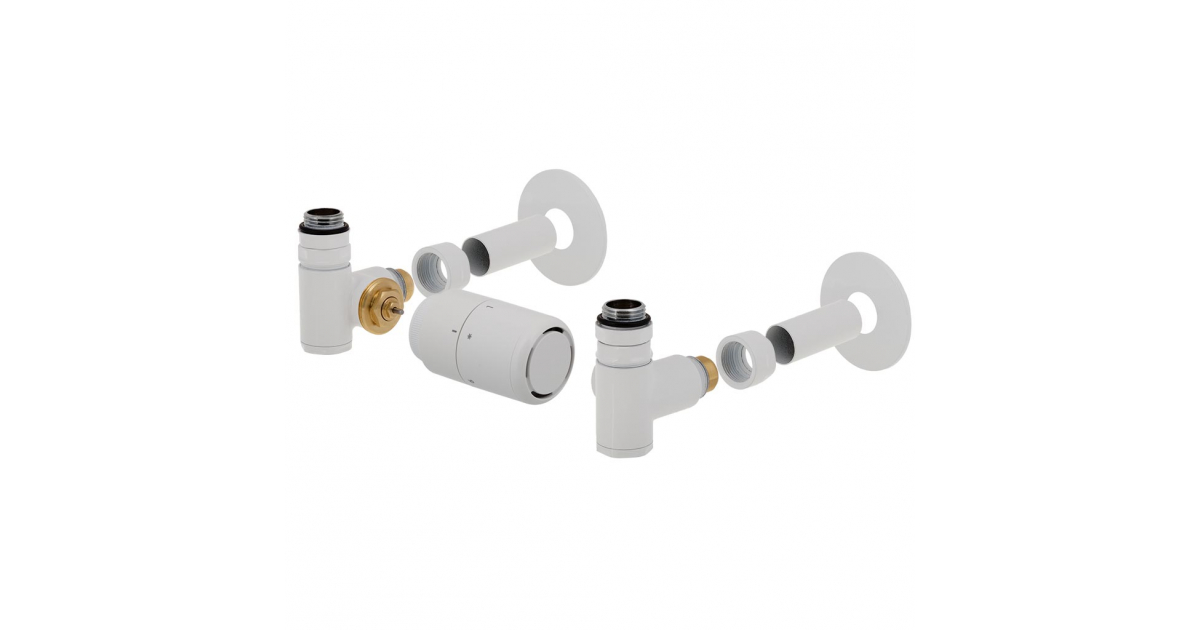

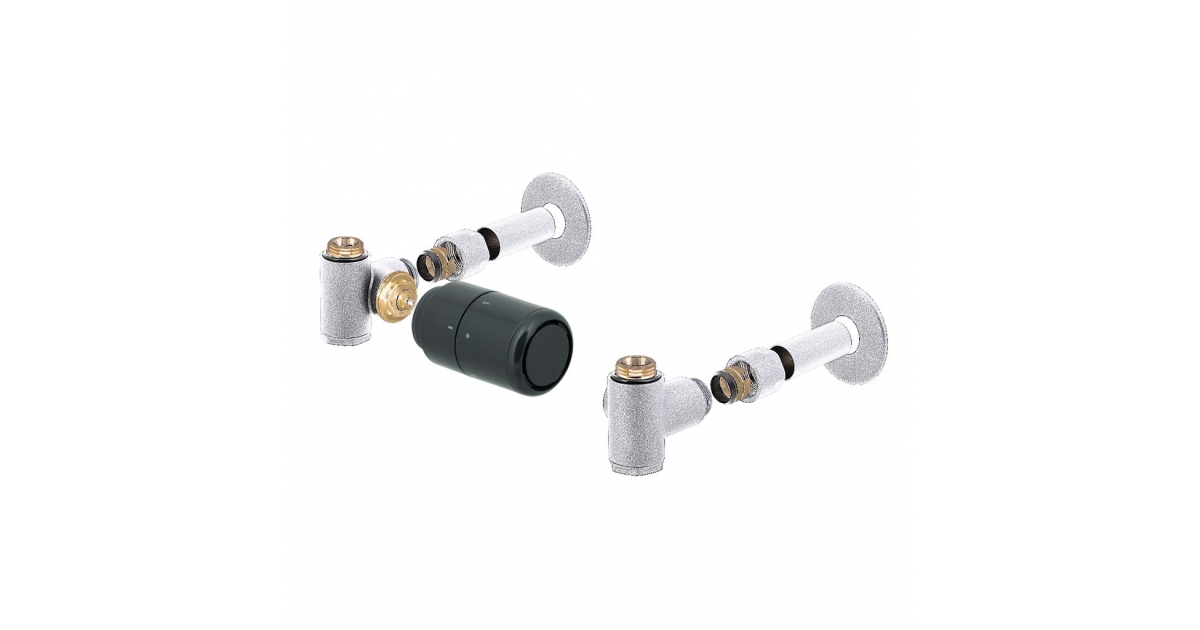

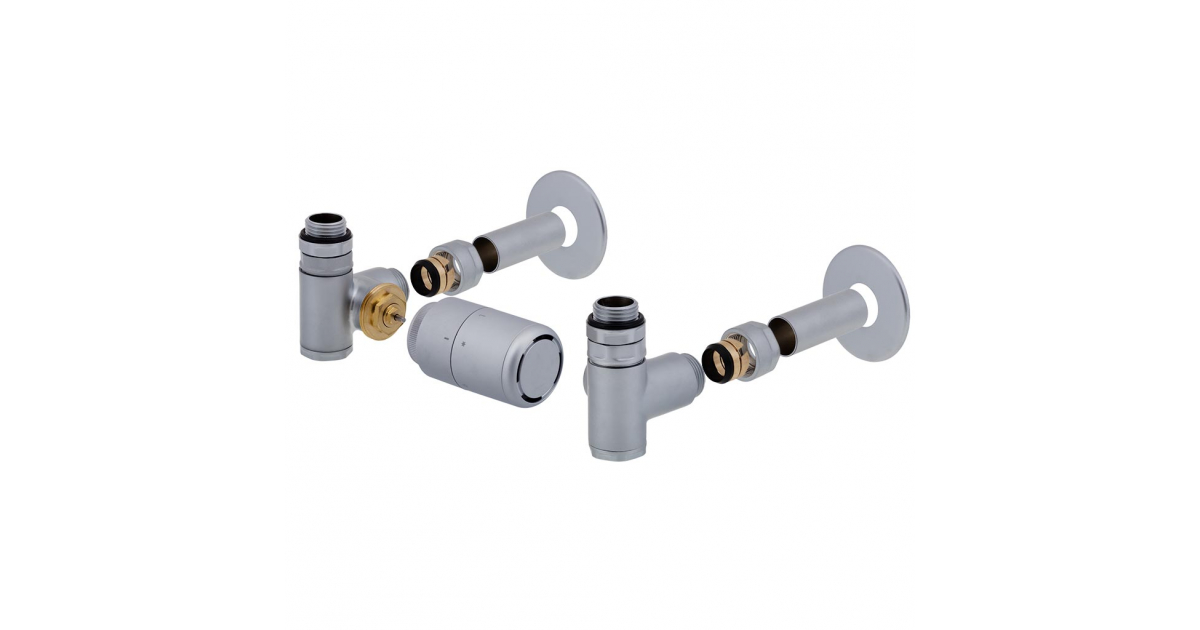

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.
Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny
- Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením
![](/data/cache/thumb_1200-630-12/products/12556/1706618328/inn-02l-komplet-1706618328.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349979/inn-06l-komplet-1708349979.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349989/inn-14l-komplet-1708349989.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349985/inn-13l-komplet-1708349985.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349977/inn-03l-komplet-1708349977.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349978/inn-05l-komplet-1708349978.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349979/inn-07l-komplet-1708349979.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349982/inn-11l-komplet-1708349982.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349980/inn-08l-komplet-1708349980.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349981/inn-09l-komplet-1708349981.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349981/inn-10l-komplet-1708349981.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349977/inn-04l-komplet-1708349978.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708350001/inn-17l-komplet-1708350001.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349983/inn-12l-komplet-1708349983.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349993/inn-15l-komplet-1708349993.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708349997/inn-16l-komplet-1708349997.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708350005/inn-18l-komplet-1708350005.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708350009/inn-19l-komplet-1708350009.jpg)
![](/data/cache/thumb_1200-630-12/products/12556/1708350012/inn-29l-komplet-1708350012.jpg)
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
![Designová termostatická sada INTEGRA stranová - lesklý chrom](/data/cache/thumb_59-59-0/products/12556/1706618328/inn-02l-komplet-1706618328.jpg)
Designová termostatická sada INTEGRA stranová - lesklý chrom
Poptat produktKe stažení
Varianty
Varianta produktu | barva | Obj. číslo | Cena bez DPH | BIM | DWG |
---|---|---|---|---|---|
Základní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm | lesklý chrom | Inn02LCZ | 3 293 Kč | ||
Základní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm | lesklý chrom | Inn02LXZ | 3 293 Kč | ||
Základní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm | lesklý chrom | Inn02PCZ | 3 293 Kč | ||
Základní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm | lesklý chrom | Inn02PXZ | 3 293 Kč | ||
Kompletní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm | lesklý chrom | Inn02LCK | 4 024 Kč | ||
Kompletní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm | lesklý chrom | Inn02LXK | 4 024 Kč | ||
Kompletní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm | lesklý chrom | Inn02PCK | 4 024 Kč | ||
Kompletní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm | lesklý chrom | Inn02PXK | 4 024 Kč |
Popis
Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

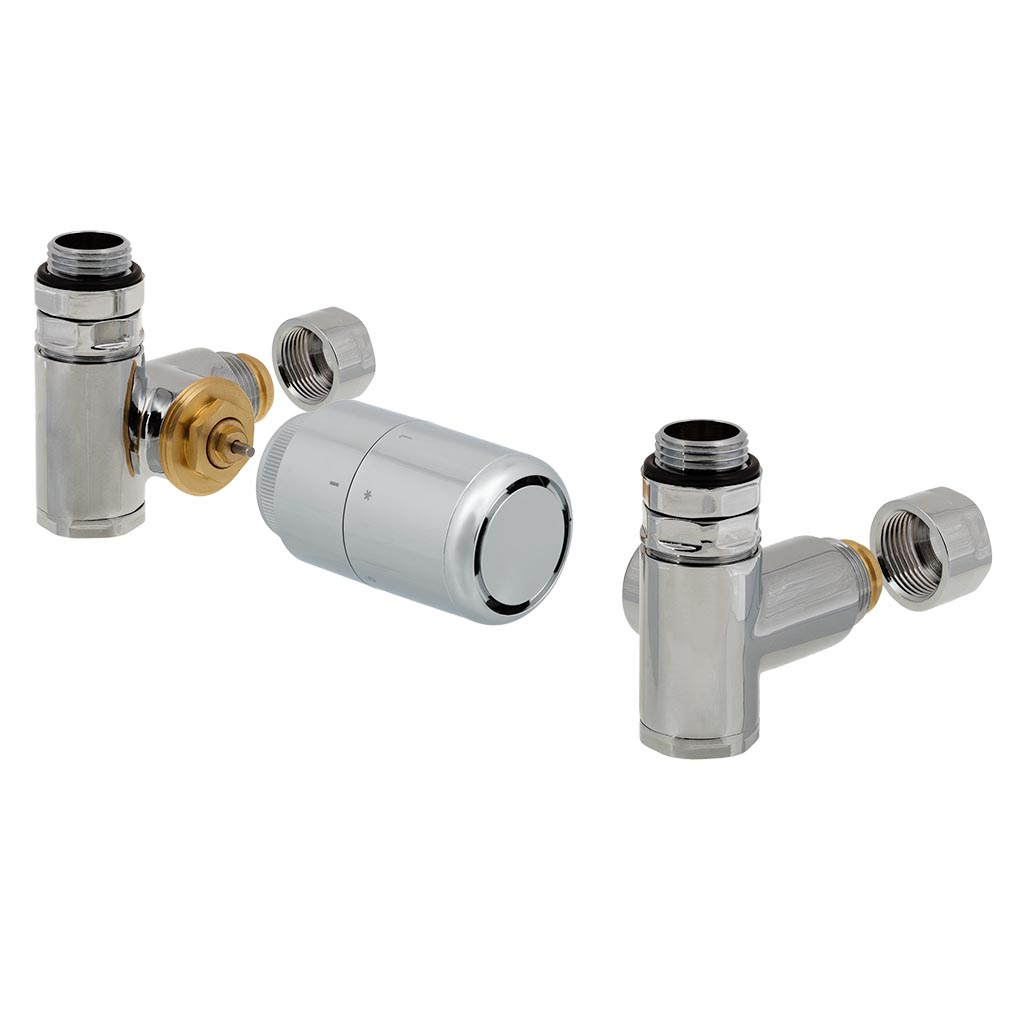

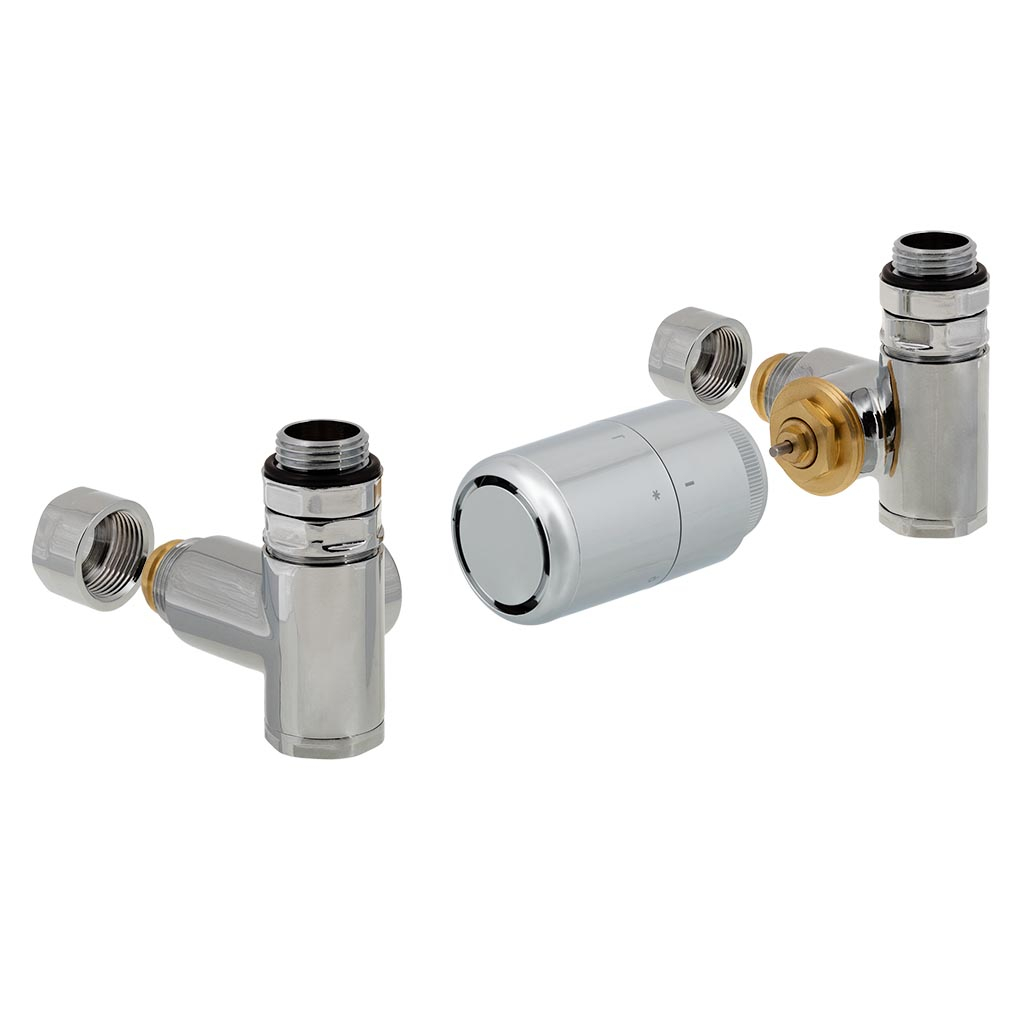

Základní sada obsahuje:
1x Ventil Integra dané barvy
1x Regulační šroubení Integra dané barvy
1x Termostatickou hlavici Tukan dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

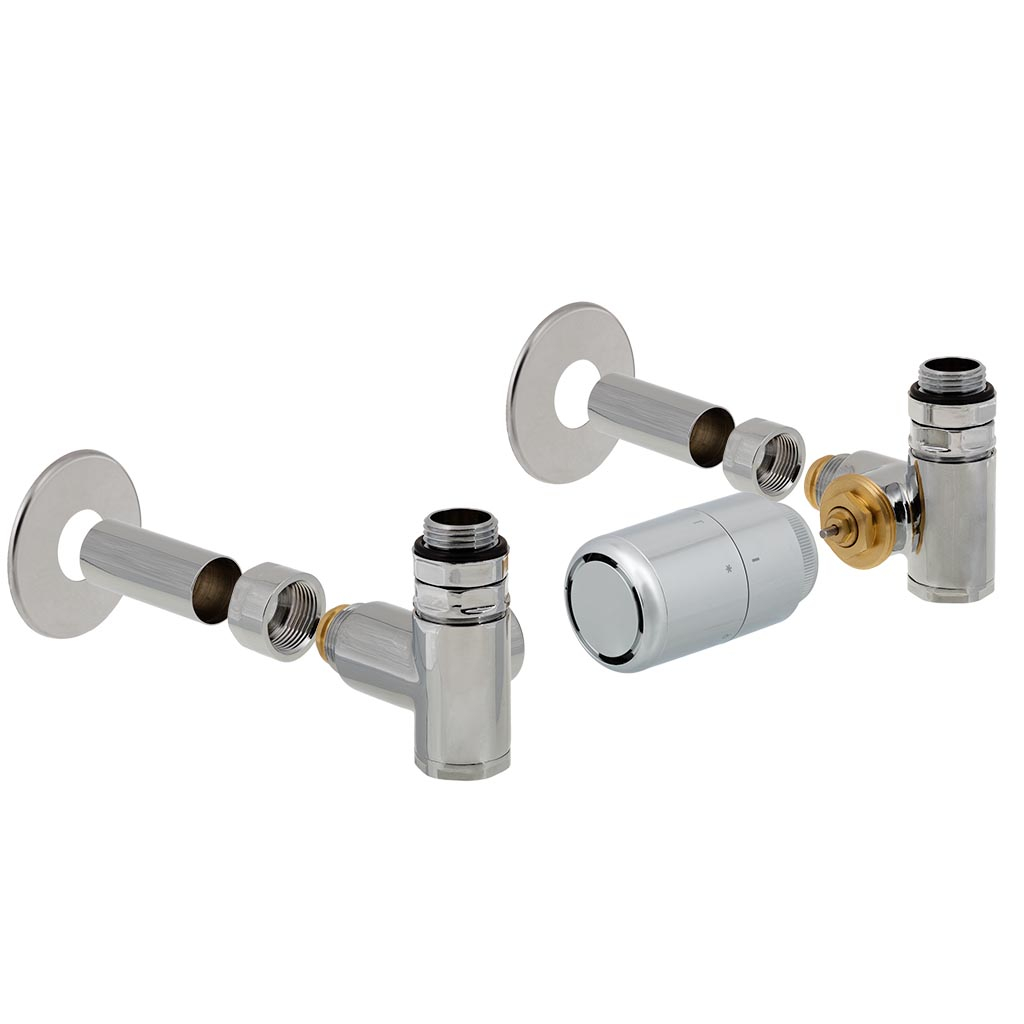

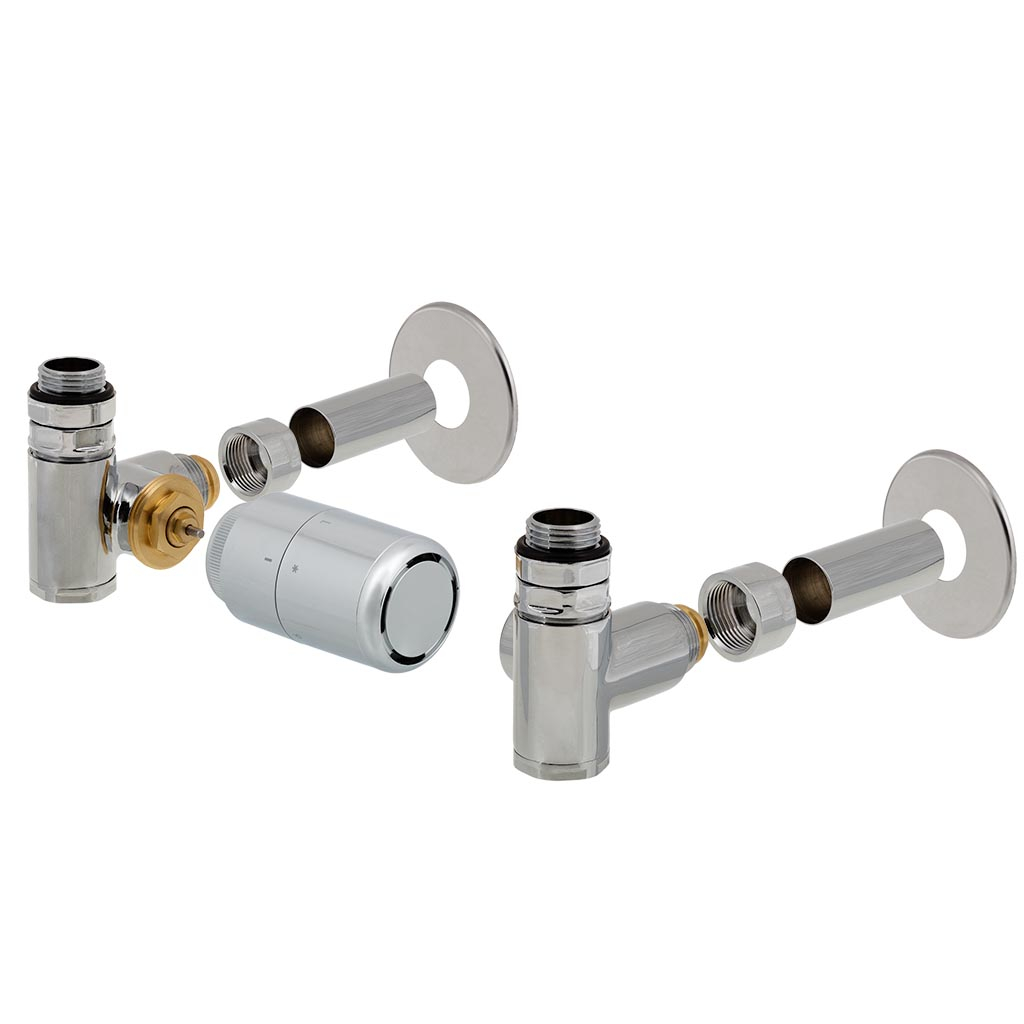

Kompletní sada obsahuje:
1x Ventil Integra dané barvy
1x Regulační šroubení Integra dané barvy
1x Termostatickou hlavici Tukan dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm
2x Krytku průchodu stěnou nebo podlahou v dané barvě
2x Krytku dopojovací trubky v dané barvě
Rozměry | DN 15 / svěrná spojka Pex-Al-Pex 16×2 DN 15 / svěrná spojka Cu 15×1 | ||||||
---|---|---|---|---|---|---|---|
Jmenovitý tlak | PN 10 | ||||||
Max. pracovní diferenční tlak | 20 kPa | ||||||
Max. uzavírací diferenční tlak | 60 kPa | ||||||
Max. pracovní teplota | 120 °C | ||||||
Min. pracovní teplota | 0 °C | ||||||
Materiál |
| ||||||
Povrchová úprava | galvanické pokovení / prášková barva |
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Koupelnová trubková otopná tělesa - žebříky s požadavkem na osazení elektrické topné tyče
Obvyklý způsob použití
Designový termostatický ventil osazený termostatickou hlavicí a regulační šroubení INTEGRA slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu vytápění a současně přímé instalaci elektrická topné tyče do tělesa.
- Kvalitní povrchová úprava v jedné z dvanácti dostupných barev a velmi snadné osazení topné tyče umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
- Termostatický ventil ovládaný termostatickou hlavicí Tukan umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
- Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
- Užitečnou funkcí je možnost uzavření při výměně otopného tělesa nebo dodatečné instalaci topné tyče do tělesa, a to bez nutnosti vypouštění hlavního rozvodu.
