Designová termostatická sada UNICO - antracit matný grafit

Designové připojovací uzavíratelné jednobodové radiátorové šroubení UNICO s integrovaným termostatickým ventilem a termostatickou hlavicí. Na výběr ze 18 barevných provedení.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Designová termostatická sada UNICO - antracit matný grafit

Poptat produkt

Ke stažení

Brožura designové TRV (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH	DWG
Základní designová termostatická sada Unico levá, připojení Cu 15x1mm	antracit matný grafit	Uni05LCZ	3 307 Kč	CAD
Základní designová termostatická sada Unico levá, připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Uni05LXZ	3 307 Kč	CAD
Základní designová termostatická sada Unico pravá, připojení Cu 15x1mm	antracit matný grafit	Uni05PCZ	3 307 Kč	CAD
Základní designová termostatická sada Unico pravá, připojení Cu 15x1mm	antracit matný grafit	Uni05PXZ	3 307 Kč	CAD
Kompletní designová termostatická sada Unico levá, připojení Cu 15x1mm	antracit matný grafit	Uni05LCK	3 982 Kč
Kompletní designová termostatická sada Unico levá, připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Uni05LXK	3 982 Kč
Kompletní designová termostatická sada Unico pravá, připojení Cu 15x1mm	antracit matný grafit	Uni05PCK	3 982 Kč
Kompletní designová termostatická sada Unico pravá připojení Pex-Al-Pex 16x2mm	antracit matný grafit	Uni05PXK	3 982 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

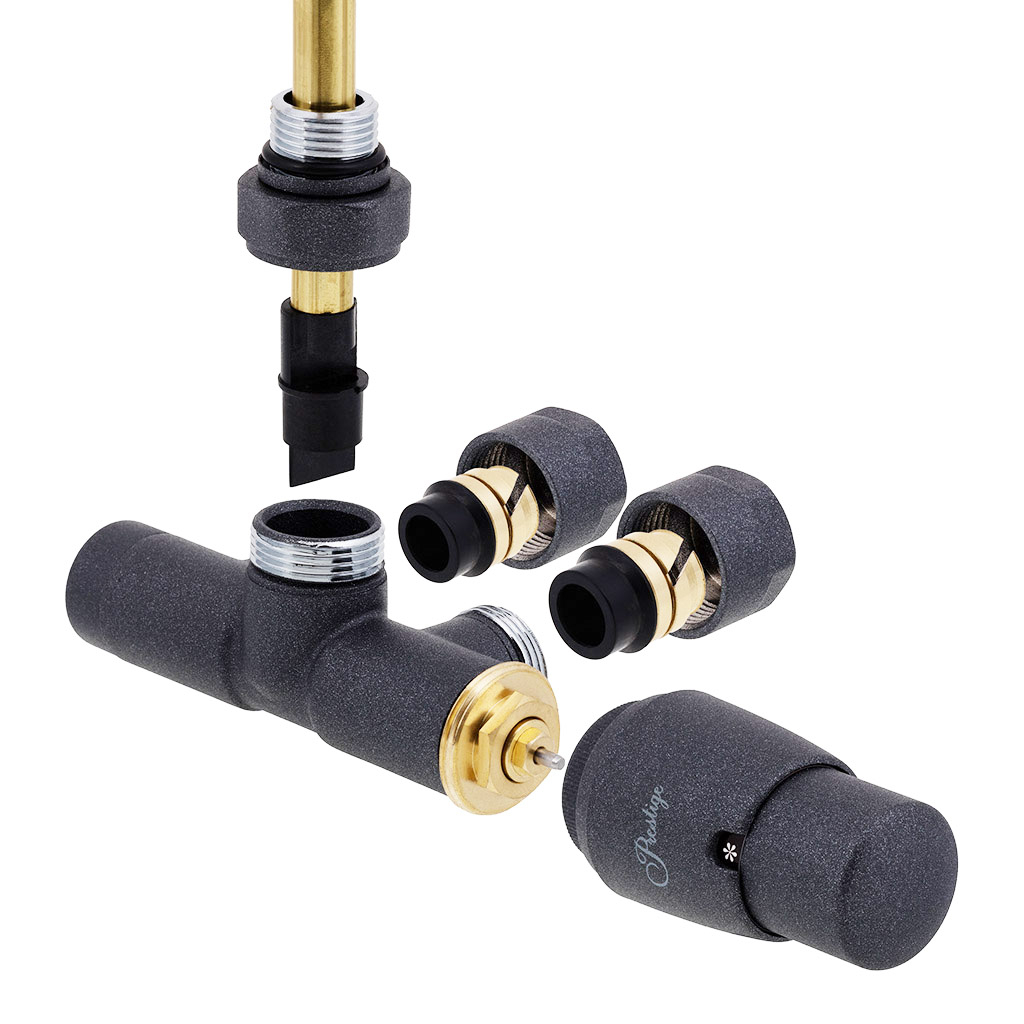

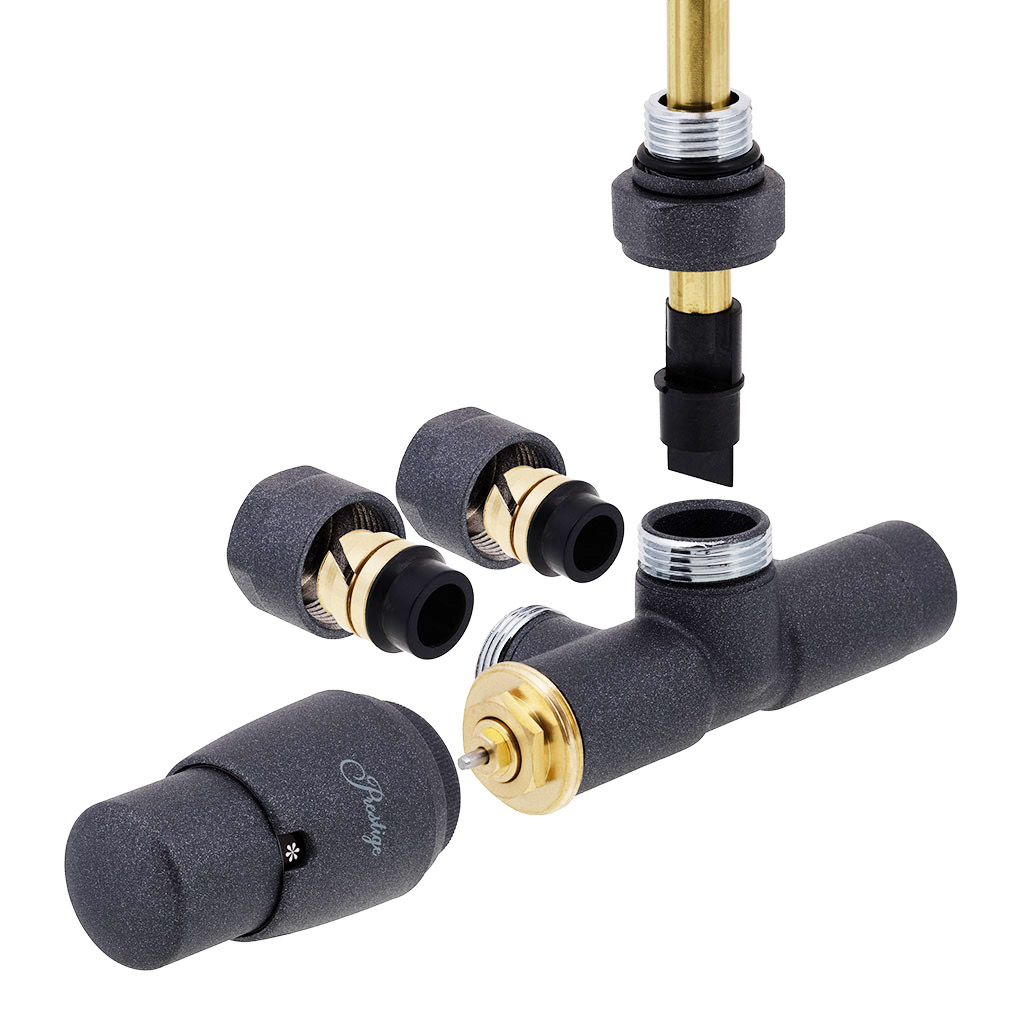

Základní sada obsahuje:

1x Ventil UNICO dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

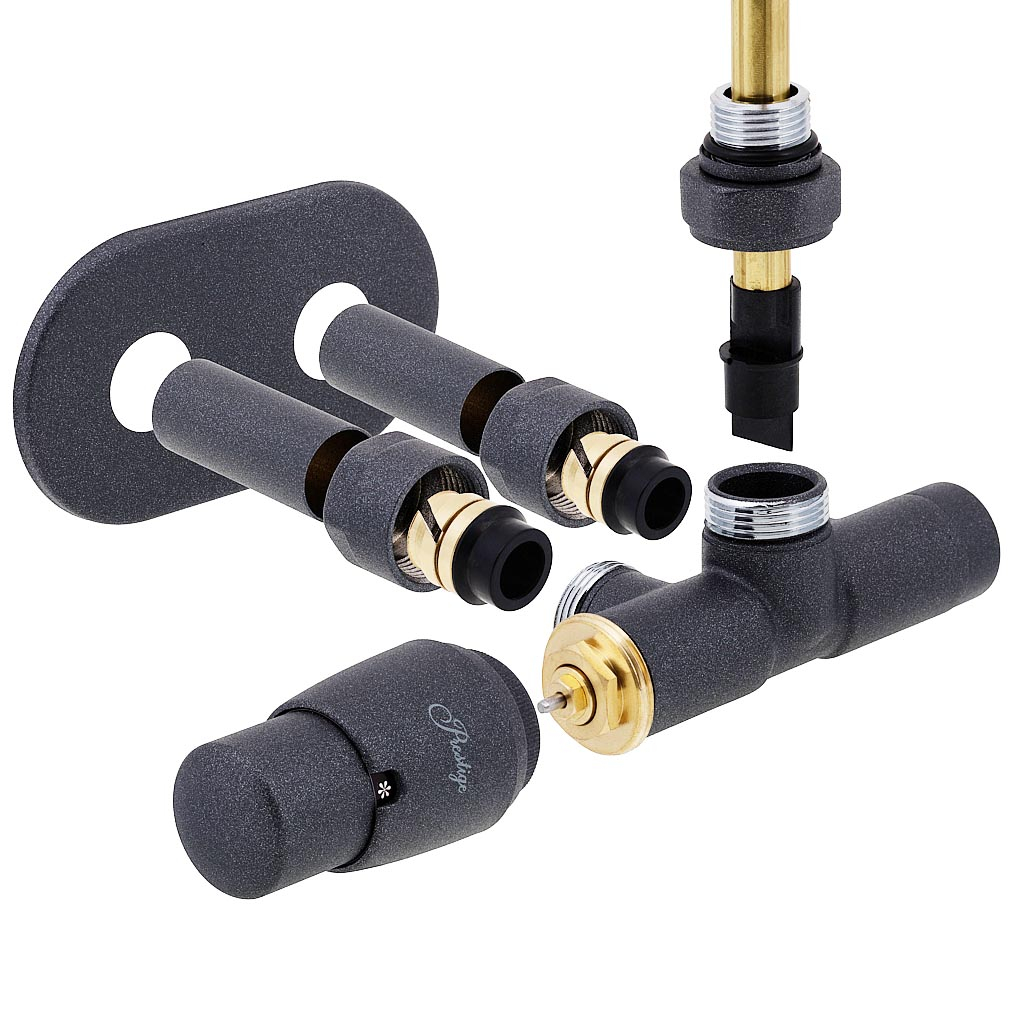

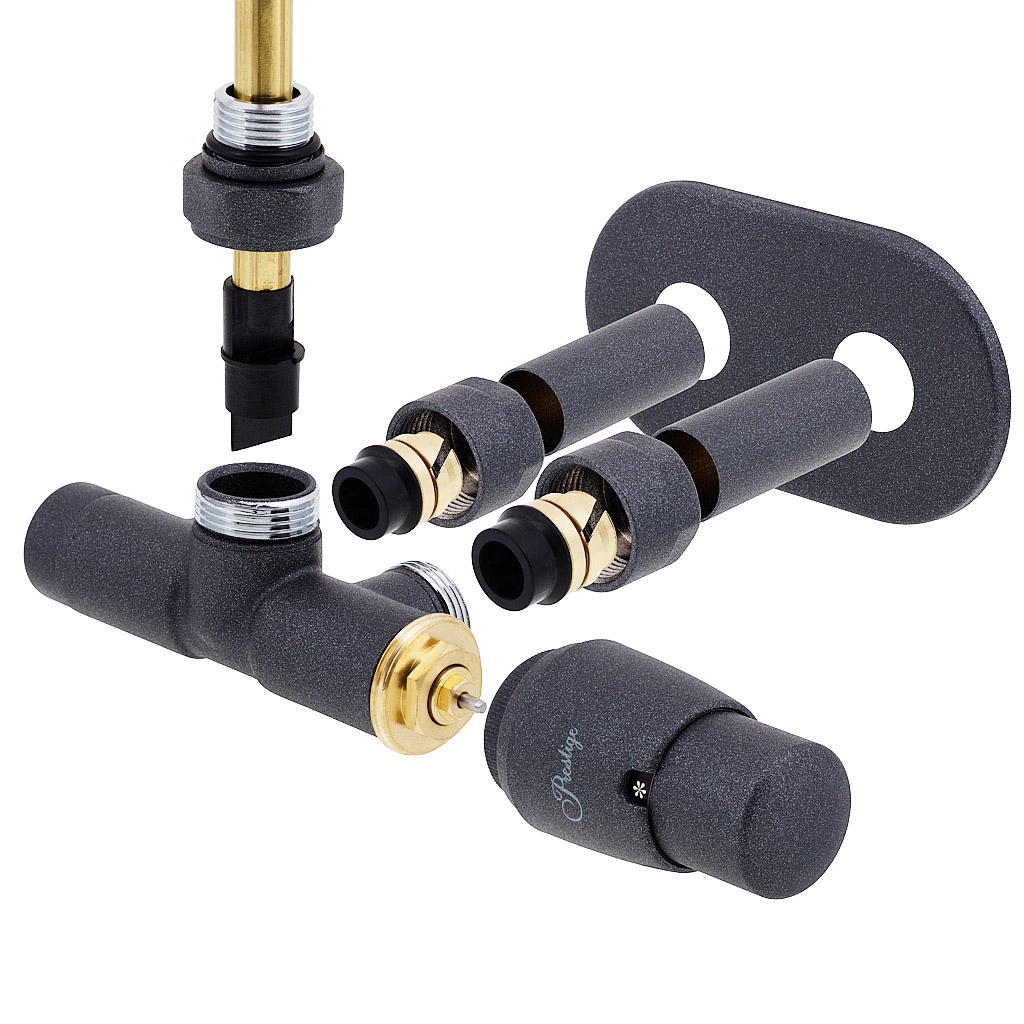

Kompletní sada obsahuje:

1x Ventil UNICO dané barby

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry

DN 15–20 / EK (eurokonus)

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelná radiátorová šroubení UNICO s integrovaným termostatickým ventilem a termostatickou hlavicí slouží pro připojení deskových nebo trubkových otopných těles se spodním krajním připojením k rozvodu vytápění.

Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
Integrovaný termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.
Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:

Díky využití pouze jednoho připojovacího portu otopného tělesa pro přívod i odvod vody z topného tělesa je možné druhý port použít například pro instalaci topné tyče.

Levé provedení:

Termostatická hlavice vlevo při čelním pohledu na otopné těleso
