Designová termostatická sada UNICO - šedá metaliza
Designové připojovací uzavíratelné jednobodové radiátorové šroubení UNICO s integrovaným termostatickým ventilem a termostatickou hlavicí. Na výběr ze 18 barevných provedení.
Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.
Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny
- Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením
![](/data/cache/thumb_1200-630-12/products/11519/1639571459/unico-02l-komplet-1639571459.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571463/unico-06l-komplet-1639571463.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571487/unico-14l-komplet-1639571487.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571483/unico-13l-komplet-1639571483.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571460/unico-03l-komplet-1639571460.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571462/unico-05l-komplet-1639571462.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571464/unico-07l-zaklad-1639571464.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571475/unico-11l-komplet-1639571475.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571465/unico-08l-komplet-1639571465.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571467/unico-09l-komplet-1639571467.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571471/unico-10l-komplet-1639571471.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571461/unico-04l-komplet-1639571461.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571499/unico-17l-komplet-1639571499.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571479/unico-12l-komplet-1639571479.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571491/unico-15l-komplet-1639571491.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571495/unico-16l-komplet-1639571495.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571503/unico-18l-komplet-1639571503.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1639571507/unico-19l-komplet-1639571507.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1655279562/hydronix-unico-zelena-1655279562.jpg)
![](/data/cache/thumb_1200-630-12/products/11519/1655279562/hydronix-unico-cerno-zlate-1655279562.png)
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
![Designová termostatická sada UNICO - šedá metaliza](/data/cache/thumb_59-59-0/products/11519/1639571499/unico-17l-komplet-1639571499.jpg)
Designová termostatická sada UNICO - šedá metaliza
Poptat produktKe stažení
Varianty
Varianta produktu | barva | Obj. číslo | Cena bez DPH | BIM | DWG |
---|---|---|---|---|---|
Základní designová termostatická sada Unico levá, připojení Cu 15x1mm | šedá metalíza | Uni17LCZ | 3 740 Kč | CAD | |
Základní designová termostatická sada Unico levá, připojení Pex-Al-Pex 16x2mm | šedá metalíza | Uni17LXZ | 3 740 Kč | CAD | |
Základní designová termostatická sada Unico pravá, připojení Cu 15x1mm | šedá metalíza | Uni17PCZ | 3 740 Kč | CAD | |
Základní designová termostatická sada Unico pravá připojení Pex-Al-Pex 16x2mm | šedá metalíza | Uni17PXZ | 3 740 Kč | CAD | |
Kompletní designová termostatická sada Unico levá, připojení Cu 15x1mm | šedá metalíza | Uni17LCK | 4 415 Kč | ||
Kompletní designová termostatická sada Unico levá, připojení Pex-Al-Pex 16x2mm | šedá metalíza | Uni17LXK | 4 415 Kč | ||
Kompletní designová termostatická sada Unico pravá, připojení Cu 15x1mm | šedá metalíza | Uni17PCK | 4 415 Kč | ||
Kompletní designová termostatická sada Unico pravá připojení Pex-Al-Pex 16x2mm | šedá metalíza | Uni17PXK | 4 415 Kč |
Popis
Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

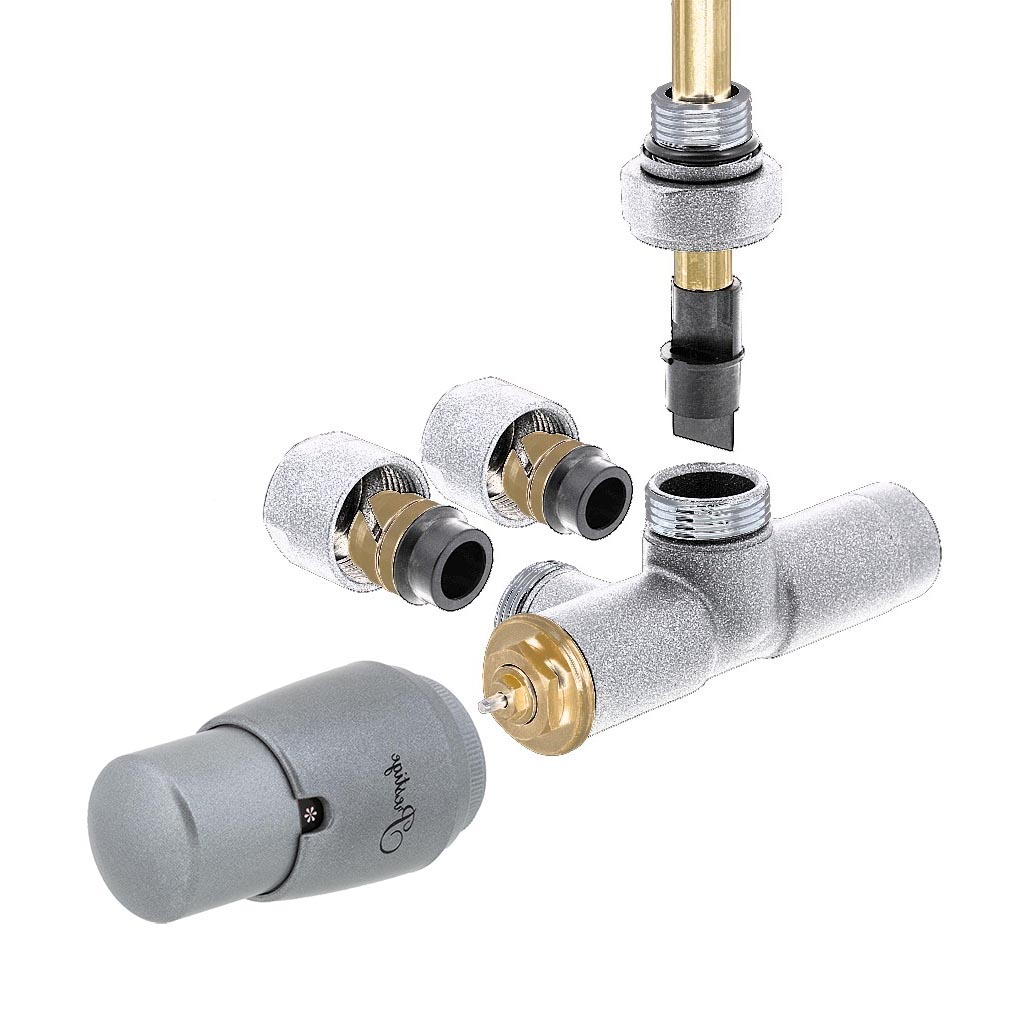

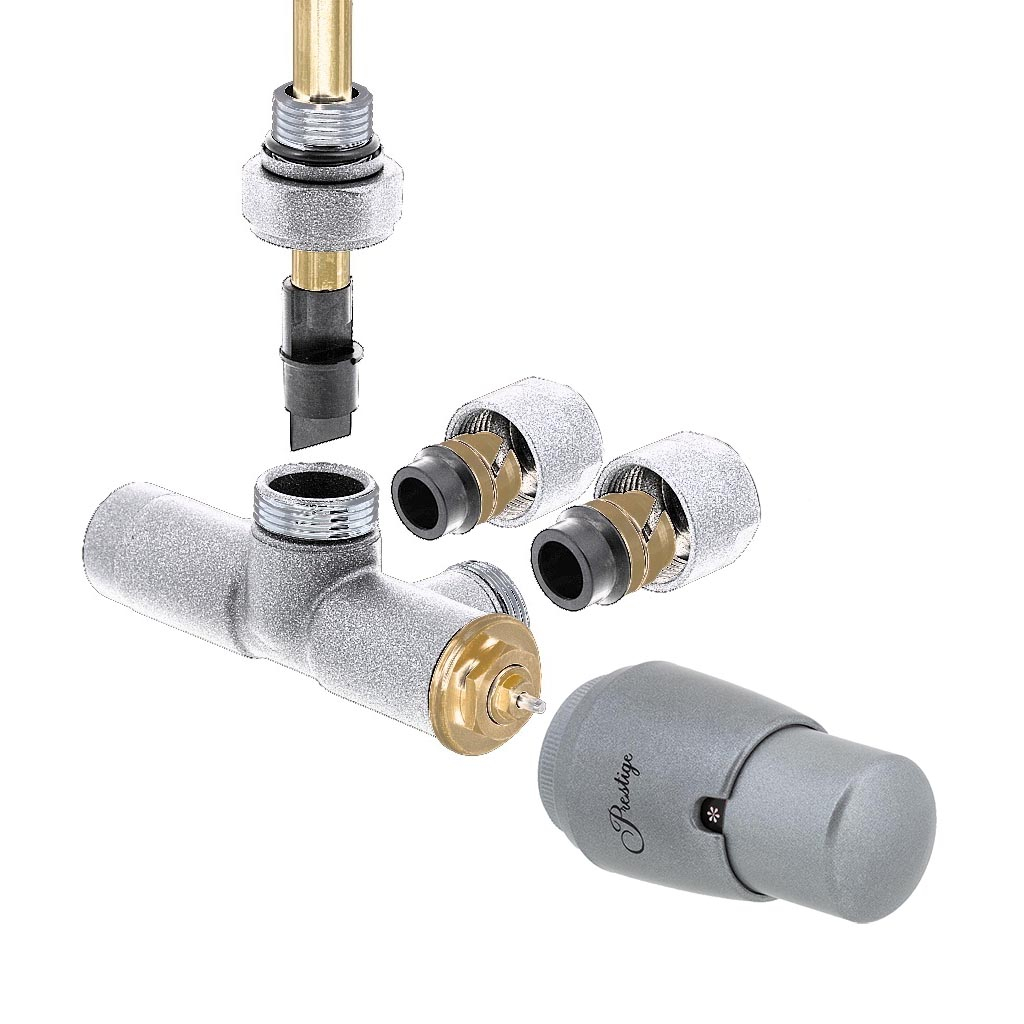

Základní sada obsahuje:
1x Ventil UNICO dané barvy
1x Termostatickou hlavici kuželového tvaru dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

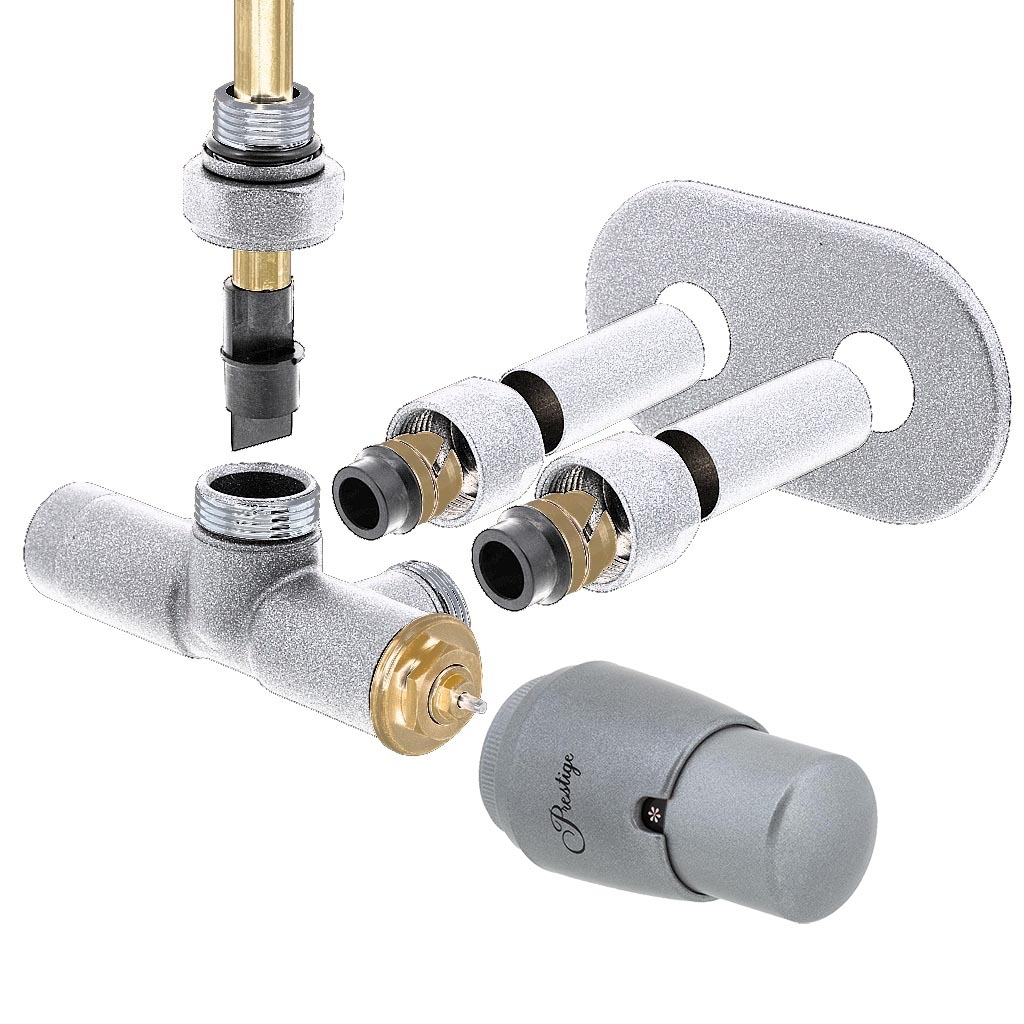

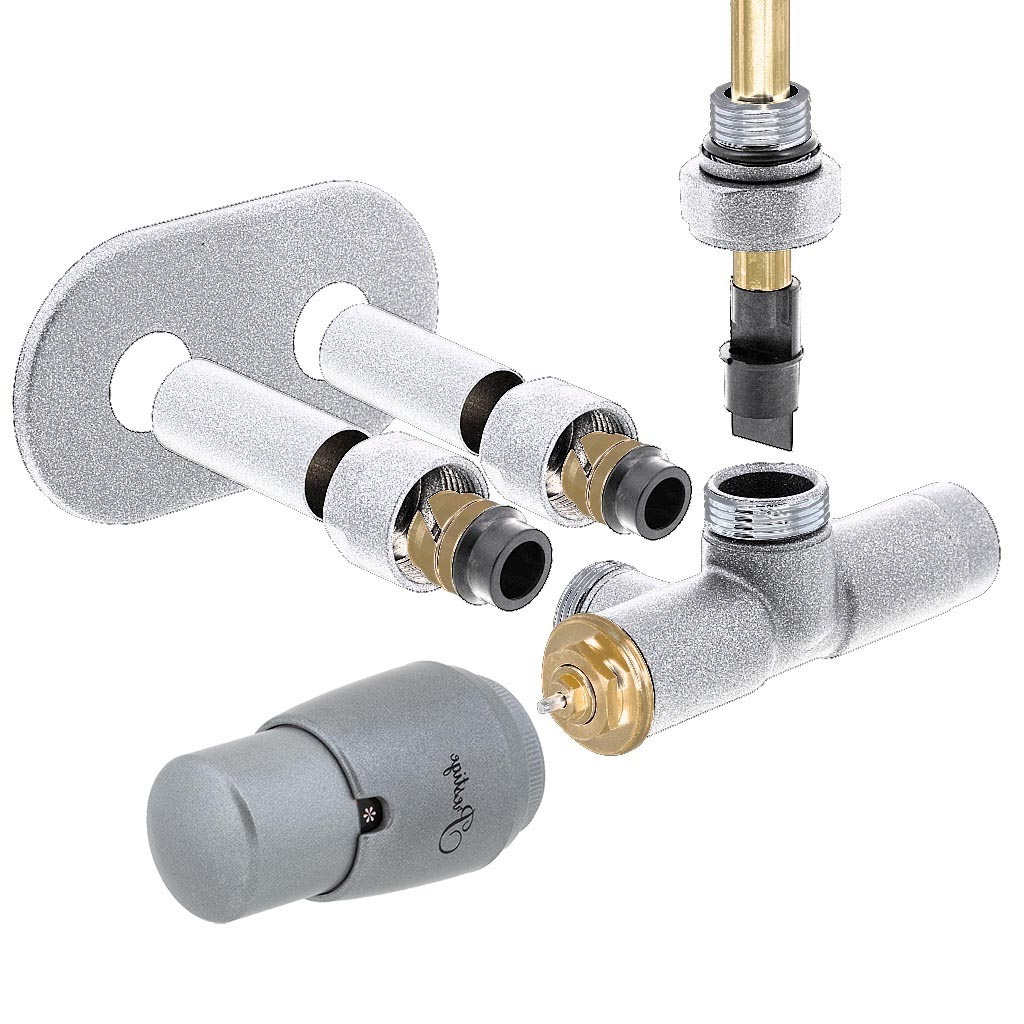

Kompletní sada obsahuje:
1x Ventil UNICO dané barby
1x Termostatickou hlavici kuželového tvaru dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m
1x Krytku průchodu stěnou nebo podlahou v dané barvě
2x Krytku dopojovací trubky v dané barvě
Rozměry | DN 15–20 / EK (eurokonus) | ||||||
---|---|---|---|---|---|---|---|
Jmenovitý tlak | PN 10 | ||||||
Max. pracovní diferenční tlak | 25 kPa | ||||||
Max. uzavírací diferenční tlak | 100 kPa | ||||||
Max. pracovní teplota | 120 °C | ||||||
Min. pracovní teplota | 0 °C | ||||||
Materiál |
| ||||||
Povrchová úprava | galvanické pokovení / prášková barva |
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Desková otopná tělesa
- Koupelnová trubková otopná tělesa - žebříky
Obvyklý způsob použití
Připojovací uzavíratelná radiátorová šroubení UNICO s integrovaným termostatickým ventilem a termostatickou hlavicí slouží pro připojení deskových nebo trubkových otopných těles se spodním krajním připojením k rozvodu vytápění.
- Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
- Integrovaný termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
- Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.
- Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
Připojení na rozvod vytápění:
Díky využití pouze jednoho připojovacího portu otopného tělesa pro přívod i odvod vody z topného tělesa je možné druhý port použít například pro instalaci topné tyče.
Levé provedení:
Termostatická hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení:
Termostatická hlavice vpravo při čelním pohledu na otopné těleso
