Designová termostatická sada VISION stranová - leštěný nikl

Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Desková otopná tělesa se spodním krajním připojením
Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením

antracit matný grafit

antracit lesklý grafit

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designová termostatická sada VISION stranová - leštěný nikl

Poptat produkt

Ke stažení

Brožura designové TRV (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH
Základní designová termostatická sada Vision stranová levá, připojení Cu 15x1mm	leštěný nikl	Vis08LCZ	3 142 Kč
Základní designová termostatická sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm	leštěný nikl	Vis08LXZ	3 142 Kč
Základní designová termostatická sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm	leštěný nikl	Vis08PXZ	3 142 Kč
Kompletní designová termostatická sada Vision stranová levá, připojení Cu 15x1mm	leštěný nikl	Vis08LCK	3 850 Kč
Kompletní designová termostatická sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm	leštěný nikl	Vis08LXK	3 850 Kč
Kompletní designová termostatická sada Vision stranová pravá, připojení Cu 15x1mm	leštěný nikl	Vis08PCK	3 850 Kč
Kompletní designová termostatická sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm	leštěný nikl	Vis08PXK	3 850 Kč
Základní designová termostatická sada Vision stranová pravá, připojení Cu 15x1mm	leštěný nikl	Vis08PCZ	3 142 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

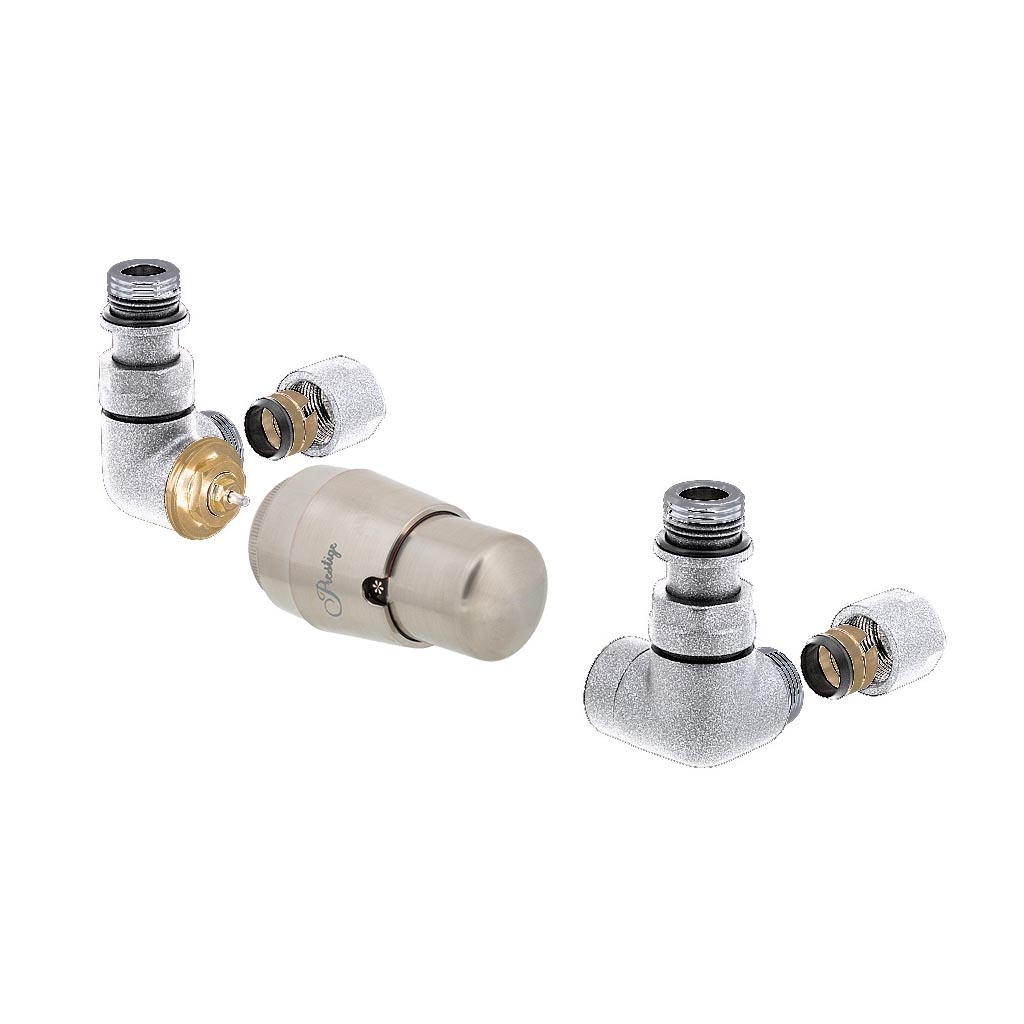

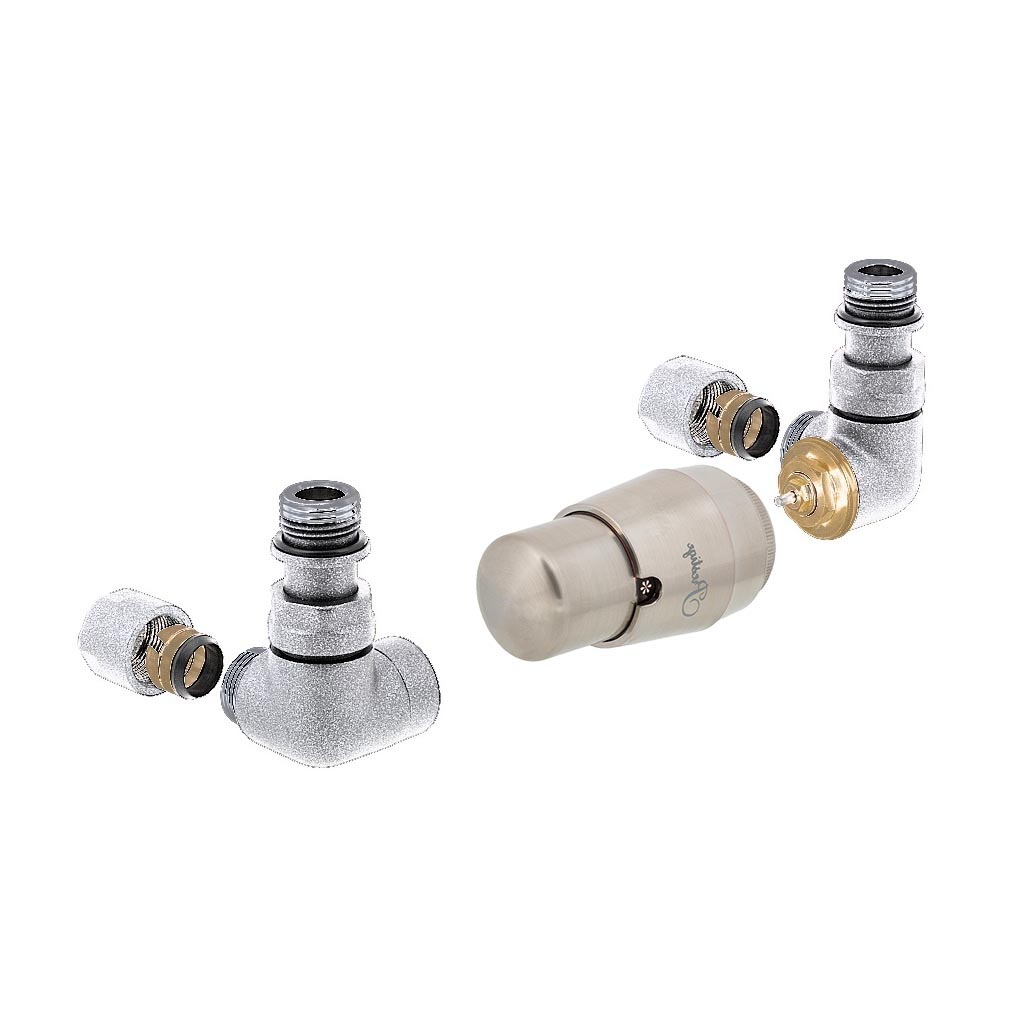

Základní sada obsahuje:

1x Termostatický ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Termostatickou hlavici Prestige dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

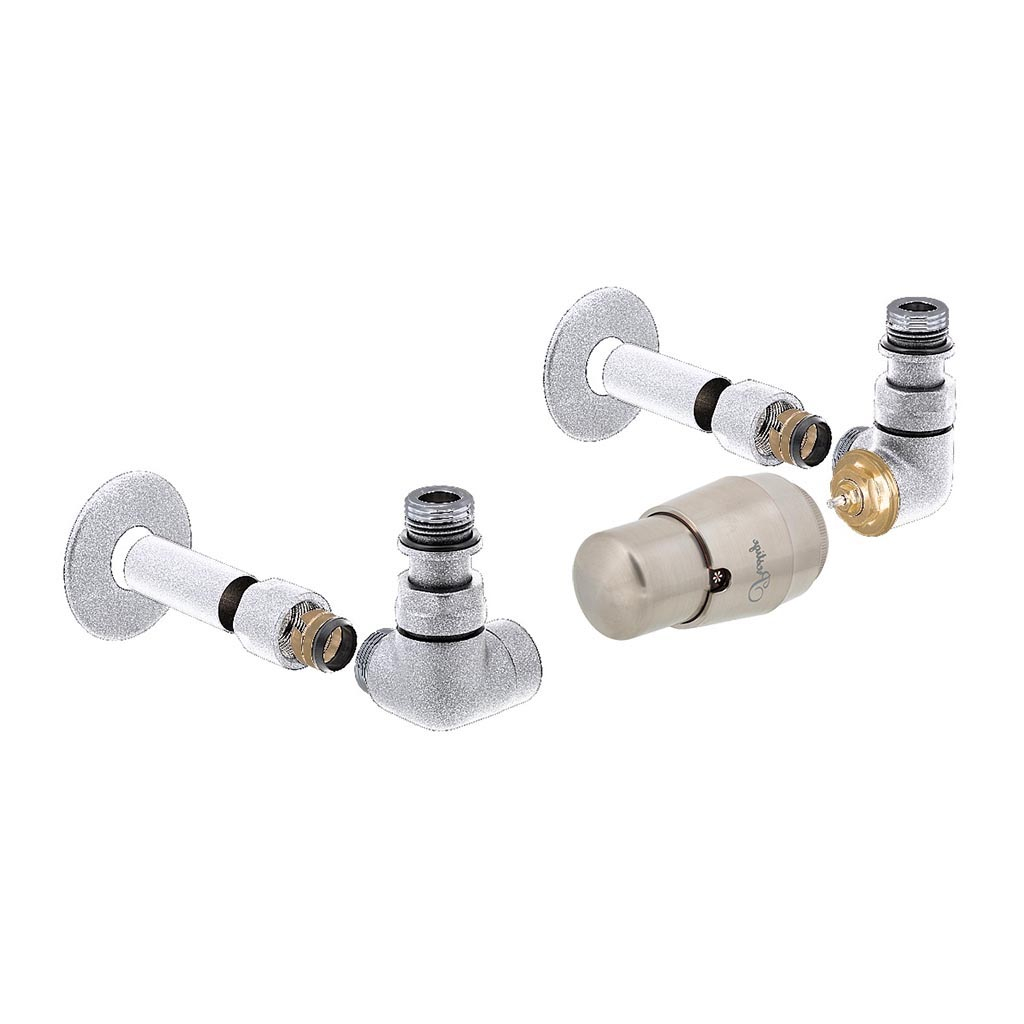

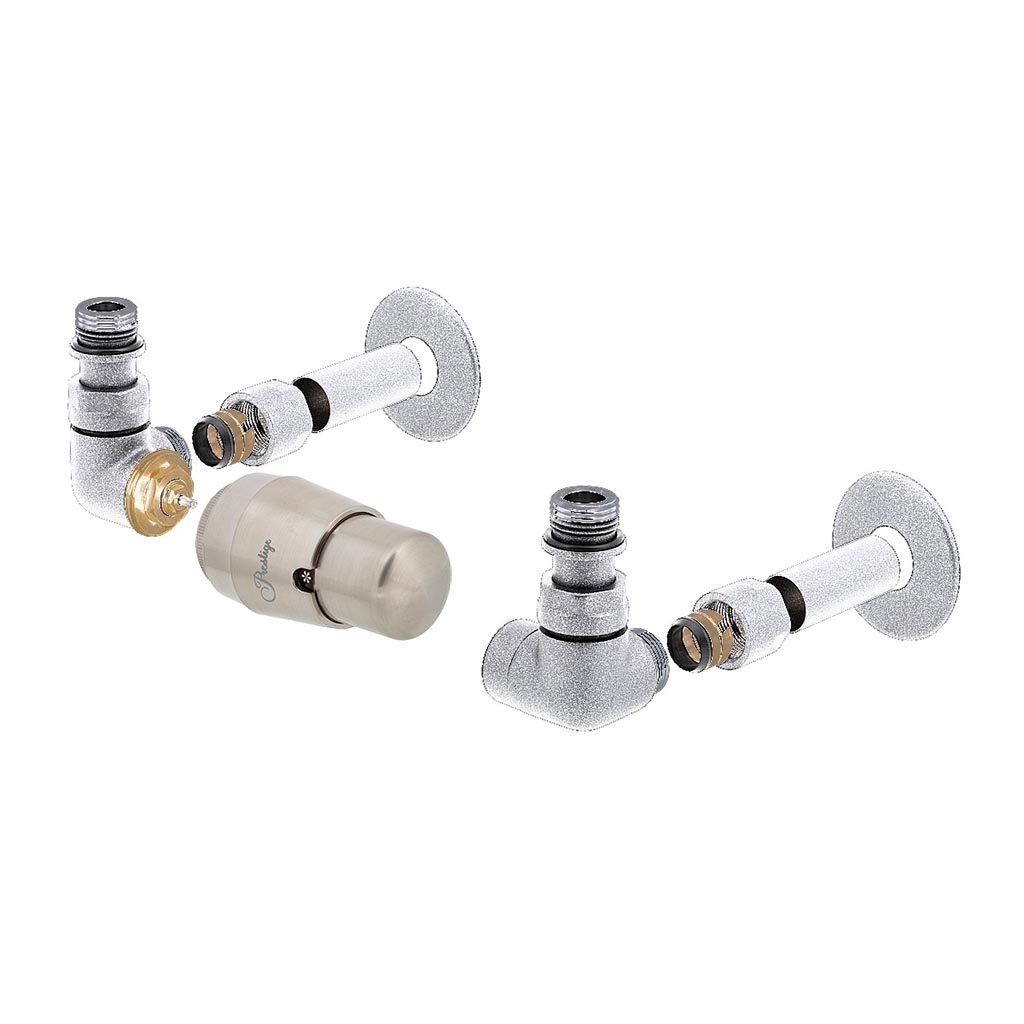

Kompletní sada obsahuje:

1x Termostatický ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Termostatickou hlavici Prestige dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry

DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

20 kPa

Max. uzavírací diferenční tlak

60 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu vytápění.

Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
