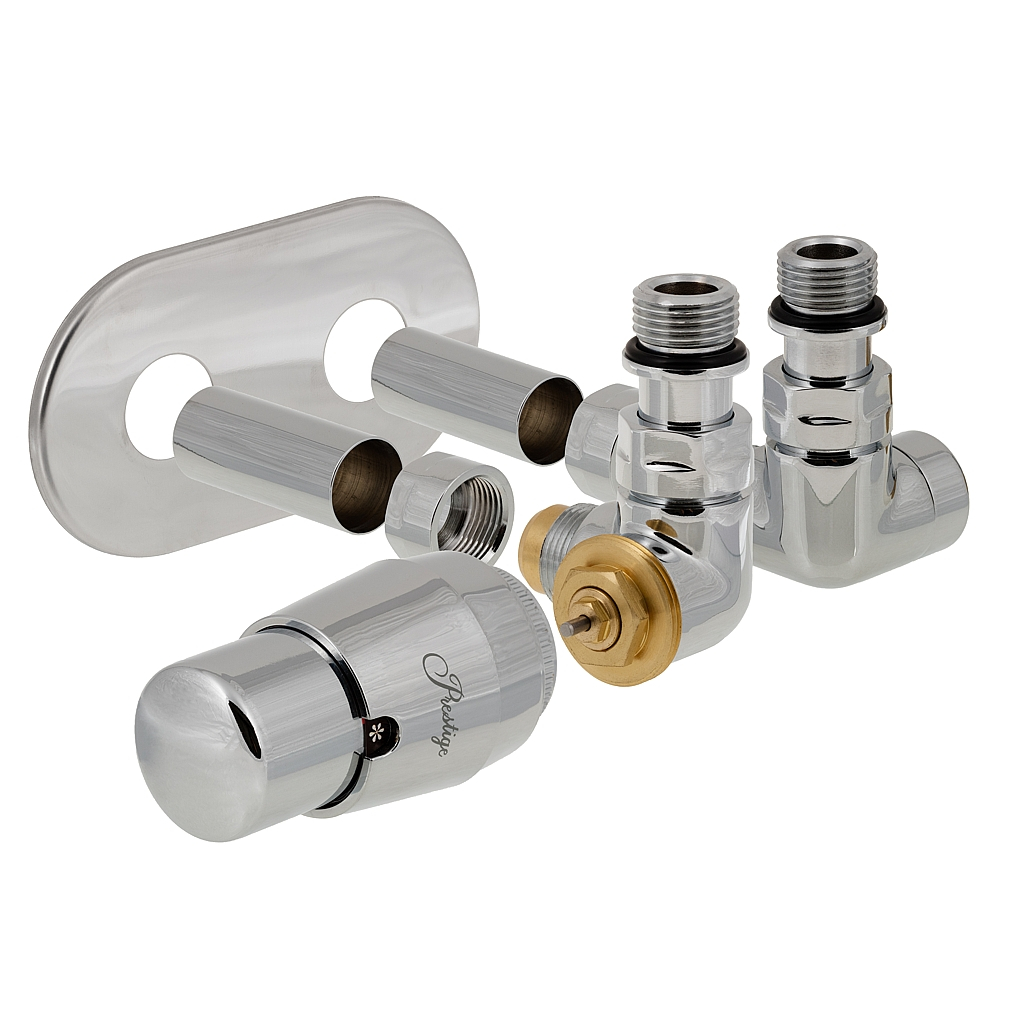

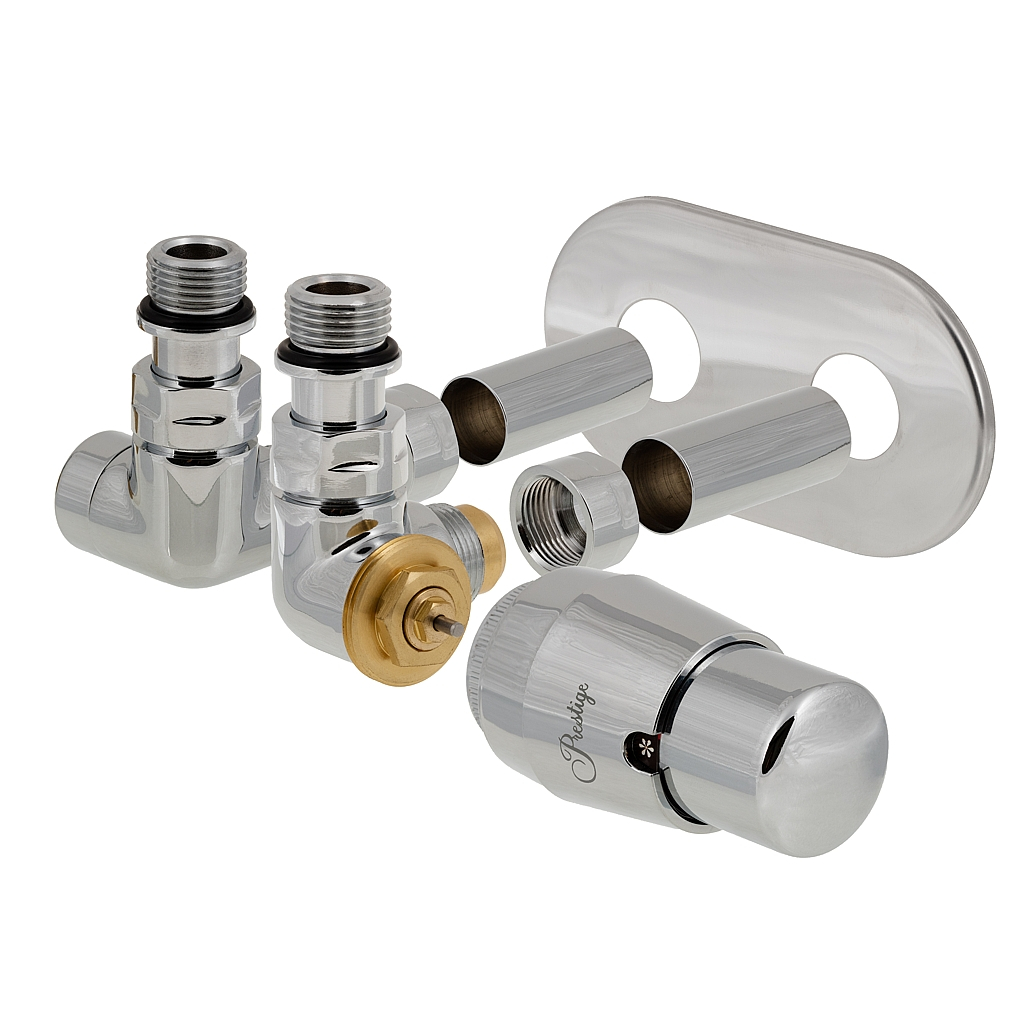

Designová termostatická sada VISION středová - lesklý chrom
Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION ve středovém provedení slouží pro připojení otopného tělesa se středovým připojením k rozvodu.

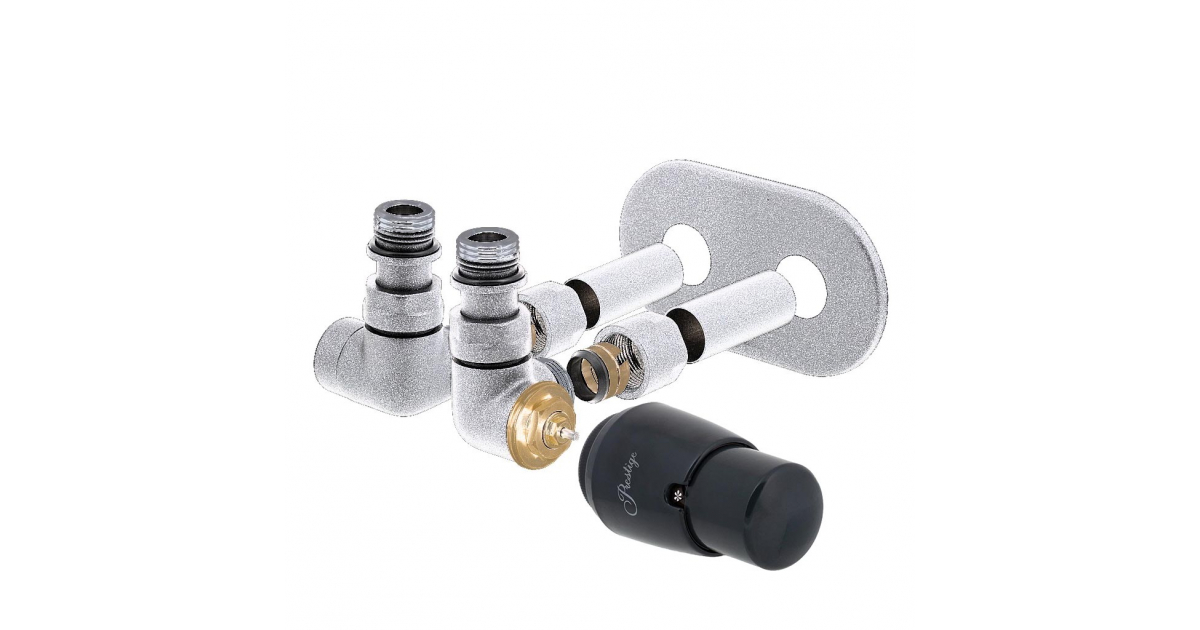

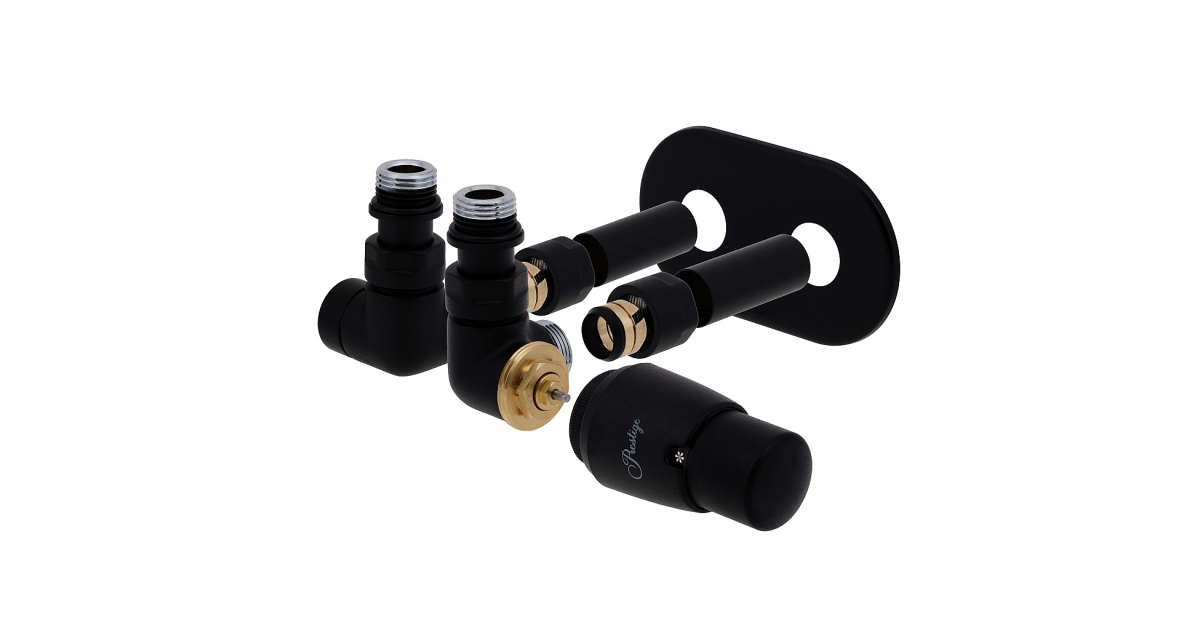

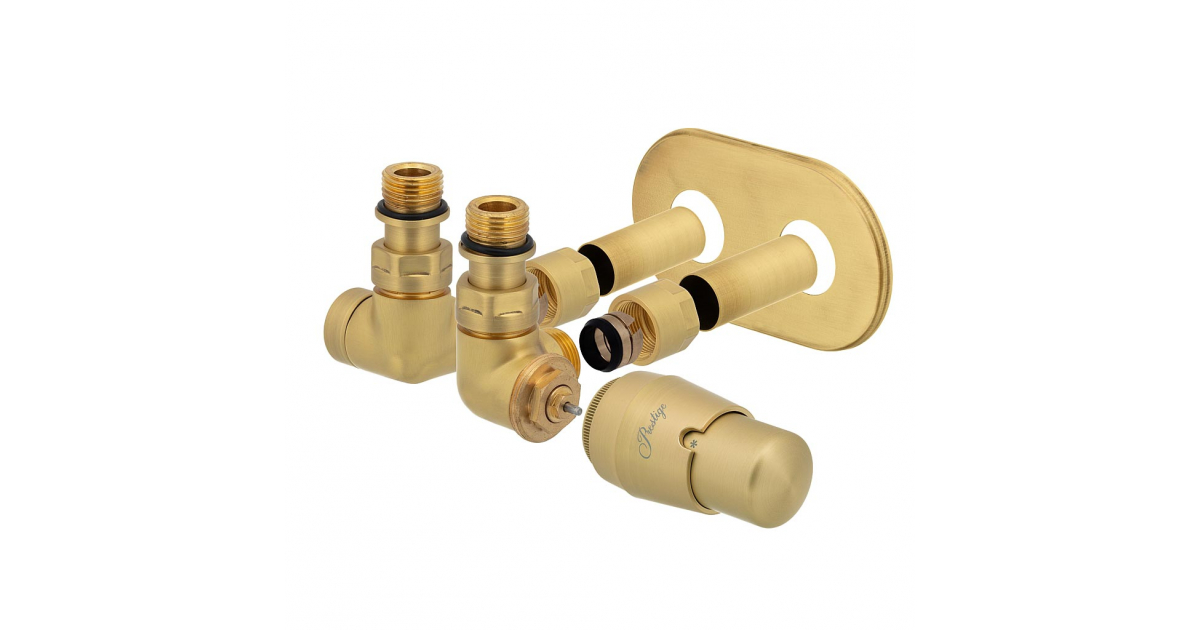

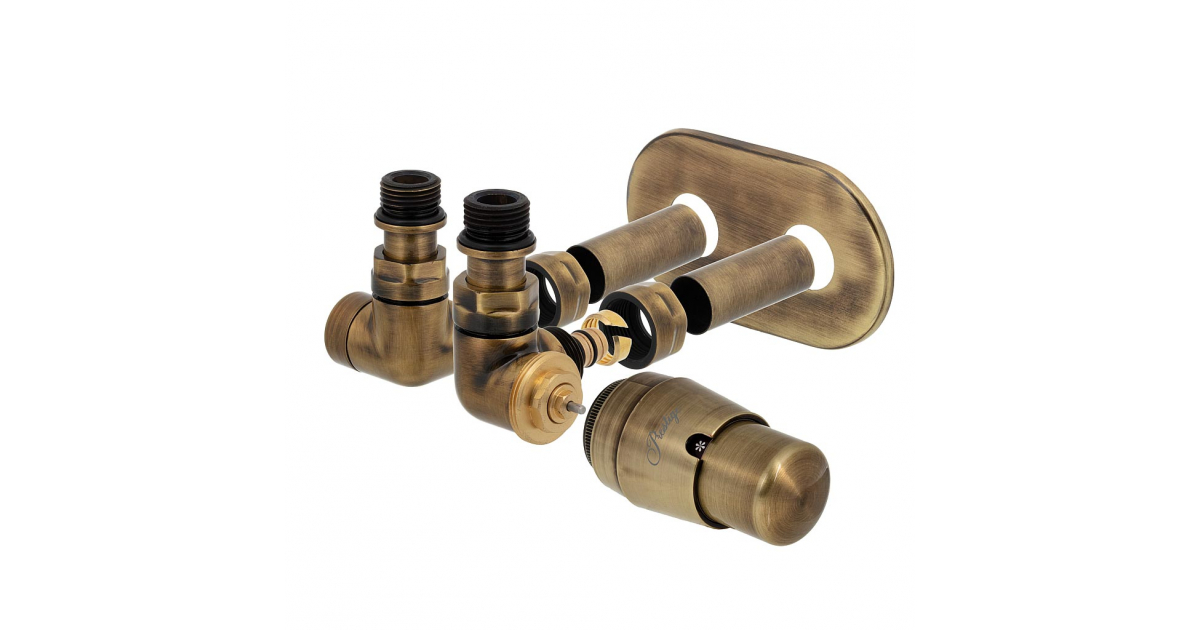

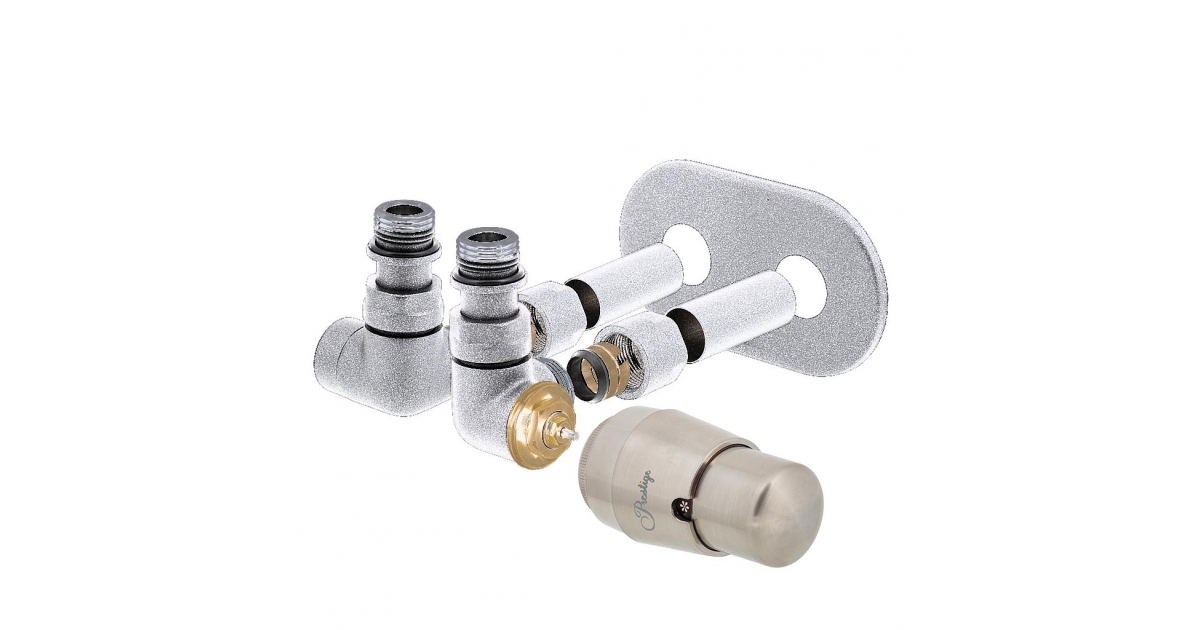

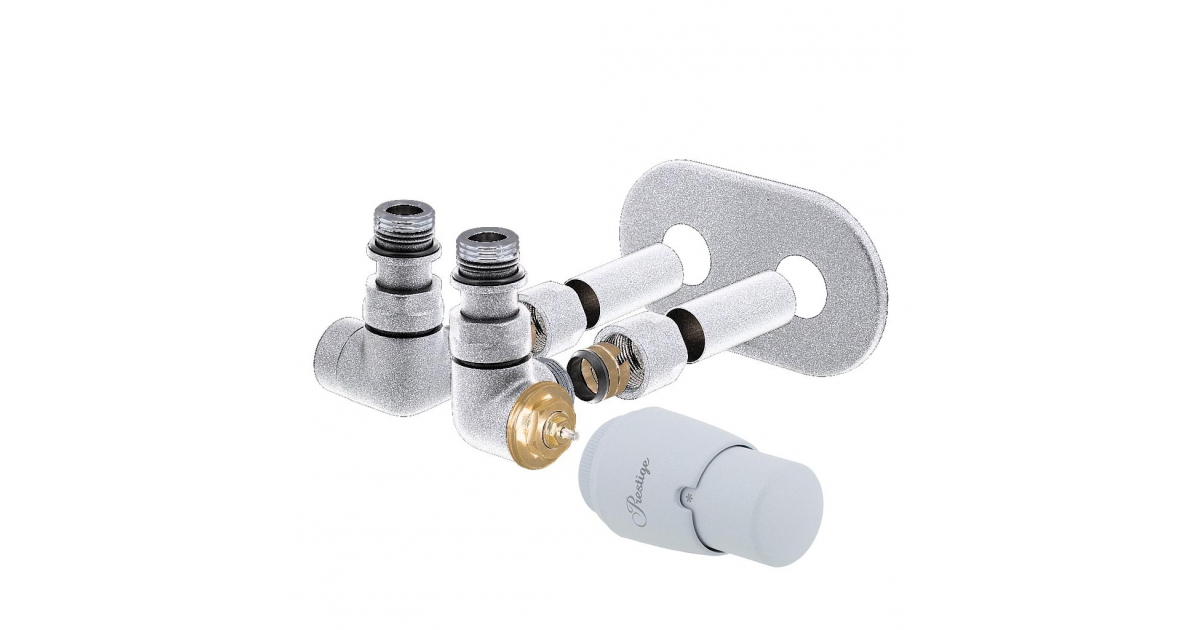

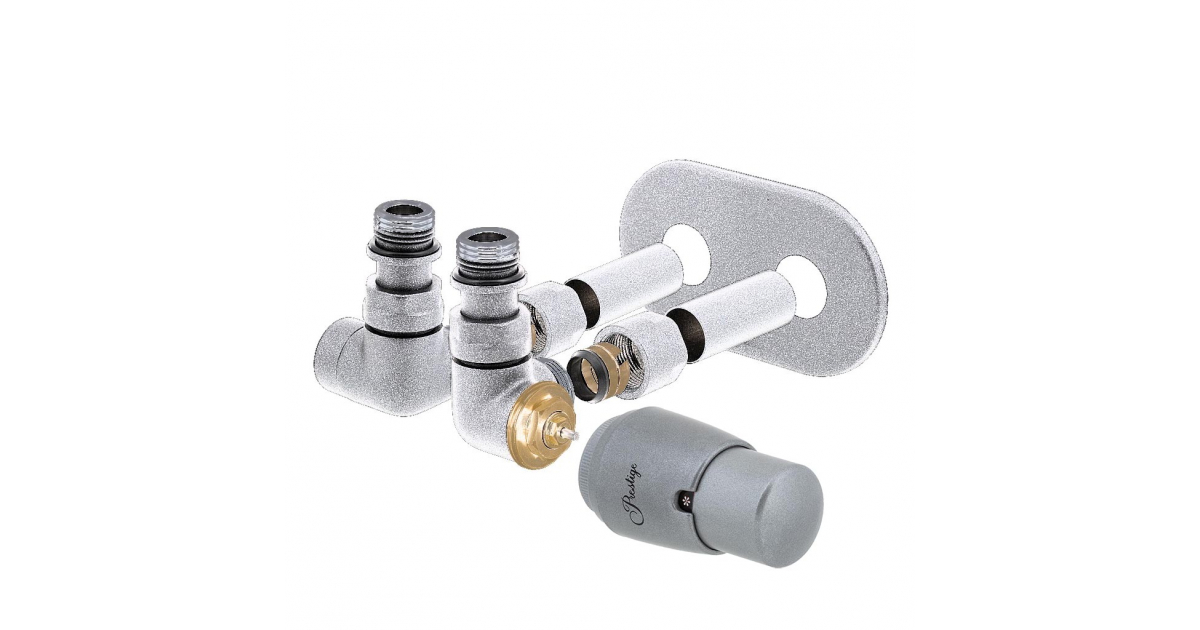

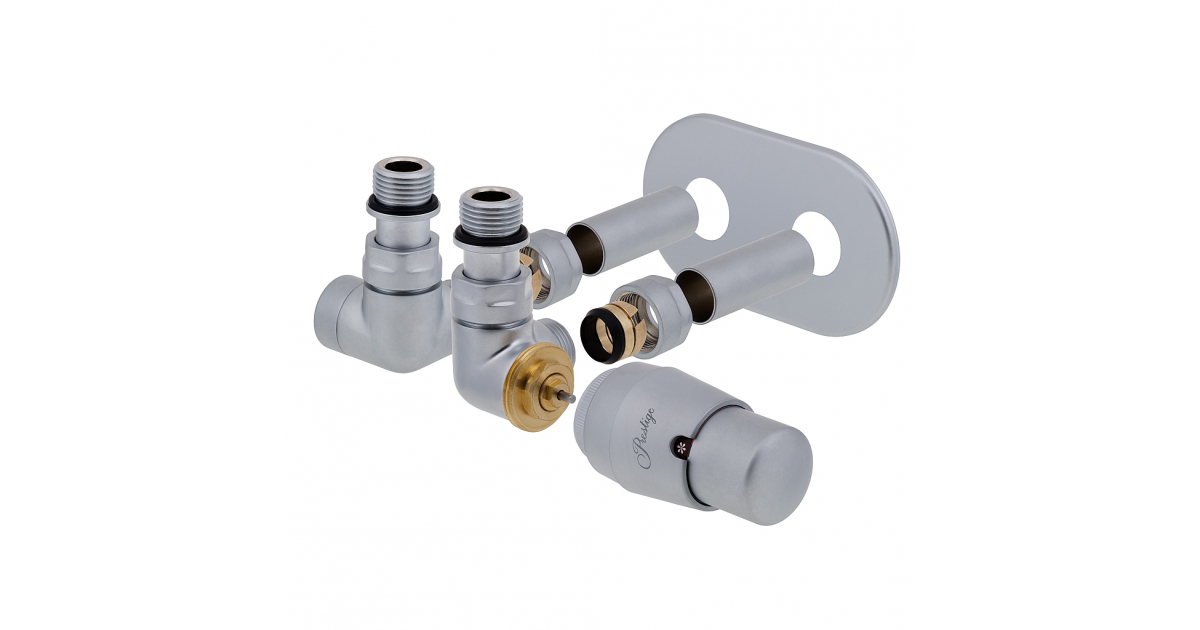

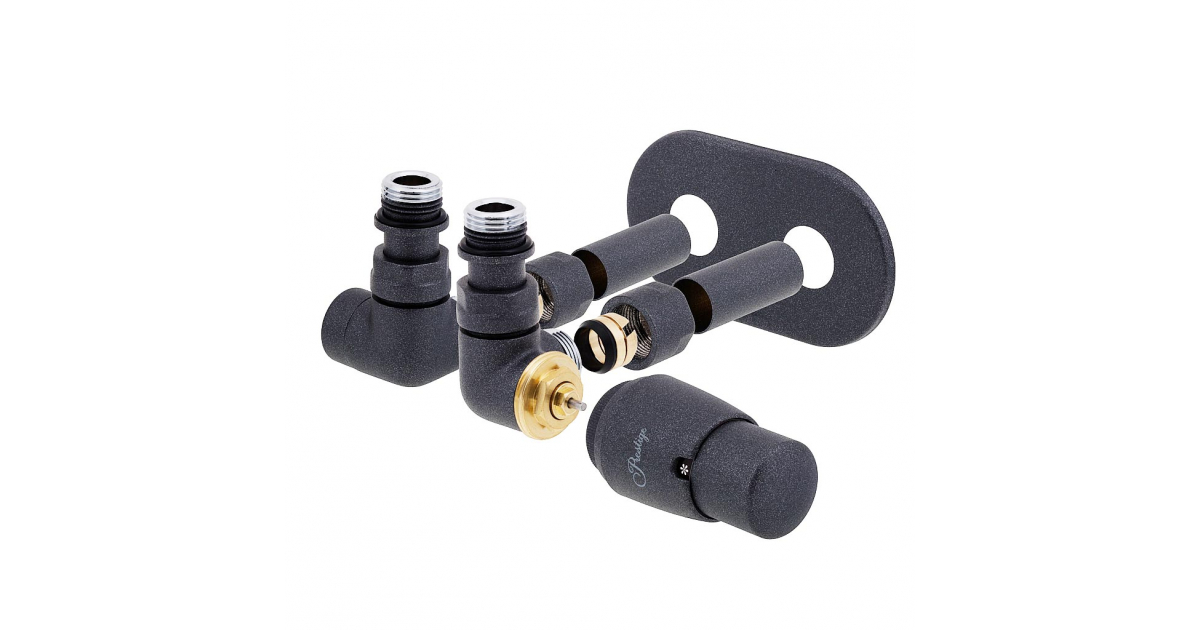

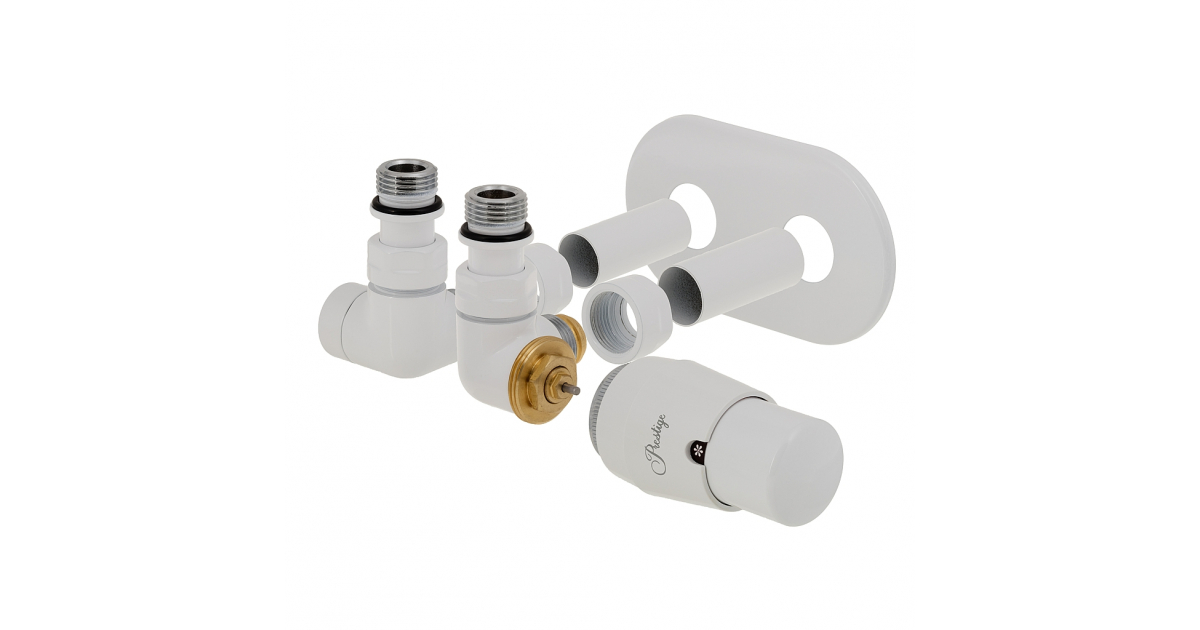

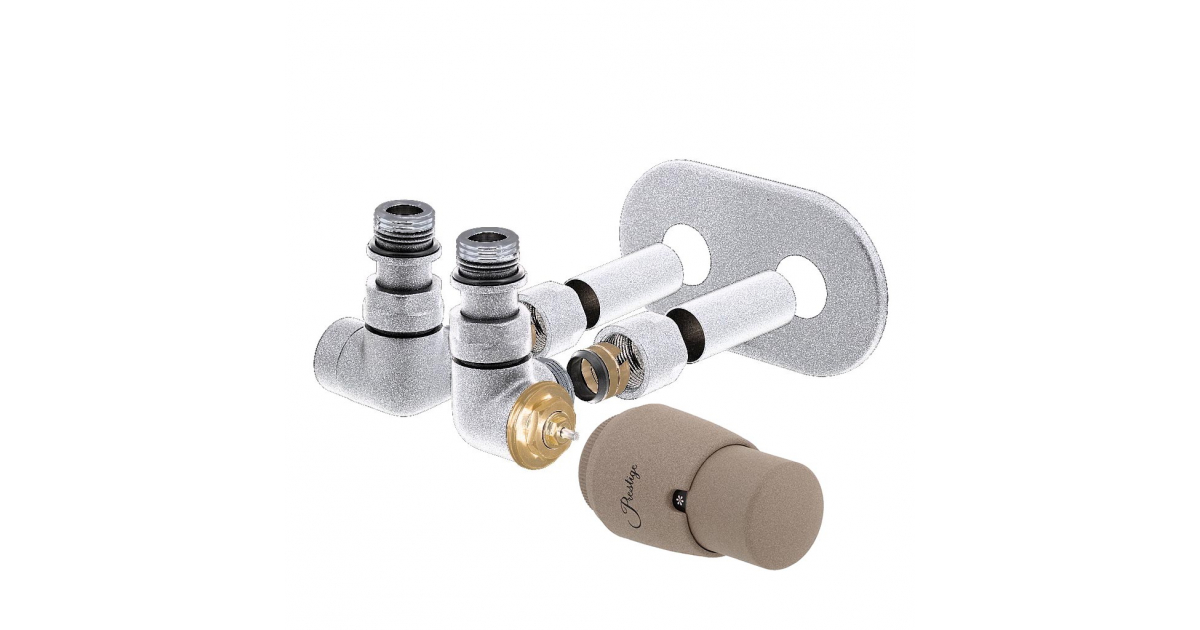

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.
Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny
- Desková otopná tělesa se středovým připojením
- Trubková koupelnová otopná tělesa (žebříky) se spodním středovým připojením
![](/data/cache/thumb_1200-630-12/products/11976/1639492589/vision-i-02l-komplet-1639492589.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492592/vision-i-06l-komplet-1639492592.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492600/vision-i-14l-komplet-1639492601.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492599/vision-i-13l-komplet-1639492599.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492590/vision-i-03l-komplet-1639492590.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492591/vision-i-05l-komplet-1639492591.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492593/vision-i-07l-komplet-1639492593.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1697182020/vision-i-11l-komplet-1697182020.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492594/vision-i-08l-komplet-1639492594.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492595/vision-i-09l-komplet-1639492595.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492596/vision-i-10l-komplet-1639492596.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492590/vision-i-04l-komplet-1639492591.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492604/vision-i-17l-komplet-1639492604.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492598/vision-i-12l-komplet-1639492598.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492602/vision-i-15l-komplet-1639492602.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492603/vision-i-16l-komplet-1639492603.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492606/vision-i-18l-komplet-1639492606.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1639492607/vision-i-19l-komplet-1639492607.jpg)
![](/data/cache/thumb_1200-630-12/products/11976/1708344340/vision-i-29l-komplet-1708344340.jpg)
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
![Designová termostatická sada VISION středová - lesklý chrom](/data/cache/thumb_59-59-0/products/11976/1639492589/vision-i-02l-komplet-1639492589.jpg)
Designová termostatická sada VISION středová - lesklý chrom
Poptat produktKe stažení
Varianty
Varianta produktu | barva | Obj. číslo | Cena bez DPH | BIM | DWG |
---|---|---|---|---|---|
Základní designová termostatická sada Vision středová levá, připojení Cu 15x1mm | lesklý chrom | Vis02PCZ | 2 170 Kč | CAD | |
Základní designová termostatická sada Vision středová levá, připojení Pex-Al-Pex 16x2mm | lesklý chrom | Vis02PXZ | 2 170 Kč | CAD | |
Základní designová termostatická sada Vision středová pravá, připojení Cu 15x1mm | lesklý chrom | Vis02LCZ | 2 170 Kč | CAD | |
Základní designová termostatická sada Vision středová pravá připojení Pex-Al-Pex 16x2mm | lesklý chrom | Vis02LXZ | 2 170 Kč | CAD | |
Kompletní designová termostatická sada Vision středová levá, připojení Cu 15x1mm | lesklý chrom | Vis02PCS | 3 022 Kč | ||
Kompletní designová termostatická sada Vision středová levá, připojení Pex-Al-Pex 16x2mm | lesklý chrom | Vis02PXS | 3 022 Kč | ||
Kompletní designová termostatická sada Vision středová pravá, připojení Cu 15x1mm | lesklý chrom | Vis02LCS | 3 022 Kč | ||
Kompletní designová termostatická sada Vision středová pravá připojení Pex-Al-Pex 16x2mm | lesklý chrom | Vis02LXS | 3 022 Kč |
Popis
Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

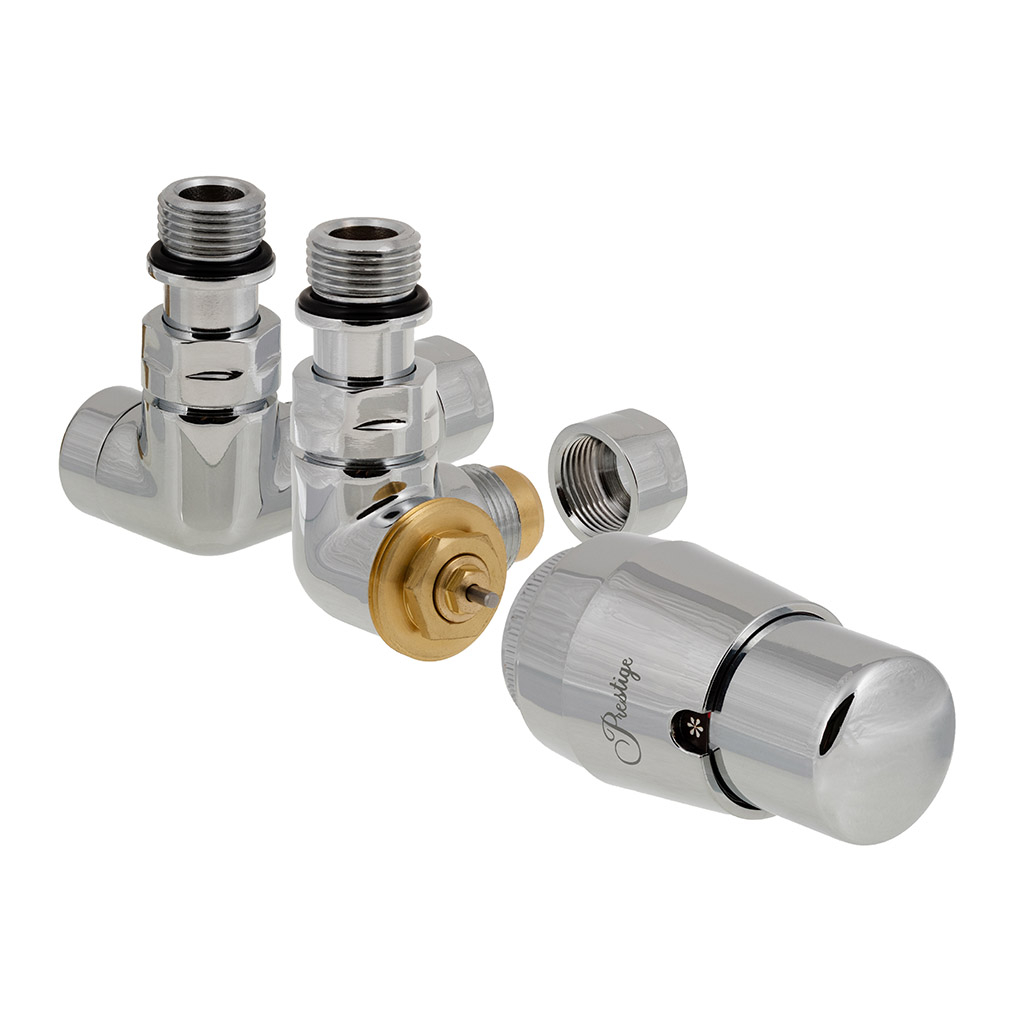

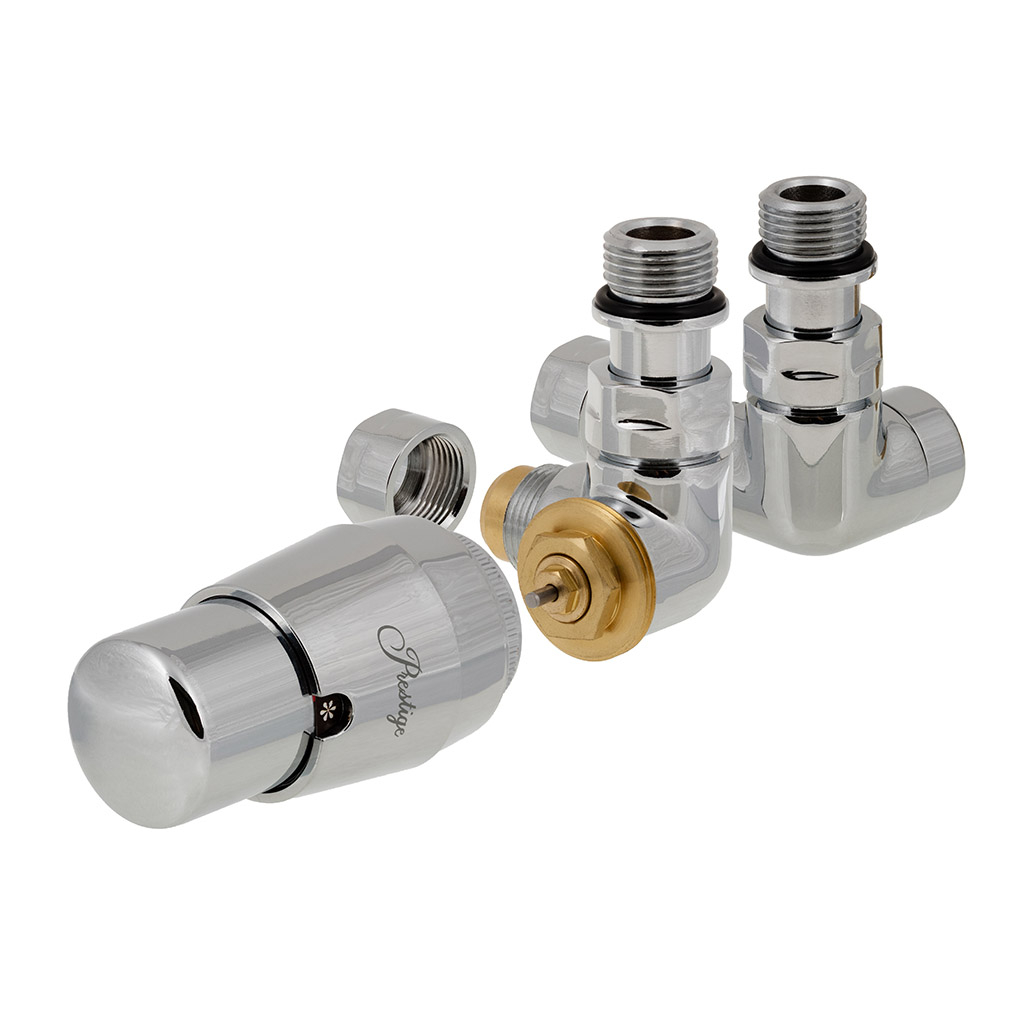

Základní sada obsahuje:
1x Ventil Vision dané barvy
1x Regulační šroubení Vision dané barvy
1x Termostatickou hlavici kuželového tvaru dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

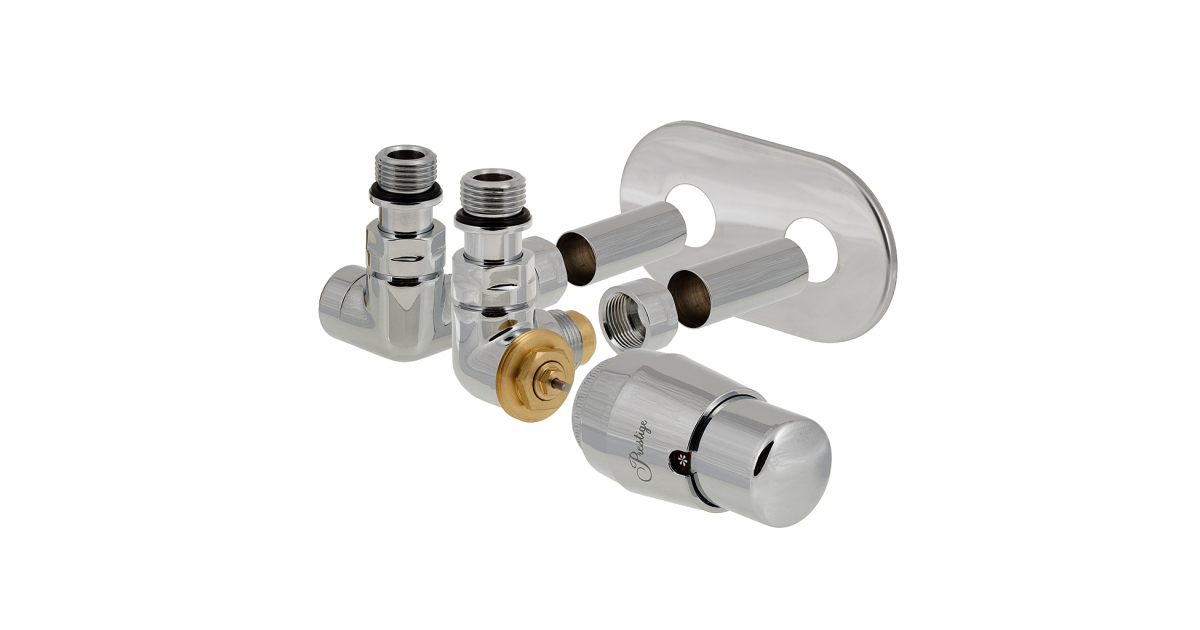

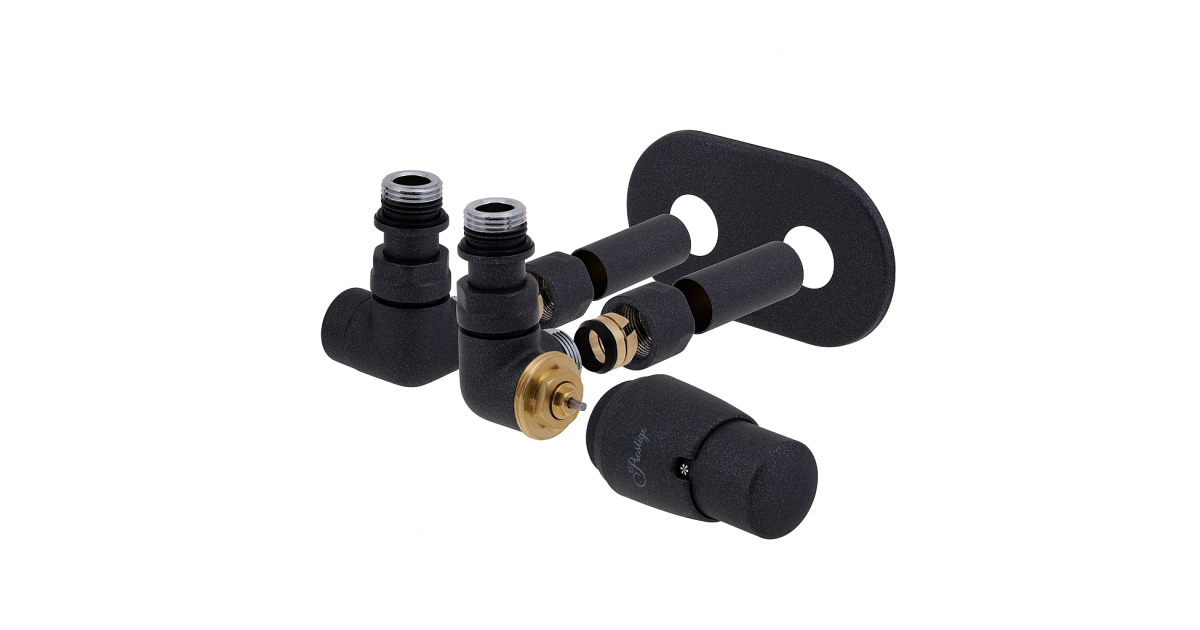

Kompletní sada obsahuje:
1x Ventil Vision dané barvy
1x Regulační šroubení Vision dané barvy
1x Termostatickou hlavici kuželového tvaru dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm
1x Krytku průchodu stěnou nebo podlahou v dané barvě
2x Krytku dopojovací trubky v dané barvě
Rozměry | DN 15 / svěrná spojka Pex-Al-Pex 16×2 DN 15 / svěrná spojka Cu 15×1 | ||||||
---|---|---|---|---|---|---|---|
Jmenovitý tlak | PN 10 | ||||||
Max. pracovní diferenční tlak | 20 kPa | ||||||
Max. uzavírací diferenční tlak | 60 kPa | ||||||
Max. pracovní teplota | 120 °C | ||||||
Min. pracovní teplota | 0 °C | ||||||
Materiál |
| ||||||
Povrchová úprava | galvanické pokovení / prášková barva |
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Desková otopná tělesa
- Koupelnová trubková otopná tělesa - žebříky
Obvyklý způsob použití
Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním středovým připojením k rozvodu vytápění.
- Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
- Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
- Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
- Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
Připojení na rozvod vytápění:
