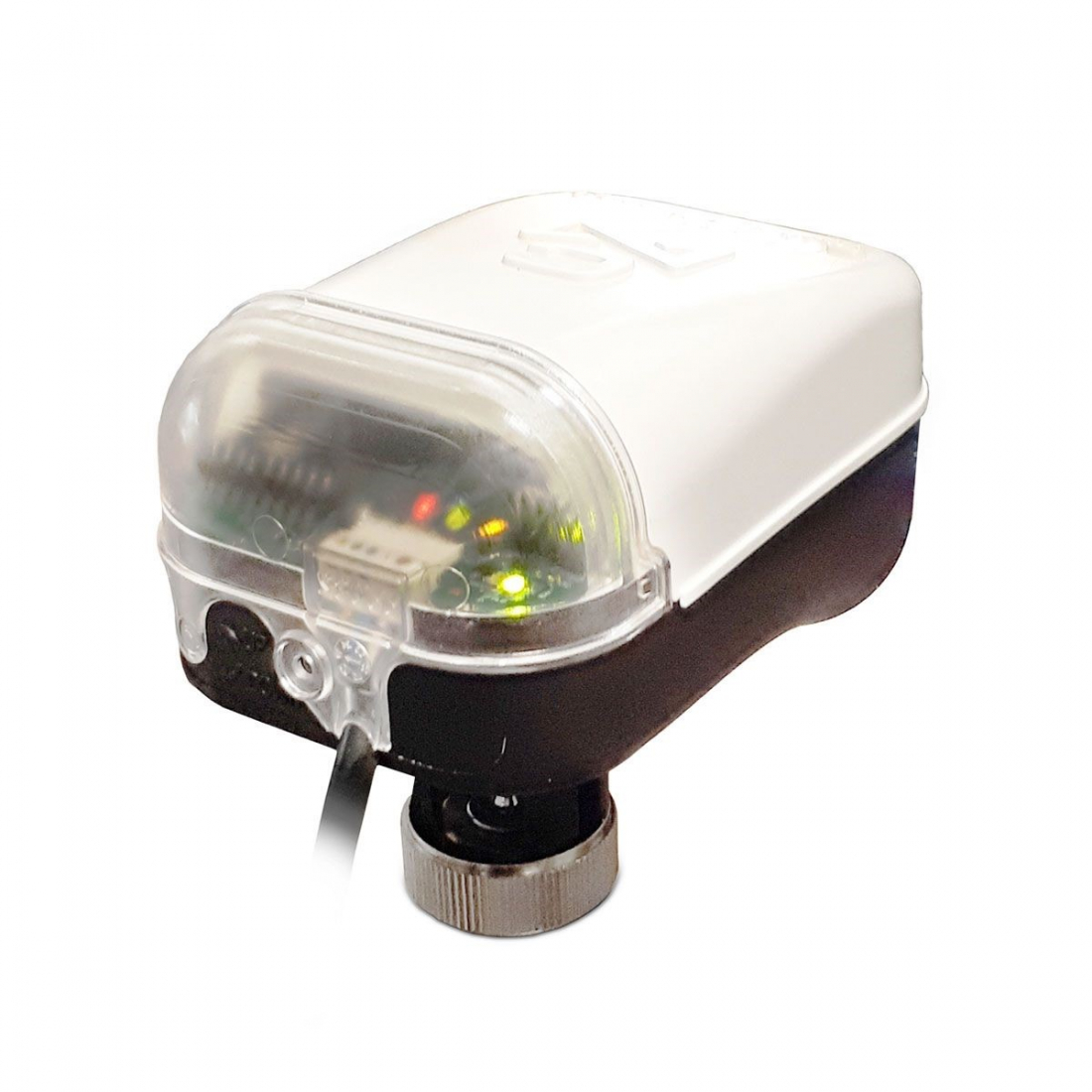

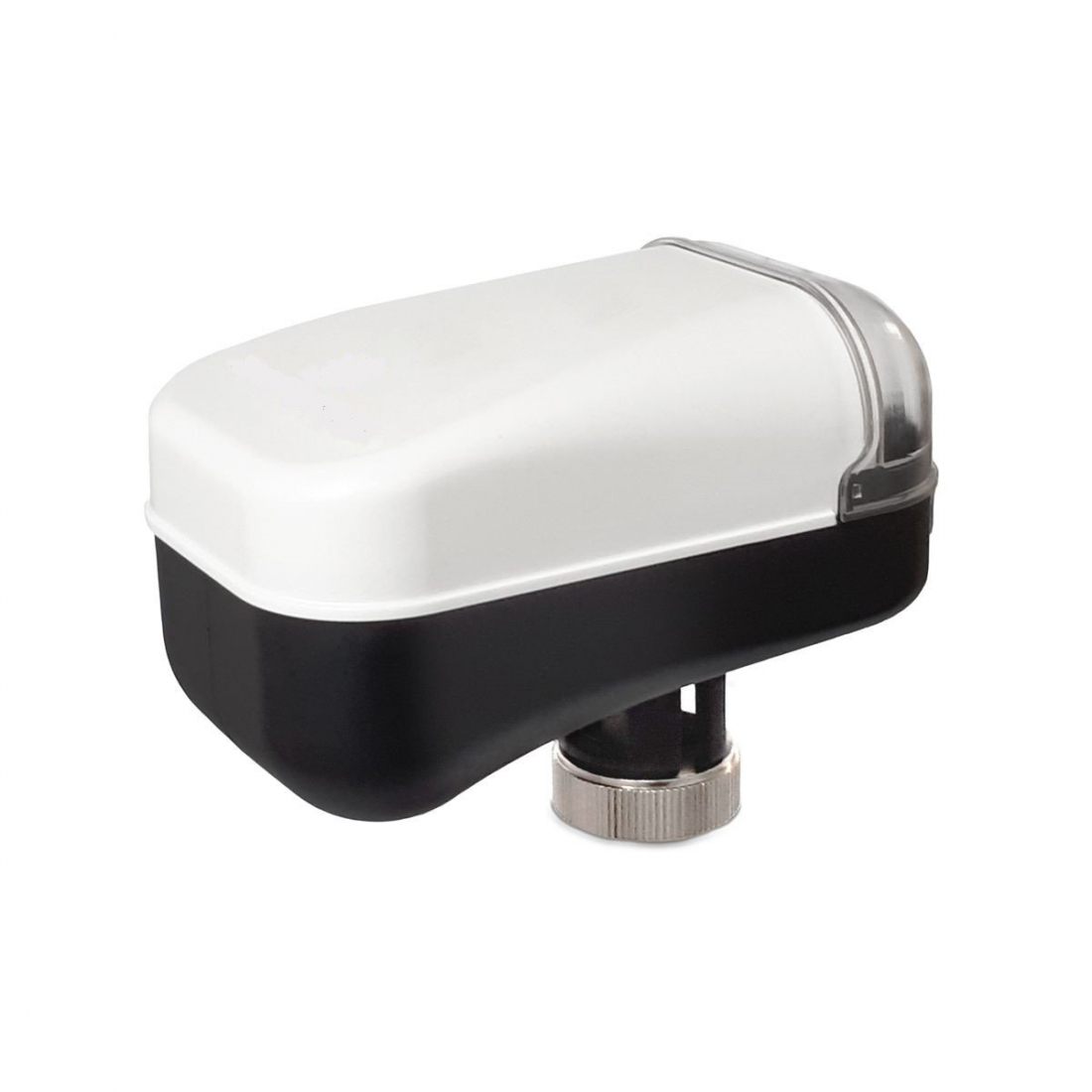

Elektromechanické pohony MVC 203, MVC 403 a MVC 503

MVC 203, MVC 403 a MVC 503 jsou elektromechanické ovládací pohony se silou 300 N pro regulační ventily řady VSB_T a VMB_T s pracovním zdvihem 5,5 mm.

MVC 203 - elektromechanický ovládací pohon s napájení 230 V pro 3-bodovou regulaci

MVC 403 - elektromechanický ovládací pohon s napájení 24 V pro 3-bodovou regulaci

MVC 503 - elektromechanický ovládací pohon s napájení 24 V řízený spojitým řídícím signálem 0–10 V

Použití:

2-cestné regulační ventily VSB_T
3-cestné regulační ventily VMB_T

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství Alternativy

Elektromechanické pohony MVC 203, MVC 403 a MVC 503

Poptat produkt

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Elektromechanický pohon MVC 203, 230 V, 3-bod	300 N	MVC203	2 632 Kč
Elektromechanický pohon MVC 403, 24 V, 3-bod	300 N	MVC403	2 418 Kč
Elektromechanický pohon MVC 503, 24 V, 0–10 V	300 N	MVC503	3 017 Kč

Popis

Elektromechanické ovládací pohony řady MVC se silou 300 N jsou přesné a spolehlivé ovládací pohony určené pro ovládání ventilů řady VSB_T a VMB_T, popř. dalších ventilů s pracovním zdvihem do 16 mm.

Použití:

2-cestné regulační ventily VSB_T

3-cestné regulační ventily VMB_T

Funkce:

Plynulá regulace výkonu spotřebiče 3-bodovým řízením nebo několika rozsahy spojitého řídícího signálu - 0–10 V, 2–10 V, 0–5 V, 6–10 V
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení

M30×1,5

Max.pracovní zdvih

až 16 mm (autokalibrace)

Doba přestavení

60 s / 5,5 mm (ventily VSB_T a VMB_T)

Krytí

IP 43

Pracovní teplota

-5–55 °C

Regulace

MVC 203	230 V 3-bod
MVC 403	24 V 3-bod
MVC 503	0–10 V, 2–10 V, 0–5 V, 6–10 V

Značení

typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů MVC se ovládací silou 300 N

Elektromechanické ovládací pohony řady MVC jsou vhodné zejména pro ovládání regulačních ventilů řady VSB_T a VMB_T s pracovním zdvihem 5,5 mm.

MVC 203, MVC 403

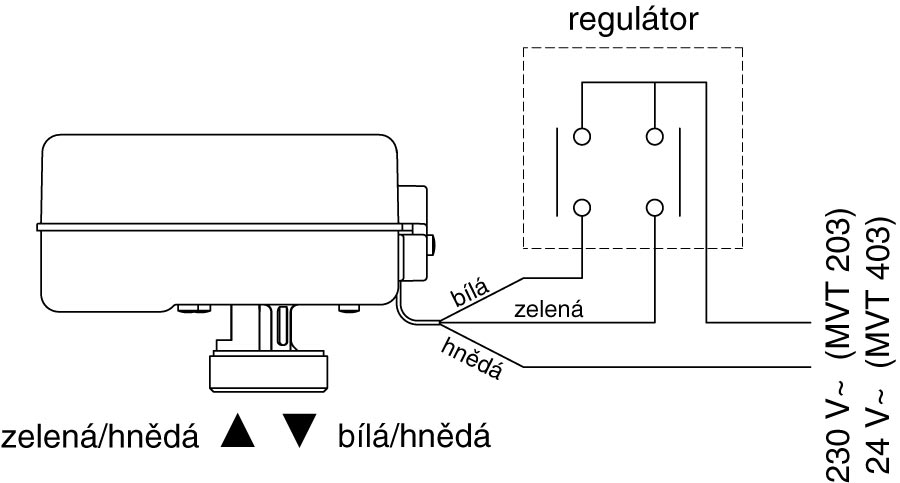

3-bodové popř. 2-bodové řízení

Přivedením napěťového signálu na bílý vodič tlačí pohyblivá část pohonu dřík do ventilu a tím 2-cestný ventil VSB_T otevírá, 3-cestný ventil VMB_T otevírá ve směru A-AB a zavírá port zkratu B.

Po odpojení napěťového signálu se pohon MVC zastaví a udržuje kuželku regulačního ventilu v té poloze, ve které došlo k odpojení napěťového signálu.

Přivedením napěťového signálu na zelený vodič táhne pohyblivá část pohonu dřík směrem z ventilu a tím 2-cestný ventil VSB_T uzavírá, 3-cestný ventil VMB_T uzavírá ve směru A-AB a otevírá port zkratu B.

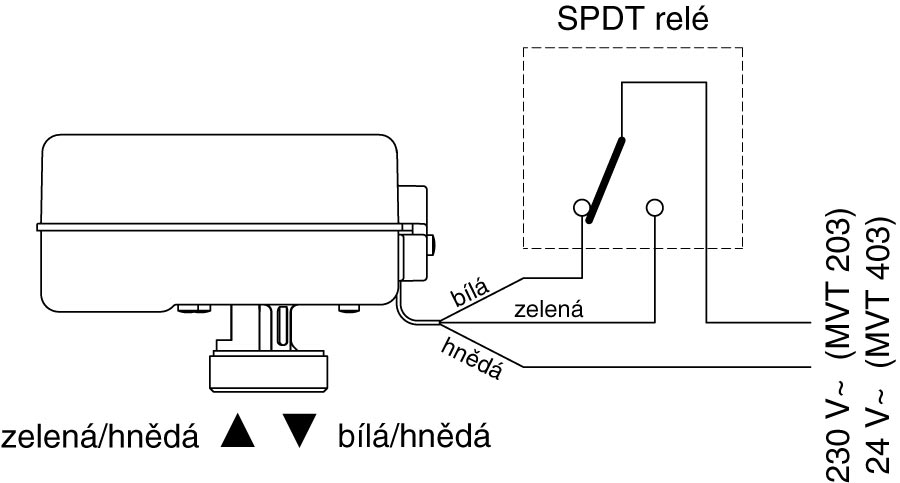

Alternativně lze pohony MVC 203 a MVC 403 ovládat pomocí externího SPDT rele i systémem otevřeno / zavřeno.

MVC 506

spojité řízení

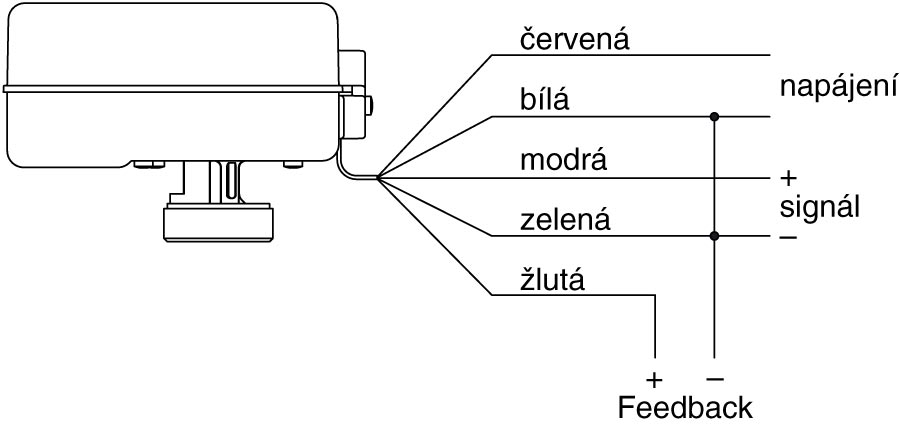

Přivedením řídícího signálu (např. 0–10 V) na modrý vodič pohonu se při zvyšující se úrovni napětí pohyblivá část pohonu začne pohybovat směrem zvoleným DIP přepínačem 1. Lze tedy volit, v jaké krajní poloze bude regulační kuželka ovládaného ventilu při úrovni řídícího signálu 0 V a 10 V - plně otevřená / plně uzavřená.
