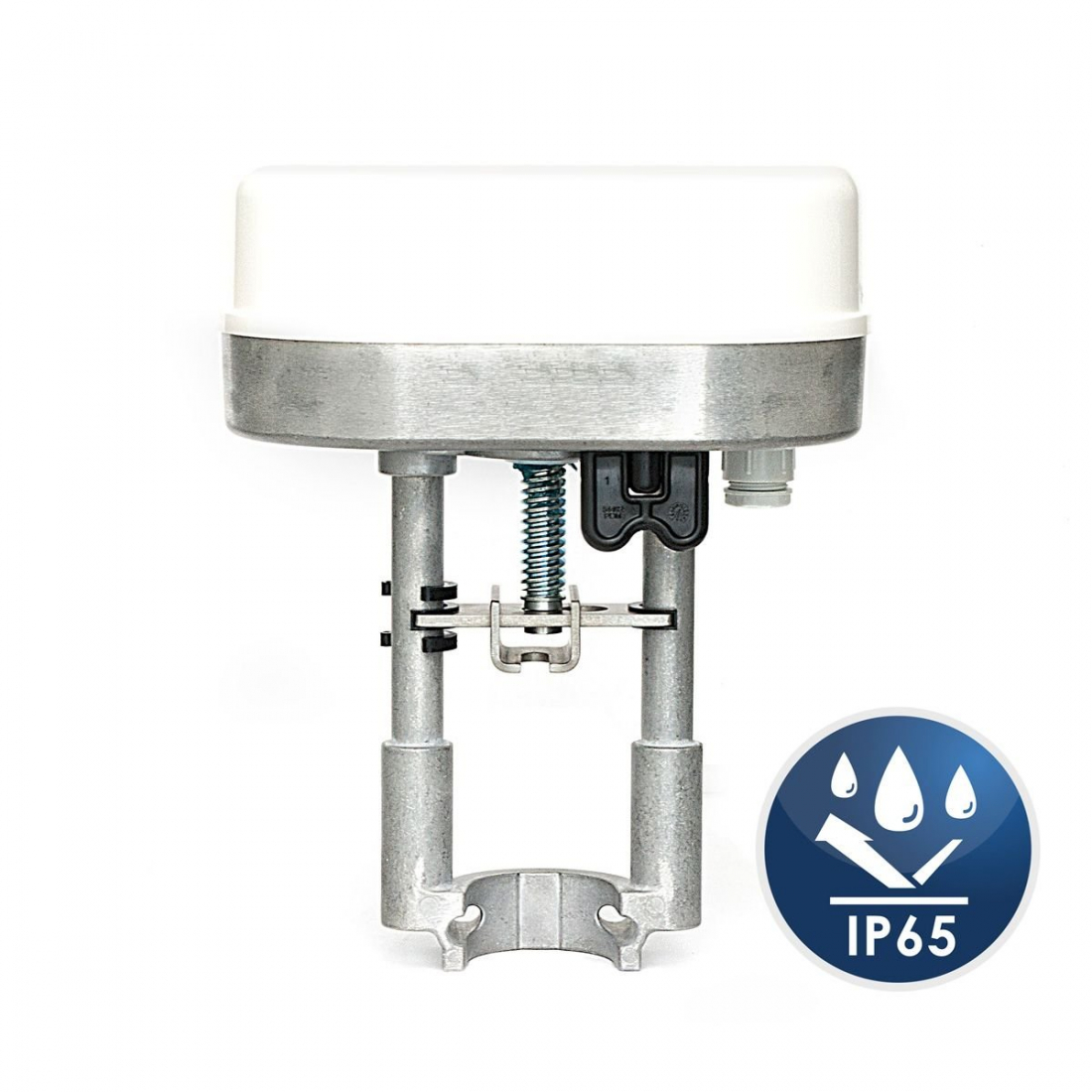

Elektromechanické pohony MVE5xx, MVE 2xx bez havarijní funkce IP65

Elektomechanické pohony řady MVE s krytím IP 65 jsou k dispozici pro celou řadu 2-cestných a 3-cestných regulačních ventilů s pracovním zdvihem do 60 mm. Napájení volitelně 24 V nebo 230 V, 3-bodové řízení, ovládání spojitým napěťovým signálem nebo spojitým proudovým signálem 4–20 mA, ovládací síla 600–2200 N.

Použití:

2-cestné a 3-cestné regulační ventily Hydronix, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)
Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese, Siemens

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Elektromechanické pohony MVE5xx, MVE 2xx bez havarijní funkce IP65

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Elektromechanický pohon MVE 506 IP 65, 24 V, 3-bod / 0(2)–10 V	600 N	MVE506-65	8 015 Kč
Elektromechanický pohon MVE 510 IP 65, 24 V, 3-bod / 0(2)–10 V	1000 N	MVE510-65	8 591 Kč
Elektromechanický pohon MVE 515, 24 V, 3-bod / 0(2)–10 V	1500 N	MVE515-65	12 738 Kč
Elektromechanický pohon MVE 522, 24 V, 3-bod / 0(2)–10 V	2000 N	MVE522-65	14 017 Kč
Elektromechanický pohon MVE 206P, 230 V, 3-bod	600 N	MVE206P-65	8 922 Kč
Elektromechanický pohon MVE 210P, 230 V, 3-bod	1000 N	MVE210P-65	9 498 Kč
Elektromechanický pohon MVE 215P, 230 V, 3-bod	1500 N	MVE215P-65	13 645 Kč
Elektromechanický pohon MVE 222P, 230 V, 3-bod	2000 N	MVE222P-65	14 939 Kč
Elektromechanický pohon MVE 206, 230 V, 3-bod / 0(2)–10 V	600 N	MVE206-65	10 437 Kč
Elektromechanický pohon MVE 210, 230 V, 3-bod / 0(2)–10 V	1000 N	MVE210-65	11 014 Kč
Elektromechanický pohon MVE 215, 230 V, 3-bod / 0(2)–10 V	1500 N	MVE215-65	15 160 Kč
Elektromechanický pohon MVE 222, 230 V, 3-bod / 0(2)–10 V	2000 N	MVE222-65	16 514 Kč

Popis

Elektromechanické ovládací pohony řady MVE s krytím IP 65 a s ovládací silou 600–2200 N jsou přesné a spolehlivé ovládací pohony určené pro ovládání 2-cestných a 3-cestných regulačních ventilů s pracovním zdvihem do 60 mm.

Použití:

2-cestné regulační ventily Hydronix, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)

3-cestné regulační ventily Hydronix, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)

Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese, Siemens

Funkce:

Plynulá regulace výkonu spotřebiče 3-bodovým řízením nebo několika rozsahy spojitého řídícího signálu - 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V nebo 4–20 mA
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení

třmen

Pracovní zdvih

5–60 mm (autokalibrace)

Doba přestavení

15-60 s dle zdvihu ventilu a řídícího signálu

Krytí

IP 65 (po osazení kabelových vývodek PG13,5 - nejsou součástí dodávky)

Pracovní teplota

-10–50 °C

Síla

MVE506, MVE206P, MVE206	600 N
MVE510, MVE210P, MVE210	1000 N
MVE515, MVE215P, MVE215	1500 N
MVE522, MVE222P, MVE222	2200 N

Regulace

MVE5xx	3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
MVE2xx	3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
MVE2xxP	3-bod

Značení

typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů MVE s ovládací silou 600–2200 N

Elektromechanické ovládací pohony řady MVE jsou vhodné zejména pro ovládání regulačních ventilů různých výrobců se zdvihem 5–60 mm.

Pohony řady MVE jsou univerzálním řešením pro velkou škálu ventilů různých výrobců, a to díky velkému rozsahu pracovních zdvihů (5–60 mm), autokalibraci pohonu na zdvih daného ventilu, napájení volitelně 24 V nebo 230 V a schopnosti pohonu zpracovat prakticky jakýkoliv řídící signál (3-bod, spojité napěťové i proudové řízení).

Tabulky kompatibility

Pohony MVE lze instalovat na ventily různých výrobců, nebo pomocí adaptérů AGxx.

Tabulka kompatibility s ventily Hydronix

Ventil	Adaptér
VSB(F), VMB(F)	AG52
2FGB, 2FGB-B, 3FGB	přímá montáž
Optima Compact, DN 40–50	AG70-10
Optima Compact flange	AG70-10

Tabulka kompatibility s ventily Belimo

Ventil	Adaptér
H6..N, DN 15–100	AG70-10
H7..N, DN 15–100	AG70-10

Tabulka kompatibility s ventily Danfoss

Ventil	Adaptér
VF2, VF3	AG60-07
VR2, VR3	AG60-07

Tabulka kompatibility s ventily ESBE

Ventil	Adaptér
VLA121, VLA221	přímá montáž
VLA325, VLA425	přímá montáž
VLE122, VLE222	přímá montáž
VLE325	přímá montáž
VLF125	přímá montáž
VLB225	přímá montáž
VLC125, VLC225	přímá montáž
VLC425	přímá montáž
VLA131, VLA335	přímá montáž
VLA132	přímá montáž
VLF135, VLF335	přímá montáž
VLB235	přímá montáž

Tabulka kompatibility s ventily Honeywell

Ventil	Adaptér
V176A,B	AG60-10
V538C	AG60-10
V5011A	AG60-10

Tabulka kompatibility s ventily Johnson Controls

Ventil	Adaptér
VB7816-2111	AG66
BM-3018-3300	AG67

Tabulka kompatibility s ventily MUT

Ventil	Adaptér
MK, DN 50–150	AG69

Tabulka kompatibility s ventily Satchwell

Ventil	Adaptér
VZ	AG53
VSF, DN 15–50	AG53
VZF, DN 65–150	AG53
MZ	AG53
MJF, DN 15–50	AG53
MZF, DN 65–150	AG53

Tabulka kompatibility s Schneider electric

Ventil	Adaptér
V241	přímá montáž
V211T	přímá montáž
V212T	přímá montáž
V211	přímá montáž
V212	přímá montáž
VG221	přímá montáž
VG222	přímá montáž
V231	přímá montáž
V232	přímá montáž
V292	přímá montáž
V341	přímá montáž
V311T	přímá montáž
V311	přímá montáž
VG321	přímá montáž
V321	přímá montáž

Tabulka kompatibility s Siemens

Ventil	Adaptér
VPF43, DN 50–80	AG70-10
VPF53, DN 50–80	AG70-10
VVF21, DN 25–80	AG70-10
VVF21, DN≥100	AG70-14
VVF31, DN 15–80	AG70-10
VVF31, DN≥100	AG70-14
VVF40, DN 15–80	AG70-10
VVF40, DN≥100	AG70-14
VVF41, DN 50	AG70-14
VVF41, DN 65–150	AG70-14
VVF45, DN 50	AG70-14
VVF45, DN 65–150	AG70-14
VVF51, DN 15–40	AG70-10
VVF52, DN 15–40	AG70-10
VVF53, DN 15–50	AG70-10
VVF53, DN 65–150	AG70-10
VVF61, DN 15–25	AG70-10
VVF61, DN 40–50	AG70-14
VVF61, DN 65–150	AG70-14
VVF61_2, DN 15–50	AG70-10
VVF61_2, DN 65–150	AG70-10
VVG41, DN 15–50	AG70-10
VVG11, DN 25–40	AG70-10
VXF21, DN 25–80	AG70-10
VXF21, DN 100	AG70-14
VXF31, DN 15–80	AG70-10
VXF31, DN 100–150	AG70-14
VXF40, DN 15–80	AG70-10
VXF40, DN 100–150	AG70-14
VXF41, DN 50	AG70-14
VXF41, DN 65–150	AG70-14
VXF45, DN 50	AG70-14
VXF45, DN 65–150	AG70-14
VXF51, DN 15–40	AG70-10
VXF52, DN 15–40	AG70-10
VXF53, DN 15–50	AG70-10
VXF53, DN 65–150	AG70-10
VXF61, DN 15–25	AG70-10
VXF61, DN 40–50	AG70-14
VXF61, DN 65–150	AG70-14
VXF61_2, DN 15–50	AG70-10
VXF61_2, DN 65–150	AG70-10
VXG41, DN 15–50	AG70-10
VXG11, DN 25–40	AG70-10
