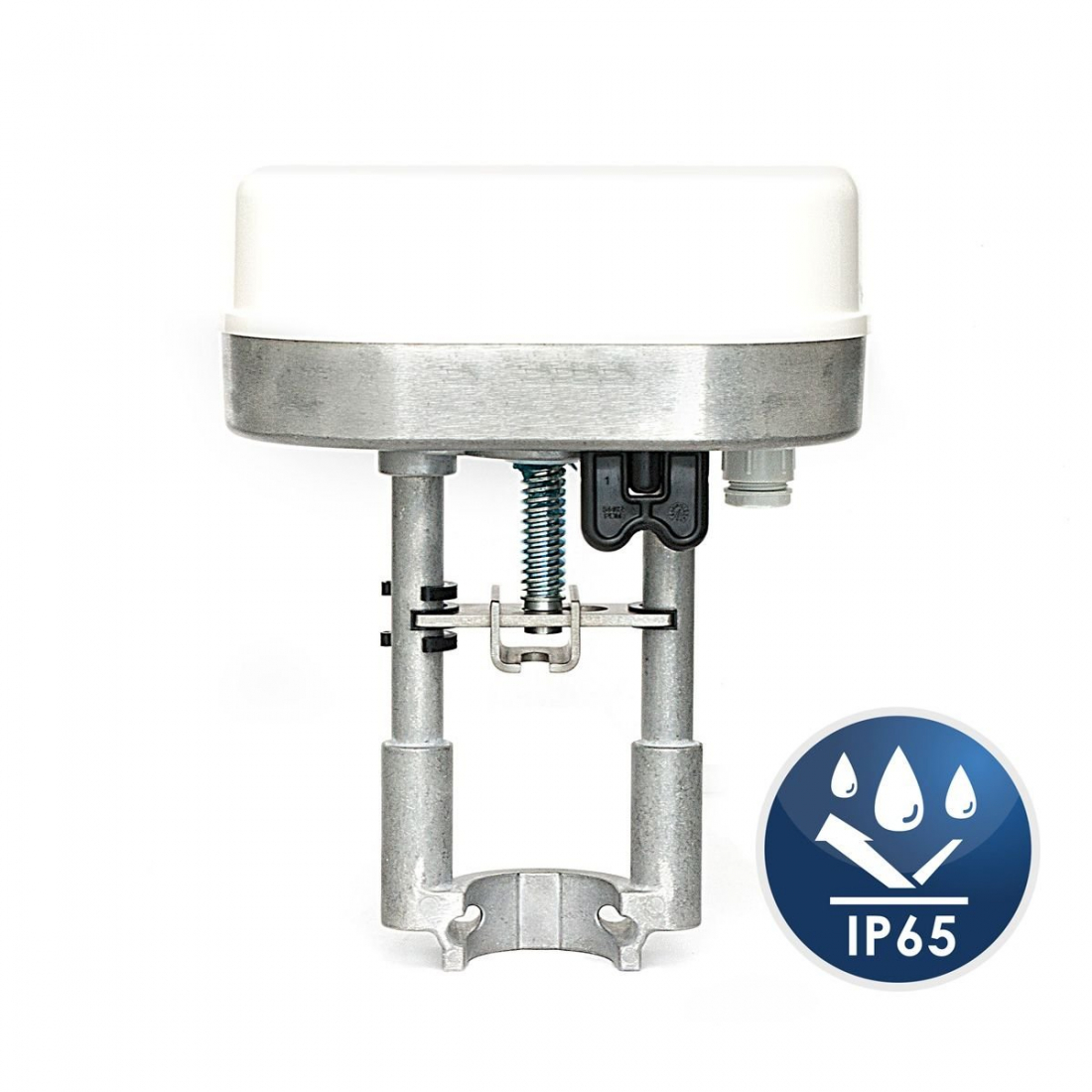

Elektromechanické pohony MVE5xxR, MVE2xxR s havarijní funkcí IP 65

Elektomechanické pohony řady MVE R s havarijní funkcí a s krytím IP 65 jsou k dispozici pro celou řadu 2-cestných a 3-cestných regulačních ventilů s pracovním zdvihem do 60 mm. Napájení volitelně 24 V nebo 230 V, 3-bodové řízení, ovládání spojitým napěťovým signálem nebo spojitým proudovým signálem 4-20 mA, ovládací síla 600–1500 N. Havarijní funkce přestaví kuželku regulačního ventilu volitelně do horní nebo spodní úvrati.

Použití:

2-cestné a 3-cestné regulační ventily Hydronix, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)
Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese, Siemens

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Elektromechanické pohony MVE5xxR, MVE2xxR s havarijní funkcí IP 65

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Elektromechanický pohon MVE 506R IP 65, 24 V, 3-bod / 0(2)–10 V	600 N	MVE506R-65	11 672 Kč
Elektromechanický pohon MVE 510R IP 65, 24 V, 3-bod / 0(2)–10 V	1000 N	MVE510R-65	12 618 Kč
Elektromechanický pohon MVE 515R IP 65, 24 V, 3-bod / 0(2)–10 V	1500 N	MVE515R-65	16 122 Kč
Elektromechanický pohon MVE 206R IP 65, 230 V, 3-bod / 0(2)–10 V	600 N	MVE206R-65	12 613 Kč
Elektromechanický pohon MVE 210R IP 65, 230 V, 3-bod / 0(2)–10 V	1000 N	MVE210R-65	13 997 Kč
Elektromechanický pohon MVE 215R IP 65, 230 V, 3-bod / 0(2)–10 V	1500 N	MVE215R-65	17 308 Kč

Popis

Elektromechanické pohony řady MVE R s havarijní funkcí a s krytím IP 65 se silou 600–1500 N jsou přesné a spolehlivé ovládací pohony určené pro ovládání 2-cestných a 3-cestných regulačních ventilů s pracovním zdvihem do 60 mm.

Spolu s pohony řady XT060 a XM060 tvoří pohony MVE R ucelenou řadu pohonů s havarijní funkcí s ovládací silou 200-1500 N.

Použití:

2-cestné regulační ventily Hydronix, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)
3-cestné regulační ventily Hydronix, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)
Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese, Siemens

Funkce:

Plynulá regulace výkonu spotřebiče 3-bodovým řízením nebo několika rozsahy spojitého řídícího signálu - 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V nebo 4–20 mA
Havarijní funkce s možností volby směru pohybu kuželky při její aktivaci - ideální řešení pro:
- objektové předávací stanice tepla
- okruhy vytápění VZT jednotek
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení

třmen

Pracovní zdvih

5–60 mm (autokalibrace)

Doba přestavení

15–60 s dle zdvihu ventilu a řídícího signálu

Krytí

IP 65 (po osazení kabelových vývodek PG13,5 - nejsou součástí dodávky)

Pracovní teplota

-10–50 °C

Síla

MVE506R, MVE206R	600 N
MVE510R, MVE210R	1000 N
MVE515R, MVE215R	1500 N

Regulace

MVE5xxR	3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
MVE2xxR	3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA

Havarijní funkce

elektronická

volitelně:

havarijní funkce OTEVŘÍT
havarijní funkce ZAVŘÍT

Značení

typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů MVE R s havarijní funkcí s ovládací silou 600–1500 N

Elektromechanické ovládací pohony řady MVE R jsou vhodné zejména pro ovládání regulačních ventilů v soustavách s požadavkem na havarijní funkci pohonu. Pohony jsou vhodné pro regulační ventily různých výrobců se zdvihem 5–60 mm..

Pohony řady MVE R jsou univerzálním řešením pro velkou škálu ventilů různých výrobců, a to díky velkému rozsahu pracovních zdvihů (5–60 mm), autokalibraci pohonu na zdvih daného ventilu, napájení volitelně 24 V nebo 230 V, schopnosti pohonu zpravovat prakticky jakýkoliv řídící signál (3-bod, spojité napěťové i proudové řízení) a možnosti volby směru pohybu kuželky při aktivaci havarijní funkce.

Tabulky kompatibility

Pohony MVE lze instalovat na ventily různých výrobců, nebo pomocí adaptérů AGxx.

Tabulka kompatibility s ventily Hydronix

Ventil	Adaptér
VSB(F), VMB(F)	AG52
2FGB, 2FGB-B, 3FGB	přímá montáž
Optima Compact, DN 40–50	AG70-10
Optima Compact flange	AG70-10

Tabulka kompatibility s ventily Belimo

Ventil	Adaptér
H6..N, DN 15–100	AG70-10
H7..N, DN 15–100	AG70-10

Tabulka kompatibility s ventily Danfoss

Ventil	Adaptér
VF2, VF3	AG60-07
VR2, VR3	AG60-07

Tabulka kompatibility s ventily ESBE

Ventil	Adaptér
VLA121, VLA221	přímá montáž
VLA325, VLA425	přímá montáž
VLE122, VLE222	přímá montáž
VLE325	přímá montáž
VLF125	přímá montáž
VLB225	přímá montáž
VLC125, VLC225	přímá montáž
VLC425	přímá montáž
VLA131, VLA335	přímá montáž
VLA132	přímá montáž
VLF135, VLF335	přímá montáž
VLB235	přímá montáž

Tabulka kompatibility s ventily Honeywell

Ventil	Adaptér
V176A,B	AG60-10
V538C	AG60-10
V5011A	AG60-10

Tabulka kompatibility s ventily Johnson Controls

Ventil	Adaptér
VB7816-2111	AG66
BM-3018-3300	AG67

Tabulka kompatibility s ventily MUT

Ventil	Adaptér
MK, DN 50–150	AG69

Tabulka kompatibility s ventily Satchwell

Ventil	Adaptér
VZ	AG53
VSF, DN 15–50	AG53
VZF, DN 65–150	AG53
MZ	AG53
MJF, DN 15–50	AG53
MZF, DN 65–150	AG53

Tabulka kompatibility s Schneider electric

Ventil	Adaptér
V241	přímá montáž
V211T	přímá montáž
V212T	přímá montáž
V211	přímá montáž
V212	přímá montáž
VG221	přímá montáž
VG222	přímá montáž
V231	přímá montáž
V232	přímá montáž
V292	přímá montáž
V341	přímá montáž
V311T	přímá montáž
V311	přímá montáž
VG321	přímá montáž
V321	přímá montáž

Tabulka kompatibility s Siemens

Ventil	Adaptér
VPF43, DN 50–80	AG70-10
VPF53, DN 50–80	AG70-10
VVF21, DN 25–80	AG70-10
VVF21, DN≥100	AG70-14
VVF31, DN 15–80	AG70-10
VVF31, DN≥100	AG70-14
VVF40, DN 15–80	AG70-10
VVF40, DN≥100	AG70-14
VVF41, DN 50	AG70-14
VVF41, DN 65–150	AG70-14
VVF45, DN 50	AG70-14
VVF45, DN 65–150	AG70-14
VVF51, DN 15–40	AG70-10
VVF52, DN 15–40	AG70-10
VVF53, DN 15–50	AG70-10
VVF53, DN 65–150	AG70-10
VVF61, DN 15–25	AG70-10
VVF61, DN 40–50	AG70-14
VVF61, DN 65–150	AG70-14
VVF61_2, DN 15–50	AG70-10
VVF61_2, DN 65–150	AG70-10
VVG41, DN 15–50	AG70-10
VVG11, DN 25–40	AG70-10
VXF21, DN 25–80	AG70-10
VXF21, DN 100	AG70-14
VXF31, DN 15–80	AG70-10
VXF31, DN 100–150	AG70-14
VXF40, DN 15–80	AG70-10
VXF40, DN 100–150	AG70-14
VXF41, DN 50	AG70-14
VXF41, DN 65–150	AG70-14
VXF45, DN 50	AG70-14
VXF45, DN 65–150	AG70-14
VXF51, DN 15–40	AG70-10
VXF52, DN 15–40	AG70-10
VXF53, DN 15–50	AG70-10
VXF53, DN 65–150	AG70-10
VXF61, DN 15–25	AG70-10
VXF61, DN 40–50	AG70-14
VXF61, DN 65–150	AG70-14
VXF61_2, DN 15–50	AG70-10
VXF61_2, DN 65–150	AG70-10
VXG41, DN 15–50	AG70-10
VXG11, DN 25–40	AG70-10
