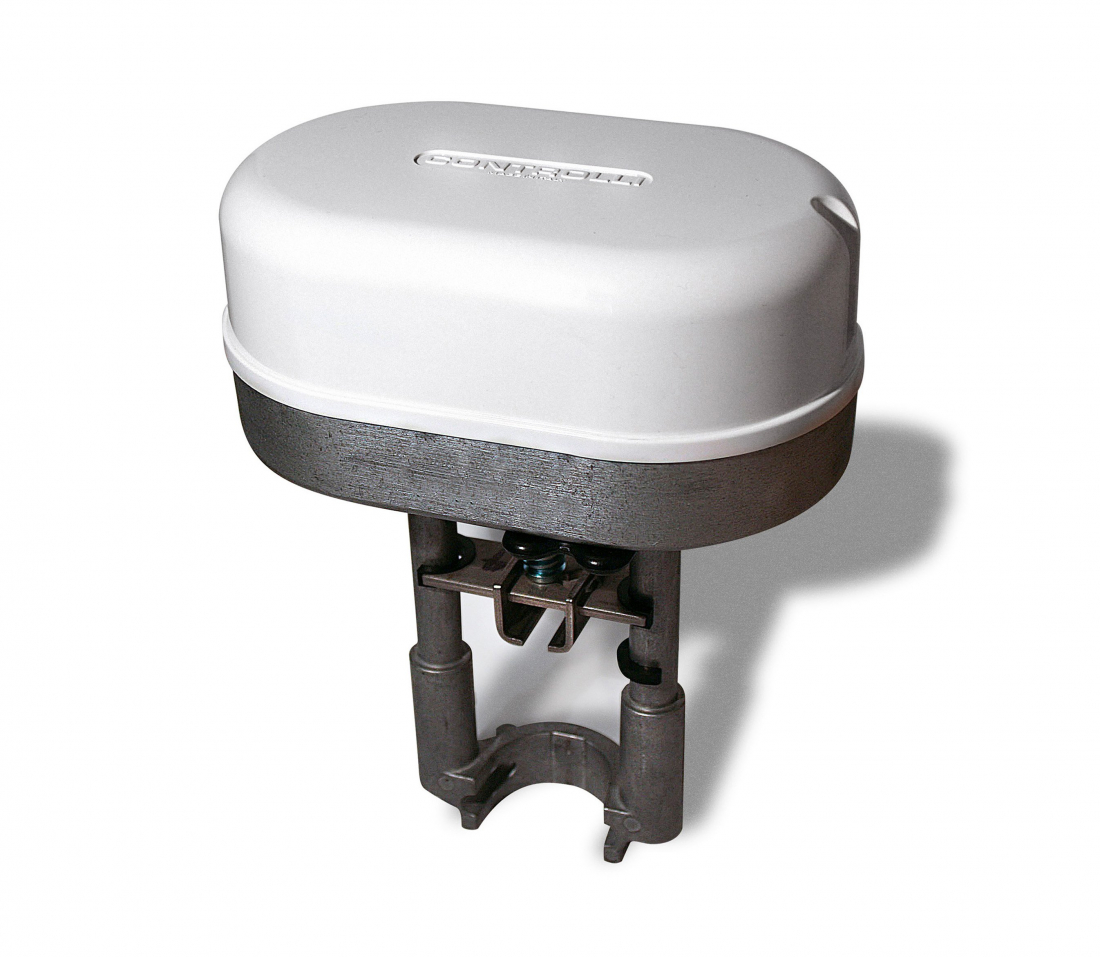

Elektromechanické pohony MVE5xxSR, MVE2xxSR s havarijní funkcí

Elektomechanické pohony řady MVE SR s havarijní funkcí jsou modifikovanou verzí základního provedení MVE R. Díky zkrácené noze jsou kompaktnější, a tedy vhodnější pro ovládání ventilů menších dimenzí.

Použití:

2-cestné a 3-cestné regulační ventily Hydronix, Controlli
Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese, Siemens

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Elektromechanické pohony MVE5xxSR, MVE2xxSR s havarijní funkcí

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Elektromechanický pohon MVE 504SR, 24 V, 3-bod / 0(2)–10 V	400 N	MVE504SR	9 672 Kč
Elektromechanický pohon MVE 510SR, 24 V, 3-bod / 0(2)–10 V	1000 N	MVE510SR	10 618 Kč
Elektromechanický pohon MVE 515SR, 24 V, 3-bod / 0(2)–10 V	1500 N	MVE515SR	14 122 Kč
Elektromechanický pohon MVE 204SR, 230 V, 3-bod / 0(2)–10 V	400 N	MVE204SR	10 613 Kč
Elektromechanický pohon MVE 210SR, 230 V, 3-bod / 0(2)–10 V	1000 N	MVE210SR	11 997 Kč
Elektromechanický pohon MVE 215SR, 230 V, 3-bod / 0(2)–10 V	1500 N	MVE215SR	15 308 Kč

Popis

Elektromechanické ovládací pohony řady MVE SR s havarijní funkcí se silou 600–1500 N jsou přesné a spolehlivé ovládací pohony určené pro ovládání 2-cestných a 3-cestných regulačních ventilů s pracovním zdvihem do 30 mm.

Spolu s pohony řady XT060 a XM060 tvoří pohony MVE SR ucelenou řadu pohonů s havarijní funkcí s ovládací silou 200–1500 N.

Použití:

2-cestné regulační ventily 2TGB, VSB (s použitím adaptéru AG63)
3-cestné regulační ventily 3TGB, VSB (s použitím adaptéru AG63)
Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 40–50

Funkce:

Plynulá regulace výkonu spotřebiče 3-bodovým řízením nebo několika rozsahy spojitého řídícího signálu - 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V nebo 4–20 mA
Havarijní funkce s možností volby směru pohybu kuželky při její aktivaci - ideální řešení pro:
objektové předávací stanice tepla
okruhy vytápění VZT jednotek
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení

třmen

Pracovní zdvih

5–30 mm (autokalibrace)

Doba přestavení

15–60 s dle zdvihu ventilu a řídícího signálu

Krytí

IP 54 (po osazení kabelových vývodek PG13,5 - nejsou součástí dodávky)

Pracovní teplota

-10–50 °C

Síla

MVE504SR, MVE204SR	400 N
MVE510SR, MVE210SR	1000 N
MVE515SR, MVE215SR	1500 N

Regulace

MVE5xxSR	3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
MVE2xxSR	3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA

Havarijní funkce

elektronická

volitelně:

havarijní funkce OTEVŘÍT
havarijní funkce ZAVŘÍT

Značení

typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů MVE SR s havarijní funkcí s ovládací silou 400–1500 N

Elektromechanické ovládací pohony řady MVE SR jsou vhodné zejména pro ovládání regulačních ventilů různých výrobců se zdvihem 5–30 mm v soustavách, kde je požadavek na havarijní funkci pohonu.

Pohony řady MVE S vhodné pro celou řadu ventilů zejména menších dimenzí, a to díky malým rozměrům, dostatečnému rozsahu pracovních zdvihů (5–30 mm), autokalibraci pohonu na zdvih daného ventilu, napájení volitelně 24 V nebo 230 V a schopnosti pohonu zpravovat prakticky jakýkoliv řídící signál (3-bod, spojité napěťové i proudové řízení).

Tabulka kompatibility

přímá instalace pohonů MVE S na ventily různých výrobců
instalace pohonů MVE S pomocí adaptérů AGxx

Ventil	Montáž na pohon řady MVExxxS
2TGB	přímá montáž
3TGB	přímá montáž
VSB	s adapaptérem AG63
VSB.F	s adapaptérem AG63
VMB	s adapaptérem AG63
VMB.F	s adapaptérem AG63
Optima Compact DN 40–50	přímá montáž
