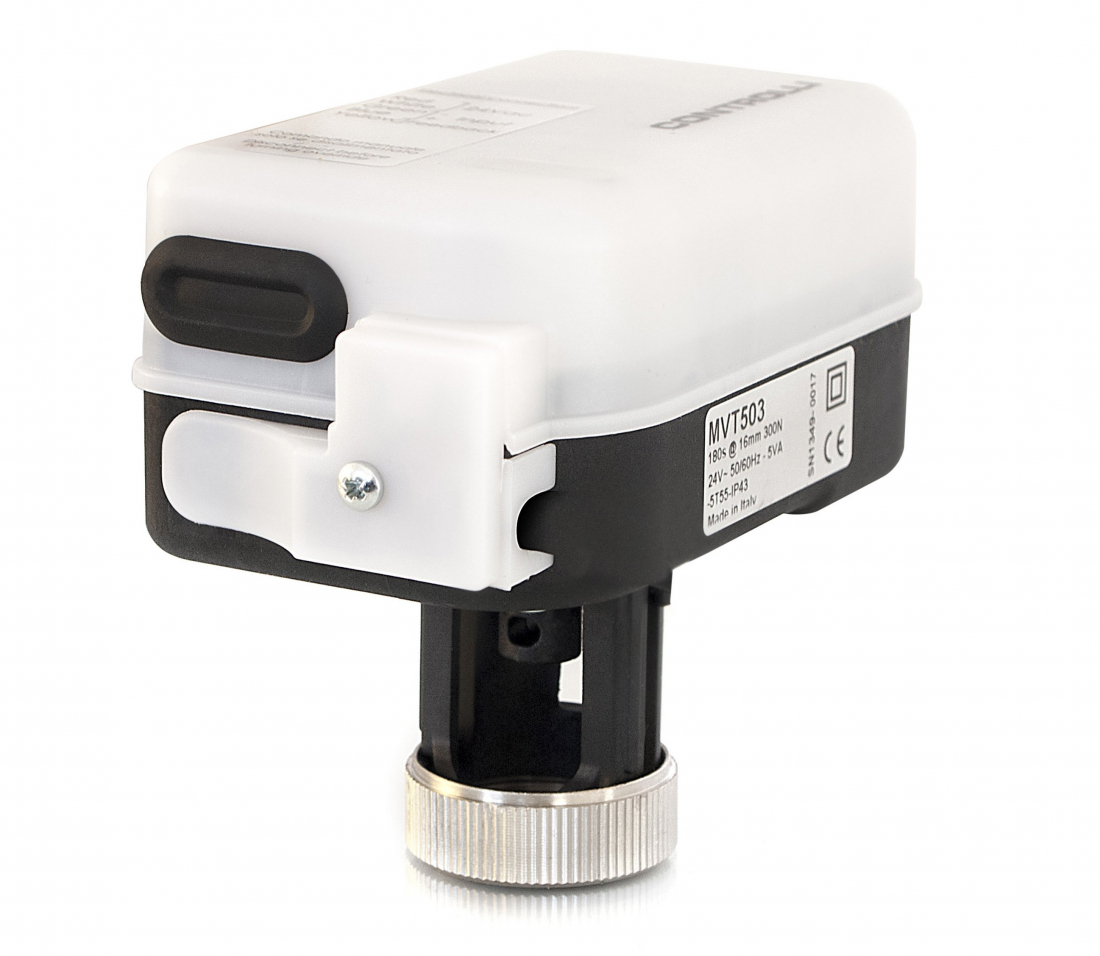

Elektromechanické pohony MVT 203, MVT 403 a MVT 503 bezsilikonové provedení

MVT 203, MVT 403 a MVT 503 jsou elektromechanické ovládací pohony se silou 300 N pro regulační ventily řady VSB_T a VMB_T s pracovním zdvihem 5,5 mm.

MVT 203 - elektromechanický ovládací pohon s napájení 230 V pro 3-bodovou regulaci

MVT 403 - elektromechanický ovládací pohon s napájení 24 V pro 3-bodovou regulaci

MVT 503 - elektromechanický ovládací pohon s napájení 24 V řízený spojitým řídícím signálem 0–10 V

Použití:

2-cestné regulační ventily VSB_T
3-cestné regulační ventily VMB_T

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití

Elektromechanické pohony MVT 203, MVT 403 a MVT 503 bezsilikonové provedení

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Elektromechanický pohon MVT 203, 230 V, 3-bod	300 N	MVT203-SF	na dotaz
Elektromechanický pohon MVT 403, 24 V, 3-bod	300 N	MVT403-SF	na dotaz
Elektromechanický pohon MVT 503, 24 V, 0–10 V	300 N	MVT503-SF	na dotaz

Popis

Elektromechanické ovládací pohony řady MVT se silou 300 N jsou přesné a spolehlivé ovládací pohony určené pro ovládání ventilů řady VSB_T a VMB_T, popř. dalších ventilů s pracovním zdvihem do 16 mm.

Použití:

2-cestné regulační ventily VSB_T

3-cestné regulační ventily VMB_T

Funkce:

Plynulá regulace výkonu spotřebiče 3-bodovým řízením nebo několika rozsahy spojitého řídícího signálu - 0–10 V, 2–10 V, 0–5 V, 6–10 V
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Připojení

M30×1,5

Max.pracovní zdvih

až 16 mm (autokalibrace)

Doba přestavení

60 s / 5,5 mm (ventily VSB_T a VMB_T)

Krytí

IP 43

Pracovní teplota

-5–55 °C

Regulace

MVT 203	230 V 3-bod
MVT 403	24 V 3-bod
MVT 503	0–10 V, 2–10 V, 0–5 V, 6–10 V

Značení

typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů MVT se ovládací silou 300 N

Elektromechanické ovládací pohony řady MVT jsou vhodné zejména pro ovládání regulačních ventilů řady VSB_T a VMB_T s pracovním zdvihem 5,5 mm.

MVT 203, MVT 403

3-bodové popř. 2-bodové řízení

Přivedením napěťového signálu na bílý vodič tlačí pohyblivá část pohonu dřík do ventilu a tím 2-cestný ventil VSB_T otevírá, 3-cestný ventil VMB_T otevírá ve směru A-AB a zavírá port zkratu B.

Po odpojení napěťového signálu se pohon MVT zastaví a udržuje kuželku regulačního ventilu v té poloze, ve které došlo k odpojení napěťového signálu.

Přivedením napěťového signálu na zelený vodič táhne pohyblivá část pohonu dřík směrem z ventilu a tím 2-cestný ventil VSB_T uzavírá, 3-cestný ventil VMB_T uzavírá ve směru A-AB a otevírá port zkratu B.

Alternativně lze pohony MVT 203 a MVT 403 ovládat pomocí externího SPDT rele i systémem otevřeno / zavřeno.

MVT 506

spojité řízení

Přivedením řídícího signálu (např. 0–10 V) na modrý vodič pohonu se při zvyšující se úrovni napětí pohyblivá část pohonu začne pohybovat směrem zvoleným DIP přepínačem 1. Lze tedy volit, v jaké krajní poloze bude regulační kuželka ovládaného ventilu při úrovni řídícího signálu 0 V a 10 V - plně otevřená / plně uzavřená.

Při odpojení řídícího signálu pohon přestaví kuželku regulačního ventilu do té krajní polohy, která odpovídá minimální úrovni řídícího signálu.

Při odpojení napájení (hnědý vodič) se pohon zastaví.
