Elektromechanické rotační pohony 40Nm pro mezipřírubové uzavírací klapky HX 497

Elektromechanické rotační pohony 40Nm pro mezipřírubové uzavírací klapky HX 497

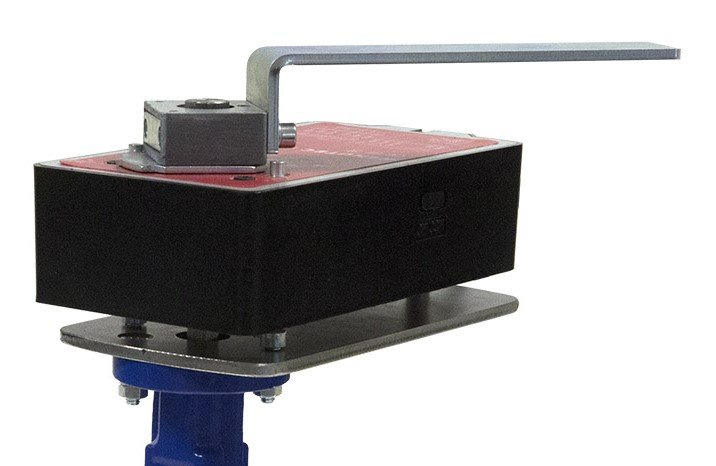

Elektromechanické rotační pohony řady NACA / NACM jsou určeny pro ovládání mezipřírubových uzavíracích klapek HS 497 DN 40–65 (DN 80 na dotaz). Jsou k dispozici s kroutícím momentem 40 Nm. Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Použití:

  • Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
  • Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Příslušenství Alternativy
Elektromechanické rotační pohony 40Nm pro mezipřírubové uzavírací klapky HX 497

Elektromechanické rotační pohony 40Nm pro mezipřírubové uzavírací klapky HX 497

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kroutící moment Obj. číslo Cena bez DPH BIM DWG
Elektromechanický rotační pohon NACA, 230 V, 2/3-bod pro HS 497 DN 40–80 40 Nm NACA 2-40K 6 512 Kč
Elektromechanický rotační pohon NACA, 230 V, 2/3-bod pro HS 497 DN 40–80 2xkoncový spínač 40 Nm NACA 2-40SK 6 690 Kč
Elektromechanický rotační pohon NACA, 24 V, 2/3-bod pro HS 497 DN 40–80 40 Nm NACA 1-40K 6 394 Kč
Elektromechanický rotační pohon NACA, 24 V, 2/3-bod pro HS 497 DN 40–80 2xkoncový spínač 40 Nm NACA 1-40SK 6 453 Kč
Elektromechanický rotační pohon NACM, 230 V, 0-10V pro HS 497 DN 40–80 40 Nm NACM 2-40K 7 878 Kč
Elektromechanický rotační pohon NACM, 230 V, 0-10V pro HS 497 DN 40–80 2xkoncový spínač 40 Nm NACM 2-40SK 7 938 Kč
Elektromechanický rotační pohon NACM, 24 V, 0-10V pro HS 497 DN 40–80 40 Nm NACM 1-40K 7 318 Kč
Elektromechanický rotační pohon NACM, 24 V, 0-10V pro HS 497 DN 40–80 2xkoncový spínač 40 Nm NACM 1-40SK 7 403 Kč
Ruční ovládání pro pohony NACA a NACM 420 Kč

Popis

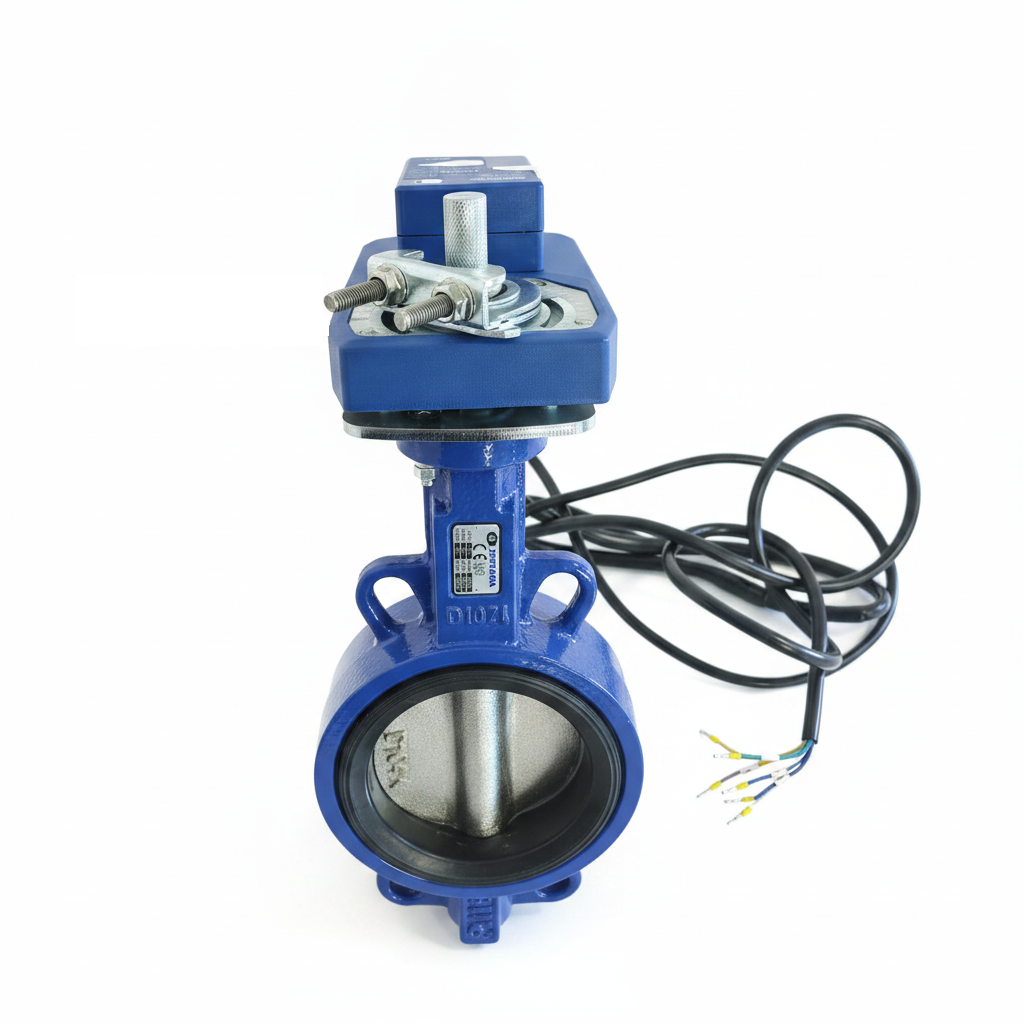

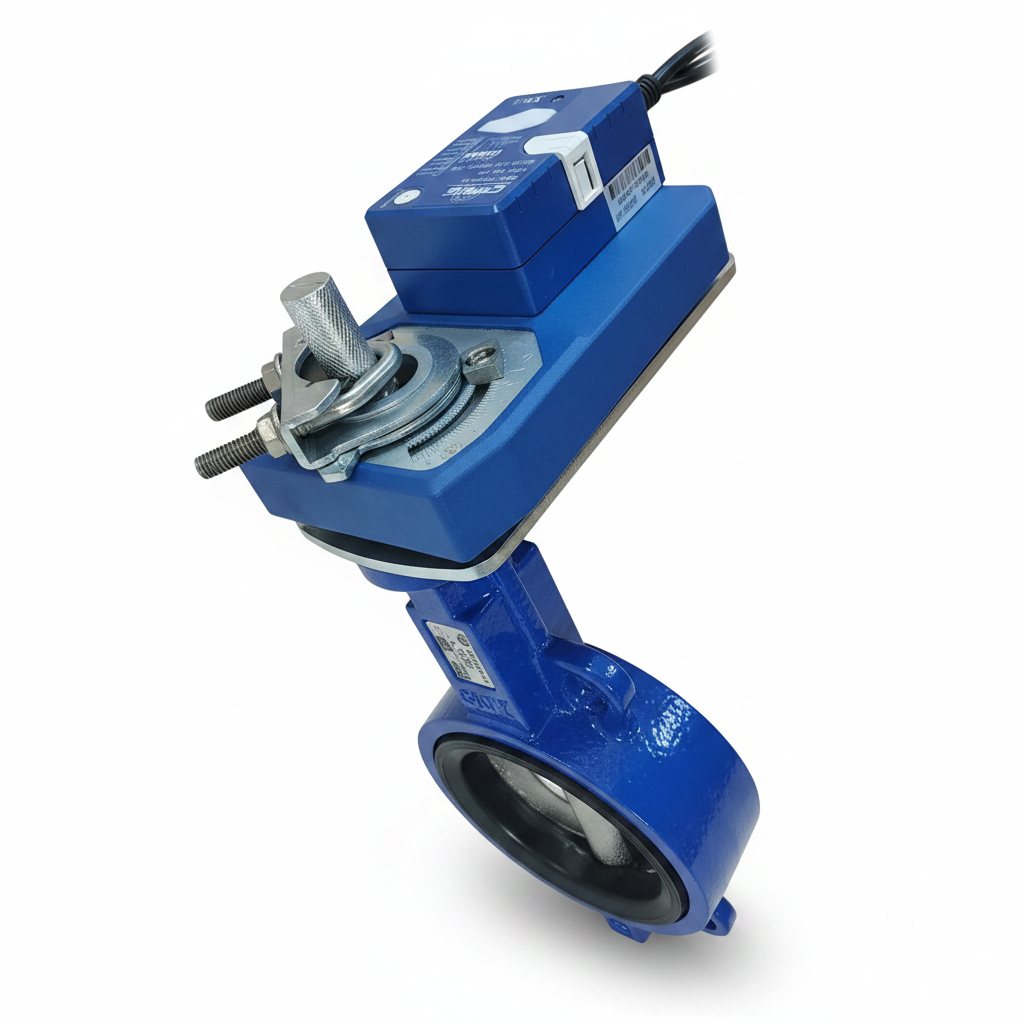

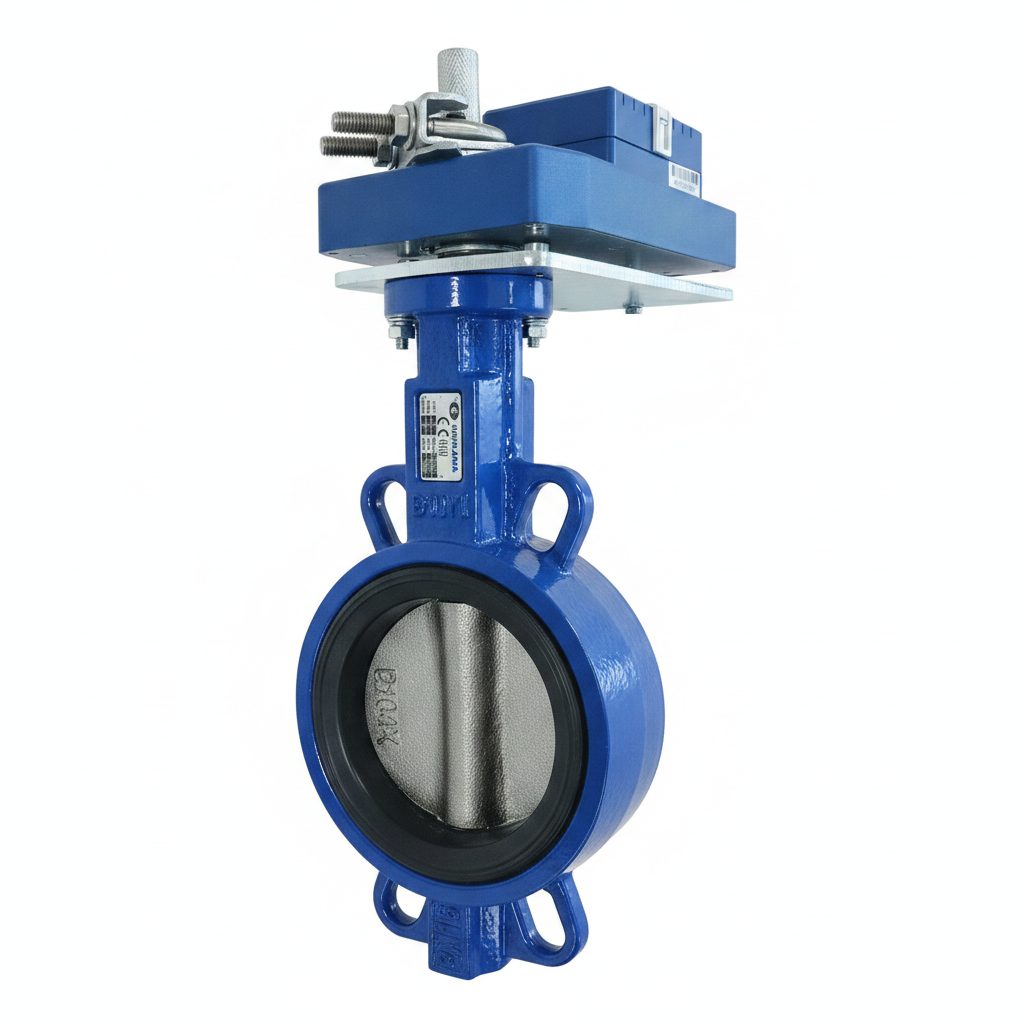

Elektromechanické rotační pohony řady NACA / NACM s kroutícím momentem 40 Nm jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 40–65 (na dotaz a při splnění specifických podmínek až DN 80). Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Volitelně mohou být pohony řady NACA i NACM vybaveny koncovými spínači a ručním ovládáním.

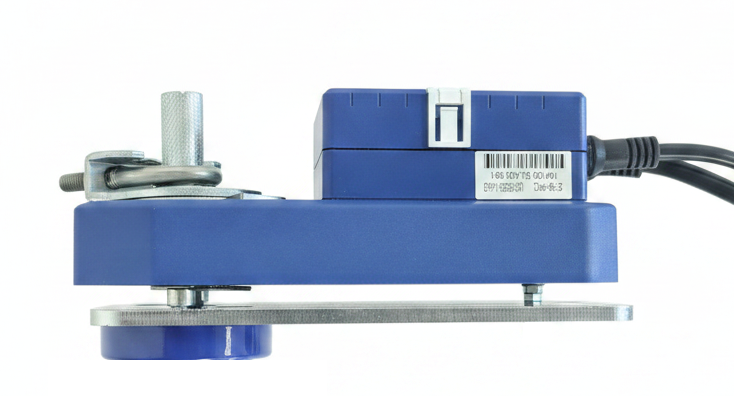

Součástí dodávky každého pohonu je kompletní montážní sada pro připojení ke klapce dané dimenze.

Použití:

  • Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
  • Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem

Funkce:

  • Ovládání otevřeno / zavřeno, 3-bodové nebo spojité řízení.
  • Možnost bezpečného uzavření klapky
  • Ruční ovládání (volitelně)
Připojení Příruba F5
Úhel otevření 0–90°
Doba přestavení 140–240 s dle provedení
Krytí IP 54
Pracovní teplota -5–50 °C (bezkondenzační)
Kroutící moment 40 Nm
Regulace
NACA 4-40 230 V 2/3-bod
NACA 4-40S 230 V 2/3-bod 2SPDT
NACA 3-40 24 V 2/3-bod
NACA 3-40S 24V 2/3-bod 2SPDT
NACM 4-40 230V 0-10V
NACM 4-40S 230V 0-10V 2SPDT
NACM 3-40 24V 0-10V
NACM 3-40S 24V 0-10V 2SPDT
Značení typ, napájení, příkon, CE
