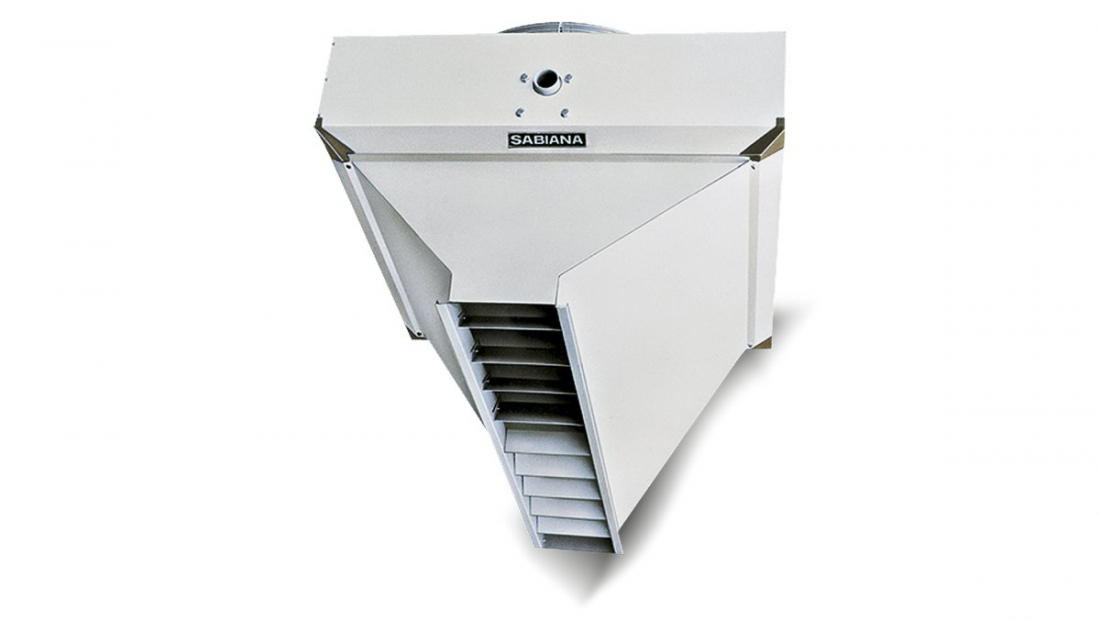

Horkovodní vratové clony ATLAS STP

Horkovodní vratové clony ATLAS STP

Hlavní funkcí horkovodních vratových clon ATLAS STP je vytvoření vzduchové bariéry v prostoru otevřených vrat, která zamezí pronikání chladného venkovního vzduchu do vnitřního prostoru v zimě, respektive teplého vzduchu v létě.

Oblast použití:

  • Horkovodní rozvody s teplotou vody do 170°C
  • Průmyslové haly všech velikostí
  • Těžký průmysl

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

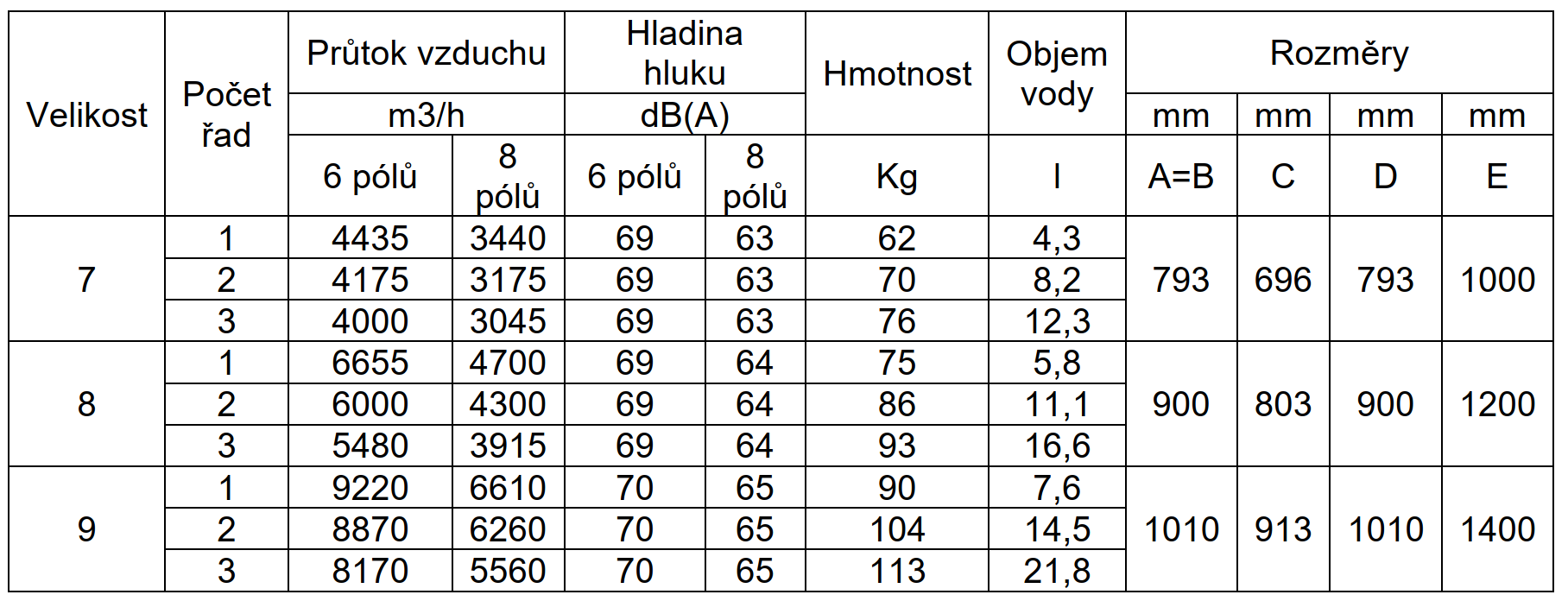

Varianta produktu Vzduchový výkon Obj. číslo Cena bez DPH BIM DWG
Vratová clona ATLAS 68A71/STP 4435 0008127 na dotaz
Vratová clona ATLAS 68A72/STP 4175 0008137 na dotaz
Vratová clona ATLAS 68A73/STP 4000 0008147 na dotaz
Vratová clona ATLAS 68A81/STP 6655 0008128 na dotaz
Vratová clona ATLAS 68A82/STP 6000 0008138 na dotaz
Vratová clona ATLAS 68A83/STP 5480 0008148 na dotaz
Vratová clona ATLAS 68A91/STP 9220 0008129 na dotaz
Vratová clona ATLAS 68A92/STP 8870 0008139 na dotaz
Vratová clona ATLAS 68A93/STP 8170 0008149 na dotaz

Popis

Horkovodní vratové clony ATLAS STP s ocelovým opláštěním pro horkovodní rozvody s teplotou topné vody do 170°C a tlakem max 16 barů jsou vhodné i pro nejnáročnější aplikace, například pro instalace v těžkém průmyslu. Jsou k dispozici ve třech velikostech vždy s 1-řadým, 2-řadým nebo 3-řadým  výměníkem.

Horkovodní clony ATLAS STP jsou standardně dodávány s výměníkem z měděných trubek.

Motory vratových clon ATLAS STP jsou standardně dvourychlostní třífázové s tepelnou ochranou.

Oblast použití:

  • Horkovodní rozvody s teplotou vody do 170°C
  • Průmyslové a logistické haly všech velikostí
  • Těžký průmysl

Funkce:

  • Zamezení pronikání chladného venkovního vzduchu do vnitřního prostoru v zimě, respektive teplého vzduchu v létě.
Rozsah topných výkonů 34–116 kW (při teplotě vody 140/100°C a teplotě vzduchu 15 °C)
Rozsah vzduchových výkonů 3400–9200 m3/h
Výměník měď / hliník
Opláštění ocelový plech s práškovou barvou
Max. teplotatopné vody 170°C
Max. okolní teplota 50 °C
Jmenovitý tlak PN 16

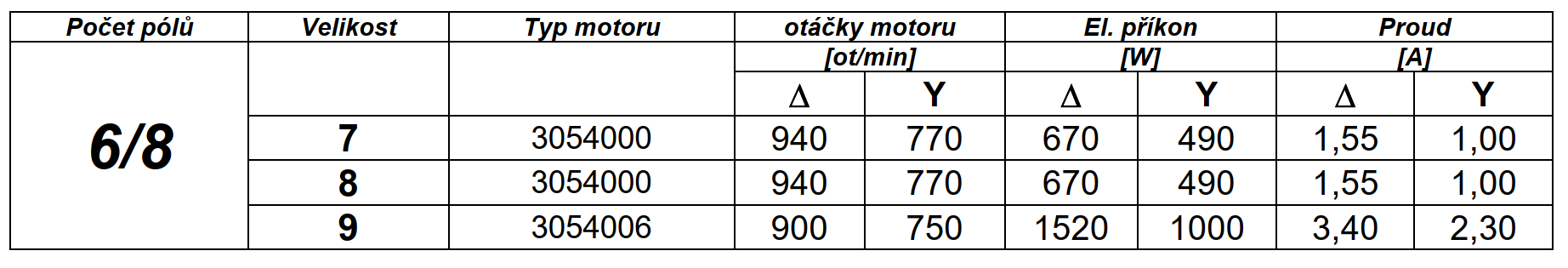

Motor 2-rychlostní asynchronní 3-fázový
Elektrické krytí IP 55 (motor)

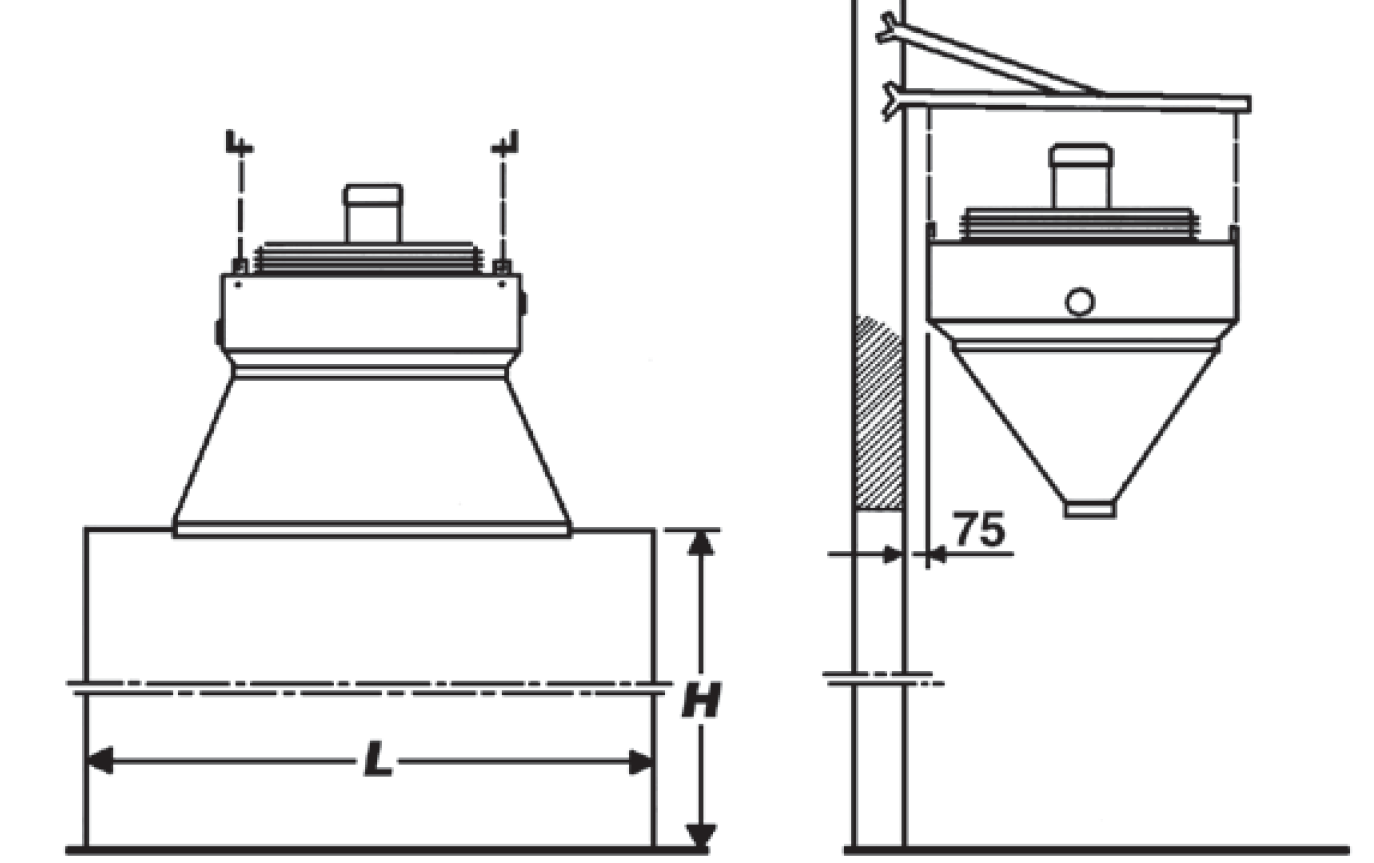

Instalace horizontální / vertikální
Použití vnitřní instalace mimo prostor s nebezpečím výbuchu

Použití

Vratové clony ATLAS STP jsou vhodné pro horkovodní otopné soustavy. Pro regulaci je vhodný nástěnný regulátor s termostatem BS2-S. Jedním regulátorem je možné ovládat jednu nebo více clon.

















Příslušenství
