Kazetové fancoily Coanda CCN s coanda efektem

Kazetové fancoily Coanda CCN s coanda efektem

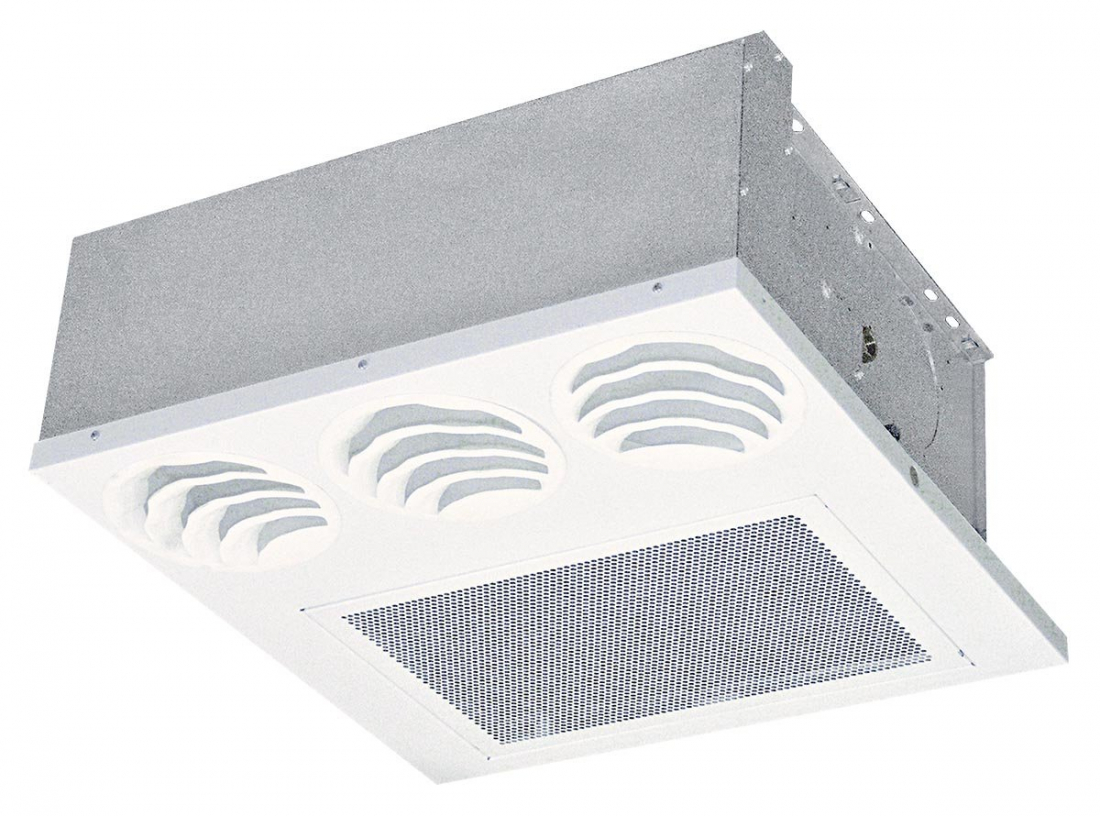

Kazetový fan coil (ventilátorový konvektor) s 6-rychlostním asynchronním motorem pro podstropní instalaci. Fancoil je k dispozici ve třech velikostech volitelně ve 2-trubkovém nebo 4-trubkovém provedení.

Oblast použití:

  • Administrativní budovy
  • Showroomy

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Kazetový fancoil s coanda efektem Coanda CCN 13 (2trubkové provedení, velikost 1, 3-řadý výměník) čelní deska RAL 9003 1,45kW 64001 14 775 Kč
Kazetový fancoil s coanda efektem Coanda CCN 14 (2trubkové provedení, velikost 1, 4-řadý výměník) čelní deska RAL 9003 1,69kW 64011 18 775 Kč
Kazetový fancoil s coanda efektem Coanda CCN 23 (2trubkové provedení, velikost 2, 3-řadý výměník) čelní deska RAL 9003 2,33kW 64002 21 100 Kč
Kazetový fancoil s coanda efektem Coanda CCN 24 (2trubkové provedení, velikost 2, 4-řadý výměník) čelní deska RAL 9003 2,53kW 64012 15 000 Kč
Kazetový fancoil s coanda efektem Coanda CCN 33 (2trubkové provedení, velikost 3, 3-řadý výměník) čelní deska RAL 9003 3,28kW 64003 19 525 Kč
Kazetový fancoil s coanda efektem Coanda CCN 34 (2trubkové provedení, velikost 3, 4-řadý výměník) čelní deska RAL 9003 3,95kW 64013 21 800 Kč
Kazetový fancoil s coanda efektem Coanda CCN 13+1 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003 1,45kW 64021 15 725 Kč
Kazetový fancoil s coanda efektem Coanda CCN 13+2 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003 1,45kW 64041 16 325 Kč
Kazetový fancoil s coanda efektem Coanda CCN 14+1 (4trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003 1,69kW 64031 15 950 Kč
Kazetový fancoil s coanda efektem Coanda CCN 23+1 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003 2,33kW 64022 20 325 Kč
Kazetový fancoil s coanda efektem Coanda CCN 23+2 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003 2,33kW 64042 20 925 Kč
Kazetový fancoil s coanda efektem Coanda CCN 24+1 (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003 2,53kW 64032 21 100 Kč
Kazetový fancoil s coanda efektem Coanda CCN 33+1 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003 3,28kW 64023 22 825 Kč
Kazetový fancoil s coanda efektem Coanda CCN 33+2 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003 3,28kW 64043 23 575 Kč
Kazetový fancoil s coanda efektem Coanda CCN 34+1 (4trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003 3,95kW 64033 23 575 Kč

Popis

Fancoily Coanda CCN jsou k dispozici v následujících provedeních:

Coanda CCN - podstropní provedení

  • Fan-coil pro podstropní instalaci s výdechem vzduchu s coanda efektem
  • Vzduch je nasáván mřížkou na spodní straně fancoilu a vyfukován nastavitelnými difuzéry rovnoběžně s plochou stropu tak, aby proud výstupního vzduchu vytvořil coanda efekt
  • Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

Motory

  • 6-asynchronní - motor má 6 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník:

  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330l /h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

  • 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy

Nemocnice

Showroomy

Rozsah chladících výkonů 0,88–4,36 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů 140–680 m3/h
Externí tlak max. 0 Pa
Výměník měď / hliník
Opláštění ocelový plech s tepelnou izolaci
Max. teplota topné vody 80 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor
  6-rychlostní asynchronní 1-fázový
Instalace podstropní integrovaná v podhledu

Použití

Coanda efekt

Výdechová sekce se stavitelnými, speciálně tvarovanými výdechovými vyústkami zajišťuje výdech vzduchu z fancoilu v jednom směru s coanda efektem. Tím docílíme dosah proudu výstupního vzduchu až 9 metrů a současně optimální cirkulaci vzduchu místností.
