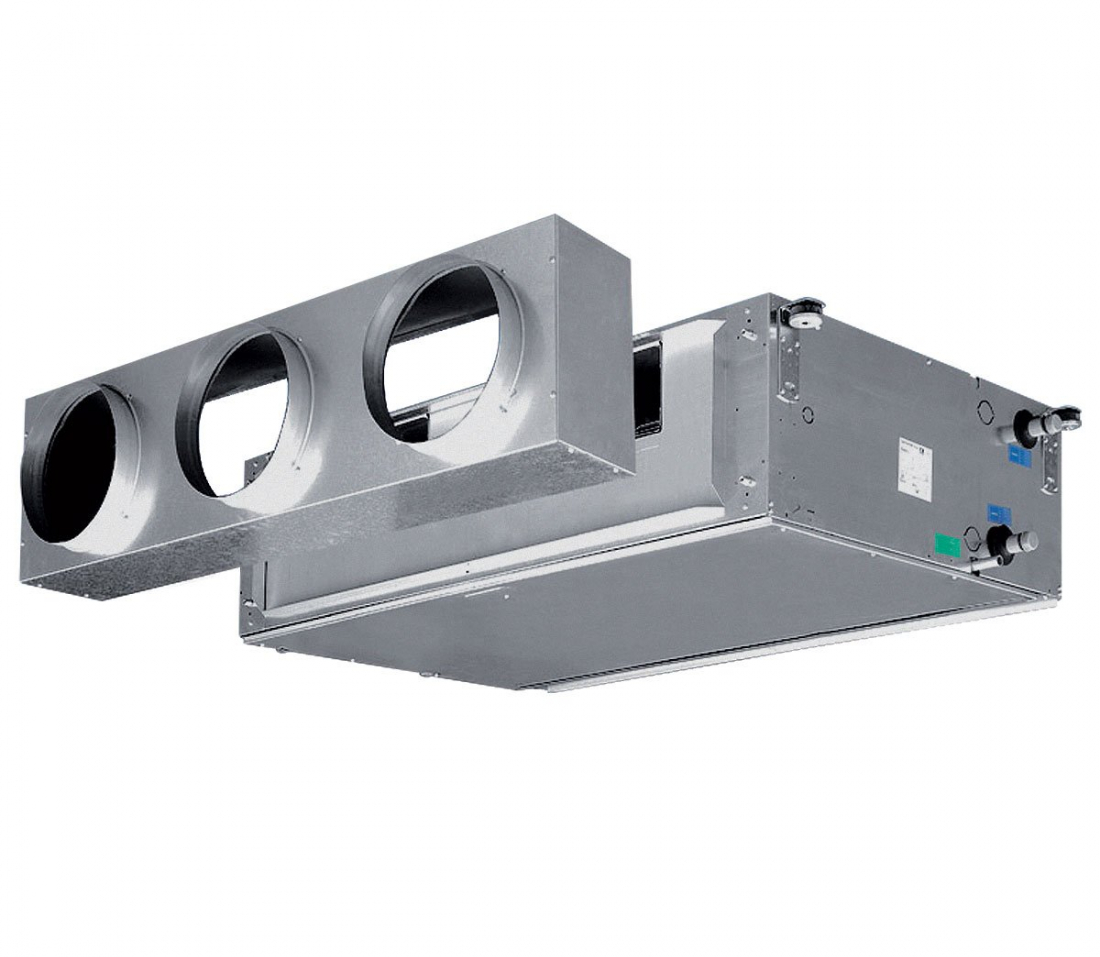

Neopláštěné 2-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Neopláštěné 2-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro kanálovou instalac. Fan-coil je k dispozici v pěti velikostech vždy s 3-řadým nebo 4-řadým výměníkem. Maximální externí tlak je dle velikosti až 120Pa.

Oblast použití:

  • Administrativní budovy
  • Nákupní centra
  • Průmyslové objekty

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Neopláštěné 2-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Neopláštěné 2-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C/50Pa Obj. číslo Cena bez DPH BIM DWG
Kanálový fancoil Maestro MTL-ECM 13 (2trubkové provedení, velikost 1, 3-řadý výměník) 4,48kW 0034301 na dotaz
Kanálový fancoil Maestro MTL-ECM 14 (2trubkové provedení, velikost 1, 4-řadý výměník) 5,11kW 0034311 na dotaz
Kanálový fancoil Maestro MTL-ECM 23 (2trubkové provedení, velikost 2, 3-řadý výměník) 5,92kW 0034302 na dotaz
Kanálový fancoil Maestro MTL-ECM 24 (2trubkové provedení, velikost 2, 4-řadý výměník) 6,86kW 0034312 na dotaz
Kanálový fancoil Maestro MTL-ECM 33 (2trubkové provedení, velikost 3, 3-řadý výměník) 8,07kW 0034303 na dotaz
Kanálový fancoil Maestro MTL-ECM 34 (2trubkové provedení, velikost 3, 4-řadý výměník) 9,70kW 0034313 na dotaz
Kanálový fancoil Maestro MTL-ECM 43 (2trubkové provedení, velikost 4, 3-řadý výměník) 10,24kW 0034304 na dotaz
Kanálový fancoil Maestro MTL-ECM 44 (2trubkové provedení, velikost 4, 4-řadý výměník) 12,39kW 0034314 na dotaz
Kanálový fancoil Maestro MTL-ECM 53 (2trubkové provedení, velikost 5, 3-řadý výměník) 13,90kW 0034305 na dotaz
Kanálový fancoil Maestro MTL-ECM 54 (2trubkové provedení, velikost 5, 4-řadý výměník) 16,70kW 0034315 na dotaz

Popis

Fan coily Maestro MTL jsou k dispozici v následujících provedeních:

Maestro MTL-ECM - neopláštěné kanálové provedení

  • Fancoil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a vyfukuje jej čelní stranou.
  • Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a podobně.
  • Maximální tlaková ztráta externích příslušenství je dle velikostu fancoilu až 150 Pa.

Kombinace výměníků

Fancoily maestro MTL-ECM jsou k dispozici s následujícími kombinacemi výměníků:

  • 3-řadý hlavní výměník
  • 4-řadý hlavní výměník

Motory

  • EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Vzhledem k velikosti fancoilů MTL-ECM, chladícím a topným výkonům a tedy k relativně velkým průtokům vody hlavním i přídavným výměníkem doporučujeme použít pro regulaci na straně vody tlakově nezávislé 2-cestné regulační ventily.

Pro hlavní výměník:

  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 200–4000 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 200–9500 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–4000 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–9500 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nákupní centra
  • Průmyslové objekty

Bezsilikonové provedení bez výhrad

SILICON FREE 1
Rozsah chladících výkonů 3,0–21 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů 500–5100 m3/h (při 0 Pa ext. tlaku)
Externí tlak max. 120 Pa
Výměník měď / hliník
Max. teplota topné vody 80 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor EC spojitě řízený 0–10 V
Instalace kanálová

Použití

Tyto fan coily jsou vhodné pro chlazení, případně kombinaci chlazení a topení ve velkých objektech s potřebou chlazení až 21 kW z jednoho fancoilu.

Možnosti použití:

  • Velké průmyslové objekty
  • Datová centra s velkou potřebou chlazení
  • Velké monoprostory administrativních budov



Příslušenství
