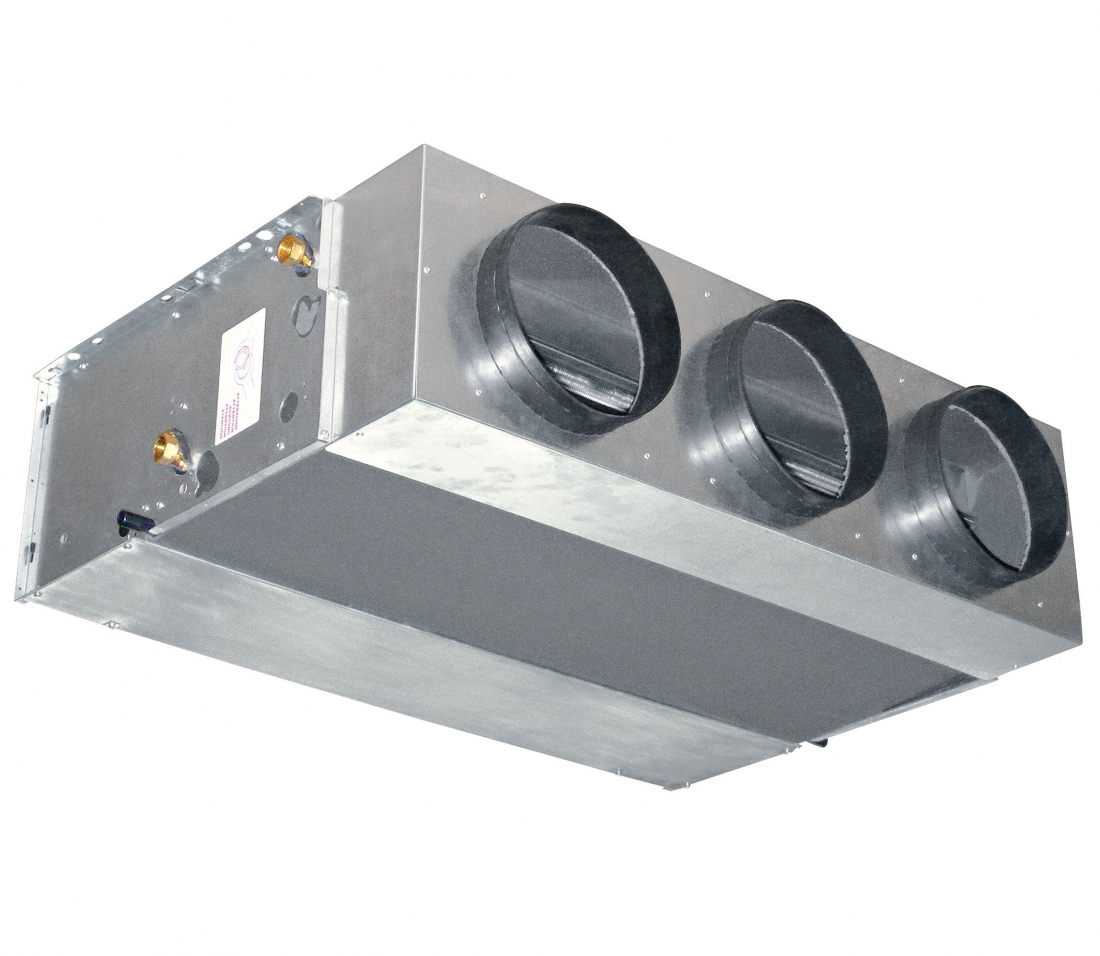

Neopláštěné 4-trubkové fancoily Carisma CRSL-ECM s externím tlakem do 80Pa

Fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro kanálovou instalaci s externím tlakem do 80 Pa. Fancoil je k dispozici ve čtyřech velikostech vždy s jedním 3-řadým nebo 4-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem.

Oblast použití:

Administrativní budovy
Hotely

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Neopláštěné 4-trubkové fancoily Carisma CRSL-ECM s externím tlakem do 80Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C/50Pa	Obj. číslo	Cena bez DPH
Kanálový fancoil Carisma CRSL-ECM 03+1 (4trubkové provedení, velikost 0, 3-řadý výměník chlazení 1-řadý výměník topení)	1,39kW	0049420	na dotaz
Kanálový fancoil Carisma CRSL-ECM 04+1 (4trubkové provedení, velikost 0, 4-řadý výměník chlazení 1-řadý výměník topení)	1,55kW	0069430	na dotaz
Kanálový fancoil Carisma CRSL-ECM 13+1 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení)	1,97kW	0069421	na dotaz
Kanálový fancoil Carisma CRSL-ECM 13+2 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení)	1,97kW	0069441	na dotaz
Kanálový fancoil Carisma CRSL-ECM 14+1 (4trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení)	2,17kW	0069431	na dotaz
Kanálový fancoil Carisma CRSL-ECM 23+1 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení)	3,21kW	0069422	na dotaz
Kanálový fancoil Carisma CRSL-ECM 23+2 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení)	3,21kW	0069442	na dotaz
Kanálový fancoil Carisma CRSL-ECM 24+1 (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení)	3,79kW	0069432	na dotaz
Kanálový fancoil Carisma CRSL-ECM 43+1 (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení)	4,94kW	0069424	na dotaz
Kanálový fancoil Carisma CRSL-ECM 43+2 (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení)	4,94kW	0069444	na dotaz
Kanálový fancoil Carisma CRSL-ECM 44+1 (4trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení)	5,40kW	0069434	na dotaz
Kanálový fancoil Carisma CRSL-ECM 73+1 (4trubkové provedení, velikost 7, 3-řadý výměník chlazení 1-řadý výměník topení)	6,81kW	0069427	na dotaz
Kanálový fancoil Carisma CRSL-ECM 74+1 (4trubkové provedení, velikost 7, 4-řadý výměník chlazení 1-řadý výměník topení)	7,46kW	0069437	na dotaz

Popis

Fan coily Carisma CRSL-ECM jsou k dispozici v následujících provedeních:

Carisma CRSL-ECM - neopláštěné kanálové provedení

Fan-coil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.
Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.
Maximální tlaková ztráta externích příslušenství je 80 Pa

Kombinace výměníků

Všechna výše uvedená provedení jsou k dispozici s následujícími kombinacemi výměníků:

3-řadý hlavní výměník
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení
3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník - chlazení:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník - topení:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

2,22–12,05 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

375–2220 m³/h (při 0 Pa ext. tlaku)

Externí tlak

max. 80 Pa

Výměník

měď / hliník

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

EC spojitě řízený 0–10 V

Instalace

kanálová

Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů, které mají technický podhled a v něm vedené rozvody VZT.

Možnosti použití:

od 1 ks v rodinném domě po 500 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
