Neopláštěné 4-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Neopláštěné 4-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

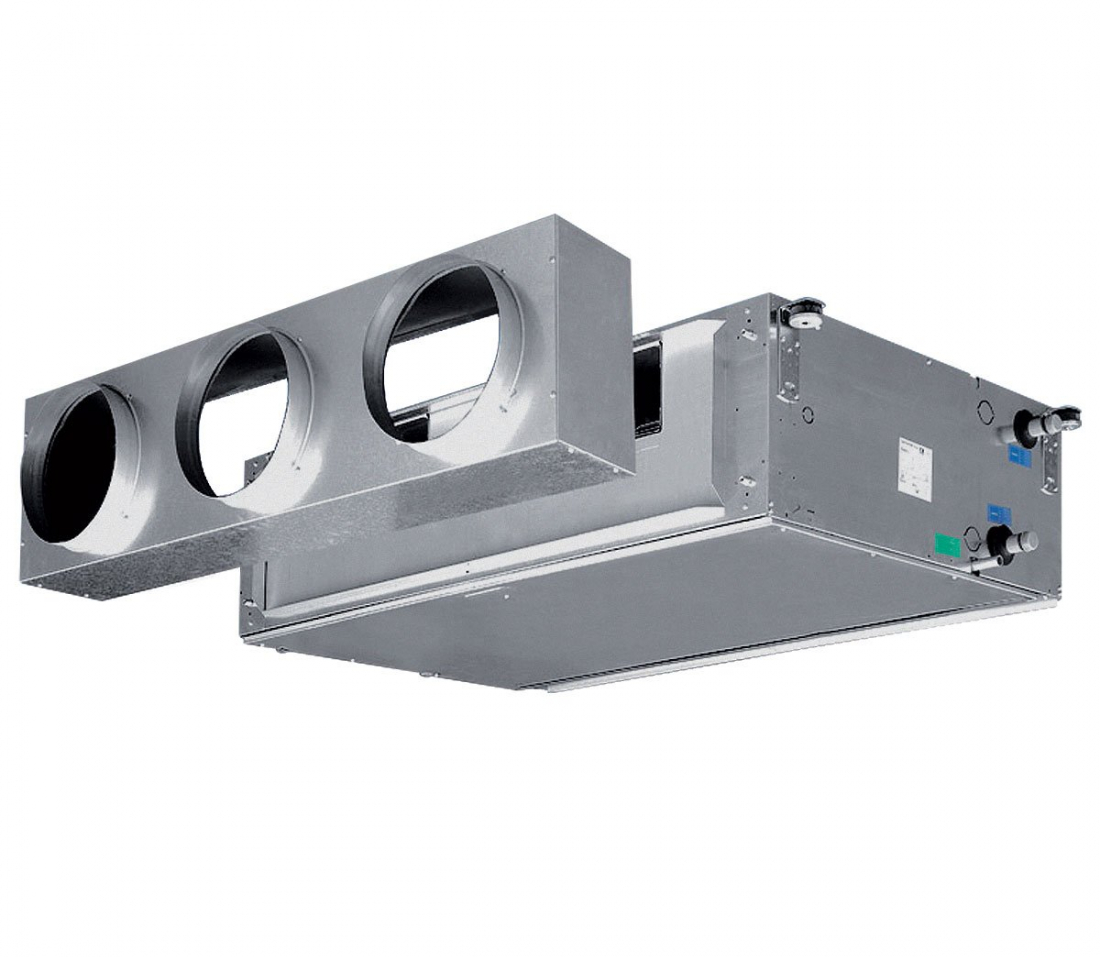

Fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro kanálovou instalaci. Fan-coil je k dispozici v pěti velikostech vždy s jedním 3-řadým nebo  4-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem. Maximální externí tlak je dle velikosti až 120Pa.

Oblast použití:

  • Administrativní budovy
  • Nákupní centra
  • Průmyslové objekty

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Neopláštěné 4-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Neopláštěné 4-trubkové fancoily Maestro MTL-ECM s externím tlakem do 120Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C/50Pa Obj. číslo Cena bez DPH BIM DWG
Kanálový fancoil Maestro MTL-ECM 13+1 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) 4,34kW 0034321 na dotaz
Kanálový fancoil Maestro MTL-ECM 13+2 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) 4,34kW 0034341 na dotaz
Kanálový fancoil Maestro MTL-ECM 14+1 (4trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) 4,94kW 0034331 na dotaz
Kanálový fancoil Maestro MTL-ECM 14+2 (4trubkové provedení, velikost 1, 4-řadý výměník chlazení 2-řadý výměník topení) 4,94kW 0034351 na dotaz
Kanálový fancoil Maestro MTL-ECM 23+1 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) 5,82kW 0034322 na dotaz
Kanálový fancoil Maestro MTL-ECM 23+2 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) 5,82kW 0034342 na dotaz
Kanálový fancoil Maestro MTL-ECM 24+1 (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) 6,79kW 0034343 na dotaz
Kanálový fancoil Maestro MTL-ECM 24+2 (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 2-řadý výměník topení) 6,79kW 0034352 na dotaz
Kanálový fancoil Maestro MTL-ECM 33+1 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) 7,94kW 0034323 na dotaz
Kanálový fancoil Maestro MTL-ECM 33+2 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) 7,94kW 0034343 na dotaz
Kanálový fancoil Maestro MTL-ECM 34+1 (4trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) 9,59kW 0034333 na dotaz
Kanálový fancoil Maestro MTL-ECM 34+2 (4trubkové provedení, velikost 3, 4-řadý výměník chlazení 2-řadý výměník topení) 9,59kW 0034353 na dotaz
Kanálový fancoil Maestro MTL-ECM 43+1 (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení) 10,16kW 0034324 na dotaz
Kanálový fancoil Maestro MTL-ECM 43+2 (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení) 10,16kW 0034344 na dotaz
Kanálový fancoil Maestro MTL-ECM 44+1 (4trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení) 12,27kW 0034334 na dotaz
Kanálový fancoil Maestro MTL-ECM 44+2 (4trubkové provedení, velikost 4, 4-řadý výměník chlazení 2-řadý výměník topení) 12,27kW 0034354 na dotaz
Kanálový fancoil Maestro MTL-ECM 53+1 (4trubkové provedení, velikost 5, 3-řadý výměník chlazení 1-řadý výměník topení) 13,72kW 0034325 na dotaz
Kanálový fancoil Maestro MTL-ECM 53+2 (4trubkové provedení, velikost 5, 3-řadý výměník chlazení 2-řadý výměník topení) 13,72kW 0034345 na dotaz
Kanálový fancoil Maestro MTL-ECM 54+1 (4trubkové provedení, velikost 5, 4-řadý výměník chlazení 1-řadý výměník topení) 16,62kW 0034335 na dotaz
Kanálový fancoil Maestro MTL-ECM 54+2 (4trubkové provedení, velikost 5, 4-řadý výměník chlazení 2-řadý výměník topení) 16,62kW 0034355 na dotaz

Popis

Fan coily Maestro MTL-ECM jsou k dispozici v následujících provedeních:

Maestro MTL-ECM - neopláštěné kanálové provedení

  • Fancoil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a vyfukuje jej čelní stranou.
  • Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a podobně.
  • Maximální tlaková ztráta externích příslušenství je dle velikostu fancoilu až 120 Pa.

Kombinace výměníků

Fancoily maestro MTL jsou k dispozici s následujícími kombinacemi výměníků:

  • 3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
  • 3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
  • 4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení
  • 4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 2-řadý přídavný výměník pro topení

Motory

  • EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Vzhledem k velikosti fancoilů MTL-ECM, chladícím a topným výkonům a tedy k relativně velkým  průtokům vody hlavním i přídavným výměníkem doporučujeme použít pro regulaci na straně vody tlakově nezávislé 2-cestné regulační ventily.

Pro hlavní výměník:

  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 200–4000 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 200–9500 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–4000 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–9500 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nákupní centra
  • Průmyslové objekty

Bezsilikonové provedení bez výhrad

SILICON FREE 1
Rozsah chladících výkonů 2,50–21 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů 420–5100 m3/h (při 0 Pa ext. tlaku)
Externí tlak max. 120 Pa
Výměník měď / hliník
Max. teplota topné vody 80 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor EC spojitě řízený 0–10 V
Instalace kanálová

Použití

Tyto fan coily jsou vhodné pro chlazení, případně kombinaci chlazení a topení ve velkých objektech s potřebou chlazení až 21 kW z jednoho fancoilu.

Možnosti použití:

  • Velké průmyslové objekty
  • Datová centra s velkou potřebou chlazení
  • Velké monoprostory administrativních budov
