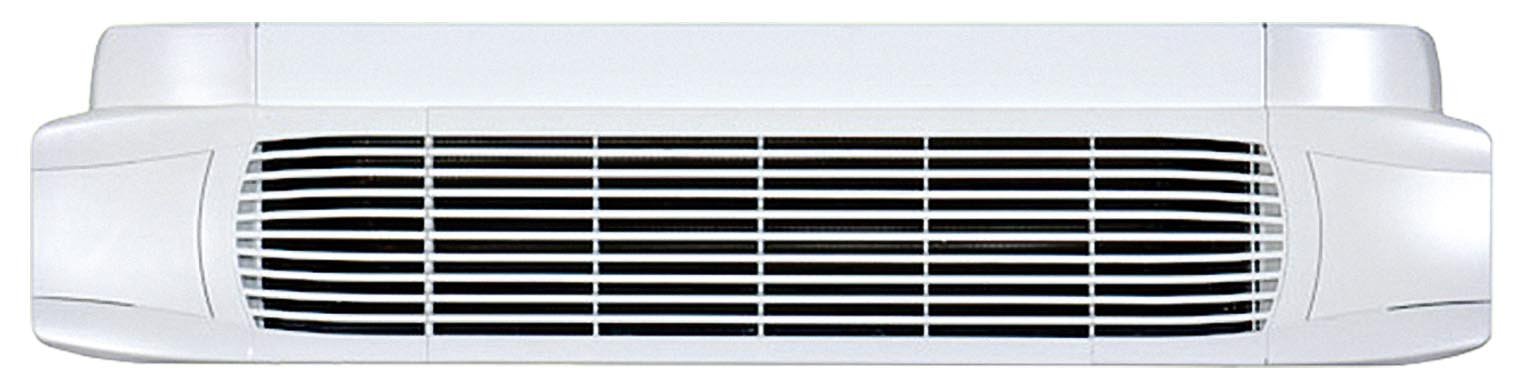

Opláštěné podstropní 4-trubkové fancoily Carisma CRC-ECM MO

Fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro podstropní instalaci - sání spodem, výdech rovnoběžně se stropem. Fancoil je k dispozici v pěti velikostech vždy s jedním 3-řadým nebo 4-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem.

Oblast použití:

Administrativní budovy
Hotely
Bytové domy s rozvody chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Opláštěné podstropní 4-trubkové fancoily Carisma CRC-ECM MO

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Podstropní fancoil Carisma CRC-ECM 23+1 MO (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení)	1,59kW	0066322	11 833 Kč
Podstropní fancoil Carisma CRC-ECM 23+2 MO (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení)	1,59kW	0066342	12 479 Kč
Podstropní fancoil Carisma CRC-ECM 24+1 MO (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení)	1,86kW	0066332	12 208 Kč
Podstropní fancoil Carisma CRC-ECM 43+1 MO (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení)	2,95kW	0066324	13 250 Kč
Podstropní fancoil Carisma CRC-ECM 43+2 MO (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení)	2,95kW	0066344	14 021 Kč
Podstropní fancoil Carisma CRC-ECM 44+1 MO (4trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení)	3,17kW	0066334	13 542 Kč
Podstropní fancoil Carisma CRC-ECM 63+1 MO (4trubkové provedení, velikost 6, 3-řadý výměník chlazení 1-řadý výměník topení)	3,96kW	0066326	15 146 Kč
Podstropní fancoil Carisma CRC-ECM 63+2 MO (4trubkové provedení, velikost 6, 3-řadý výměník chlazení 2-řadý výměník topení)	3,96kW	0066346	15 875 Kč
Podstropní fancoil Carisma CRC-ECM 64+1 MO (4trubkové provedení, velikost 6, 4-řadý výměník chlazení 1-řadý výměník topení)	4,51kW	0066336	15 875 Kč
Podstropní fancoil Carisma CRC-ECM 73+1 MO (4trubkové provedení, velikost 7, 3-řadý výměník chlazení 1-řadý výměník topení)	4,94kW	0066327	16 000 Kč
Podstropní fancoil Carisma CRC-ECM 73+2 MO (4trubkové provedení, velikost 7, 3-řadý výměník chlazení 2-řadý výměník topení)	4,94kW	0066347	16 917 Kč
Podstropní fancoil Carisma CRC-ECM 74+1 MO (4trubkové provedení, velikost 7, 4-řadý výměník chlazení 1-řadý výměník topení)	5,30kW	0066337	16 917 Kč
Podstropní fancoil Carisma CRC-ECM 93+1 MO (4trubkové provedení, velikost 9, 3-řadý výměník chlazení 1-řadý výměník topení)	6,26kW	0066329	18 063 Kč
Podstropní fancoil Carisma CRC-ECM 93+2 MO (4trubkové provedení, velikost 9, 3-řadý výměník chlazení 2-řadý výměník topení)	6,26kW	0066349	18 917 Kč
Podstropní fancoil Carisma CRC-ECM 94+1 MO (4trubkové provedení, velikost 9, 4-řadý výměník chlazení 1-řadý výměník topení)	7,04kW	0066339	19 021 Kč

Popis

Carisma CRC-ECM MO - podstropní provedení, sání spodem, výdech paralalně se stropem

Fan coil pro podstropní instalaci - jednotka je zavěšená pod stropem
Vzduch saje mřížkou integrovanou ve spodní straně opláštění a vyfukuje horem přes stavitelnou výdechovou mřížku

Kombinace výměníků

3-řadý hlavní výměník pro chlazení i topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení
3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

Pro hlavní výměník - chlazení:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník - topení:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice
Bytové domy s rozvody chlazení

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

590–7040 W (při 7/12/27 °C)

Rozsah vzduchových výkonů

105–1500 m³/h

Výměník

měď / hliník

Opláštění

lakovaný ocelový plech, RAL 9003

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

EC spojitě řízený 0–10 V

Instalace

podstropní

Použití

Tyto fancoily jsou vhodné pro chlazení i topení ve všech typech objektů.

Možnosti použití:

od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém

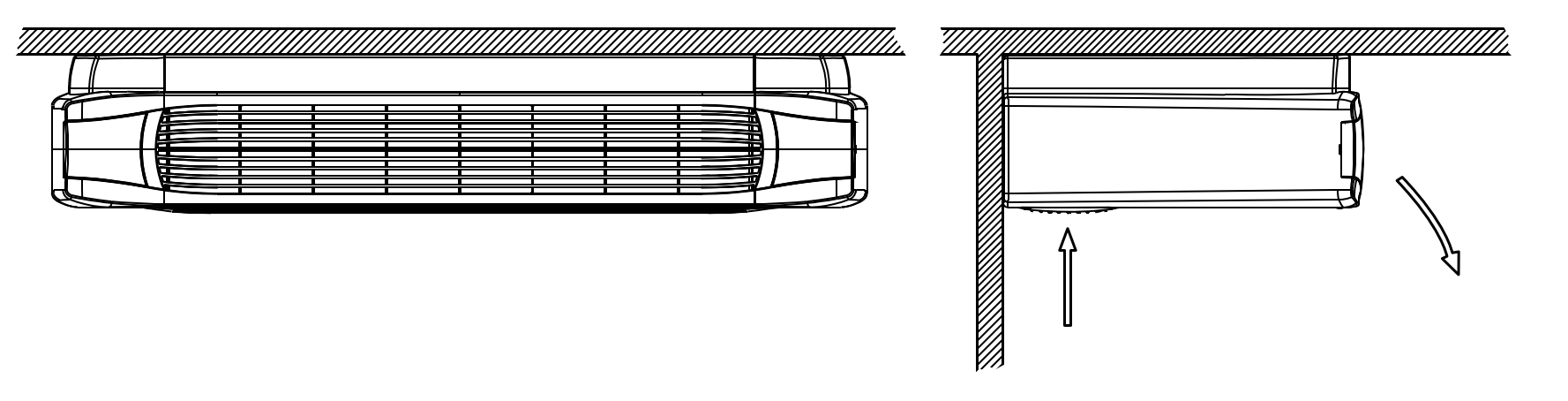

CRC-ECM MO instalace
