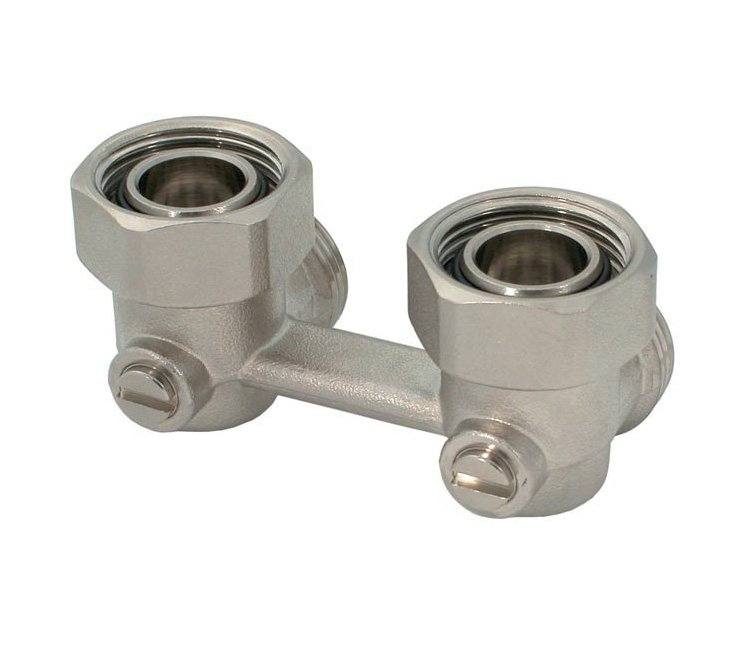

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 236 / 787

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 236 / 787

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 236 / 787

Připojovací uzavíratelné radiátorové šroubení pro otopná tělesa typu Ventil Kompakt.

Oblast použití:

Desková otopná tělesa VentilKompakt se spodním připojením s vniřním závitem ½”
Desková otopná tělesa VentilKompakt se spodním připojením s vnějším závitem ¾”

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 236 / 787

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 236 / 787

Ke stažení

Katalog 236 / 787 (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
Připojovací šroubení 236 přímé DN 20 / EK	3,8	236CP020	250 Kč
Připojovací šroubení 787 rohové DN 20 / EK	1,8	787CP020	250 Kč
Připojovací šroubení 236 přímé DN 15 / EK	3,8	236CP015	287 Kč
Připojovací šroubení 787 rohové DN 15 / EK	1,8	787CP015	287 Kč

Popis

Připojovací uzavíratelné radiátorové šroubení 236 a 787 jsou jednoduché připojovací garnitury vhodné pro otopná tělesa typu Ventil Kompakt s roztečí portů 50 mm.

Oblast použití:

236 / 787 DN 15 Desková otopná tělesa VentilKompakt KORADO, PURMO, KORAD a další tělesa s připojením ½”
236 / 787 DN 20 Desková otopná tělesa VentilKompakt KERMI, COSMONOVA, BUDERUS a další tělesa s připojením ¾”

Funkce:

Připojení otopného tělesa k rozvodu
Uzavírání

Rozměry

DN 15–20

Jmenovitý tlak

PN 10

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

-10 °C

Materiál

Tělo šroubení:	mosaz CW617N
Těsnění:	PTFE / NBR

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči

Desková otopná tělesa

Obvyklý způsob použití

Připojovací a uzavírací šroubení 236 a 787 slouží pro připojení deskových otopných těles typu VentilKompakt k 2 trubkovému rozvodu vytápění.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Příslušenství

Svěrné spojky pro připojení termostatických ventilů a šroubení

Svěrné spojky pro připojení termostatických ventilů a šroubení

Rozměry ¾" EK - Eurokonus Materiál
