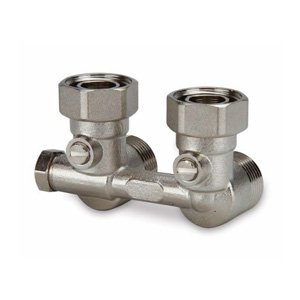

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 237 / 238

Připojovací uzavíratelné radiátorové šroubení s nastavitelným obtokem pro otopná tělesa typu Ventil Kompakt.

Oblast použití:

Desková otopná tělesa VentilKompakt se spodním připojením s vniřním závitem ½”
Desková otopná tělesa VentilKompakt se spodním připojením s vnějším závitem ¾”

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 237 / 238

Poptat produkt

Ke stažení

Katalog - 237 / 238 (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
Připojovací šroubení s obtokem 238 přímé DN 20 / EK	1	238CP020	466 Kč
Připojovací šroubení s obtokem 237 rohové DN 20 / EK	1	237CP020	466 Kč
Připojovací šroubení s obtokem 238 přímé DN 15 / EK	1	238CP015	526 Kč
Připojovací šroubení s obtokem 237 rohové DN 15 / EK	1	237CP015	526 Kč

Popis

Připojovací uzavíratelné radiátorové šroubení 237 a 238 jsou jednoduché připojovací garnitury vhodné pro otopná tělesa typu Ventil Kompakt s roztečí portů 50 mm.

Oblast použití:

237 / 238 DN 15 Desková otopná tělesa VentilKompakt KORADO, PURMO, KORAD a další tělesa s připojením ½”
237 / 238 DN 20 Desková otopná tělesa VentilKompakt KERMI, COSMONOVA, BUDERUS a další tělesa s připojením ¾”

Funkce:

Připojení otopného tělesa k rozvodu
Uzavírání
Nastavení poměru zatékání do tělesa a do zkratu (přímo do zpětného potrubí v případě 2 trubkového rozvodu nebo do obtoku v případě 1 trubkového rozvodu)

Rozměry

DN 15–20

Jmenovitý tlak

PN 10

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

-10 °C

Materiál

Tělo šroubení:	mosaz CW617N
Těsnění:	PTFE / NBR

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči

Desková otopná tělesa

Obvyklý způsob použití

Připojovací a uzavírací šroubení 237 a 238 pro připojení deskových otopných těles typu VentilKompakt k 1 trubkovému nabo 2 trubkovému rozvodu vytápění.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
