Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 408 / 409 - křížení
Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 408 / 409 - křížení
Připojovací křížené uzavíratelné radiátorové šroubení pro otopná tělesa typu Ventil Kompakt.
Oblast použití:
Při záměně přivodu a zpátečky při instalaci rozvodu
- Desková otopná tělesa VentilKompakt se spodním připojením s vniřním závitem ½”
- Desková otopná tělesa VentilKompakt se spodním připojením s vnějším závitem ¾”
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Připojovací šroubení pro otopná tělesa typu Ventil Kompakt 408 / 409 - křížení
Poptat produktKe stažení
Varianty
| Varianta produktu | Kvs | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Křížené připojovací šroubení 408 přímé DN 20 / EK | 1 | 408CP020 | 1 389 Kč | ||

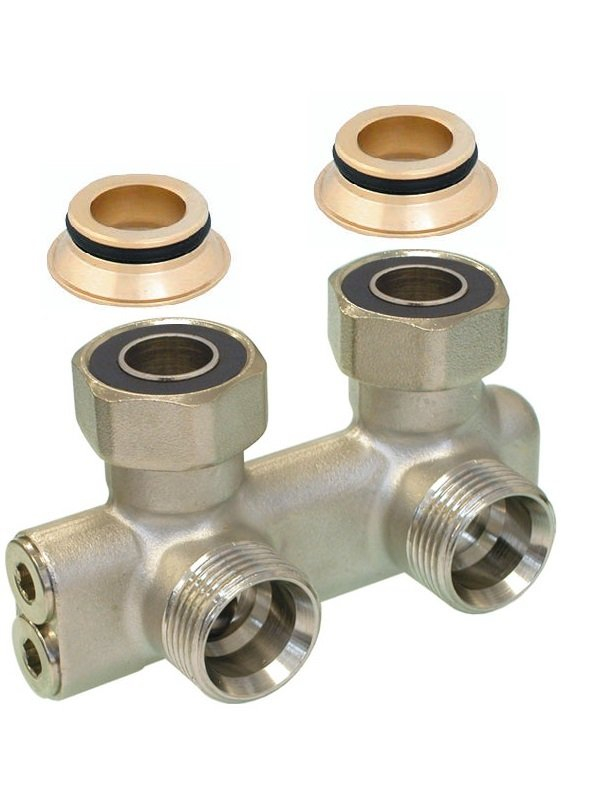

| Křížené připojovací šroubení 409 rohové DN 20 / EK | 1 | 409CP020 | 1 389 Kč | ||
| Křížené připojovací šroubení 408 přímé DN 15 / EK | 1 | 408CP015 | 1 449 Kč | ||
| Křížené připojovací šroubení 409 rohové DN 15 / EK | 1 | 409CP015 | 1 449 Kč |
Popis
Připojovací křížené uzavíratelné radiátorové šroubení 408 a 409 jsou připojovací garnitury vhodné pro jednoduchou nápravu záměny přívodu a zpátečky rozvodu vytápění pro otopná tělesa typu Ventil Kompakt s roztečí portů 50 mm.
Oblast použití:
- 408 / 409 DN 15 Desková otopná tělesa VentilKompakt KORADO, PURMO, KORAD a další tělesa s připojením ½”
- 408 / 409 DN 20 Desková otopná tělesa VentilKompakt KERMI, COSMONOVA, BUDERUS a další tělesa s připojením ¾”
Funkce:
- Připojení otopného tělesa k rozvodu
- Uzavírání
- Náprava záměny přívodního a zpětného potrubí
| Rozměry | DN 15–20 | ||||
|---|---|---|---|---|---|
| Jmenovitý tlak | PN 10 | ||||
| Max. uzavírací diferenční tlak | 100 kPa | ||||
| Max. pracovní teplota | 120 °C | ||||
| Min. pracovní teplota | -10 °C | ||||
| Materiál |
|
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči
- Desková otopná tělesa
Obvyklý způsob použití
Náprava záměny přívodu a zpátečky rozvodu a současné připojení deskových otopných těles typu VentilKompakt k 2 trubkovému rozvodu vytápění.
Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.
Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
