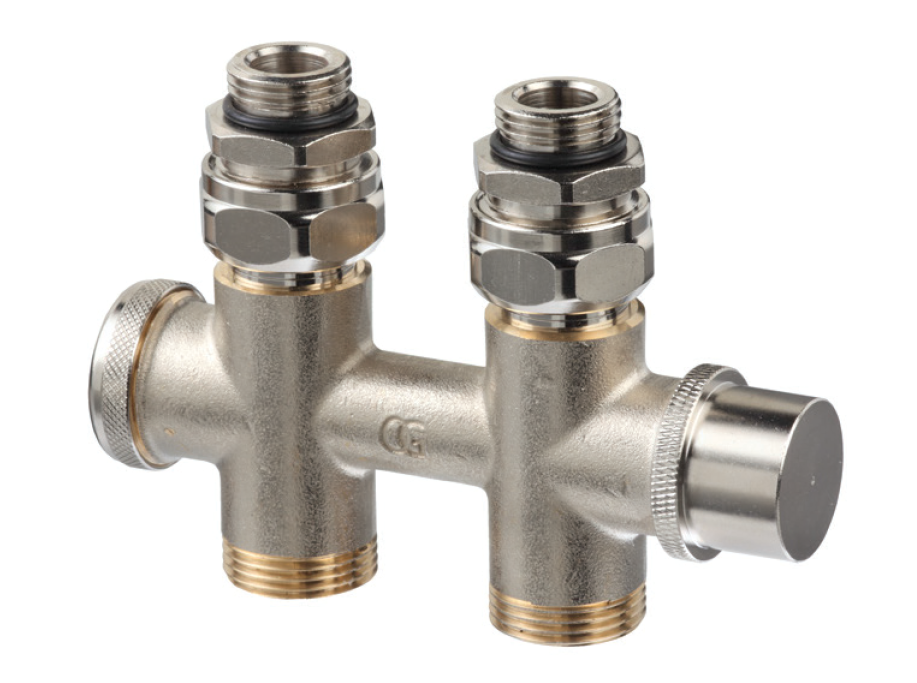

Připojovací šroubení s automatickým omezovačem průtoku VARIO-DP

Připojovací uzavíratelné radiátorové šroubení pro tělesa typu Ventil Kompakt s omezovačem průtoku pro otopná tělesa se spodním připojením.

Oblast použití:

Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Připojovací šroubení s automatickým omezovačem průtoku VARIO-DP

Poptat produkt

Ke stažení

Katalogový list Vario DP (PDF dokument)

Varianty

Varianta produktu	rozsah průtoku	Cena bez DPH
Připojovací šroubení s omezovačem průtoku Vario DP přímé DN 20 / EK	20–340 l/h	na dotaz
Připojovací šroubení s omezovačem průtoku Vario DP rohové DN 20 / EK	20–340 l/h	na dotaz
Připojovací šroubení s omezovačem průtoku Vario DP přímé DN 15 / EK	20–340 l/h	na dotaz
Připojovací šroubení s omezovačem průtoku Vario DP rohové DN 15 / EK	20–340 l/h	na dotaz

Popis

Vario DP jsou připojovací garnitury pro tělesa typu Ventil Kompakt s omezovačem průtoku umožňující samostatnou instalaci v rozvodech vytápění, aniž by bylo nutné současně použít regulátory tlakové diference.

Oblast použití:

Rozvody vytápění
Desková a článková otopná tělesa
Podlahové konvektory

Funkce:

Připojení otopného tělesa k rozvodu
Nastavení maximálního průtoku otopným tělesem
Napouštění a vypouštění
Uzavírání

Rozměry

DN 15–20

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

60 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

110 °C

Materiál

Tělo ventilu:	mosaz CW617N
Pružina:	nerezavějící ocel
O-kroužky:	EPDM
Krytka:	ABS

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Článková otopná tělesa
Podlahové konvektory

Obvyklý způsob použití

Připojovací uzavíratelné radiátorové šroubení s vypouštěním s omezovačem průtoku Vario DP slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu.

Omezovač průtoku umožňuje přesné nastavení průtoku otopným tělesem nezávisle na měnících se tlakových poměrech v rozvodu.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu, a dále snadné vypuštění vody z tohoto tělesa pomocí vypouštěcího nástavce.
