Připojovací šroubení s integrovaným TRV 343CP / 344CP

Připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem pro otopná tělesa se spodním připojením.

Oblast použití:

Připojovací uzavíratelná radiátorová šroubení 343CP a 344CP s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa se spodním připojením a s roztečí portů 50 mm.

Oblast použití:

- Desková otopná tělesa se spodním připojením s roztečí portů 50 mm

- Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

Funkce:

- Připojení otopného tělesa k rozvodu

- Regulace výkonu otopného tělesa změnou průtoku

- Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty

- Uzavírání

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Připojovací šroubení s integrovaným TRV 343CP / 344CP

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG

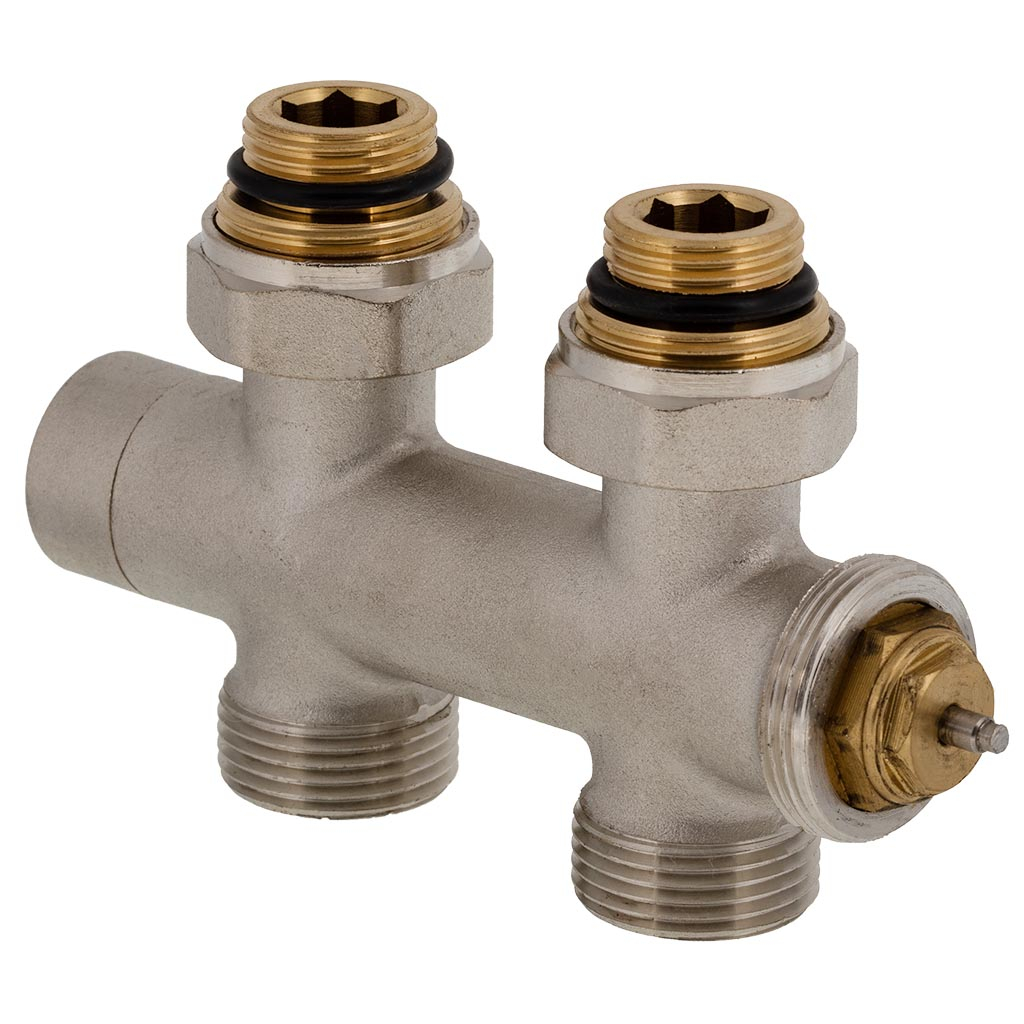

Připojovací šroubení s integrovaným TRV 344CP přímé DN 20 / EK	1	344CP020	724 Kč	CAD

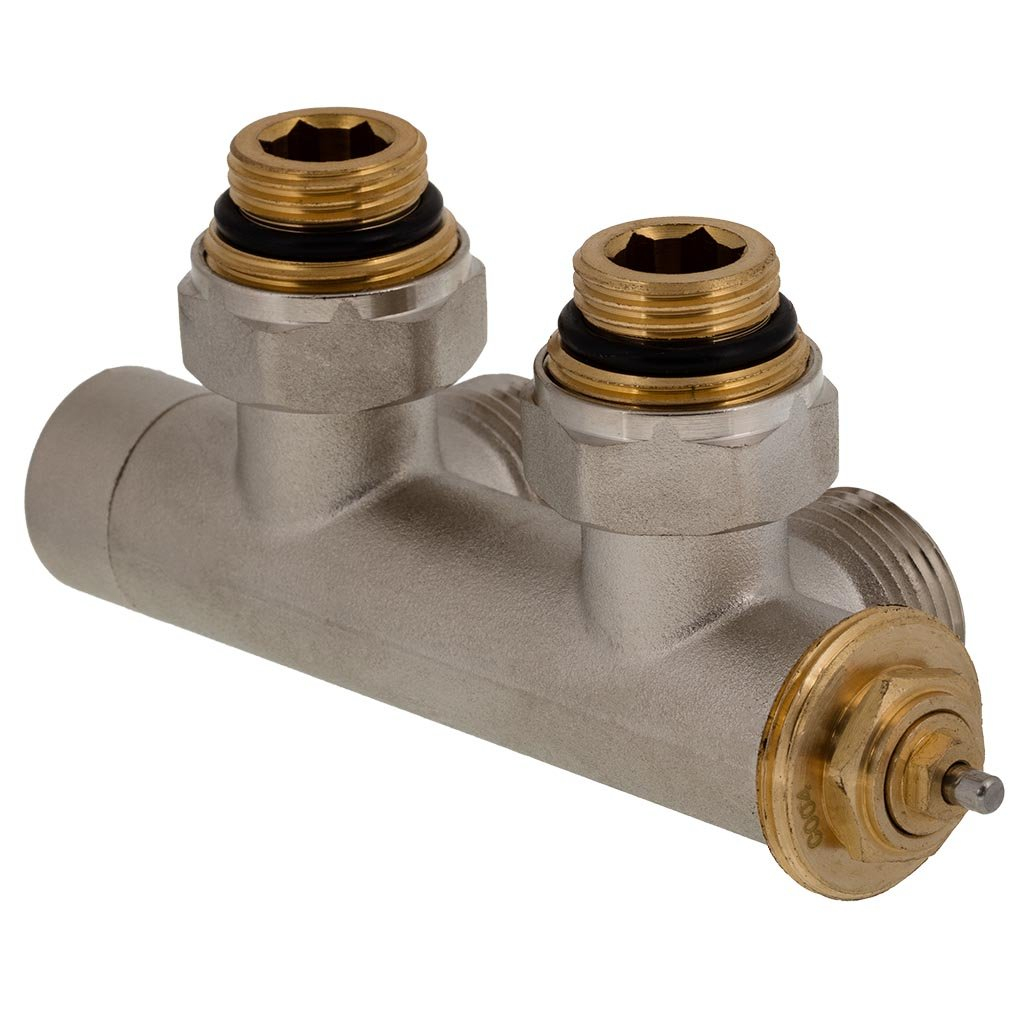

Připojovací šroubení s integrovaným TRV 343CP rohové DN 20 / EK	1	343CP020	724 Kč	CAD
Připojovací šroubení s integrovaným TRV 344CP přímé DN 15 / EK	1	344CP015	759 Kč	CAD
Připojovací šroubení s integrovaným TRV 343CP rohové DN 15 / EK	1	343CP015	759 Kč	CAD

Popis

Připojovací uzavíratelná radiátorová šroubení 343CP a 344CP s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa se spodním připojením a s roztečí portů 50 mm.

Oblast použití:

Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

Funkce:

Připojení otopného tělesa k rozvodu
Regulace výkonu otopného tělesa změnou průtoku
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání

Rozměry

DN 15–20

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

100 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz CW617N
Těsnění:	PTFE / NBR
Krytka:	plast

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Trubková otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem 343CP a 344CP slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu.

Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
