Připojovací šroubení s integrovaným TRV 343CP / 344CP bezsilikonové provedení
Připojovací šroubení s integrovaným TRV 343CP / 344CP bezsilikonové provedení
Připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem pro otopná tělesa se spodním připojením.
Oblast použití:
-
Připojovací uzavíratelná radiátorová šroubení 343CP a 344CP s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa se spodním připojením a s roztečí portů 50 mm.
Oblast použití:
- Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
- Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm
Funkce:
- Připojení otopného tělesa k rozvodu
- Regulace výkonu otopného tělesa změnou průtoku
- Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
- Uzavírání
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Připojovací šroubení s integrovaným TRV 343CP / 344CP bezsilikonové provedení
Poptat produktVarianty
| Varianta produktu | Kvs | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Připojovací šroubení s integrovaným TRV 344CP přímé DN 20 / EK | 1 | 344CP020-SF | na dotaz | CAD | |
| Připojovací šroubení s integrovaným TRV 343CP rohové DN 20 / EK | 1 | 343CP020-SF | na dotaz | CAD | |

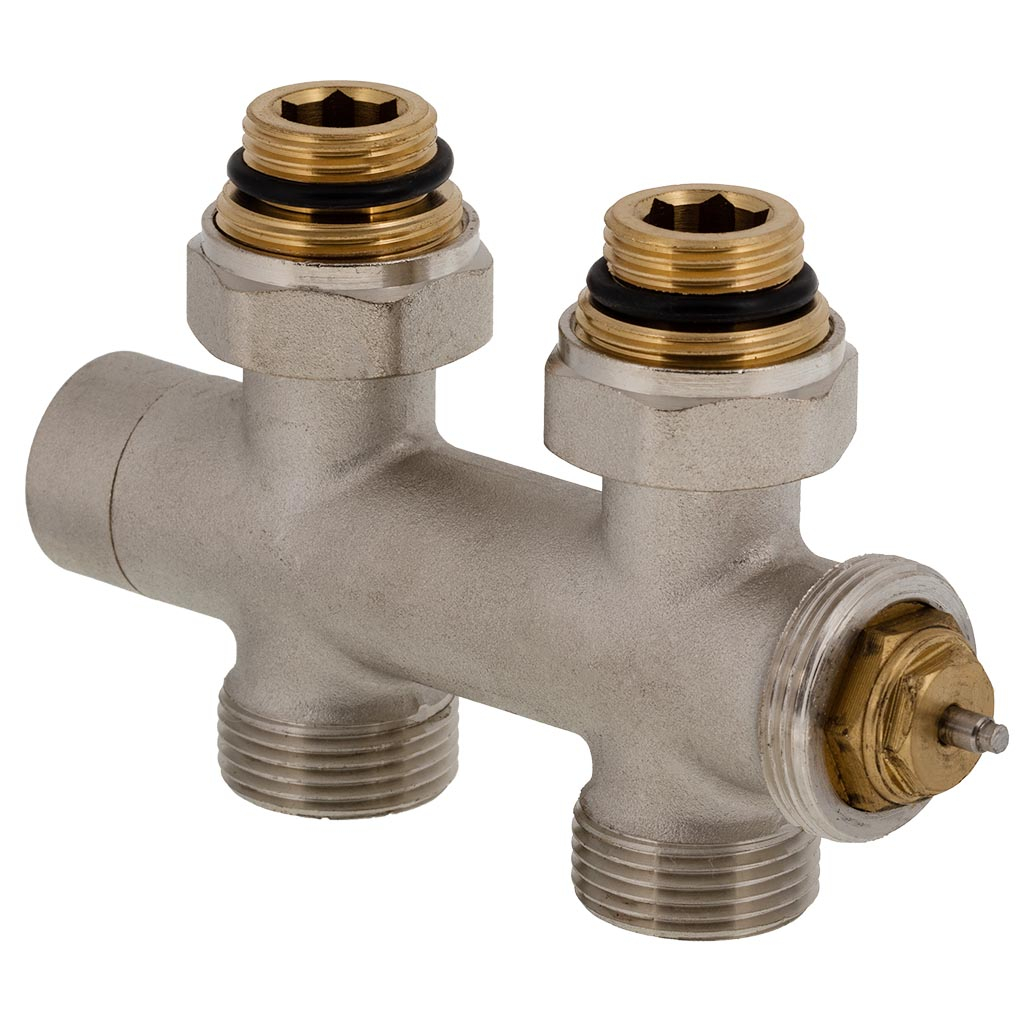

| Připojovací šroubení s integrovaným TRV 344CP přímé DN 15 / EK | 1 | 344CP015-SF | na dotaz | CAD | |

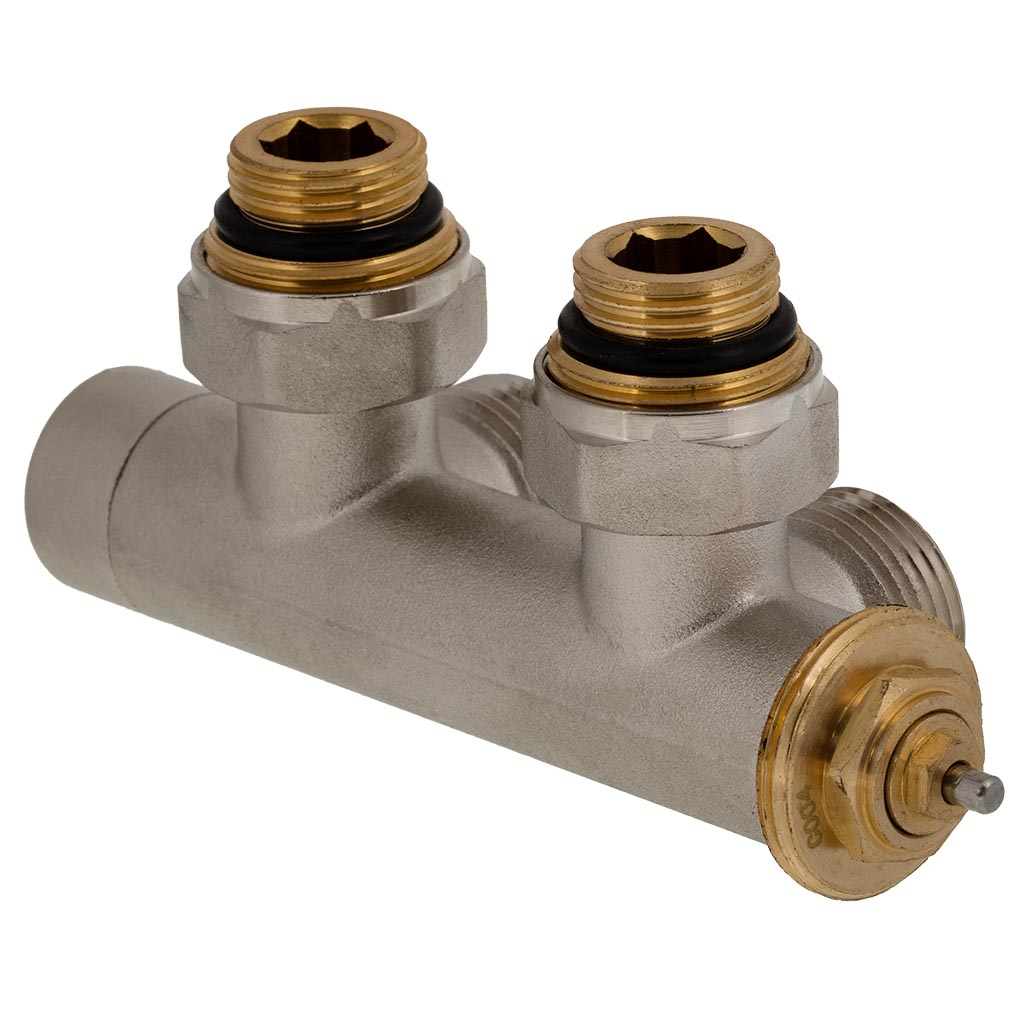

| Připojovací šroubení s integrovaným TRV 343CP rohové DN 15 / EK | 1 | 343CP015-SF | na dotaz | CAD |
Popis
Připojovací uzavíratelná radiátorová šroubení 343CP a 344CP s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa se spodním připojením a s roztečí portů 50 mm.
Oblast použití:
- Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
- Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm
Funkce:
- Připojení otopného tělesa k rozvodu
- Regulace výkonu otopného tělesa změnou průtoku
- Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
- Uzavírání
| Bezsilikonové provedení s výhradou | SILICON FREE 2 | ||||||
|---|---|---|---|---|---|---|---|
| Rozměry | DN 15–20 | ||||||
| Jmenovitý tlak | PN 10 | ||||||
| Max. pracovní diferenční tlak | 25 kPa | ||||||
| Max. uzavírací diferenční tlak | 100 kPa | ||||||
| Max. pracovní teplota | 100 °C | ||||||
| Min. pracovní teplota | 0 °C | ||||||
| Materiál |
|
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Desková otopná tělesa
- Trubková otopná tělesa - žebříky
Obvyklý způsob použití
Připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem 343CP a 344CP slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu.
Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.
Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
