Připojovací šroubení s integrovaným TRV pro tělesa s 1-bodovým připojením 351TA / 352TA / 351TB / 352TB / 351NN / 352NN

Designové připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem pro otopná tělesa s jednobodovým připojením.

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Desková otopná tělesa se spodním jednobodovým připojením
Trubková otopná tělesa (žebříky) se spodním jednobodovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Připojovací šroubení s integrovaným TRV pro tělesa s 1-bodovým připojením 351TA / 352TA / 351TB / 352TB / 351NN / 352NN

Poptat produkt

Ke stažení

351/352 - návod (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG

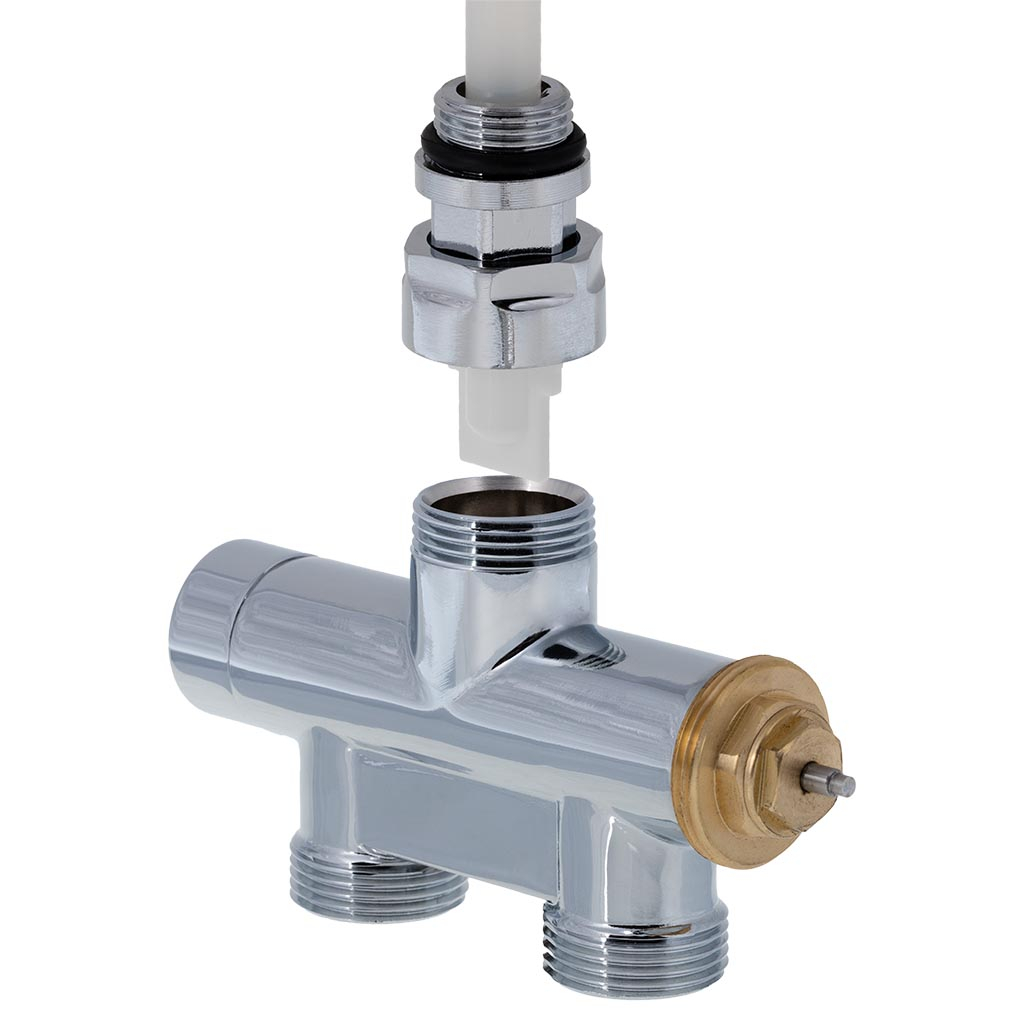

Pochromované připojovací jednobodové šroubení s integrovaným TRV 352TA přímé DN 15 / EK	1	352TA015	na dotaz	CAD

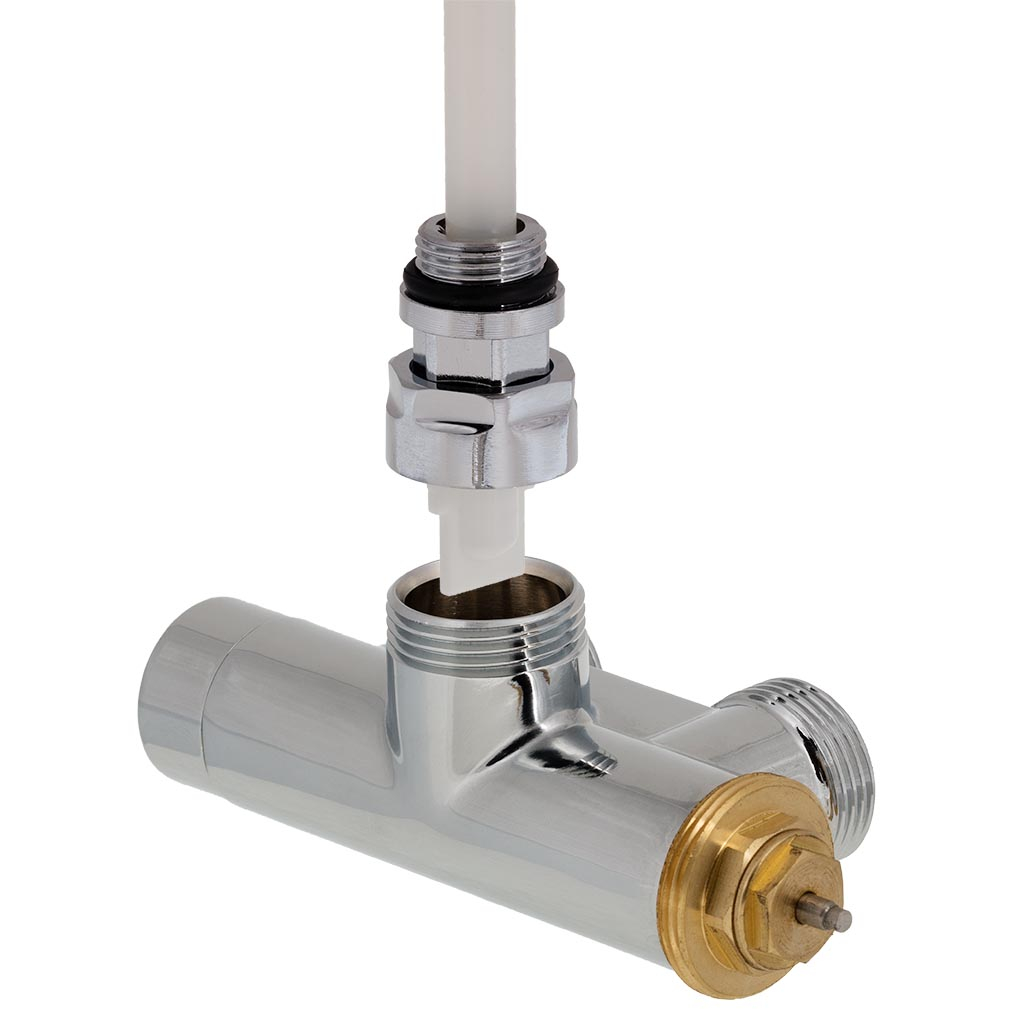

Pochromované připojovací jednobodové šroubení s integrovaným TRV 351TA rohové DN 15 / EK	1	351TA015	na dotaz	CAD

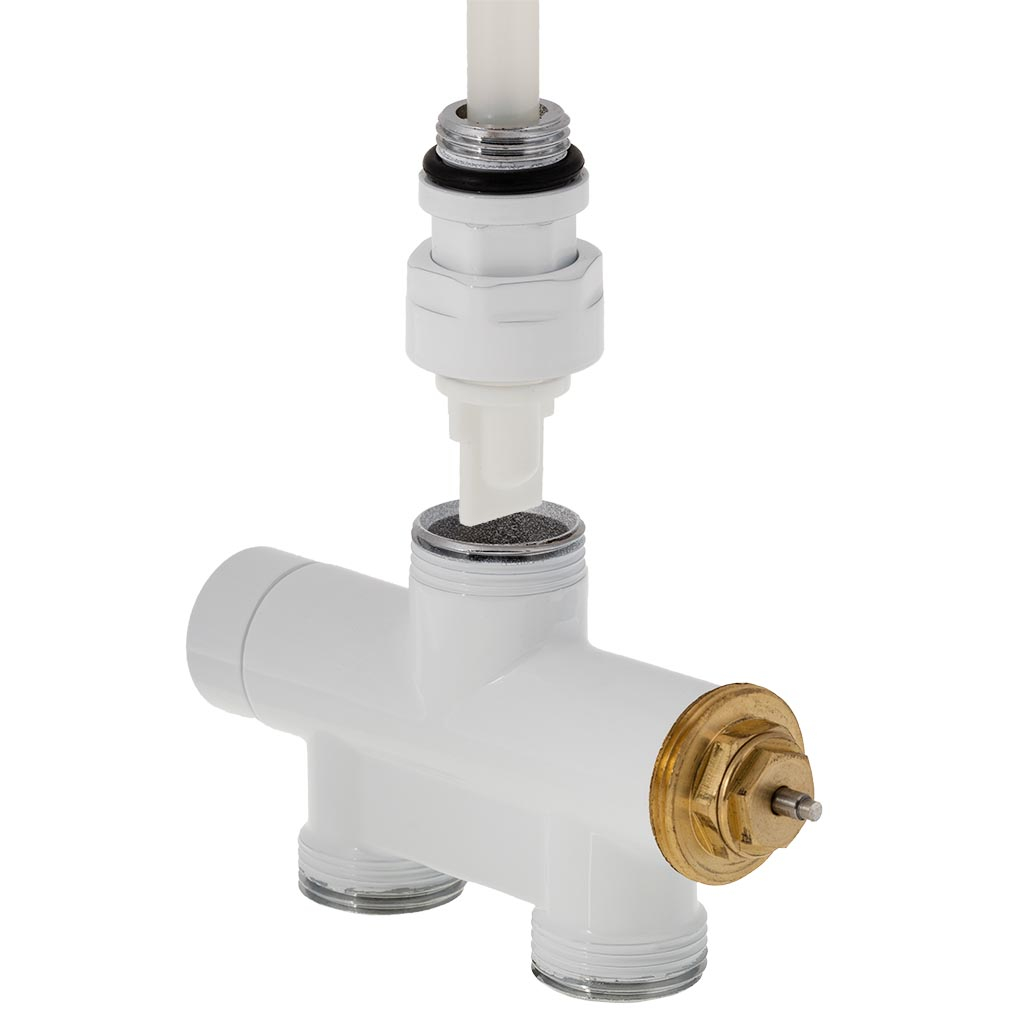

Bílé připojovací jednobodové šroubení s integrovaným TRV 352TB přímé DN 15 / EK	1	352T015	na dotaz

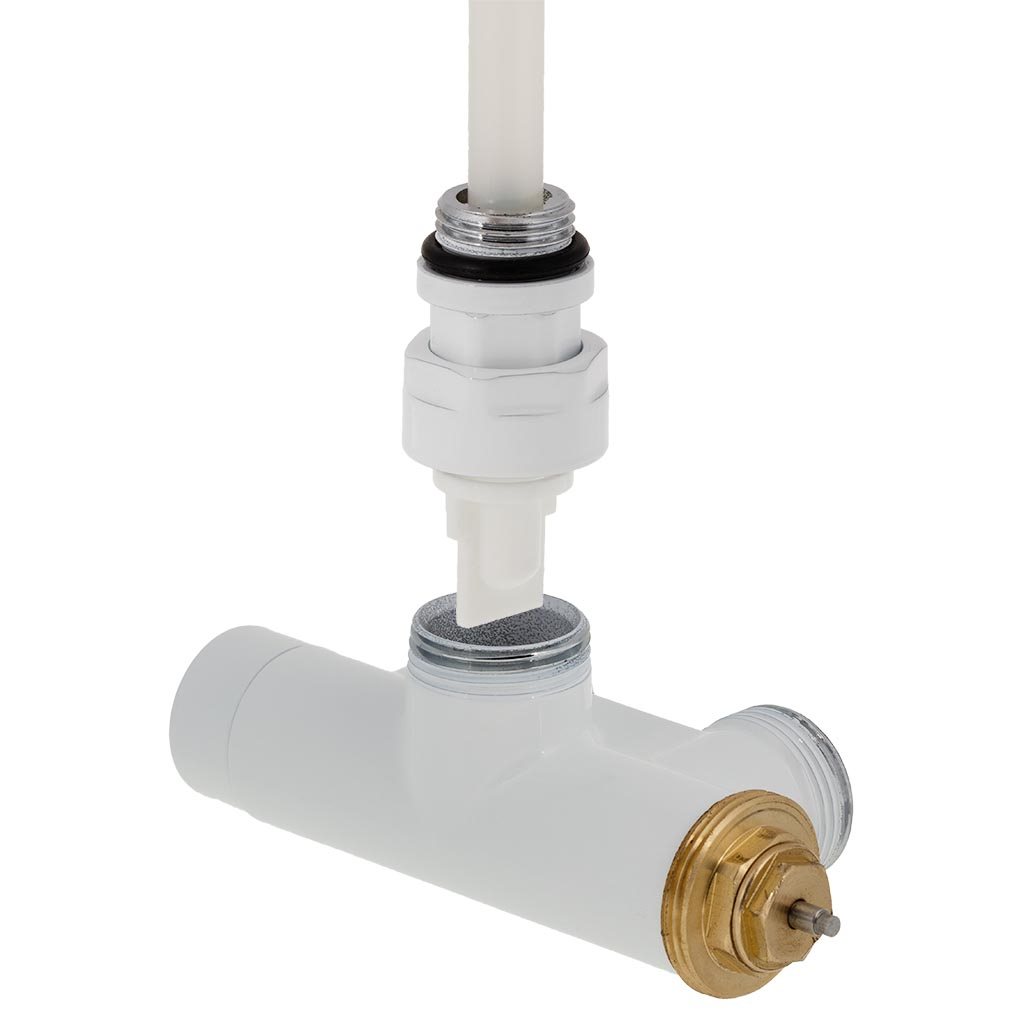

Bílé připojovací jednobodové šroubení s integrovaným TRV 351TB rohové DN 15 / EK	1	351TB015	na dotaz

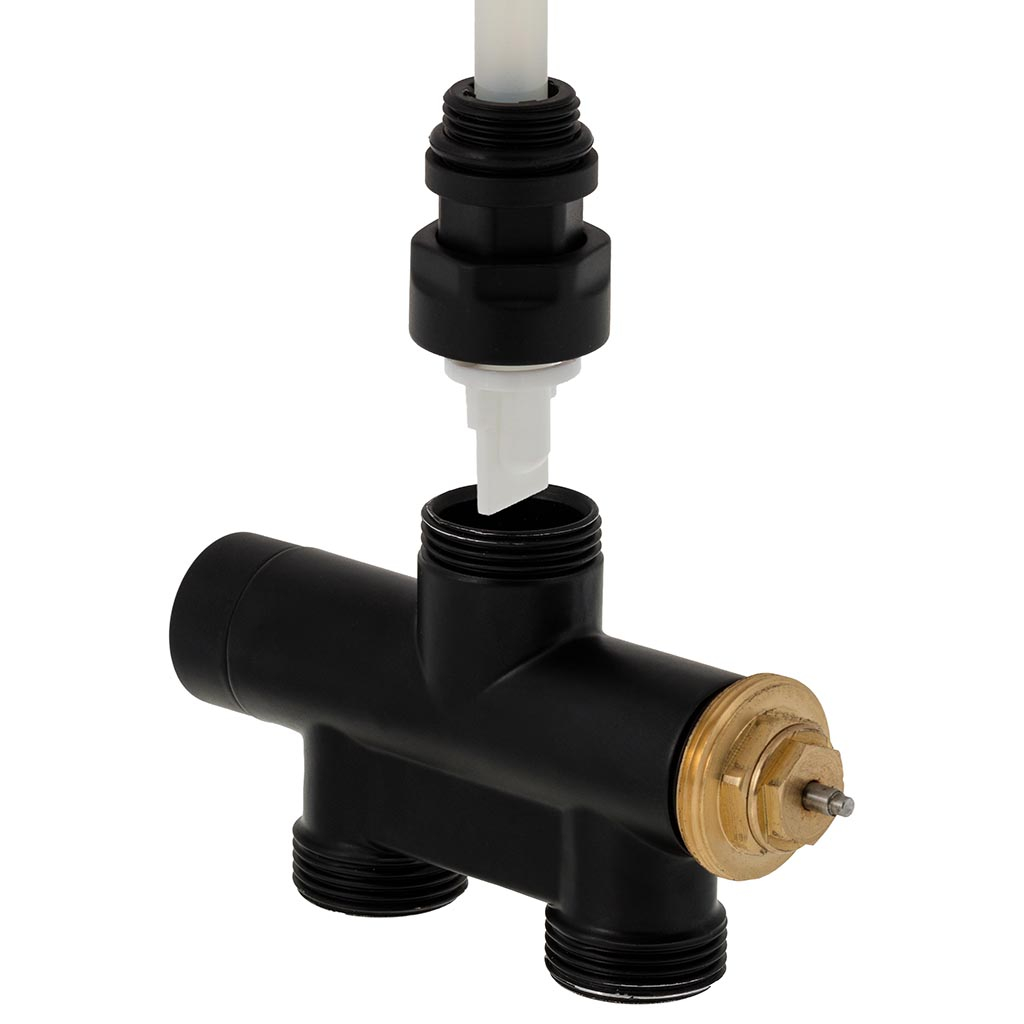

Černé připojovací jednobodové šroubení s integrovaným TRV 352NN přímé DN 15 / EK	1	352NN015	na dotaz

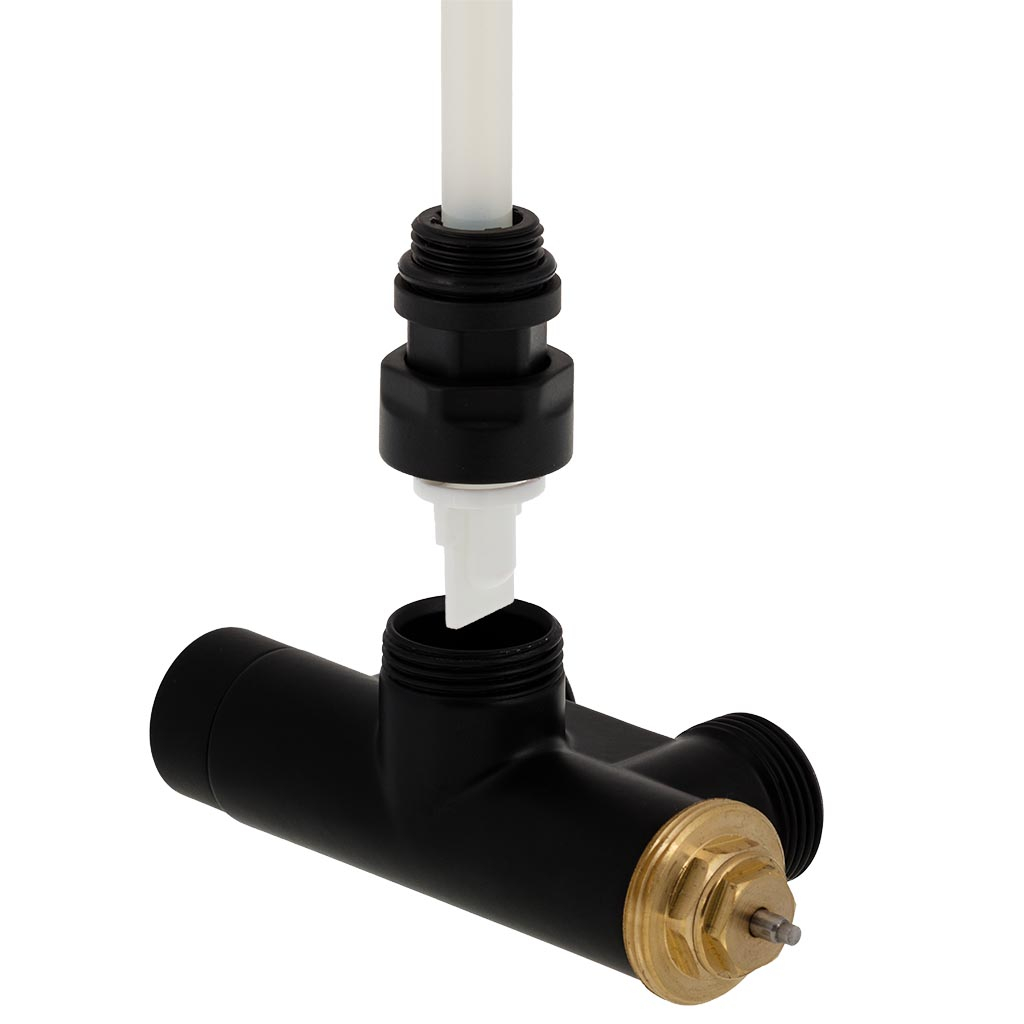

Černé připojovací jednobodové šroubení s integrovaným TRV 351NN rohové DN 15 / EK	1	351NN015	na dotaz

Popis

Designová připojovací uzavíratelná radiátorová šroubení 351TA / 352TA / 351TB / 352TB / 351NN / 352NN s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa s jednobodovým připojením.

Oblast použití:

Desková otopná tělesa se spodním jednobodovým připojením
Trubková otopná tělesa (žebříky) se spodním jednobodovým připojením
Koupelnová otopná tělesa se spodním krajním dvoubodovým připojením, kde jeden port použijeme pro připojení na rozvod topné vody (přívod i zpátečku) a druhý pro instalaci elektrické topné tyče

Funkce:

Připojení otopného tělesa k rozvodu
Regulace výkonu otopného tělesa změnou průtoku
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání

Rozměry

DN 15 / ¾" EK

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

100 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz CW617N
Těsnění:	PTFE / NBR
Krytka:	plast

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Trubková koupelnová otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelná radiátorová šroubení s integrovaným termostatickým ventilem 351TA / 352TA / 351TB / 352TB / 351NN / 352NN slouží pro připojení deskových nebo trubkových otopných těles se spodním jednobodovým připojením k rozvodu vytápění.

Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Konstrukce armatury, která umožňuje připojení přívodního i zpětného potrubí do jednoho portu otopného tělesa, je výhodná zejména tam, kde využijeme druhý port otopného tělesa pro instalaci topné tyče.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
