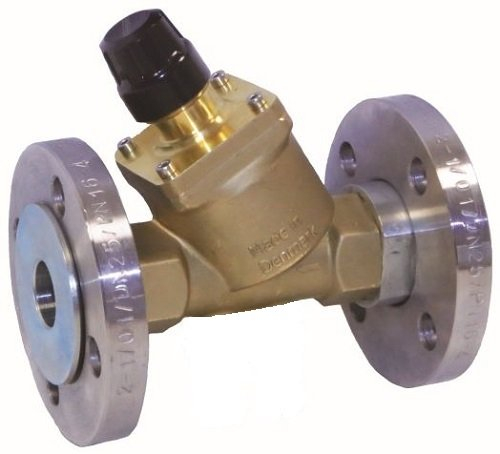

Přírubové tlakově nezávislé 2-cestné regulační ventily Optima Compact

Přírubové tlakově nezávislé 2-cestné regulační ventily Optima Compact jsou armatury určené pro regulaci výkonu spotřebičů, a zároveň pro zajištěnÍ hydraulické stability rozvodu. Jsou k dispozici v DN 20–32.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem

Funkce tlakově nezávislého 2-cestného regulačního ventilu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství Alternativy

Přírubové tlakově nezávislé 2-cestné regulační ventily Optima Compact

Poptat produkt

Varianty

Varianta produktu	Rozsah průtoku (l/h)	Obj. číslo	Cena bez DPH	DWG
Optima Compact DN 20LF příruba	220-1330	53-1348F	6 339 Kč	CAD
Optima Compact DN 20HF příruba	300-1800	53-1318F	6 639 Kč	CAD
Optima Compact DN 25 příruba	400-3609	53-1353F	7 638 Kč	CAD
Optima Compact DN 32 příruba	500-4000	53-1354F	9 304 Kč	CAD

Popis

Přírubové tlakově nezávislé 2-cestné regulační ventily Optima Compact jsou armatury určené pro regulaci výkonu spotřebičů, a zároveň pro zajištěný hydraulické stability rozvodu.

Jedná se o sdružení 3 armatur v jednu:

2-cestný regulační ventil
automatický vyvažovací ventil
regulátor tlakové diference udržující konstantní tlakovou ztrátu na regulační kuželce 2-cestného regulačního ventilu

Hlavní výhody:

Konstantní tlaková ztráta na regulační kuželce
Autorita regulace A=1 nezávislá na nastavení omezovače průtoku i na měnících se tlakových poměrech v rozvodu
Nastavení omezovače průtoku nemá vliv na pracovní zdvih regulační kuželky - pro vlastní regulaci je vždy k dispozici plný pracovní zdvih
Velký výběr ovládacích pohonů včetně pohonů s havarijní funkcí pro všechny dimenze

Tlakově nezávislé 2-cestné regulační ventily Optima Compact jsou ideální regulační ventily pro menší a středně velké spotřebiče v soustavách s proměnným průtokem.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem (pohony s havarijní funkcí)

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Přednastavení nominálního průtoku okruhem spotřebiče
Uzavírání

Rozměry

DN 20–32

Jmenovitý tlak

PN 25

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Max. diferenční tlak

600 kPa

Max. uzavírací tlak

1000 kPa

Materiál

Tělo ventilu:	mosaz CW602N (DN 10–32) litina GJS-400 (DN 40–50)
Příruba	Ocel
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:	směr průtoku, DN, PN
Hlavice:	směr otevírání / zavírání

Použití

Typické použití

Spotřebiče v soustavy s proměnným průtokem
Předávací stanice tepla v soustavách CZT - s použitím pohonů s havarijní funkcí
Směšovací uzly s tlakově nezávislým vstupem
Cirkulační zkraty

Možnosti použití

Optima Compact na vstupu do spotřebiče

regulace výkonu spotřebiče změnou průtoku
omezení max. průtoku daným spotřebičem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
kompletní diagnostika v místě instalace

Optima Compact na primární straně předávací stanice tepla

regulace výkonu okruhu vytápění / okruhu přípravy teplé vody
omezení max. průtoku daným okruhem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
při použití ovládacího pohonu s havarijní funkcí plní i funkci havarijního ventilu

Optima Compact na primární straně směšovacího uzlu

regulace výkonu sekundární strany uzlu
omezení max. průtoku primární stranou uzlu
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci

Optima Compact v cirkulačním zkratu

zajištění minimálního nutného cirkulačního množství hlavního rozvodu
při použití inverzně pracujícího ovládacího pohonu ventilu ve zkratu / pohonu na posledním spotřebiči je celkový průtok okruhem roven součtu nominálních průtoků všech spotřebičů daného okruhu - žádný nadprůtok pro zajištění cirkulace
energeticky nejefektivnější řešení
