Kondenzátní vaničky pod ventily

Kondenzátní vaničky se instalují z boku těla fancoilu pod ventilovou sady pod opláštění a slouží k zachycení vody kondenzující ne regulačních ventilech fancoilu. Kondenzát je následně odveden buď samospádem nebo pomocí čřerpadla kondenzátu

Horizontální instalace                     Vertikální instalace

Plenum box na vstupu do fancoilu PRC

Na sání neopláštěného fancoilu Carisma CRC IV / IO může být osazen izolovaný plenum box s 1 - 3 hrdly průměru 200mm

Plenum box na výstupu z fancoilu PMC

Na výdechu neopláštěného fancoilu Carisma CRC IV / IO může být osazen izolovaný plenum box s 1 - 3 hrdly průměru 200mm

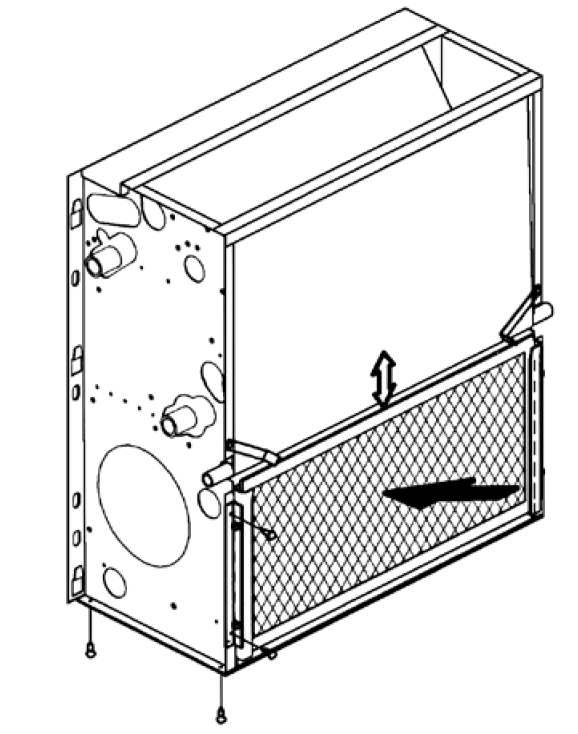

Sada pro nasávání vzduchu z čelní strany neopláštěného fancoilu KAF

Pro instalaci, kde potřebujeme sání čelem a výtlak horem, např. pro typickou hotelovou instalaci ve sníženém podhledu vstupní chodbičky, můžeme použít sadu KAF a tím zaslepit puvodní vstup vzduchu a nahradit jej sáním z čela včetně filtru

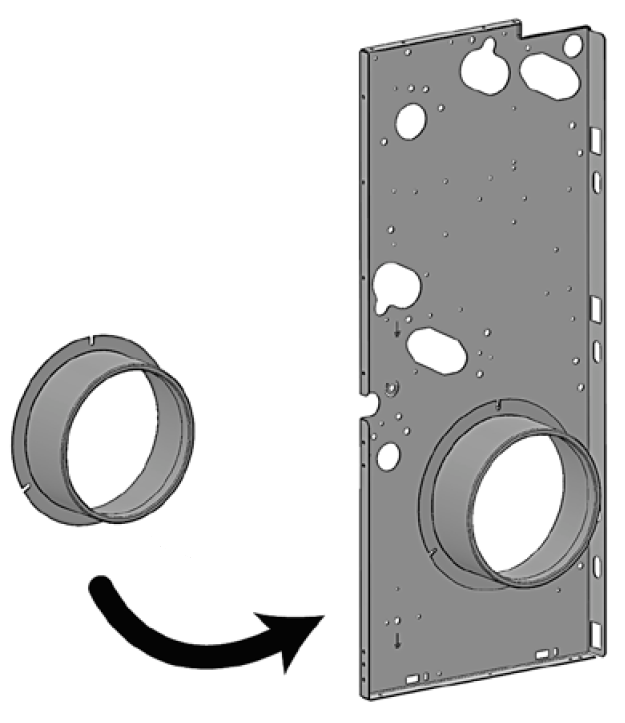

Přívod čerstvého vzduchu FRC

Každý neopláštěný fancoil Carisma CRC můlžeme osadit hrdlem pro přívod čerstvého vzduchu. Takto přivedený vzduch následně projde spulu s cirkulačním vzduchem výměníkem, kde je před výdechem do prostoru dohřán / dochlazen na požadovanou teplotu.

Výdechová mřížka BMA

Na výdech z fancoilu je možné osadit přímou přírubu FMD nebo 90°přírubu FM 90 a na ni následně stavitelnou výdechovou mřížku BMA (eloxovaný hliník)

Přímá příruba FMD na výstupu z fancoilu

Rohová 90° příruba FM90 na výstupu z fancoilu

Nasávací mřížka GRAG

Na sání fancoilu je možné osadit vstupní přírubu FRD a na ni sací mřížku GRAG

Přímá příruba FRD na vstupu do fancoilu

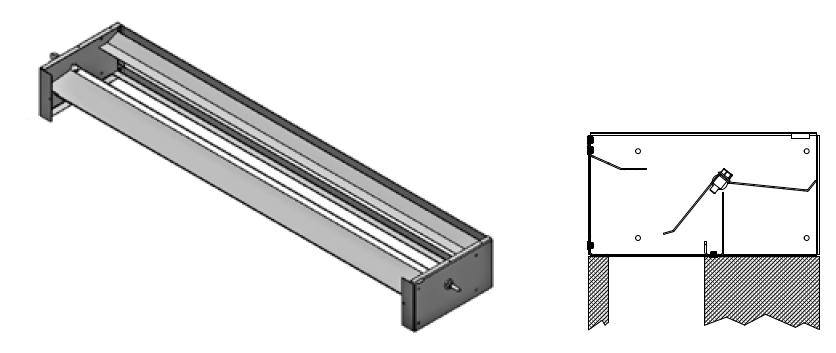

Směšovací komora SAE

Pokud má neopláštěný fancoil Carisma CRC IV sloužit i pro přívod čerstvého vzduchu, je možné jej vybavit směšovací klapkou SAE. Současně doporučujeme použít protimrazovou ochranu výměníku a ovládací pohon s havarijní funkcí. Protimrazová ochrana a ovládací pohon se objednávají samostatně.
