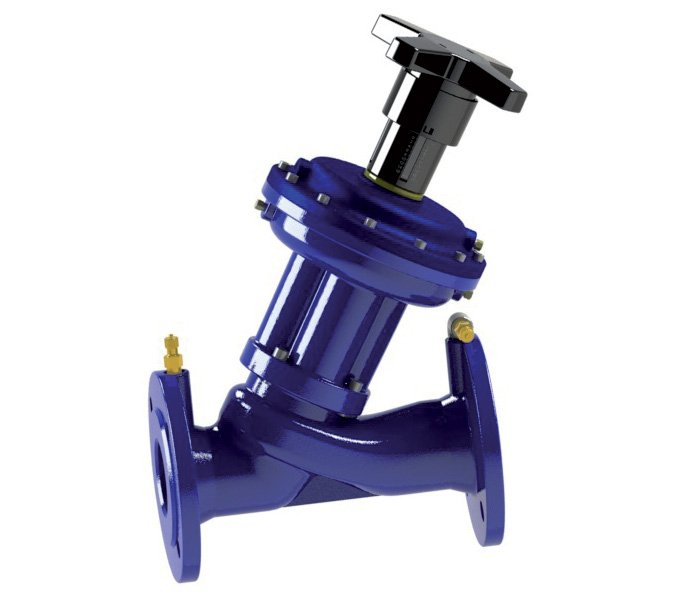

Regulátor tlakové diference 224 bezsilikonové provedení
Regulátor tlakové diference 224 bezsilikonové provedení
Regulátory tlakové diference 224 jsou přírubové armatury udržující konstantní rozdíl tlakové diference v místě instalace. Jsou k dispozici v PN 16 v dimenzích DN 50–150.
Oblast použití:
- Rozvody vytápění a chlazení
- Předávací stanice tepla
- Okruhy s VZT jednotkami, fancoily, chladicími trámy atp.
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Regulátor tlakové diference 224 bezsilikonové provedení
Poptat produktVarianty
| Varianta produktu | Kvs | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Regulátor tlakové diference 224, PN 16, DN 65, 20–70 kPa | 48 | 2240653-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 65, 40–160 kPa | 48 | 2240657-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 80, 20–70 kPa | 75 | 2240803-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 80, 40–160 kPa | 75 | 2240807-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 100, 20–70 kPa | 110 | 2241003-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 100, 40–160 kPa | 110 | 2241007-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 125, 20–70 kPa | 170 | 2241253-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 125, 40–160 kPa | 170 | 2241257-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 150, 20–70 kPa | 200 | 2241503-SF | na dotaz | 2018 2019 | CAD |
| Regulátor tlakové diference 224, PN 16, DN 150, 40–160 kPa | 200 | 2241507-SF | na dotaz | 2018 2019 | CAD |
Popis
Ventily 224 jsou regulátory tlakové diference udržující konstantní hodnotu tlakové diference chráněného okruhu. Tu lze plynule po výběru rozmezí (20–70 kPa nebo 40–160 kPa) přednastavit na konkrétní hodnotu.
Ideální řešení v kombinaci s ručními vyvažovacími ventily 477.
Oblast použití:
- Rozvody vytápění a chlazení
- Předávací stanice tepla do instalovaného výkonu cca 4 MW
- Okruhy s VZT jednotkami, fancoily, chladicími trámy a další s instalovaným výkonem okruhu až 1 MW
Funkce:
- Stabilizace tlakové diference chráněného okruhu
- Měření tlakové ztráty ventilu
- Měření tlakové ztráty okruhu (nutný odběr tlaku v přívodním potrubí)
| Bezsilikonové provedení bez výhrad | SILICON FREE 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozměry | DN 50–150 | ||||||||||
| Jmenovitý tlak | PN 16 | ||||||||||
| Max. diferenční tlak |
| ||||||||||
| Max. pracovní teplota | 120 °C | ||||||||||
| Min. pracovní teplota | 0 °C | ||||||||||
| Materiál |
| ||||||||||
| Značení |
|
Použití
Regulátor tlakové diference 224 použitý pro stabilizaci tlakové diference na vstupech do okruhů se spotřebiči regulovanými pomoci 2-cestných regulačních ventilů
- fancoily s 2-cestnými regulačními ventily
- chladicí trámy s 2-cestnými regulačními ventily
-
Teplovzdušné jednotky a dveřní clony s 2-cestnými regulačními ventily
Na místo běžných 2-cestných regulačních ventilů a ručních vyvažovacích ventilů na vstupech do spotřebičů je možné použít kombinovaný ventil D9525. Zapojení potom vypadá následovně, funkce regulátoru tlakové diference 224 je shodná jako v předchozím případě.
Regulátor tlakové diference 224 použitý pro stabilizaci tlakové diference na vstupu do předávací stanice tepla
