Regulátor tlakové diference Optima Compact P

Regulátor tlakové diference Optima Compact P

Regulátor tlakové diference Optima Compact P

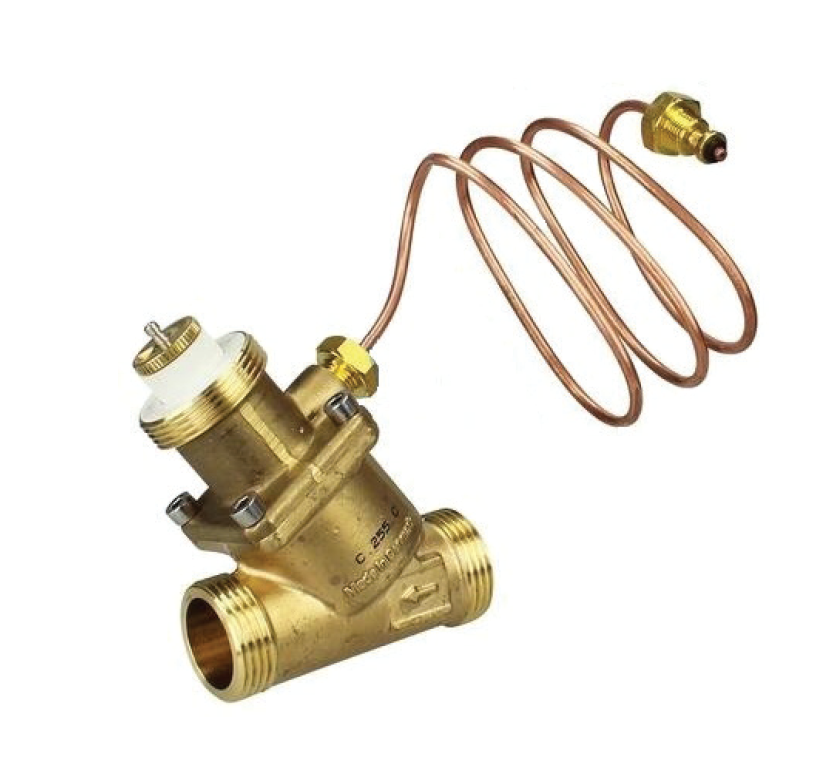

Regulátory tlakové diference Optima Compact P jsou závitové armatury sdružující funkci regulátoru tlakové diference, omezovače průtoku a regulaci průtoku pomocí on/off ovládacího pohonu. Jsou k dispozici v DN 15–20.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy s proměnným průtokem
Stoupačky s otopnými tělesy osazenými termostatickými ventily

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Regulátor tlakové diference Optima Compact P

Regulátor tlakové diference Optima Compact P

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
Optima Compact P DN 15 LF	1,3	53-4100	3 138 Kč	2018 2019	CAD
Optima Compact P DN 15 HF	2,7	53-4102	3 138 Kč	2018 2019	CAD
Optima Compact P DN 20 LF	1,3	53-4103	3 384 Kč	2018 2019	CAD
Optima Compact P DN 20 HF	2,7	53-4105	3 384 Kč	2018 2019	CAD

Popis

Optima Compact P zajišťuje všechny funkce tlakově nezávislého 2-cestného regulačního ventilu, automatického vyvažovacího ventilu a regulátoru tlakové diference v jednom ventilu.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy s proměnným průtokem
Stoupačky s otopnými tělesy osazenými termostatickými ventily

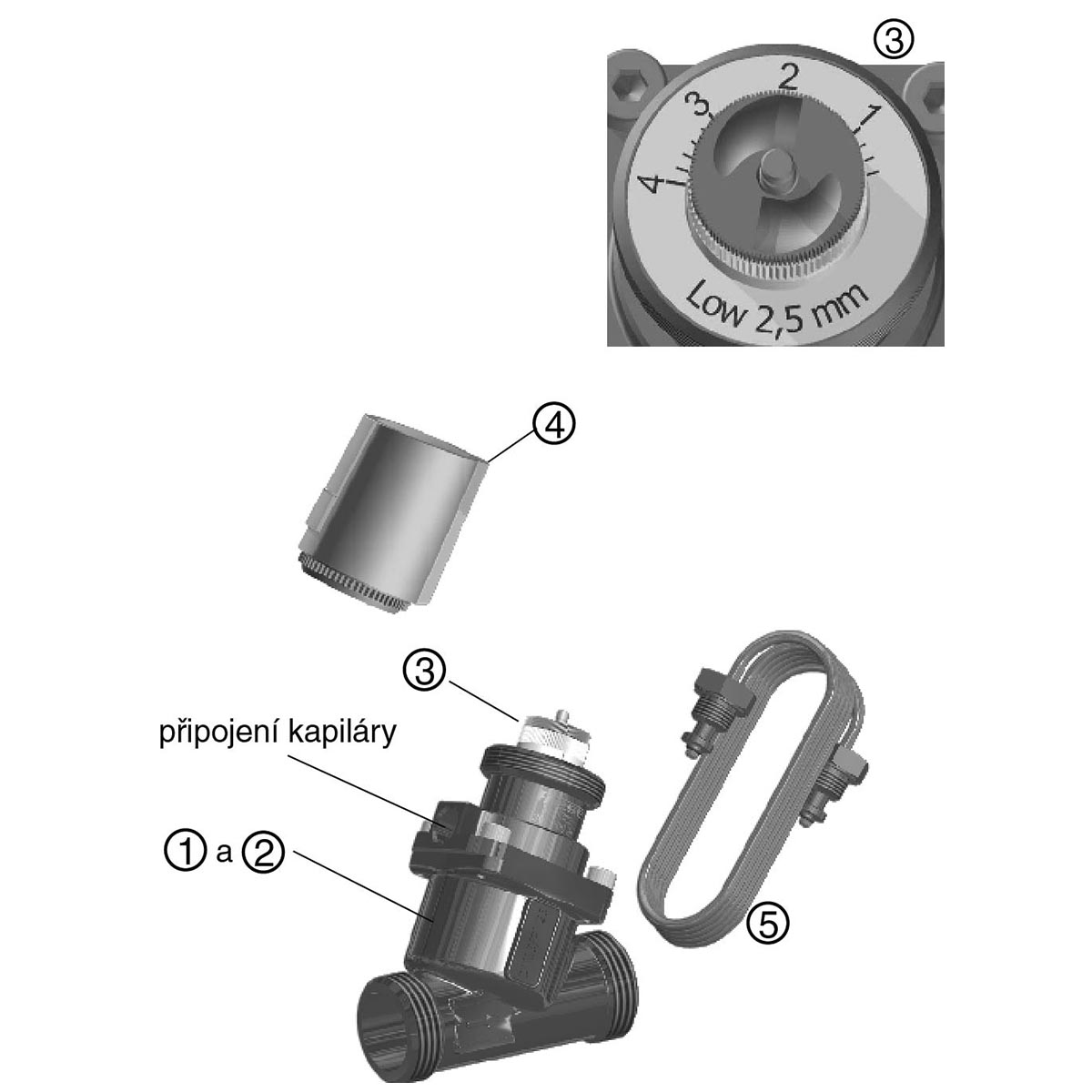

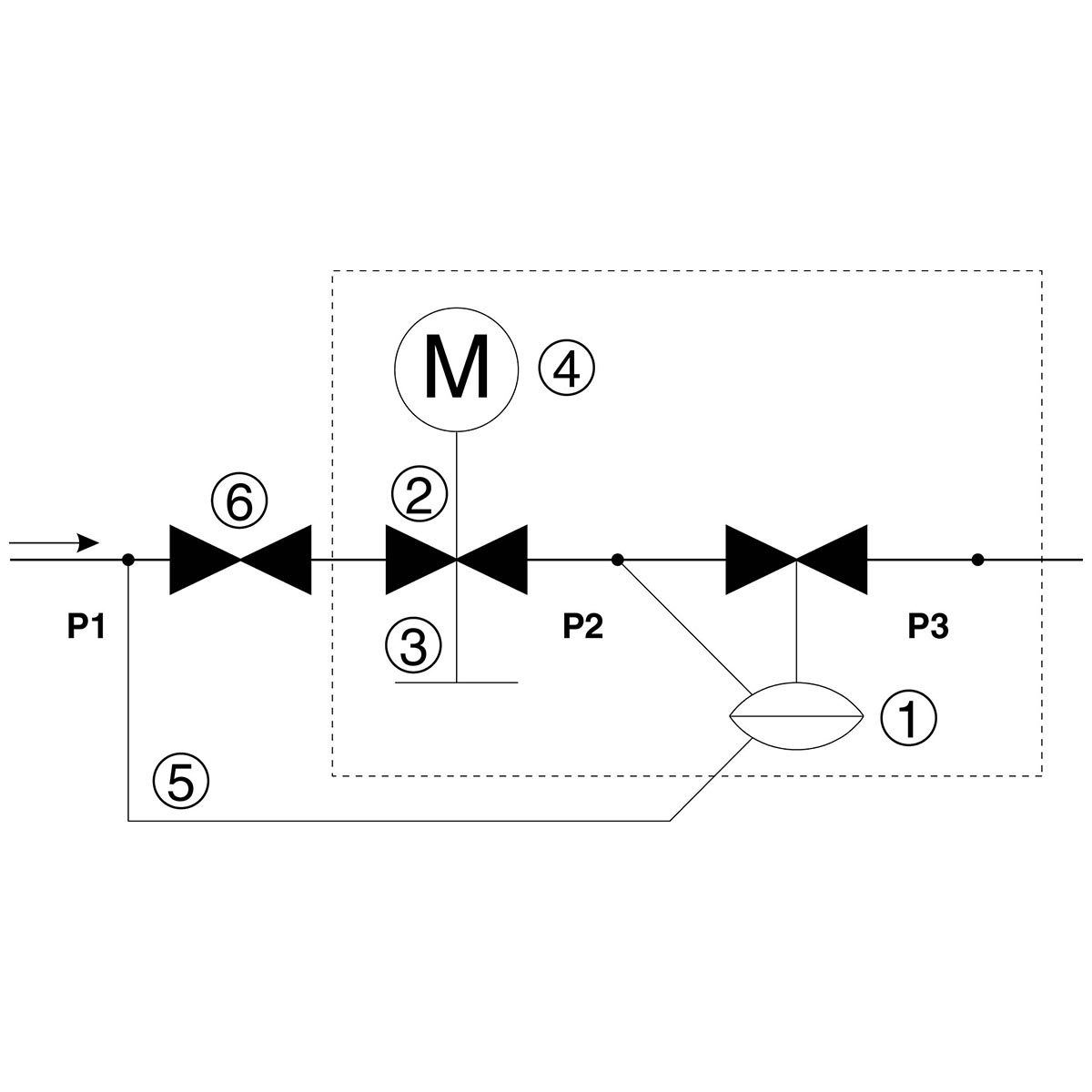

integrovaný regulátor tlakové diference (1)
regulační kuželka (2)
nastavovací stupnice (3)
ovládací pohon (4)
kapilára (5)
okruh spotřebiče (6)

Funkce:

Přednastavení maximálního průtoku okruhem spotřebiče
Stabilizace tlakové diference
Regulace průtoku okruhem spotřebiče
Uzavírání

Rozměry

DN 15–20

Jmenovitý tlak

PN 25

Max. diferenční tlak

800 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	mosaz CW602N
Bonnet:	mosaz CW602N
Membrána:	HNBR
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

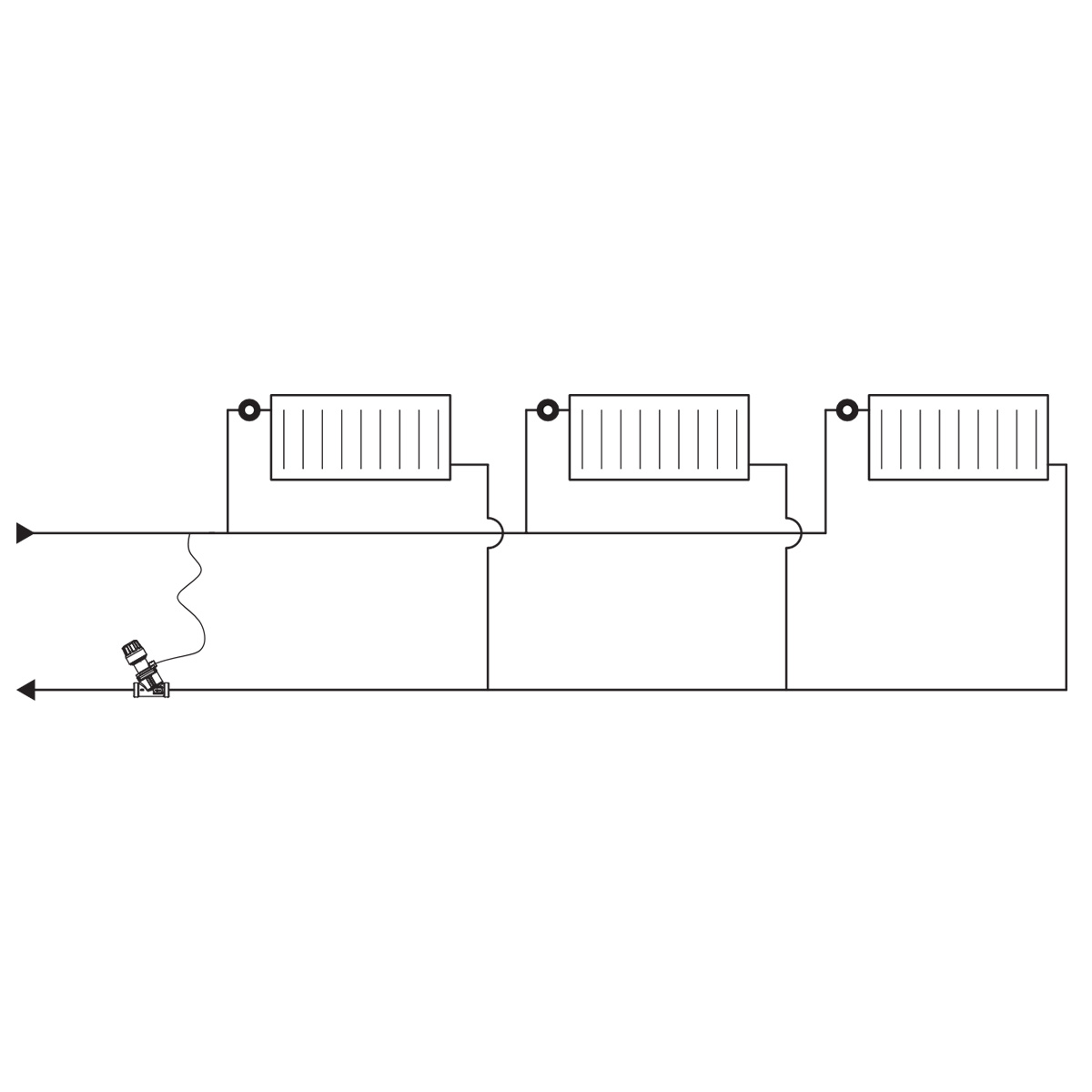

Optima Compact P použitý pro nastavení maximálního průtoku a stabilizaci tlakové diference na vstupu do skupiny spotřebičů

stabilizace tlakové diference
nastavení maximálního průtoku
uzavírání

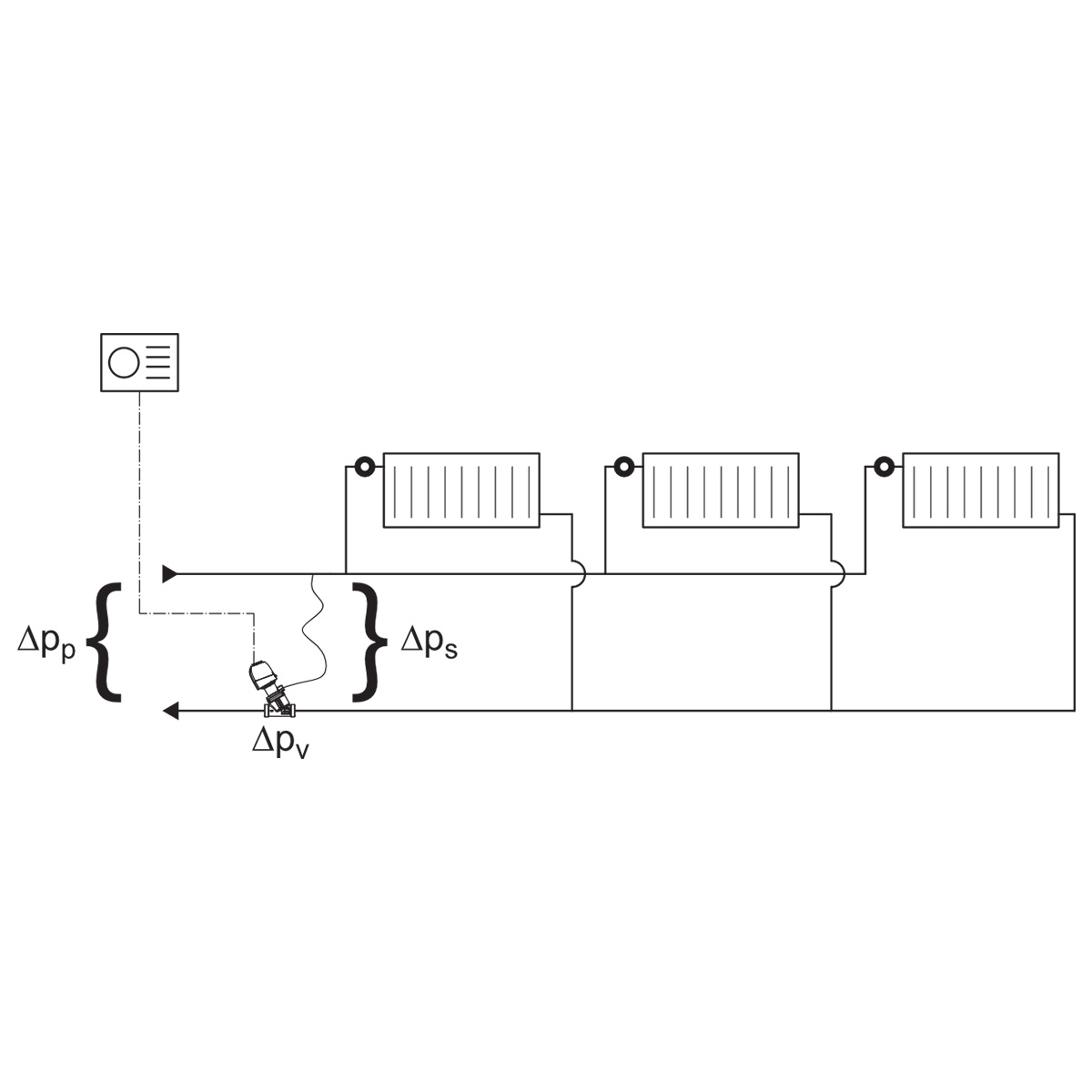

Optima Compact P použitý pro nastavení maximálního průtoku, stabilizaci tlakové diference a regulaci průtoku na vstupu do skupiny spotřebičů

stabilizace tlakové diference
nastavení maximálního průtoku
regulace průtoku například dle prostorové teploty v referenční místnosti
uzavírání

Optima Compact P použitý pro nastavení maximálního průtoku, zajištění vychlazení topné vody a stabilizaci tlakové diference na vstupu do skupiny spotřebičů

stabilizace tlakové diference
nastavení maximálního průtoku
regulace průtoku okruhem spotřebičů v závislosti na teplotě vody zpátečky
uzavírání
