Regulátor tlakové diference PV Compact přírubové

Regulátor tlakové diference PV Compact přírubové

Regulátor tlakové diference PV Compact přírubové

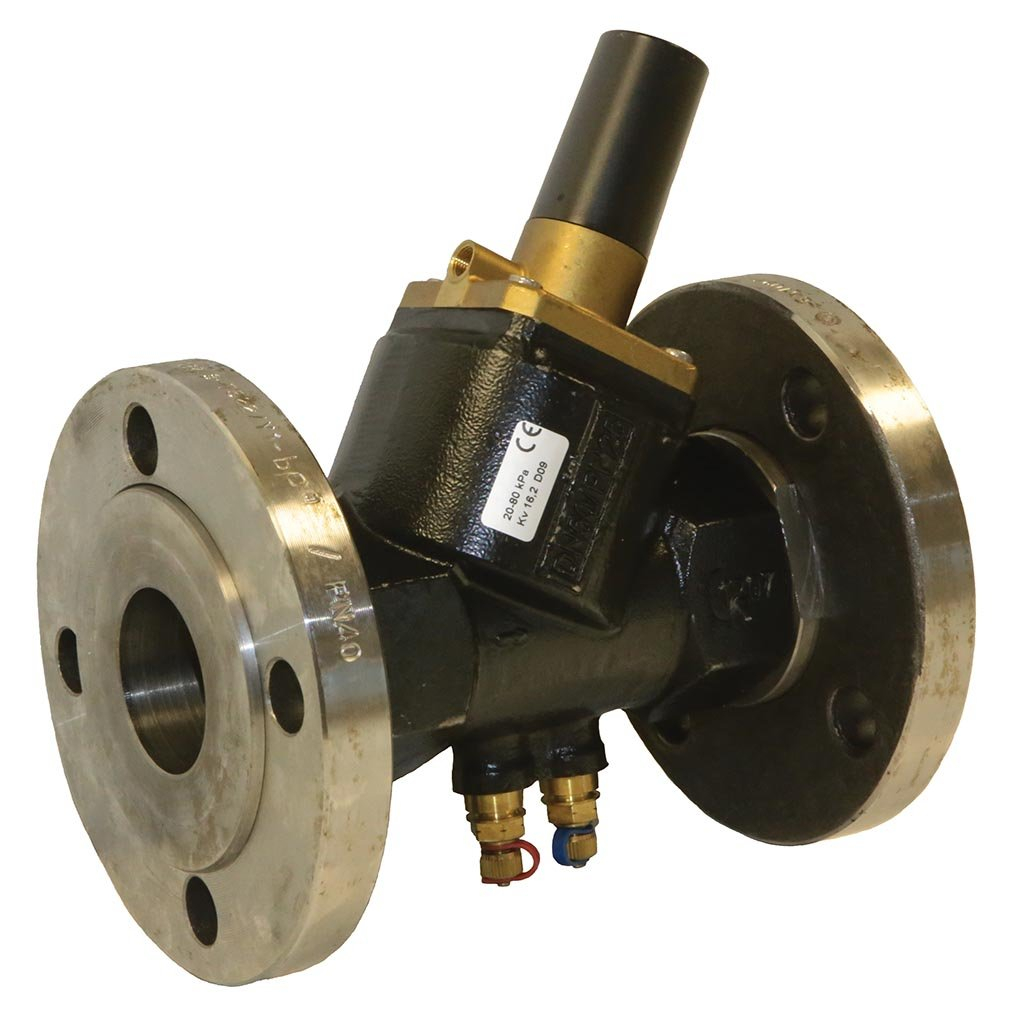

Přírubové regulátory tlakové diference PV Compact jsou armatury udržující konstantní rozdíl tlakové diference v místě instalace. Jsou k dispozici v DN 20–50.

Oblast použití:

Rozvody vytápění a chlazení, CZT
Soustavy s proměnným průtokem
Okruhy s otopnými tělesy, fancoily, chladicími trámy atp.

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

Regulátor tlakové diference PV Compact přírubové

Regulátor tlakové diference PV Compact přírubové

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
Přírubový regulátor tlakové diference PV Compact DN 20, 5-30 kPa s měřením	3,5	53-3206F	6 949 Kč		CAD
Přírubový regulátor tlakové diference PV Compact DN 20, 20-60 kPa s měřením	3,5	53-3207F	6 949 Kč		CAD
Přírubový regulátor tlakové diference PV Compact DN 25L, 5-30 kPa s měřením	8,7	53-3210F	8 114 Kč		CAD
Přírubový regulátor tlakové diference PV Compact DN 25L, 20-80 kPa s měřením	8,7	53-3211F	8 114 Kč		CAD
Přírubový regulátor tlakové diference PV Compact DN 32, 20-80 kPa s měřením	10,1	53-3214F	10 112 Kč		CAD
Přírubový regulátor tlakové diference PV Compact DN 40, 20-80 kPa s měřením	15,8	53-3216F	10 886 Kč		CAD
Přírubový regulátor tlakové diference PV Compact DN 50, 20-80 kPa s měřením	16,2	53-3218F	11 945 Kč		CAD

Popis

PV Compact jsou přírubové regulátory tlakové diference udržující konstantní hodnotu tlakové diference chráněného okruhu. Tu lze plynule po výběru rozmezí (5–30 kPa, 20–60 kPa nebo 20–80 kPa) přednastavit na konkrétní hodnotu. Koncepce regulátoru tlakové diference s plovoucí membránou zajišťuje přesnou stabilizaci tlakové diference i při velmi malých průtocích okruhem.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy s proměnným průtokem
Stoupačky s otopnými tělesy osazenými termostatickými ventily
Objektové a bytové předávací stanice tepla

Funkce:

Stabilizace tlakové diference chráněného okruhu
Měření tlakové ztráty ventilu
Měření tlakové ztráty okruhu (nutný odběr tlaku v přívodním potrubí)
Vypouštění (pouze provedení s vypouštěním)

Rozměry

DN 20–50

Jmenovitý tlak

PN 25

Max. diferenční tlak

450 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	mosaz CW602N
Bonnet:	mosaz CW602N
Příruby:	ocel
Membrána:	HMBR
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Ventil:	směr průtoku, DN, PN
Hlavice:	směr zvyšování / snižování ΔP

Použití

PV Compact použitý pro stabilizaci tlakové diference na patách stoupaček / okruhů s následujícími spotřebiči

otopná tělesa osazená termostatickými ventily
fancoily s 2-cestnými regulačními ventily
chladicí trámy s 2-cestnými regulačními ventily

PV Compact použitý pro stabilizaci tlakové diference na vstupu do bytové nebo objektové předávací stanice tepla
