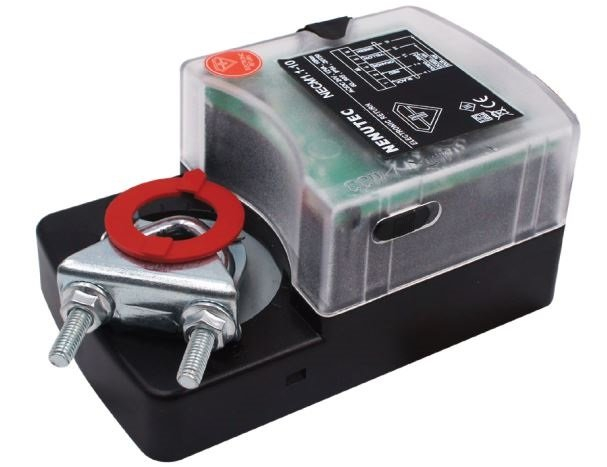

Rotační pohon s havarijní funkcí pro VZT klapky 10 Nm

Rotační pohon s havarijní funkcí pro VZT klapky 10 Nm

Rotační pohony s havarijní funkcí kroutícím momentem 10 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 2 m2

Použití:

  • Vzduchotechnické klapky s plochou do 2 m2
  • Směšovací komory teplovzdušných vytápěcích jednotek s přívodem čerstvého vzduchu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Rotační pohon s havarijní funkcí pro VZT klapky 10 Nm

Rotační pohon s havarijní funkcí pro VZT klapky 10 Nm

Poptat produkt

Ke stažení

Varianty

Varianta produktu Řízení Obj. číslo Cena bez DPH BIM DWG
Rotační pohon s elektronickou havarijní funkcí NECM 10 Nm, 24 V / spojité řízení 0–10 V 24V 0-10V NECM 1.1-10 na dotaz
Rotační pohon s elektronickou havarijní funkcí NECM 10 Nm, 24 V / spojité řízení 0–10 V, 1SPDT koncový spínač 24V 0-10V NECM 1.1-10S na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 24 V 2-bod 24V 2-bod NECA 1-10 na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 24 V 2-bod, 1SPDT koncový spínač 24V 2-bod NECA 1-10S1 na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 230 V 2-bod 230V 2-bod NECA 2-10 na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 230 V 2-bod, 1SPDT koncový spínač 230V 2bod NECA 2-10S1 na dotaz

Popis

Rotační pohony s elektronickou havarijní funkcí kroutícím momentem 10 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 2 m2 *

  • NECA 1-10 napájení 24 V, řízení 2-bod, elektronická havarijní funkce
  • NECA 1-10S1 napájení 24 V, řízení 2-bod, elektronická havarijní funkce, 1 SPDT koncový spínač
  • NECA 2-10 napájení 230 V, řízení 2-bod, elektronická havarijní funkce
  • NECA 2-10S1 napájení 230 V, řízení 2-bod, elektronická havarijní funkce, 1 SPDT koncový spínač
  • NECM 1.1-10 napájení 24 V, řízení 0–10 V, elektronická havarijní funkce
  • NECM 1.1-10S napájení 24 V, řízení 0–10 V, elektronická havarijní funkce, 1 SPDT koncový spínač

* Pro dimenzování je směrodatný kroutící moment, maximální plocha klapky se může lišit v závislosti na konstrukci klapky a místních podmínkách (proudění vzduchu, tlaková ztráta atp.).

Nastavení směru otáčení pohonů NECA /NECM

Směr otáčení i logiku havarijní funkce lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment 10 Nm
Plocha klapky max. 2 m2*
Směr havarijní funkce Směr otáčení havarijní funkce (CW / CCW) lze nastavit
Rozměr hřídele
Ø 10...20 mm /  5...14 mm
min. délka hřídele 45 mm
Řízení
NECA 1-10 24 V AC/DC 2/3bod
NECA 2-10 230 V AC 2/3bod
NECM 1.1-10 24 V AC/DC 0–10 V
Zpětný signál 0–10V (pouze NECM)
Krytí IP 54
Pracovní teplota -20–50 °C
Příkon
Pracovní 4,0 W
V koncové poloze 0,3 W
Pro dimenzování 7,0 VA
Životnost 100 000 cyklů
Značení typ, napájení, příkon, CE
  *Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Použití

Použití rotačních pohonů NECA (2-bod)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NECA

Použití rotačních pohonů NECM (spojité řízení 0-10V)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NECM
