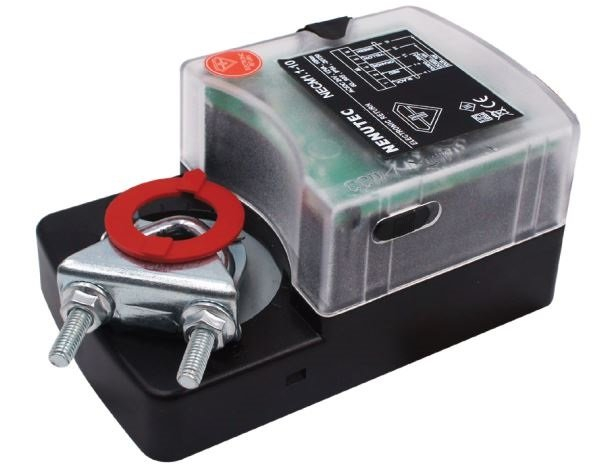

Rotační pohon s havarijní funkcí pro VZT klapky 6 Nm

Rotační pohony s havarijní funkcí kroutícím momentem 6 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 1,5 m²

Použití:

Vzduchotechnické klapky s plochou do 1,5 m²
Směšovací komory teplovzdušných vytápěcích jednotek s přívodem čerstvého vzduchu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití

Rotační pohon s havarijní funkcí pro VZT klapky 6 Nm

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Řízení	Obj. číslo	Cena bez DPH
Rotační pohon s elektronickou havarijní funkcí NECM 6 Nm, 24 V / spojité řízení 0–10 V	24V 0-10V	NECM 1.1-06	na dotaz
Rotační pohon s elektronickou havarijní funkcí NECM 6 Nm, 24 V / spojité řízení 0–10 V, 1SPDT koncový spínač	24V 0-10V	NECM 1.1-06S	na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 6 Nm, 24 V 2-bod	24V 2-bod	NECA 1-06	na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 6 Nm, 24 V 2-bod, 1SPDT koncový spínač	24V 2-bod	NECA 1-06S1	na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 6 Nm, 230 V 2-bod	230V 2-bod	NECA 2-06	na dotaz
Rotační pohon s elektronickou havarijní funkcí NECA 6 Nm, 230 V 2-bod, 1SPDT koncový spínač	230V 2bod	NECA 2-06S1	na dotaz

Popis

Rotační pohony s elektronickou havarijní funkcí kroutícím momentem 6 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 1,5 m²*

NECA 1-06 napájení 24 V, řízení 2-bod, elektronická havarijní funkce
NECA 1-06S1 napájení 24 V, řízení 2-bod, elektronická havarijní funkce, 1 SPDT koncový spínač
NECA 2-06 napájení 230 V, řízení 2-bod, elektronická havarijní funkce
NECA 2-06S1 napájení 230 V, řízení 2-bod, elektronická havarijní funkce, 1 SPDT koncový spínač
NECM 1.1-06 napájení 24 V, řízení 0–10 V, elektronická havarijní funkce
NECM 1.1-06S napájení 24 V, řízení 0–10 V, elektronická havarijní funkce, 1 SPDT koncový spínač

* Pro dimenzování je směrodatný kroutící moment, maximální plocha klapky se může lišit v závislosti na konstrukci klapky a místních podmínkách (proudění vzduchu, tlaková ztráta atp.).

Nastavení směru otáčení pohonů NECA /NECM

Směr otáčení i logiku havarijní funkce lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment

6 Nm

Plocha klapky

max. 1,5 m²*

Směr havarijní funkce

Směr otáčení havarijní funkce (CW / CCW) lze nastavit

Rozměr hřídele

Ø 10...20 mm /  5...14 mm

min. délka hřídele 45 mm

Řízení

NECA 1-06	24 V AC/DC 2/3bod
NECA 2-06	230 V AC 2/3bod
NECM 1.1-06	24 V AC/DC 0–10 V

Zpětný signál

0–10 V (pouze NECM)

Krytí

IP 54

Pracovní teplota

-20–50 °C

Příkon

Pracovní	4,0 W
V koncové poloze	0,3 W
Pro dimenzování	7,0 VA

Životnost

100 000 cyklů

Značení

typ, napájení, příkon, CE

*Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Rotační pohon s havarijní funkcí pro VZT klapky 6 Nm

Rotační pohon s havarijní funkcí pro VZT klapky 6 Nm

Rotační pohon s havarijní funkcí pro VZT klapky 6 Nm

Ke stažení

Varianty

Popis

Nastavení směru otáčení pohonů NECA /NECM

Použití

Použití rotačních pohonů NECA (2-bod)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NECA

Použití rotačních pohonů NECM (spojité řízení 0-10V)

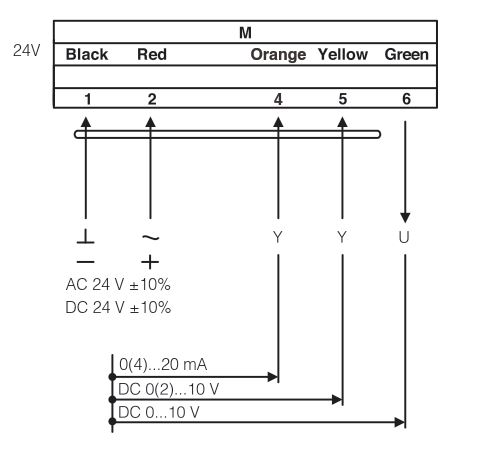

Elektrické zapojení 1ks rotačního pohonu

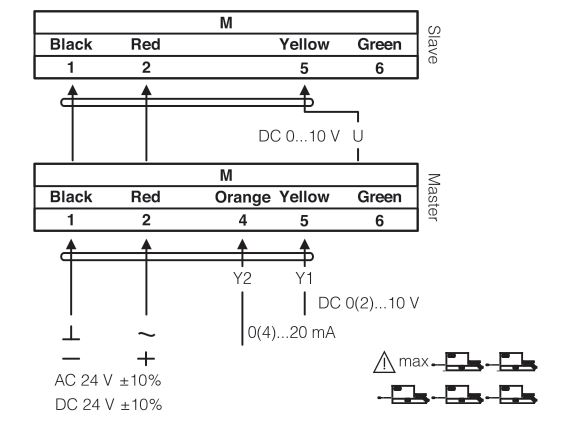

Paralelně lze zapojit až 5ks rotačních pohonů NECM
