HVAC ventily a ovládací pohonyRegulační kulové kohoutyRotační pohony pro 2-cestné a 3-cestné kulové kohouty
Rotační pohony pro 2-cestné a 3-cestné kulové kohouty
Rotační pohony pro 2-cestné a 3-cestné kulové kohouty
Rotační pohony s kroutícím momentem 5Nm pro 2-cestné a 3-cestné regulační kulové kohouty
Použití:
- 2-cestné regulační kulové kohouty
- 3-cestné regulační kulové kohouty
Poptat produkt
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Kontaktní formulář
Ke stažení Varianty Popis Použití
Rotační pohony pro 2-cestné a 3-cestné kulové kohouty
Poptat produktVarianty
| Varianta produktu | Řízení | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Rotační pohon pro kulové kohouty NABA 5 Nm | 230V 2bod / 3-bod | NABA 2-05 F4 | 2 629 Kč | ||
| Rotační pohon pro kulové kohouty NABA 5 Nm, koncový spínač | 230V 2bod / 3-bod | NABA 2-05S1 F4 | 2 992 Kč | ||
| Rotační pohon pro kulové kohouty NABM 5 Nm | 230V 0-10V | NABM 2.2-10S1 F4 | 4 057 Kč | ||
| Rotační pohon pro kulové kohouty NABA 5 Nm | 24V 2bod / 3-bod | NABA 1-05 F4 | 2 629 Kč | ||
| Rotační pohon pro kulové kohouty NABA 5 Nm, koncový spínač | 24V 2bod / 3-bod | NABA 1-05S1 F4 | 2 992 Kč | ||
| Rotační pohon pro kulové kohouty NABM 5 Nm | 24V 0-10V | NABM 1.2-05 F4 | 3 309 Kč |
Popis

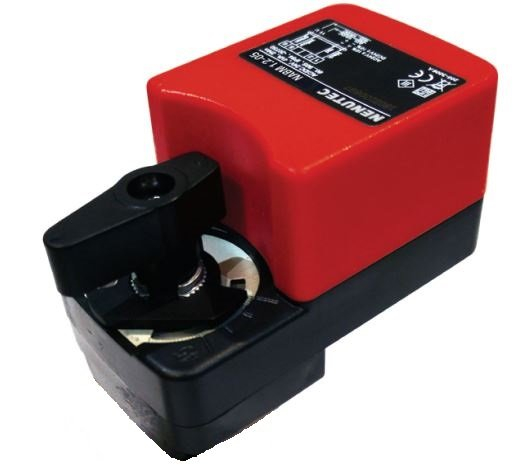

Rotační pohony s kroutícím momentem 5Nm pro 2-cestné a 3-cestné regulační kulové kohouty
- NABA 1-05 napájení 24V, řízení 2bod nebo 3bod
- NABA 1-05S1 napájení 24V, řízení 2bod nebo 3bod, 1 SPDT koncový spínač
- NABA 2-05 napájení 230V, řízení 2bod nebo 3bod
- NABA 2-05S1 napájení 230V, řízení 2bod nebo 3bod, 1 SPDT koncový spínač
- NABM 1.2-05 napájení 24V, řízení 0-10V
- NABM 2.2-10S1 napájení 230V, řízení 0-10V
Nastavení směru otáčení pohonů NABA /NABM
Směr otáčení lze měnit přepínačem na boku pohonu
CW - otáčení po směru hodinových ručiček
CCW - otáčení proti směru hodinových ručiček
| Kroutící moment | 5Nm | ||||||
|---|---|---|---|---|---|---|---|
| Rozměr hřídele |
| ||||||
| Řízení |
| ||||||
| Zpětný signál | 0-10V (pouze NABM 1.2-05) | ||||||
| Krytí | IP 54 | ||||||
| Pracovní teplota | -20–50 °C | ||||||
| Příkon |
| ||||||
| Životnost | 100 000 cyklů | ||||||
| Značení | typ, napájení, příkon, CE | ||||||
| *Bez vlivu proudění vzduchu, rozdílu tlaků atp. |
Použití
Použití rotačních pohonů NABA (2-bod, 3-bod)
Elektrické zapojení 1ks rotačního pohonu
Paralelně lze zapojit až 5ks rotačních pohonů NABA
Použití rotačních pohonů NABM (spojité řízení 0-10V)
Elektrické zapojení 1ks rotačního pohonu
Paralelně lze zapojit až 5ks rotačních pohonů NABM
