HVAC ventily a ovládací pohonyRuční vyvažovací ventilyRuční vyvažovací ventily 447

Ruční vyvažovací ventily 447

Ruční vyvažovací ventily 447

Ruční vyvažovací ventily 447

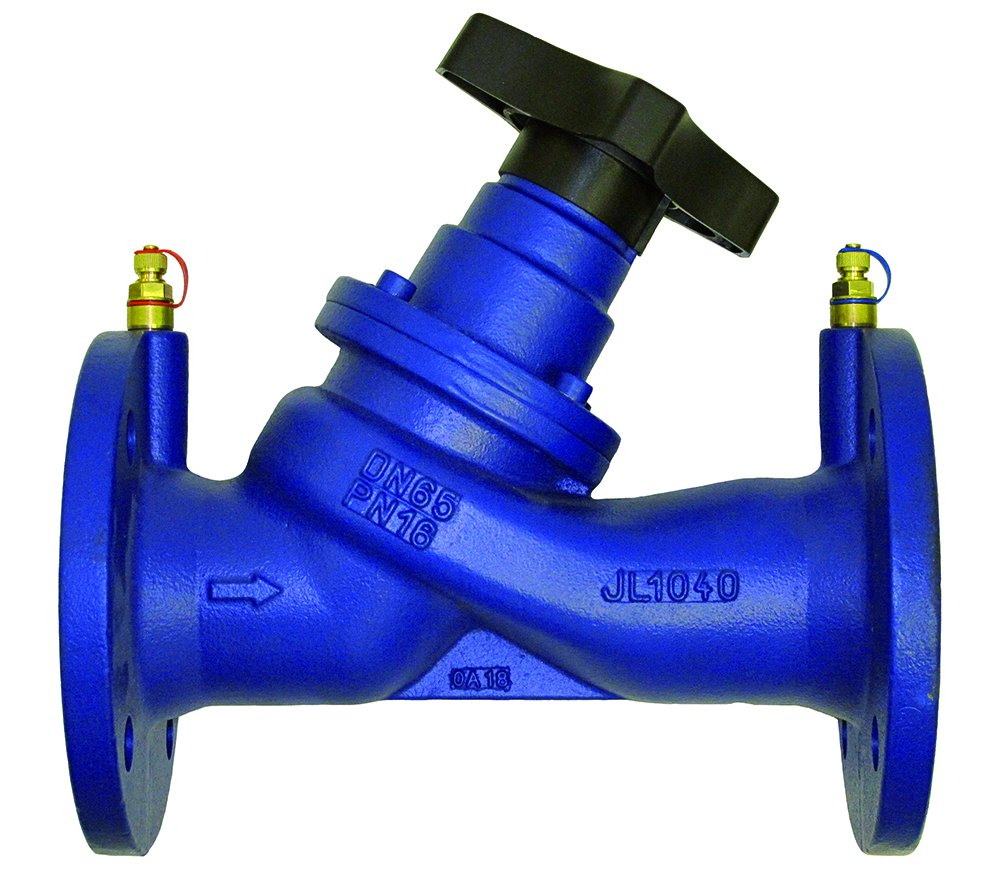

Ruční vyvažovací ventily 447 jsou přírubové armatury určené pro přesné vyvažování rozsáhlých rozvodů vytápění i chlazení.

Ventily jsou k dispozici v DN 40–400 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

  • Rozvody vytápění, chlazení
  • Soustavy centralizovaného zásobování teplem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
Ruční vyvažovací ventily 447

Ruční vyvažovací ventily 447

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
vyvažovací ventil 447, DN 40 22 447040 5 942 Kč 2018 2019 CAD
vyvažovací ventil 447, DN 50 32 447050 6 046 Kč CAD
vyvažovací ventil 447, DN 65 88,8 447065 9 173 Kč CAD
vyvažovací ventil 447, DN 80 113 447080 15 117 Kč 2018 2019 CAD
vyvažovací ventil 447, DN 100 185 447100 22 115 Kč 2018 2019 CAD
vyvažovací ventil 447, DN 125 285 447125 27 807 Kč CAD
vyvažovací ventil 447, DN 150 390 447150 33 327 Kč CAD
vyvažovací ventil 447, DN 200 710 447200 72 408 Kč CAD
vyvažovací ventil 447, DN 250 1188 447250 113 492 Kč CAD
vyvažovací ventil 447, DN 300 1504 447300 209 757 Kč CAD
vyvažovací ventil 447, DN 350 2215 447350 282 790 Kč
vyvažovací ventil 447, DN 400 3262 447400 423 198 Kč
vyvažovací ventil 447, DN 40 se vstupem pro kapiláru PV Flange 22 447040K 6 789 Kč
vyvažovací ventil 447, DN 50 se vstupem pro kapiláru PV Flange 32 447050K 6 894 Kč
vyvažovací ventil 447, DN 65 se vstupem pro kapiláru PV Flange 88,8 447065K 10 020 Kč
vyvažovací ventil 447, DN 80 se vstupem pro kapiláru PV Flange 113 447080K 15 964 Kč
vyvažovací ventil 447, DN 100 se vstupem pro kapiláru PV Flange 185 447100K 22 962 Kč
vyvažovací ventil 447, DN 125 se vstupem pro kapiláru PV Flange 285 447125K 28 654 Kč
vyvažovací ventil 447, DN 150 se vstupem pro kapiláru PV Flange 390 447150K 34 174 Kč
vyvažovací ventil 447, DN 200 se vstupem pro kapiláru PV Flange 710 447200K 73 255 Kč

Popis

Ruční vyvažovací ventily 447 jsou přírubové armatury určené pro přesné vyvažování rozvodů vytápění i chlazení.

Ventily jsou k dispozici v DN 40–400. Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

  • Rozvody vytápění, chlazení
  • Soustavy centralizovaného zásobování teplem

Funkce:

  • Přednastavení požadovaného průtoku okruhem
  • Aretace - zajištění proti nežádoucí manipulaci
  • Měření průtoku, tlaku a teploty
  • Uzavírání
Rozměry DN 40–400
Jmenovitý tlak PN 16
Max. pracovní teplota 120 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: kompozit
Bonnet: litina EN-GJL-250
O-kroužky: EPDM
měřící vsuvky: mosaz EN12164 + EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání

Použití

Vyvažovací ventil 447 jako sekční (partnerský) ventil na vstupu do okruhu

  • nastavení součtového průtoku okruhem

  • kompletní diagnostika v místě instalace

Vyvažovací ventil 447 jako sekční vyvažovací ventil na odbočce / větvi rozvodu s proměnným průtokem

  • nastavení celkového průtoku danou větví
  • tzn. “partnerský” vyvažovací ventil pro danou větev

  • u větších rozvodů vždy v kombinaci s regulátorem tlakové diference

Vyvažovací ventil 447 pro seřízení zdrojů chladu

  • nastavení nominálního průtoku každým zdrojem chladu
  • kompenzace různých tlakových ztrát vnitřních okruhů jednotlivých zdrojů

  • kompletní diagnostika



Příslušenství

Izolační pouzdra pro přírubové vyvažovací ventily 447

Izolační pouzdra pro přírubové vyvažovací ventily 447

Rozměry DN 40–300 Materiál

Detail
Měřící a vyvažovací přístroj Hydronix T650

Měřící a vyvažovací přístroj Hydronix T650

Měřící a vyvažovací přístroj Hydronix T650 umožňuje měření tlaků, průtoků a

Detail
Měřící a vyvažovací přístroj HX PPlus 1000

Měřící a vyvažovací přístroj HX PPlus 1000

Měřící a vyvažovací přístroj HX PPlus 1000 je základní provedení měřícího

Detail

Alternativy

Ruční vyvažovací ventil D 9505

Ruční vyvažovací ventil D 9505

Ruční vyvažovací ventily D9505 jsou závitové armatury určené pro přesné

Detail
Automatické vyvažovací ventily Sigma Compact

Automatické vyvažovací ventily Sigma Compact

Automatické vyvažovací ventily Sigma Compact jsou závitové armatury určené pro

Detail
