Sabiana Carisma CRC - ventilové sady pro neopláštěné fancoily

Ventilové sady pro neopláštěné parapetní a postropní fancoily Sabiana Carisma CRC IV a CRC IO jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství Alternativy

Sabiana Carisma CRC - ventilové sady pro neopláštěné fancoily

Poptat produkt

Varianty

Varianta produktu	Pohon	Obj. číslo	Cena bez DPH
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	230V NC	9066570-0NC	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	230V NC	9060481-0NC	1 738 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	230V NC	9060480-0NC	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	230V NO	9066570-0NO	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	230V NO	9060481-0NO	1 738 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	230V NO	9060480-0NO	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	24V NC	9066570-1NC	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	24V NC	9060481-1NC	1 738 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	24V NC	9060480-1NC	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	24V NO	9066570-1NO	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštěním velikost 6-9 hlavní výměník	24V NO	9060481-1NO	1 738 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	24V NO	9060480-1NO	1 528 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	24V 0-10V	9066570-010	2 593 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	24V 0-10V	9060481-010	2 803 Kč
Sada s 3-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	24V 0-10V	9060480-010	2 593 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	230V NC	9066575-0NC	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	230V NC	9066576-0NC	1 516 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	230V NC	9066575-0NC	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	230V NO	9066575-0NO	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	230V NO	9066576-0NO	1 516 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	230V NO	9066575-0NO	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	24V NC	9066575-1NC	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	24V NC	9066576-1NC	1 516 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	24V NC	9066575-1NC	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	24V NO	9066575-1NO	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	24V NO	9066576-1NO	1 516 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	24V NO	9066575-1NO	1 448 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-5 hlavní výměník	24V 0-10V	9066575-010	2 513 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 6-9 hlavní výměník	24V 0-10V	9066576-010	2 581 Kč
Sada s 2-cestným RV pro Sabiana CRC bez opláštění velikost 1-9 přídavný výměník	24V 0-10V	9066575-010	2 513 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 30-200 l/h	230V NC	9066650-0NC	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 100-575 l/h	230V NC	9066651-0NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 220-1330 l/h	230V NC	9066652-0NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 30-200 l/h	230V NO	9066650-0NO	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 100-575 l/h	230V NO	9066651-0NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 220-1330 l/h	230V NO	9066652-0NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 30-200 l/h	24V NC	9066650-1NC	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 100-575 l/h	24V NC	9066651-1NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 220-1330 l/h	24V NC	9066652-1NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 30-200 l/h	24V NO	9066650-1NO	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 100-575 l/h	24V NO	9066651-1NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 220-1330 l/h	24V NO	9066652-1NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 30-200 l/h	24V 0-10V	9066650-010	5 162 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 100-575 l/h	24V 0-10V	9066651-010	5 319 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana CRC 220-1330 l/h	24V 0-10V	9066652-010	5 319 Kč

Popis

Ventilové sady pro fancoily Sabiana CRC jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

3-cestný regulační ventil s obtokem (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

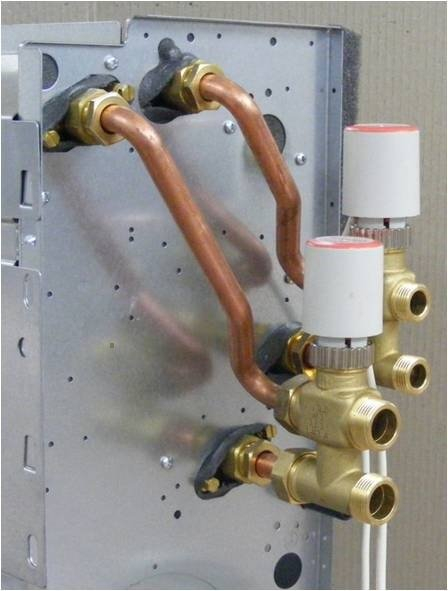

Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s 2-cestným regulačním ventilem obsahuje:

2-cestný regulační ventil (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Funkce:

Regulace výkonu fancoilu Sabiana CRC změnou průtoku topné / chladicí vody jeho výměníkem

Rozměry použitých ventilů

DN 15–20

Připojení k rozvodu

DN 15–20

Jmenovitý tlak

PN 16

Pracovní zdvih

2,5–5,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Napájení / řízení

230 V	on/off NC
230 V	on/off NO
24 V	on/off NC, PWM
24 V	on/off NO, PWM
24 V	0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
