Sabiana Fly CVP - ventilové sady pro nástěnné fancoily

Ventilové sady pro nástěnné fancoily Sabiana Fly CVP, CVP-T, CVP-MB, CVP-ECM, CVP-ECM-T a CVP-ECM-MB jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

Sabiana Fly CVP - ventilové sady pro nástěnné fancoily

Poptat produkt

Varianty

Varianta produktu	Pohon	Obj. číslo	Cena bez DPH
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	230V NC	9025321-0NC	1 528 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	230V NC	9025323-0NC	1 738 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	230V NO	9025321-0NO	1 528 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	230V NO	9025323-0NO	1 738 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	24V NC	9025321-1NC	1 528 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	24V NC	9025323-1NC	1 738 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	24V NO	9025321-1NO	1 528 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	24V NO	9025323-1NO	1 738 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	24V 0-10V	9025321-010	2 593 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	24V 0-10V	9025323-010	2 803 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	230V NC	9025311-0NC	1 448 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	230V NC	9025313-0NC	1 516 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	230V NO	9025311-0NO	1 448 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	230V NO	9025313-0NO	1 516 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	24V NC	9025311-1NC	1 448 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	24V NC	9025313-1NC	1 516 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	24V NO	9025311-1NO	1 448 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	24V NO	9025313-1NO	1 516 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 1-2	24V 0-10V	9025311-010	2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Sabiana Fly CVP velikost 3-4	24V 0-10V	9025313-010	2 581 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 30-200 l/h	230V NC	9025312-0NC	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 100-575 l/h	230V NC	9025314-0NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 220-1330 l/h	230V NC	9025316-0NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 30-200 l/h	230V NO	9025312-0NO	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 100-575 l/h	230V NO	9025314-0NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 220-1330 l/h	230V NO	9025316-0NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 30-200 l/h	24V NC	9025312-1NC	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 100-575 l/h	24V NC	9025314-1NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 220-1330 l/h	24V NC	9025316-1NC	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 30-200 l/h	24V NO	9025312-1NO	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 100-575 l/h	24V NO	9025314-1NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 220-1330 l/h	24V NO	9025316-1NO	4 254 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 30-200 l/h	24V 0-10V	9025312-010	4 097 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 100-575 l/h	24V 0-10V	9025314-010	5 319 Kč
Sada s tlakově nezávislým 2-cestným RV pro Sabiana Fly CVP 220-1330 l/h	24V 0-10V	9025316-010	5 319 Kč

Popis

Ventilové sady pro fancoily Sabiana Fly CVP jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

3-cestný regulační ventil s obtokem (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

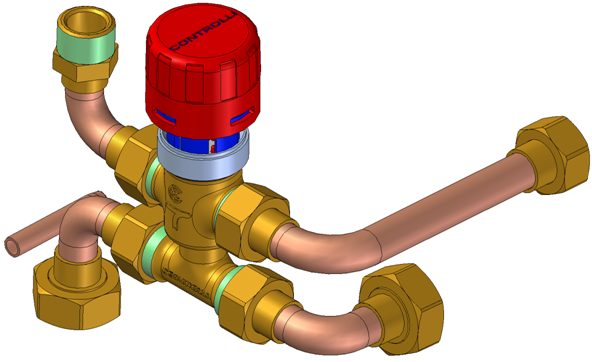

Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s 2-cestným regulačním ventilem obsahuje:

2-cestný regulační ventil (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Funkce:

Regulace výkonu fancoilu Sabiana Fly CVP změnou průtoku topné / chladicí vody jeho výměníkem

Rozměry použitých ventilů

DN 15–20

Připojení k rozvodu

DN 15–20

Jmenovitý tlak

PN 16

Pracovní zdvih

2,5–5,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Napájení / řízení

230 V	on/off NC
230 V	on/off NO
24 V	on/off NC, PWM
24 V	on/off NO, PWM
24 V	0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
