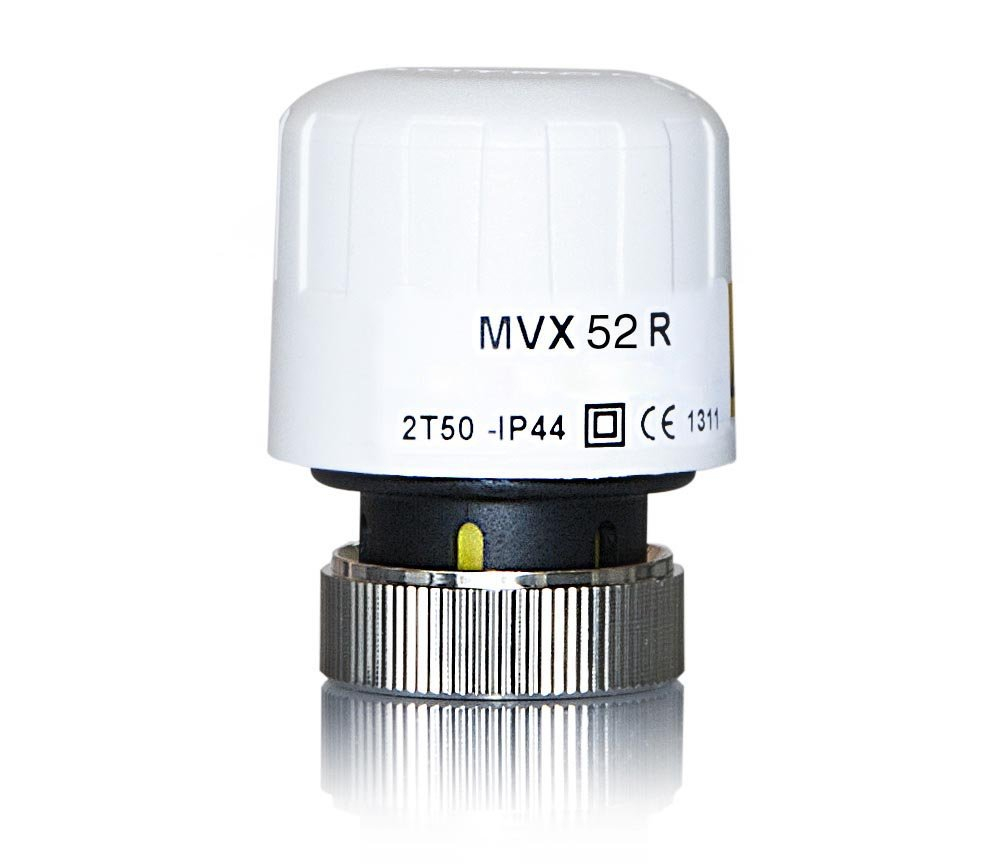

Termoelektrické pohony MVX 52 spojité řízení 0–10 V

MVX 52 jsou termoelektrické ovládací pohony pro regulační ventily VSX, VMX a VTX s pracovním zdvihem 2,5 mm a připojovacím závitem M30×1,5. Regulace probíhá spojitým napěťovým signálem 0–10 V, bez napětí zavřeno - NC.

Použití:

2-cestné regulační ventily VSX
3-cestné regulační ventily VMX
3-cestné regulační ventily s obtokem VTX

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

Termoelektrické pohony MVX 52 spojité řízení 0–10 V

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH	BIM	DWG
Termoelektrický pohon MVX 52, 24 V, 0-10 V, zdvih 2,5 mm, kabel 2 m	160 N	MVX52	2 385 Kč

Popis

Termoelektrické ovládací pohony MVX 52 jsou tiché a spolehlivé ovládací pohony určené pro ovládání ventilů VSX, VMX a VTX spojitým řídícím signálem 0–10 V.

Použití:

2-cestné regulační ventily VSX DN 15–20, Kvs 0,25–6,0
3-cestné regulační ventily VMX DN 15–20, Kvs 0,25–6,0
3-cestné regulační ventily s obtokem VTX DN 15–20, Kvs 0,25–6,0

Funkce:

Plynulá regulace výkonu spotřebiče spojitým napěťovým signálem 0–10 V
Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí

Připojení	M30×1,5
Max.pracovní zdvih	2,5 mm
Doba přestavení	400 s
Krytí	IP 44
Pracovní teplota	2–50 °C
Regulace	0–10 V NC
Značení	typ, napájení, příkon, CE

Použití

Použití termoelektrických pohonů MVX 52 NC - bez napětí “zavřeno”

Termoelektrické pohony MVX 52 slouží ke spojitému ovládání regulačních ventilů VSX, VMX a VTX v systémech vytápění i chlazení.

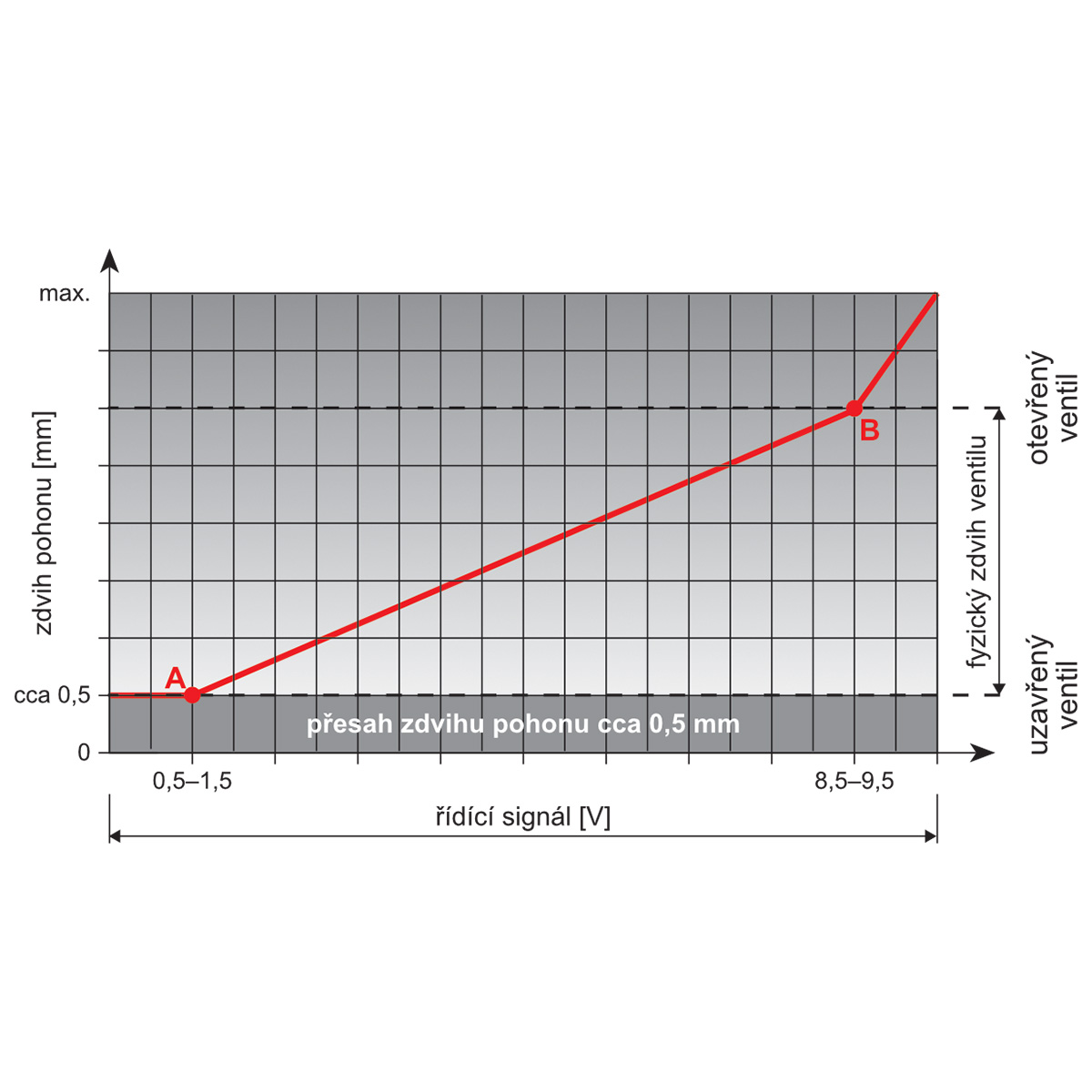

Bez řídícího napěťového signálu (řídící signál 0V) není pohyblivá část pohonu v kontaktu s dříkem ventilu. Zpětná pružina 2-cestného ventilu VSX jej uzavírá. Zpětná pružina 3-cestných ventilů VMX a VTX uzavírá port A a otevírá port zkratu B. Při zvyšování úrovně řídícího napětí až do hodnoty 10 V se pohon chová následovně:

Bez řídícího signálu není pohyblivá pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu jej udržuje v poloze “zavřeno”.
Po připojení napájení a zvýšení úrovně řídícího napěťového signálu nad minimální hodnotu (0,5–1,5 V) se začne pohon plynule otevírat až do polohy odpovídající úrovni řídícího napěťového signálu.
K plnému otevření (pracovní zdvih 2,5 mm) dojde při úrovni řídícího napěťového signálu 8,5–9,5 V.
Dokud je úroveň řídícího napěťového signálu udržována na konstantní hodnotě, zůstává pohon v poloze otevření odpovídající této hodnotě.
Snížením úrovně řídícího napěťového signálu pod minimální hodnotu (0,5–1,5 V) nebo odpojením napájení se pohon uzavře.
