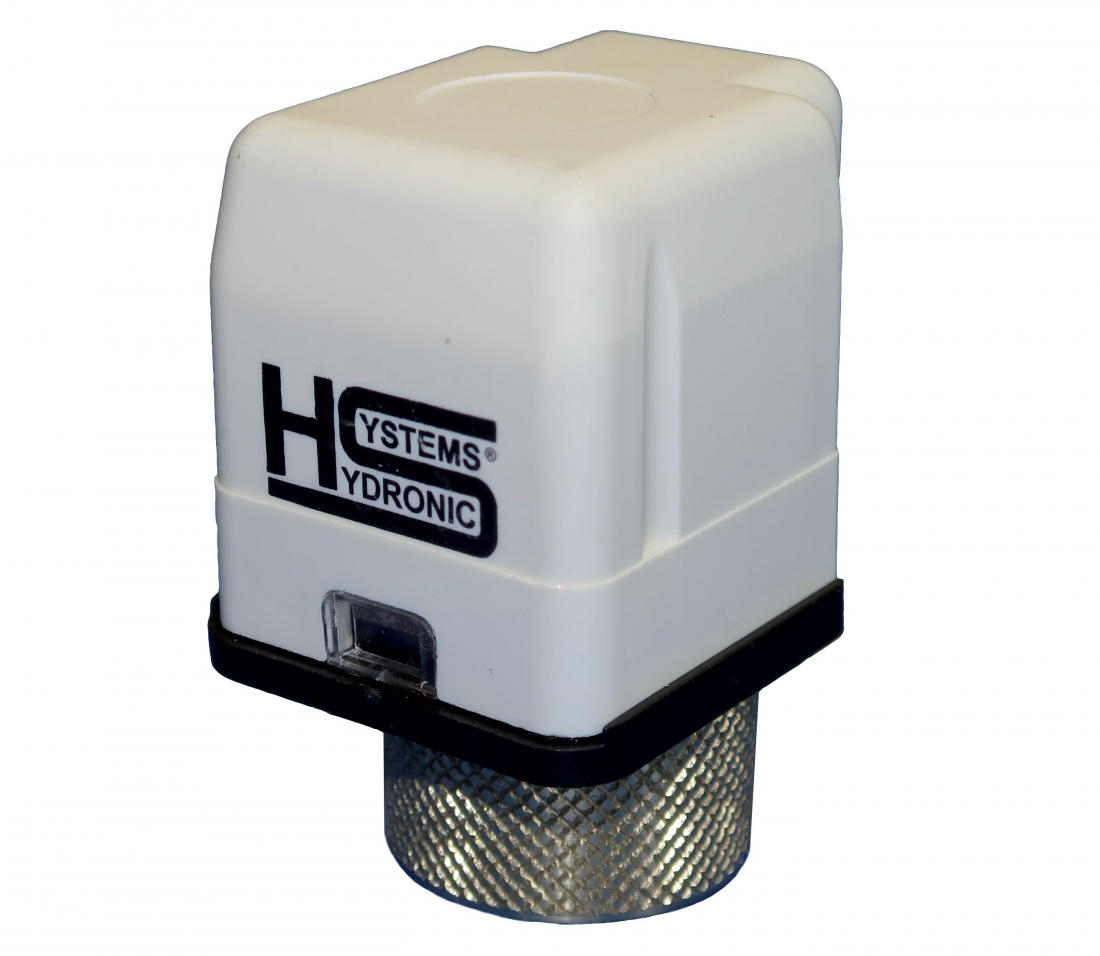

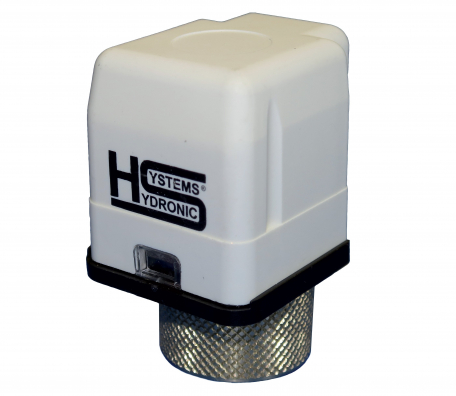

Termoelektrické pohony TECH a TEAP on/off regulace

Termoelektrické pohony TECH a TEAP on/off regulace

TECH  a TEAP jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 5 mm a připojovacím závitem M30×1,5. Regulace on/off nebo PWM (pulsně-šířková modulace).

TECH - NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu

TEAP - NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu; zpětná pružina ventilu dřík vysouvá ven z ventilu

Použití:

  • Tlakově nezávislé ventily Optima Compact DN 10–20
  • Termostatické radiátorové ventily Hydronic Systems
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR a další s připojovacím závitem M30×1,5
  • Desková a článková otopná tělesa typu Ventil Kompakt



více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy
Termoelektrické pohony TECH a TEAP on/off regulace

Termoelektrické pohony TECH a TEAP on/off regulace

Poptat produkt

Ke stažení

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Termoelektrický pohon TECH 24, 24V NC kabel 1m 160 N TECH24 570 Kč
Termoelektrický pohon TECH 24, 24V NC kabel 2m 160 N TECH24L2 601 Kč
Termoelektrický pohon TECH 24, 24V NC kabel 3m 160 N TECH24L3 662 Kč
Termoelektrický pohon TEAP 230, 230V NO kabel 1m 90 N TEAP230 570 Kč
Termoelektrický pohon TEAP 230, 230V NO kabel 2m 90 N TEAP230L2 601 Kč
Termoelektrický pohon TEAP 230, 230V NO kabel 3m 90 N TEAP230L3 662 Kč
Termoelektrický pohon TEAP 24, 24V NO kabel 1m 90 N TEAP24 570 Kč
Termoelektrický pohon TEAP 24, 24V NO kabel 2m 90 N TEAP24L2 601 Kč
Termoelektrický pohon TEAP 24, 24V NO kabel 3m 90 N TEAP24L3 662 Kč

Popis

Termoelektrické ovládací pohony TECH a TEAP jsou tiché a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů - například fancoilů, chladicích trámů, indukčních jednotek, dveřních clon nebo teplovzdušných jednotek.

TECH - NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu

TEAP - NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu, zpětná pružina ventilu dřík vysouvá ven z ventilu

Použití:

  • Tlakově nezávislé 2cestné regulační ventily Optima Compact DN 10–20
  • Termostatické radiátorové ventily Hydronic Systems
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR a další s připojovacím závitem M30×1,5
  • Desková a článková otopná tělesa typu Ventil Kompakt

Funkce:

  • Regulace výkonu spotřebiče systémem otevřeno / zavřeno
  • Regulace výkonu spotřebiče systémem PWM (pulzně-šířková modulace)
  • Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
Připojení M30×1,5
Max.pracovní zdvih 5 mm
Doba přestavení 180 s
Krytí IP 54
Pracovní teplota 0–50 °C
Materiál
TECH 230 on/off NC
TEAP 230 TEAP 230
TEAP 230 on/of, PWM NC
TEAP 24 on/off, PWM NO
Značení typ, napájení, příkon, CE

Použití

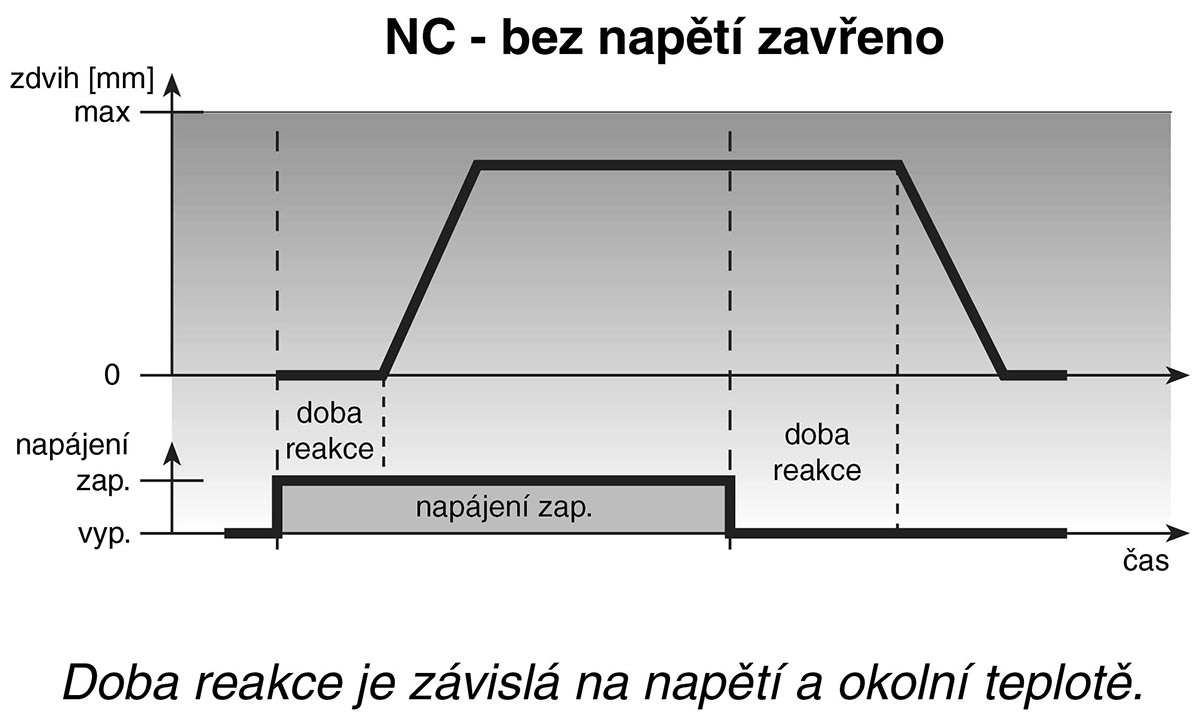

Použití termoelektrických pohonů NC - bez napětí “zavřeno”

Nejběžnější použití pohonů TECH 24 a TECH 230 je jejich instalace na tlakově nezávislých 2-cestných regulačních ventilech Optima Compact v systémech vytápění i chlazení.

Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu tedy regulační kuželku do sedla ventilu a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

  • Po aktivaci napěťového signálu (pokyn „otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy „otevřeno”.
  • Ventil je udržovaný otevřený, dokud je pohon TECH pod napětím.
  • Po odpojení napětí (pokyn „zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
  • Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu „otevři”, tedy do přivedení napěťového signálu.

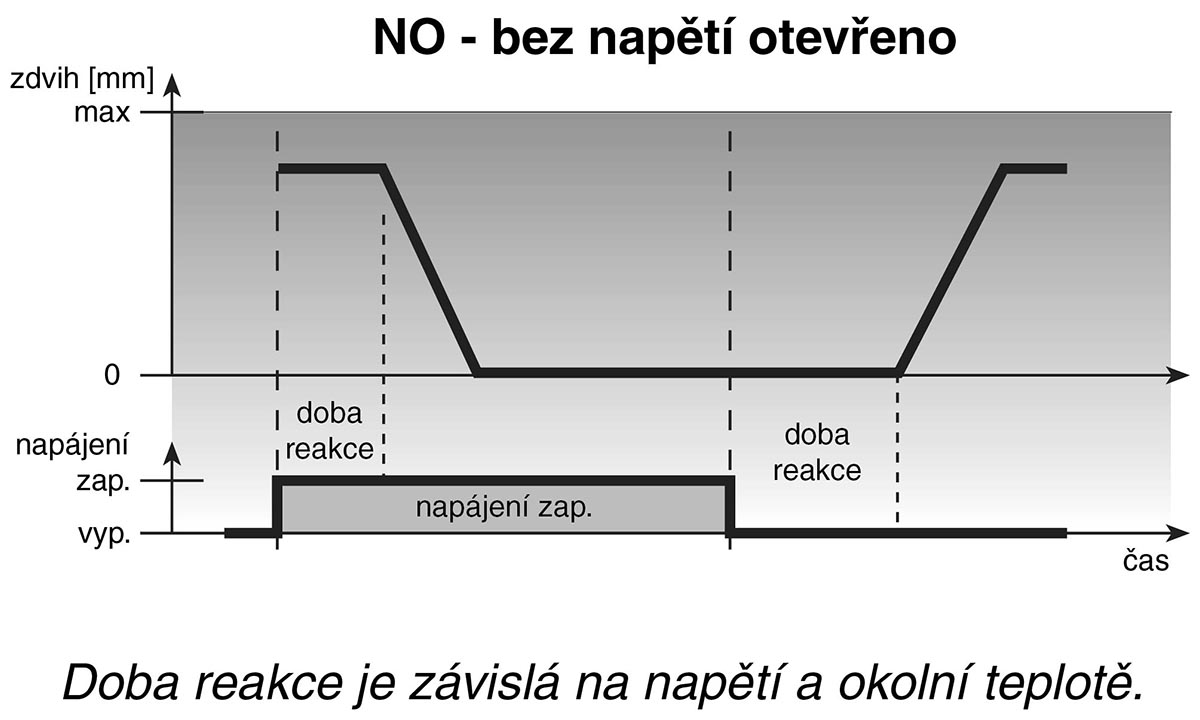

Použití termoelektrických pohonů NO - bez napětí “otevřeno”

Nejběžnější použití pohonů TEAP 24 a TEAP 230 je jejich instalace na tlakově nezávislých 2-cestných regulačních ventilech Optima Compact v systémech vytápění. Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu Optima Compact udržuje ventil otevřený. Po aktivaci napěťového signálu se pohon TEAP chová následovně:

  • Po aktivaci napěťového signálu (pokyn „zavři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon zavírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule zavírat ventil až do polohy „zavřeno”, kdy je kuželka ventilu zatlačena do sedla.
  • Ventil je udržovaný uzavřený, dokud je pohon TEAP pod napětím.
  • Po odpojení napětí (pokyn „otevři”) začne pohon po uplynutí reakční doby ventil plynule otevírat.
  • Zpětná pružina ventilu udržuje ventil otevřený až do dalšího pokynu „zavři”, tedy do přivedení napěťového signálu.
