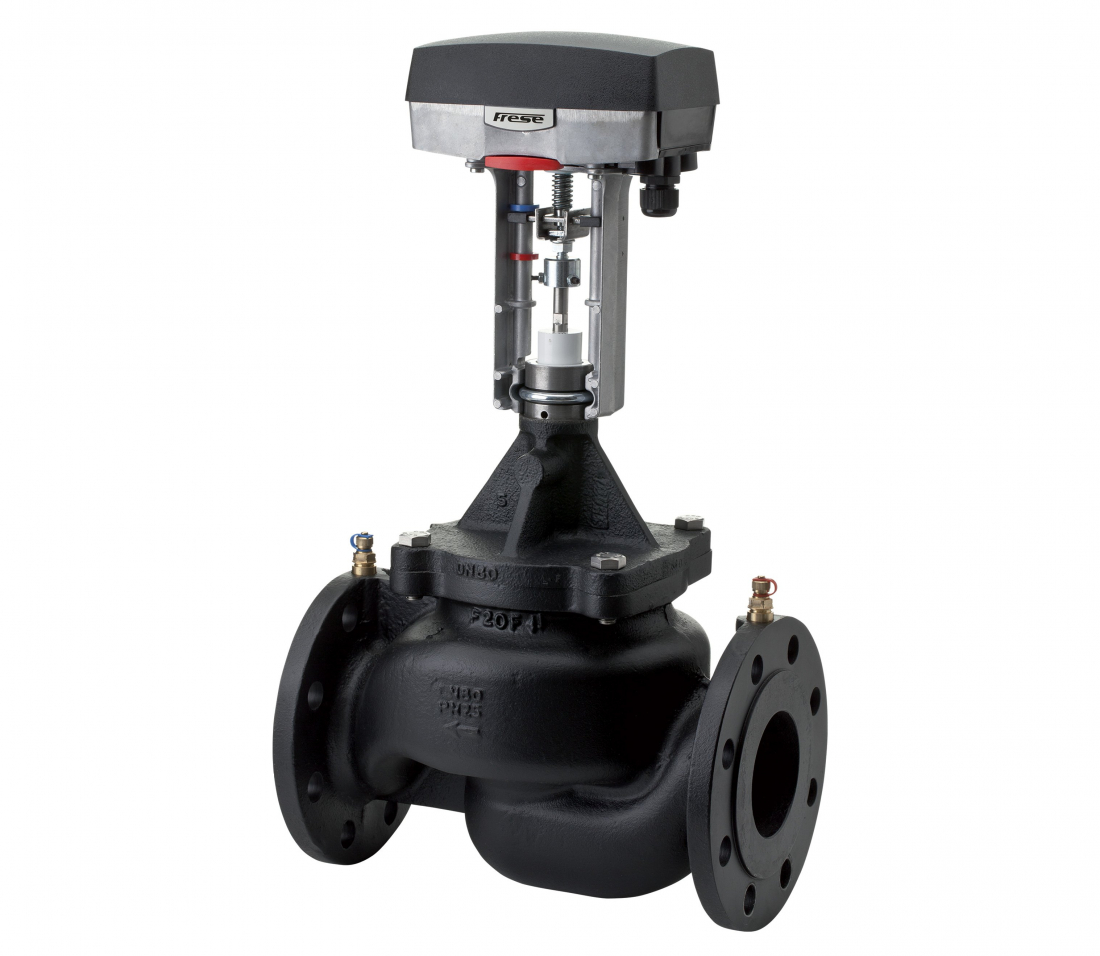

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange EP (do 150°C), PN 25

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange EP pro horkovodní systémy s teplotou do 150°C jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištění hydraulické stability rozvodu. Jsou k dispozici v DN 50–80 a tlakové třídě PN 25.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem

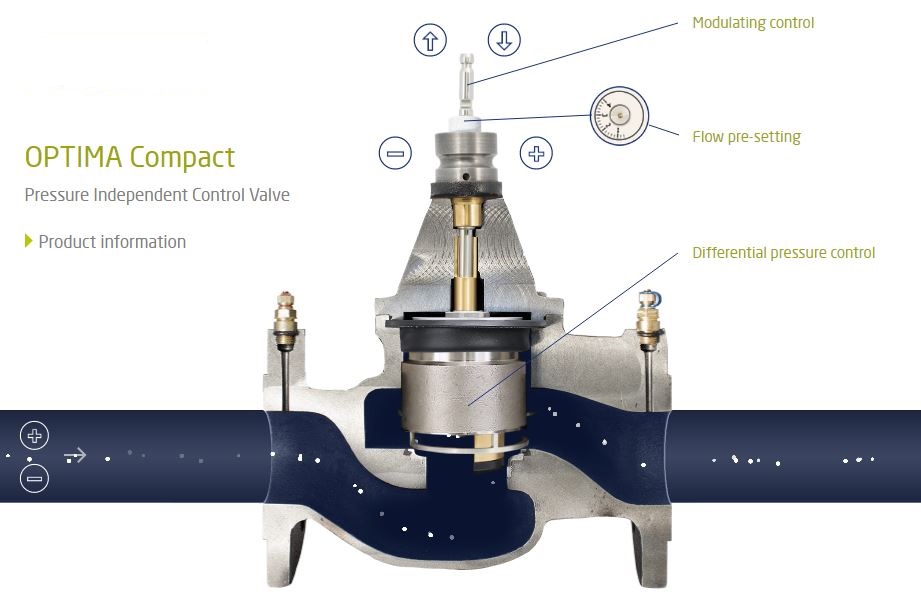

Podívejte se jak Optima Compact pracuje - odkaz na animaci

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange EP (do 150°C), PN 25

Poptat produkt

Ke stažení

Katalogový list Optima Compact Flange EP (PDF dokument)

Varianty

Varianta produktu	rozsah průtoku (m3/h)	Obj. číslo	Cena bez DPH
Optima Compact Flange DN 50LF PN 25	2,48–15	53-8020	89 338 Kč
Optima Compact Flange DN 50HF PN 25	3,92–24	53-8030	93 070 Kč
Optima Compact Flange DN 65LF PN 25	4,38–25	53-8021	96 383 Kč
Optima Compact Flange DN 65HF PN 25	5,95–35	53-8031	100 090 Kč
Optima Compact Flange DN 80LF PN 25	5,34–34	53-8022	118 132 Kč
Optima Compact Flange DN 80HF PN 25	7,02–43	53-8032	120 846 Kč

Popis

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange EP jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů v horkovodních soustavách

Jedná se o sdružení 3 armatur v jednu:

2-cestný regulační ventil (možnost havarijní funkce)
automatický vyvažovací ventil
regulátor tlakové diference udržující konstantní tlakovou ztrátu na regulační kuželce 2-cestného regulačního ventilu

Hlavní výhody:

Konstantní tlaková ztráta na regulační kuželce
Autorita regulace A=1 nezávislá na nastavení omezovače průtoku i na měnících se
Nastavení omezovače průtoku nemá vliv na pracovní zdvih regulační kuželky - pro vlastní regulaci je vždy k dispozici plný pracovní zdvih

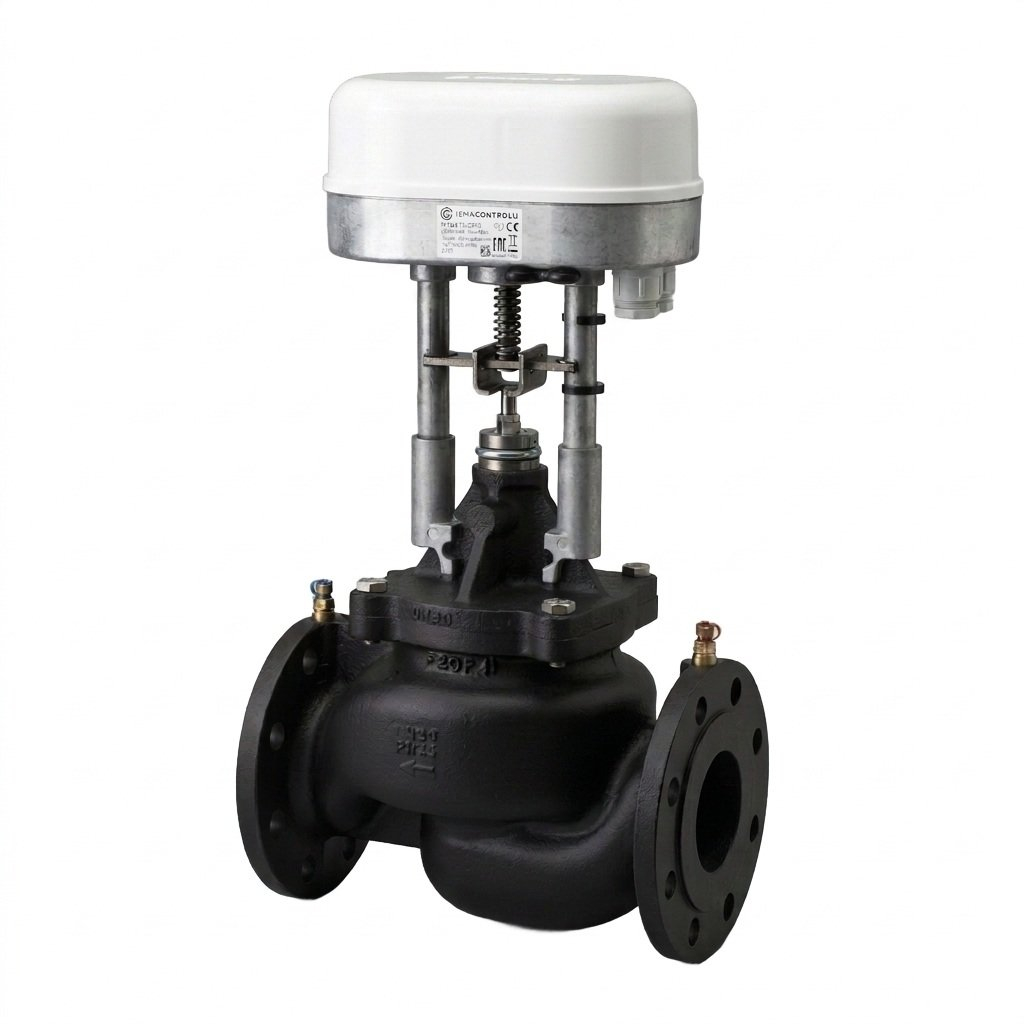

Velký výběr ovládacích pohonů včetně pohonů s havarijní funkcí pro všechny dimenze

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange EP jsou ideální regulační ventily pro velké spotřebiče v soustavách s proměnným průtokem.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem (pohony s havarijní funkcí)

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Přednastavení nominálního průtoku okruhem spotřebiče
Měření průtoku, tlaku a teploty
Uzavírání

Rozměry

DN 50–80

Jmenovitý tlak

PN 25

Max. pracovní teplota

150 °C

Min. pracovní teplota

-20 °C

Max. diferenční tlak

1200 kPa

Max. uzavírací tlak

1200 kPa

Materiál

Tělo ventilu:	PN 16 litina GJL-400
Membrána:	EPDM
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Typické použití

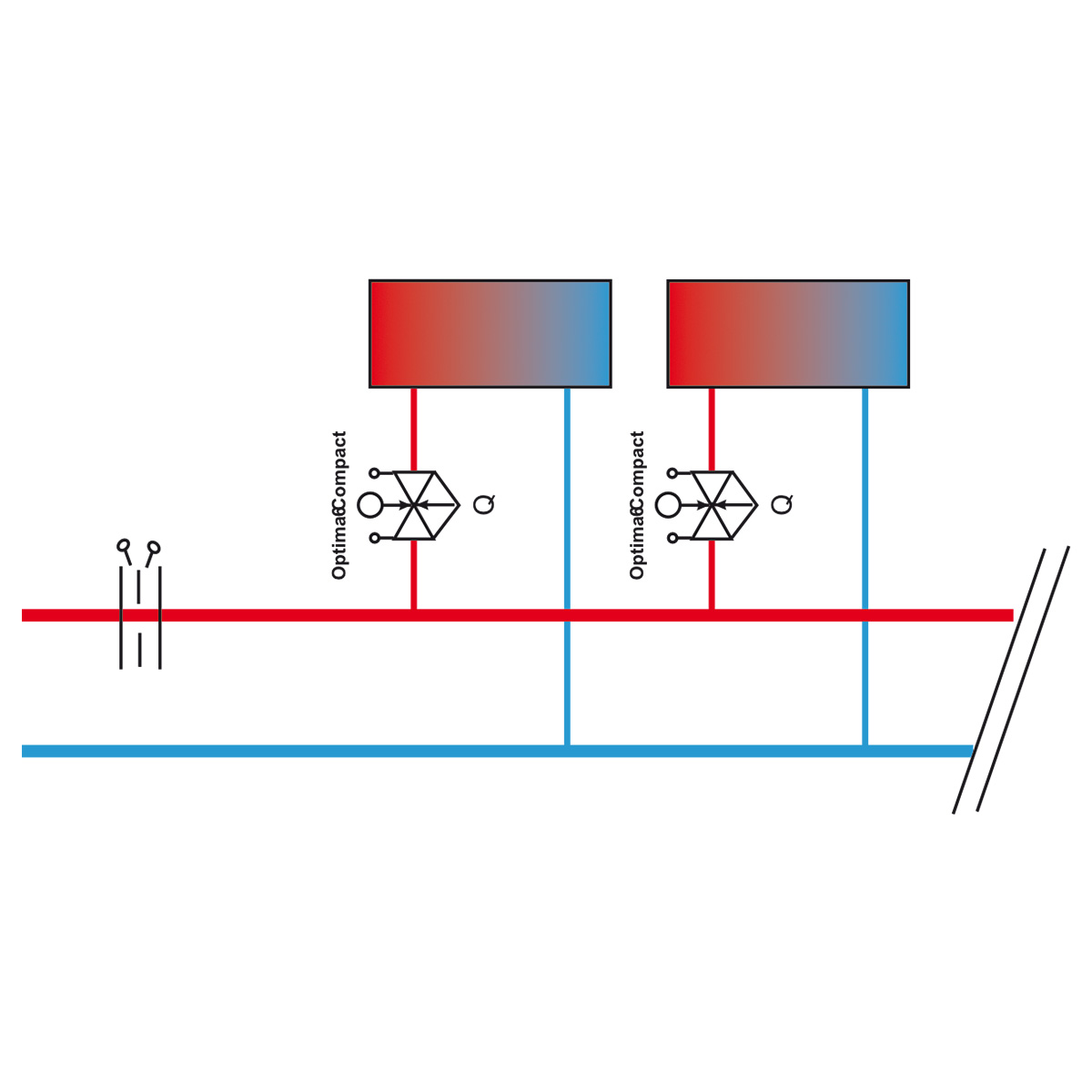

Velké spotřebiče v soustavě s proměnným průtokem - typicky VZT jednotky.
Předávací stanice tepla v soustavách CZT s konstrukčním tlakem PN 25 - s použitím pohonů s havarijní funkcí

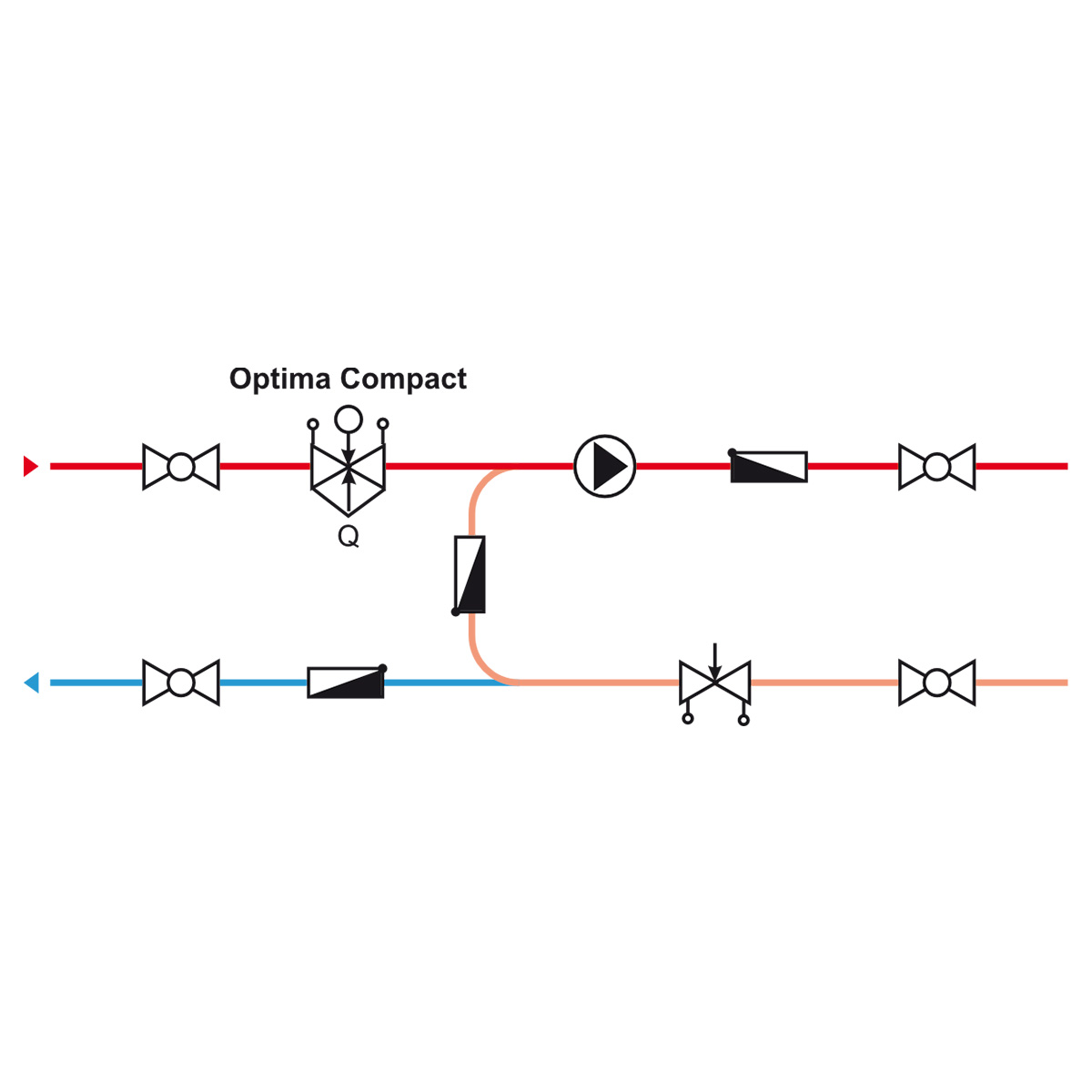

Směšovací uzly s tlakově nezávislým vstupem

Možnosti použití

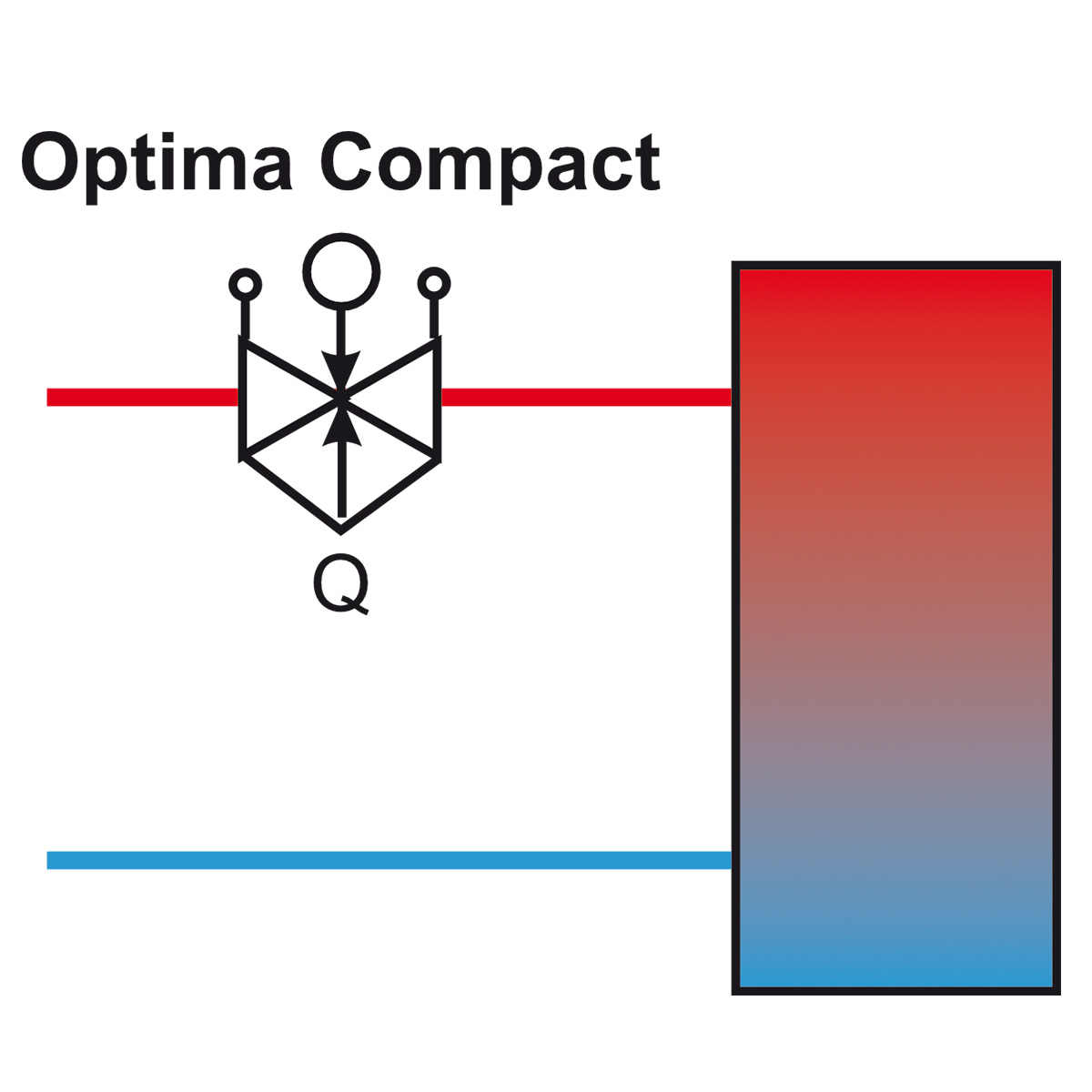

Optima Compact Flange EP na vstupu do většího spotřebiče

regulace výkonu spotřebiče změnou průtoku
omezení max. průtoku daným spotřebičem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
kompletní diagnostika v místě instalace

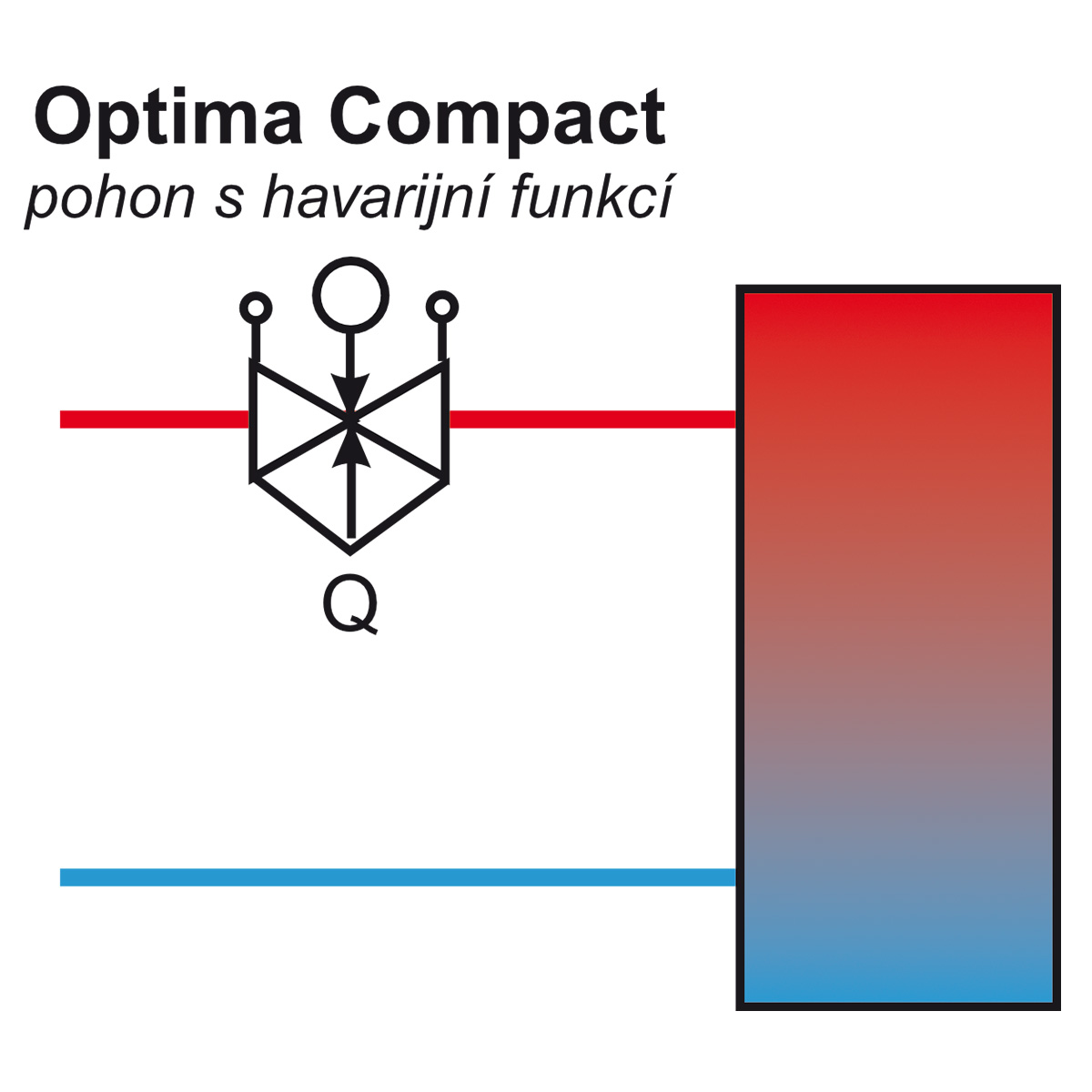

Optima Compact Flange EP na primární straně předávací stanice tepla

regulace výkonu okruhu vytápění / okruhu přípravy teplé vody
omezení max. průtoku daným okruhem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
při použití ovládacího pohonu s havarijní funkcí plní i funkci havarijního ventilu
